Як розрахувати товщину утеплювача — методики і способи

Теплий будинок — мрія кожного власника, для досягнення цієї мети будуються товсті стіни, проводиться опалення, влаштовується якісна теплоізоляція. Щоб утеплення було раціональним необхідно правильно підібрати матеріал і грамотно розрахувати його товщину.

Зміст

  • 1 Які дані потрібні для розрахунку товщини утеплювача?
  • 2 Чому важливо правильно розрахувати показники утеплення?
  • 3 Розрахунок теплоізоляційного шару: формули та приклади
  • 4 Популярні способи утеплення будинку

Які дані потрібні для розрахунку товщини утеплювача?

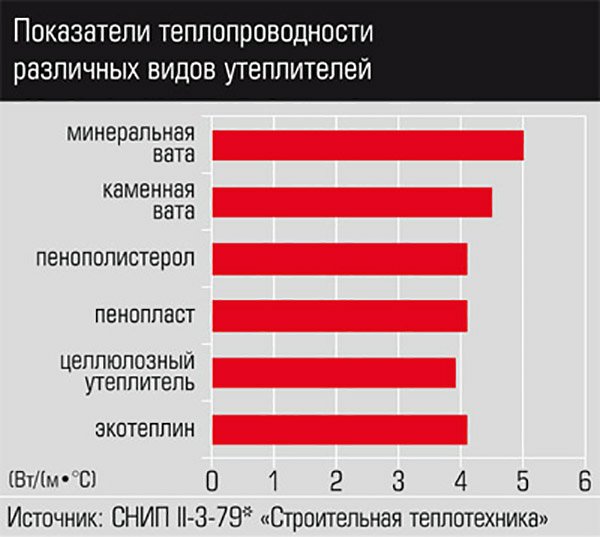

Розмір шару ізоляції залежить від теплового опору матеріалу. Цей показник є величиною, зворотною теплопровідності. Кожен матеріал — дерево, метал, цемент, пінопласт або мінвата володіють певною здатністю передавати теплову енергію. Коефіцієнт теплопровідності вираховується в ході лабораторних випробувань, а для споживачів вказується на упаковці.Як розрахувати товщину утеплювача — методики і способи

Якщо матеріал купується без маркування, можна знайти зведену таблицю показників в інтернеті.



Назва матеріалу

Теплопровідність, Вт/м*К

Бетон

1,51

Цегла силікатна

0,7

Пінобетон

0,29

Дерево

0,18

ДСП

0,15

Мінеральна вата

0,07-0,048

Екструдований пінополістирол

0,036

Пінополіуретан

0,041-0,02

Пінополістирол

0,05-0,038

Піноскло

0,11

Теплоопір матеріалу ® є сталою величиною, його визначають як відношення різниці температур на краях утеплювача до сили проходить через матеріал теплового протоки. Формула розрахунку коефіцієнта: R=d/k, де d — товщина матеріалу, k — теплопровідність. Чим вище це значення, тим ефективніше теплоізоляція.

Чому важливо правильно розрахувати показники утеплення?

Теплоізоляція встановлюється для скорочення втрат енергії через стіни, підлогу і дах будинку. Недостатня товщина утеплювача призведе до переміщення точки роси всередину будівлі. Це означає появу конденсату, вогкості і грибка на стінах будинку. Надлишковий шар теплоізоляції не дає істотного зміни температурних показників, але вимагає значних фінансових витрат, тому є нераціональним. При цьому порушується циркуляція повітря та природна вентиляція між кімнатами будинку і атмосферою. Для економії коштів з одночасним забезпеченням оптимальних умов проживання потрібен точний розрахунок товщини утеплювача.

Як розрахувати товщину утеплювача — методики і способи

Розрахунок теплоізоляційного шару: формули та приклади

Щоб мати можливість точно розрахувати величину утеплення, необхідно знайти коефіцієнт опору теплопередачі всіх матеріалів стіни або іншої ділянки будинку. Він залежить від кліматичних показників місцевості, тому обчислюється індивідуально за формулою:

ГСОП=(tв-tот)xzот

tв — показник температури усередині приміщення, зазвичай становить 18-22ºC;

tот — значення середньої температури;

zот — тривалість опалювального сезону, діб.

Значення для підрахунку можна знайти в СНиП 23-01-99.

При обчисленні теплового опору конструкції, необхідно скласти показники кожного шару: R=R1+R2+R3 і т. д. Виходячи з середніх показників для приватних і багатоповерхових будинків визначені орієнтовні значення коефіцієнтів:

  • стіни — не менше 3,5;
  • стеля — від 6.

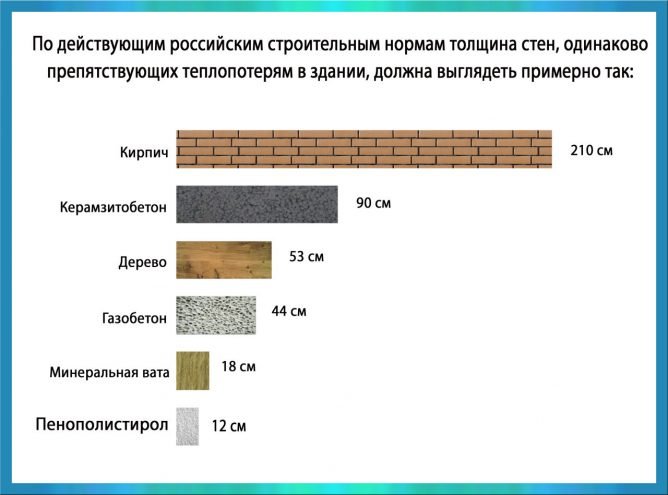

Товщина утеплювача залежить від матеріалу споруди і його величини, чим менше теплоопір стіни або покрівлі, тим більше повинен бути шар ізоляції.

Як розрахувати товщину утеплювача — методики і способи

Приклад: стіна з силікатної цегли товщиною в 0,5 м, яка утеплюється пінопластом.

Rст.=0,5/0,7=0,71 — тепловий опір стіни

R – Rст.=3,5-0,71=2,79 — величина для пінопласту

Маючи всі дані, можна розрахувати необхідний шар утеплювача за формулою: d=Rxk

Для пінопласту теплопровідність k=0,038

d=2,79×0,038=0,10 м — потрібні плити пінопласту товщиною в 10 см

За таким алгоритмом легко обчислити оптимальну величину теплоізоляції для всіх ділянок будинку, крім статі. При обчисленнях, що стосуються утеплювача підстави, необхідно звернутися до таблиці температури грунту в регіоні проживання. Саме з неї беруться дані для обчислення ГСОП, а далі ведеться підрахунок опору кожного шару і шукана величина утеплювача.

Популярні способи утеплення будинку

Виконати теплоізоляцію будівлі можна на етапі зведення або після його закінчення. Серед популярних методів:

  • Монолітна стіна істотною товщини (не менше 40 см) з керамічної цегли або дерева.
  • Зведення огороджувальних конструкцій шляхом колодязної кладки — створення порожнини для утеплювача між двома частинами стіни.
  • Монтаж зовнішньої теплоізоляції у вигляді багатошарової конструкції з утеплювача, обрешітки, вологозахисним плівки і декоративної обробки.

За готовими формулами провести розрахунок оптимальної товщини утеплювача можна без допомоги фахівця. При обчисленні слід округляти числа в більшу сторону, невеликий запас величини шару теплоізолятора буде корисний при тимчасових падіння температури нижче середнього показника.
