Тепла підлога не представляє великої загадки в плані його створення своїми руками. Особливо якщо враховувати той факт, що підігрів підлоги потрібен в першу чергу для створення комфорту, а не для покриття всіх тепловтрат будинку.
В кліматі більшості наших регіонів теплим полам повинні допомагати радіатори. Якщо в сувору зиму топити тільки підлогами, то у них має бути дуже висока температура.
Пересуватися по таких підлог можна буде в теплоізоляційних чунях короткими перебіжками, а сидіти і спати доведеться в гамаках під стелею.
Отже, обчислювати в точності тепловтрати приватного будинку, при розрахунку теплої підлоги особливого сенсу немає, – нехай з ними бореться радіаторна система. А обігрівається можна буде налаштувати за уподобанням – зазвичай від 20 до 28 градусів, і тільки у ванній, в басейні зробити погарячіше – до 33 градусів.
Як же розрахувати тепла підлога самостійно?
Спеціальна програма для розрахунку теплої підлоги
«Домашній розрахунок» теплої підлоги можна зробити за допомогою спеціальної програми. Як приклад – програма для розрахунку представлена одним з виробників опалювального обладнання. Розповсюджується безкоштовно, її можна завантажити з сайту виробника, швидко встановити на комп’ютер і зануриться в розрахунки….
Програма є потужним рекламним ресурсом даного виробника. Порекомендує конкретні моделі обладнання…
(…скачати програму валтек – набрати в пошуковику “програма для розрахунку опалення” та назву виробника – “валтек”….)
Можна скористатися і іншими подібними програмними продуктами, онлайн калькуляторами та ін…
Що хочемо дізнатися
Але навіщо потрібні такі програми і такі розрахунки, що хочемо дізнатися?
Потрібні відповіді для будівництва:
- кількість контурів опалення;
- довжина контурів;
- діаметр трубопроводу;
- діаметр підвідних труб до колектора;
- витрата теплоносія (ключове питання всього розрахунку). Він же замінюється набагато більш простим,- яка продуктивність насоса? А значить ще більш простим: – “Марка насоса?”
- тепловтрати будівлі??? А звідси – необхідна потужність теплих підлог, а звідси і максимальний витрата теплоносія. Дані важливі, хоч і немає необхідності гнатися за компенсацією всіх тепловтрат з допомогою теплої підлоги. Так як питання вивчений і відповідь відома, – для жителів Молдови, субтропіків і т. п. , це актуально, у нас – ні.
Вихідні дані
Ще про тепловтрати будівлі та складності цього питання.
Для розрахунків параметрів теплої підлоги по тепловтрат будівлі потрібні коректні вихідні дані.
Але підготувати їх звичайному користувачеві досить важко. Цим займаються фахівці та теплотехнічні інститути.
Потрібно точно знати:
- конструкцію, матеріал і його товщину всіх шарів в огороджувальних конструкціях;
- в т. ч. теж по вікнах та дверях (друга за значимістю позиція в тепловтрати будинку);
- втрату тепла з протягами і вентиляцією будівлі (перша за кількістю втрат позиція);
- вплив на будівлю вітру в зимовий час (істотна позиція по тепловтрат);
- приплив тепла від сонця (ступінь затененности, сприйнятливість конструкції…) і устаткування;
- та ін.
Про який коректності обчислень витрати теплоносія по тепловтрат будівлі з допомогою зазначених рекламних програм, може йти мова?
Через відсутність точних даних, чи не обліку основних тепловтрат, отримані значення будуть навряд чи точніше, ніж попередні прикидки в одну дію за рекомендаціями. Як розрахувати тепловтрати, – мова піде далі.
Розрахунок для приватного будинку

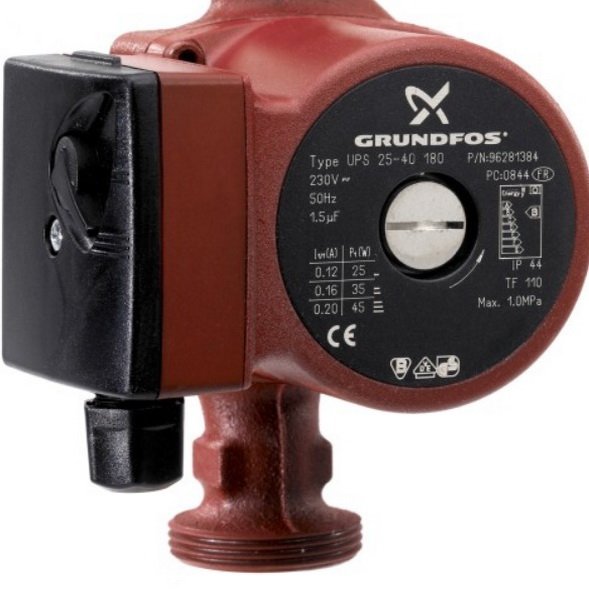

В магазині біля прилавка можна виявити що системи опалення вже давно кимось розраховані. Тому у продажу є всього-навсього один основний циркуляційний насос – 25-40 (15-40) (неважливо якого виробника). Він забезпечує необхідний витрата теплоносія і тиск, в тому числі і для системи теплої підлоги.

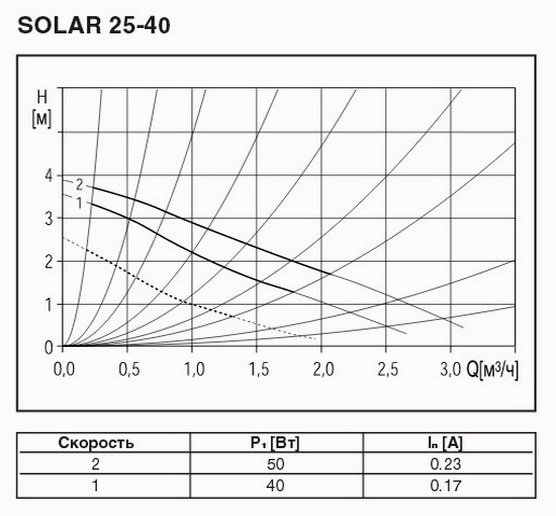

Для прикладу наведено характеристики насоса 25-40 під назвою Solar від Grundfos.
Як бачимо при витраті 1,5 м куб на годину насос видасть напір понад 2 метри водяного стовпа, – як раз те що потрібно для системи опалення та теплої підлоги.
Вибір насоса для опалення – як зробити

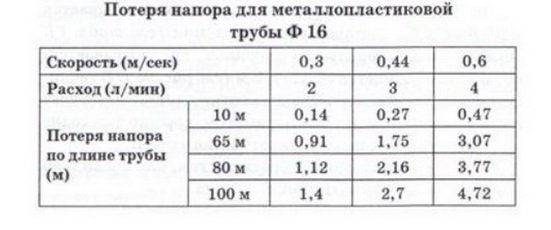

Приблизно подібне падіння напору буде в контурі теплої підлоги з труби діаметром 16 мм, довжиною 70 м, при витраті рідини близько 0,2 м куб на годину.
Відповідно 7 – 8 контурів теплої підлоги довжиною по 70 – 80 метрів і завантажать такий насос “по повній програмі”, зажадають витрати від 1,5 м куб на годину і більше.
Якщо контурів більше, і вони довше тоді потрібен наступний в лінійці насос – 25-60.
Власне розрахунок теплої підлоги на цьому закінчено.

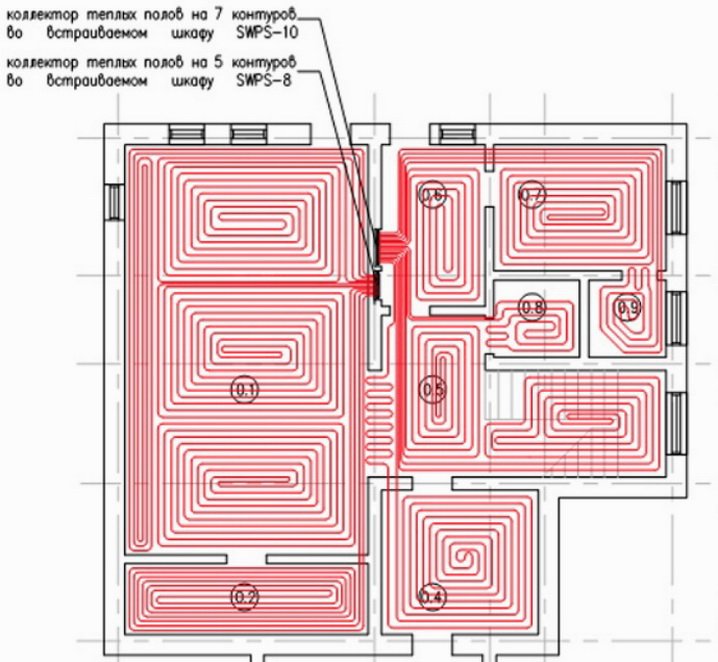

Залишилося грамотно розмістити трубопровід діаметром 16 мм (більше в приватному будинку ніколи не потрібно) в конфігураціях кімнат. У крайових зон 5 – 6 рядів від подачі з кроком 10 см (укладання змійкою). У центральних частинах будинку – крок 20 см (оптимально і укладання равликом). Можливий такий малюнок або трохи складніше…
В одній стяжці – один контур зазначеної довжини, відповідно площа цієї стяжки 12 -13 метрів квадратних або близько того.

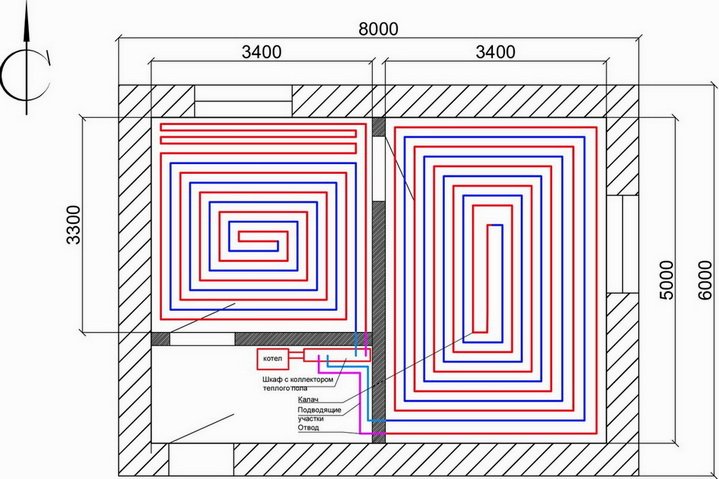

Ескіз краще зробити на аркушах в клітинку на плані будівлі. Попередньо потрібно оглянути і обміряти об’єкт.

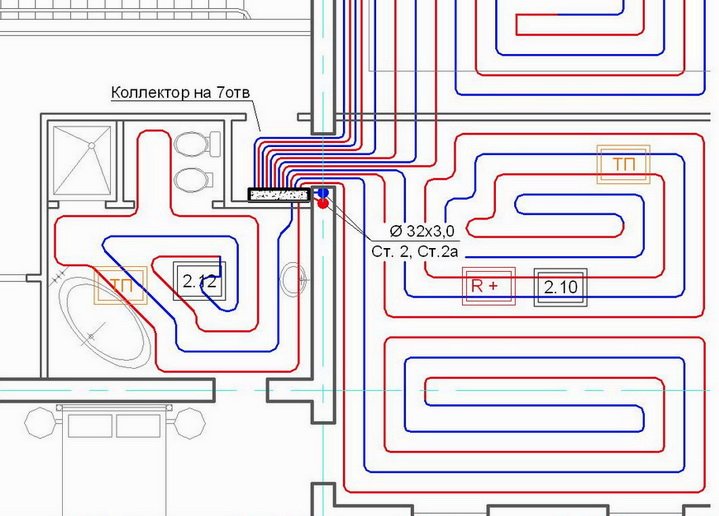

Правило розміщення – колектор ближче до центру, а довжини контурів не відрізняються більше ніж на 10 метрів.
Також додатково до проектування теплої підлоги для приватного будинку – звичайні характеристики теплої підлоги

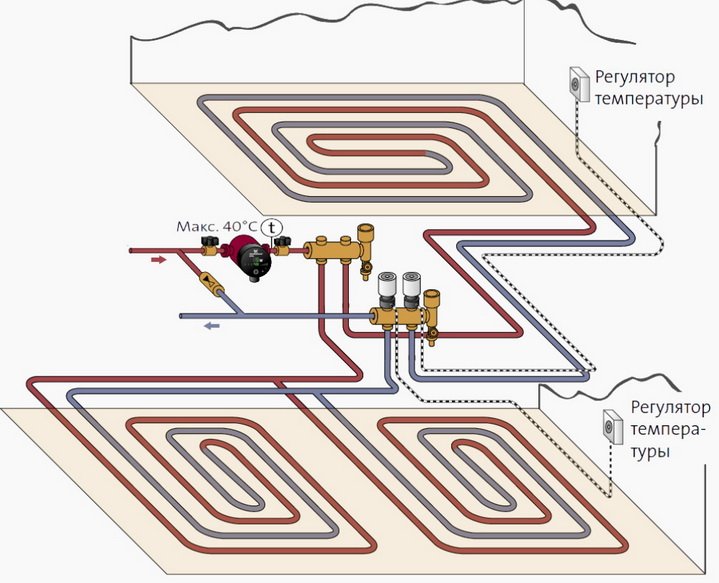

а також – схеми для обігріву підлог, які застосовуються
Або ж для створення малюнків можна скористатися креслярської програмою, що зручніше, ніж працювати з олівцем. Програма для графіки “Компас” безкоштовна, стане в нагоді домашньому майстрові особливо при будівництві будинку.
Якщо контурів більше ніж 10, то краще ставити ще один колектор.
Тепловтрати
Але тепла підлога буде все ж досить ефективно опалювати будинок, навіть при невисокій власної температурі. А радіатори підключаться лише в серйозні холоду.
Основне – достатнє утеплення власне підлоги. Інакше підлога може виявитися холодним і при перевантаженому котлі і насосах. А обігрів підвалу досить дороге задоволення.
Утеплення підлоги з обігрівом
Среднеутепленным будинком можна вважати будинок з висотою стелі до 2,7 метра, без нерегульованих протягів, з низькою повітропроникністю конструкцій, забезпечена регульованим воздухопритоком і пасивної витяжною вентиляцією. З сучасними віконними рамами з однокамерним склопакетом. При цьому на всіх огороджувальних конструкціях з “холодних” щільних матеріалів покладений шар ефективного утеплювача товщиною 10 див.
Тоді в “кліматі середньої смуги” можна прийняти тепловтрати такого будинку не більше 100 Вт з кв. метра Але для кімнат з вікнами це значення помножити на 1,1. Якщо вікно велике, то 1,2. Якщо кімната кутова і вікон парочка, то 1,4. А якщо зовнішні стіни довгі і вікна великі, то 1,5 – 1,6. При цьому для внутрішніх приміщень тепловтрати для зручності розрахунку можна прийняти рівними нулю.
Якщо будинок добре утеплений (двукамерные склопакети з напиленим склом, подвійні двері, товщина утеплювача на стелі (даху) і під підлогою у відповідності зі Сніп, а не 10 см, вентиляція контролюється електронікою) то відповідно можна прийняти тепловтрати відсотків на 20 менше.
Якщо ж будинок холодний – то….. в 1,3 – 2 рази більше.
Коригування по кліматичній зоні пропорційно середньорічній температурі не зовсім вірні. Так як для різних кліматичних зон в першу чергу потрібна різна утепленність конструкцій. Тобто тепловтрати все одно зміняться, але повинні змінюватися в меншій мірі, ніж температура повітря.
Дійсно це досить грубі прикидки… Але вони працюють, і дозволяють коректно підібрати обладнання для системи опалення приватного будинку, в т. ч. і для теплої підлоги.
Потужність теплої підлоги при комфортній температурі в 20 – 26 градусів буде невеликий – 40 – 70 Вт з метра квадратного. Але її достатньо щоб опалювати будинок в більший період часу опалювального сезону тільки самим економним опаленням – теплими підлогами.
