«У даху мого будинку діра. Але зате я бачу Місяць»
Масахидэ, учень Басі.

Ми теж любимо дивитися на Місяць, але воліємо милуватися нею сидячи на лавці, але ніяк не через дірки в покрівлі.

Дах це один з найбільш відповідальних етапів будівництва вашого будинку, а кут нахилу покрівлі — фактор, від якого залежить багато чого.

Грамотно вибраний кут продовжить «життя» вашого даху, захистить від природних катаклізмів, додасть вашому будинку естетичний і завершений вигляд.

Кут нахилу даху — це гострий кут, утворений стельовим перекриттям і кроквами. Простіше кажучи, це кут ската даху по відношенню до горизонту.

Зміст:

  • Від чого залежить кут нахилу двосхилим даху
  • Вітрові навантаження
  • Снігові навантаження
  • Організація простору під дахового
  • Вид покрівельного матеріалу
  • Як розрахувати кут даху
  • 1 спосіб
  • 2 спосіб

Від чого залежить кут нахилу двосхилим даху

Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Для того, щоб правильно обчислити кут нахилу вашої двосхилим даху, вам необхідно звернути увагу на декілька важливих моментів. Це:

  • Вітрові навантаження;
  • Снігові навантаження;
  • Організація під дахового простору;
  • Вид покрівельного матеріалу.
  • Розглянемо кожен пункт більш докладно.


    Вітрові навантаження


    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Росія — величезна країна, і кліматичні умови в різних її регіонах сильно відрізняються.

    Вітер, дощ і сніг — це фактори, які мають вирішальне значення при виборі кута нахилу. Подивіться на карту вітрів по всіх регіонах Росії. Знайдіть своє місто і визначте, в яку зону він потрапляє.

    Якщо ви живете в регіоні, де круглий рік дмуть сильні вітри, то дах з великим кутом нахилу — не ваш варіант. У дахів зі скатами більше 45° дуже висока парусність (парусність — властивість предмета сприймати кінетичну енергію вітру).

    При сильному штормовому вітрі такий дах може запросто відірвати від кроквяної системи.
    Цікавий факт! Збільшення кута нахилу даху з 30° до 60° збільшує вітрове навантаження в п’ять разів.
    У районах із сильною вітрової навантаженням рекомендується робити схили з ухилом 30°- 42°. Чому не менше? Адже так ми значно зменшимо вітрове навантаження. Та тому, що для плоских дахів сильний вітер теж небажаний.

    У такій конструкції вітер прагне підняти дах, задуваючи у зазори між кроквами і покрівельним матеріалом.


    Снігові навантаження


    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахункуНа наші даху кожну зиму падає величезна кількість снігу. В окремих регіонах Росії снігове навантаження може досягати просто фантастичних цифр — до 500 кг на квадратний метр покрівлі.

    Скільки кілограм снігу ляже на квадратний метр вашого даху, ви можете знайти в СНиП 2.01.07-85.

    Якщо ви живете в місцях, де рясні снігопади тривають всю зиму, то варто звернути увагу на даху з кутом нахилу 45°.
    Факт! Дахи з кутом нахилу 45° є самоочищаються. Сніг і вода на такій даху не затримуються взагалі.
    У тому випадку, якщо снігопади супроводжуються сильними вітрами, можете зменшити кут до 35°- 40° (сильний вітер буде здувати частина снігу).

    Не слід робити скат з кутом нахилу більше 45°. Так, чим більше кут, тим менше снігове навантаження, але в цьому випадку збільшується площа покрівлі, а з нею зростає і вага даху. Вага всієї цієї конструкції несуть на собі стіни, а зайве навантаження їм і зовсім ні до чого.

    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Дах Шале з кутом нахилу покрівлі 45°. Будинки з такими дахами будують в горах, де рясні снігопади і часті температурні перепади не рідкість.

    Особливістю дахів шале є великі виноси звисів і козирків. Козирки і виноси шале накривають тераси, які оточують будинок.

    У країнах, де дощі — рідкість, а сніг випадає раз у сто років, споруда двосхилих дахів з великим кутом нахилу — невиправдана трата грошей. Приклад — країни Близького Сходу, де цей параметр рідко перевищує 20 C.

    Організація простору під дахового

    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Якщо географічне положення дозволяє вам заощадити на матеріалах і зробити плоский дах (односкатную) (2° — 7°) або пологу (3°-10°), то врахуйте, що вільного простору між коником і стельовим перекриттям вистачить лише на невелике технічне приміщення або на горище.

    Двосхилий ж дах з кутом нахилу 30° — 45°, дає можливість облаштувати мансарду або навіть житлові кімнати.

    Від величини кута буде залежати корисна площа вашої мансарди. Чим більше кут, тим більше у вас простір для маневру.
    Зверніть увагу! Є у двосхилих дахів один недолік — великі втрати тепла. Це логічно — чим більше площа покрівлі, тим більше тепла йде в атмосферу. Так що якщо ви вирішили зробити в просторі під дахом житлове приміщення, то вам потрібно врахувати витрати на теплоізоляцію (про те, як утеплити мансарду, читайте тут).


    Вид покрівельного матеріалу


    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Розглянемо найпопулярніші види покрівельних матеріалів та рекомендований під їх укладання кут нахилу даху:

  • Шифер — не менше 22°. Якщо зробити його менше, вода потраплятиме у зазори;
  • Металочерепиця — не менше 14°. З дуже пологого схилу вітер може зірвати листи;
  • Профнастил — не менше 12°. Матеріал прилягає до кроквяної системі щільніше, ніж металочерепиця, тому кут можна зменшити;
  • Бітумна черепиця — до 15°. Якщо зробити кут більше, то черепиця, приклеєна на мастику, може в спекотні дні відставати від покрівлі і сповзати вниз. Мені цей аргумент здається надуманим, адже таку черепицю ще кріплять до решетування покрівельними цвяхами;
  • Рулонні покрівельні матеріали, виготовлені на основі того ж бітуму. Кут їх укладання може варіюватися від 3° до 25° — все залежить від кількості шарів. Чим більше шарів, тим на більш пологий дах їх можна класти.
  • Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахункуДетальну інформацію про такий покрівельний матеріал, як ондулін, читайте в наступній нашій статті.

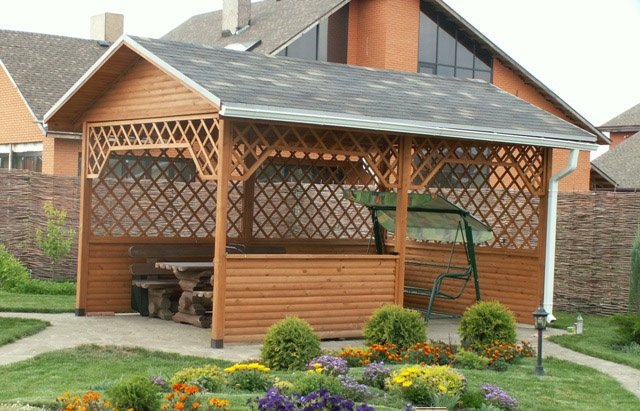

    А тут Ви знайдете інструкцію по будівництву альтанки з двосхилим дахом.


    Як розрахувати кут даху



    1 спосіб

    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку Якщо ви не хочете морочити голову розрахунками, то можете прийняти співвідношення:
    Нк = Lосн/3, де
    Нк — висота коника, м
    Lосн — ширина фронтону, м

    Приклад. Якщо ширина фронтону 6 метрів, висота коника:
    Нк = 6/3 =2 м
    tg β = Пк/ (Lосн/2) = 2/3 = 0,667

    Тангенс кута знаходимо за таблицями Брадіса, або використовуємо інженерний калькулятор.

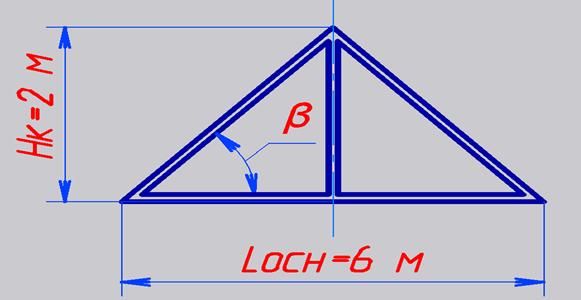

    β = 34° (графічне рішення показано на малюнку)

    Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку

    Якими б ви розмірами не оперували, в результаті у вас все одно вийде кут 34° (можете перевірити). Такий кут був в ходу 50-70 років тому, коли покрівлю робили з оцинкованих листів. Але деякі з покрівельників досі практикують цей метод.

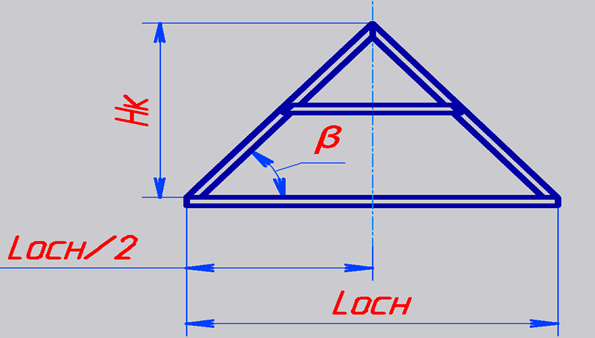

    2 спосіб

    . З його допомогою можна:

    • визначити кут β вже побудованої даху з заданими Пк і Lосн.
      tg β = Пк/ (Lосн/2)

      Приклад: Пк =3 м; Lосн =7 м
      tg β = 3 / 7 = 0,428
      Тангенс кута знаходимо за таблицями Брадіса, або використовуємо інженерний калькулятор. β = 22°

    • Як розрахувати кут нахилу для двосхилим даху: особливості та формули розрахунку

    • порахувати висоту гребеня Пк, з попередньо заданим куті β і основи Lосн.
      Нк = tg β х (Lосн/2)

      Приклад: β = 30°; Lосн = 8 м
      tg 30° = 0,577
      Нк = 0,577*8 = 4,6 м

    Всі фактори, про які ми згадували в нашій статті, бажано взяти до уваги. Звичайно ж, ви можете зробити дах згідно своїм уявленням і побажань.

    Але рекомендації, які ми вам дали, перевірені століттями і поколіннями покрівельників. Дах коштує чималих грошей. Так може, це той самий випадок, коли потрібно довіритися досвіду і не ризикувати? Вибір за вами.
