Тепло і затишок в будинку — мрія кожної людини. Сучасні опалювальні системи дозволяють зберігати оптимальну температуру в будь-який час року. Але тільки при грамотному їх використанні. Щоб у вашій оселі кліматичні умови в холодний період залишалися комфортними, перед установкою батарей потрібно дізнатися кількість секцій радіаторів.

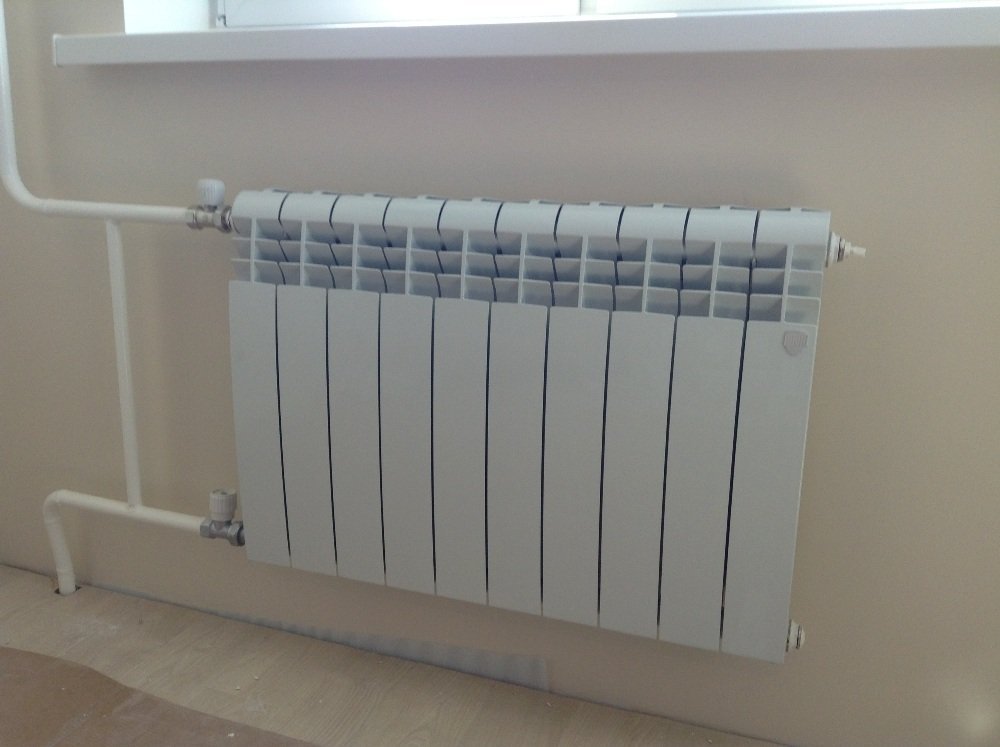

Комфортні умови в холодний період
Виділяють такі методики:
- розрахунок по площі приміщення;
- розрахунок з використанням обсягу.
Давайте детальніше розберемося в кожній з них.
Використовуємо площа
Дані Сніпа кажуть, що в наших погодних умовах потрібно приблизно 100 Вт тепла на квадратний метр. Беремо калькулятор і перемножуємо площа на потужність для 1 м2. Тобто для будівлі розміром 20 м2 розрахунок буде виглядати так: Це означає, що загальна потужність обігріву повинна бути 2000 Вт.
При обчисленні потужності таким способом слід розуміти, що, скільки не вважай площа — а гріти доведеться обсяг. Такий метод підрахунку може бути коректним для квартир і будинків з типовою висотою стелі 2,7 м. А що ж робити, якщо ця сама висота не відповідає стандартам?
Використовуємо обсяг
Щоб знайти обсяг, перемножуємо площу і висоту. Після чого знову дивимося в нормативні документи і з’ясовуємо, що для цегляних будівель норма складає 34, а для бетонних — 41 Вт / м3.
Подальші дії аналогічні попереднім методом розрахунку. Тільки замість площі підставляємо значення обсягу. Припустимо, що висота у нас 3,2 м. При площі 20 м2 — обсяг такого приміщення становитиме 64 м3 ( ). І якщо наша кімната побудована з цегли, то: Саме цю потужність повинен забезпечувати радіатор в споруді з заданими характеристиками.
Розрахунок кількості секцій радіаторів опалення також безпосередньо залежить від радіатора, який буде встановлений і його потужності. Тому перш ніж проводити розрахунок, бажано з’ясувати які бувають радіатори.
Сучасні радіатори
Кожен з них має свою специфіку застосування та потужність. Але про все по порядку.
Радіатори з металу
Поділяються на два види — трубчасті і панельні. Панельні можуть швидко нагріватися, але і охолоджуються теж швидко. Тому потребують постійного притоку тепла, що робить їх застосування в автономній системі опалення невигідним.

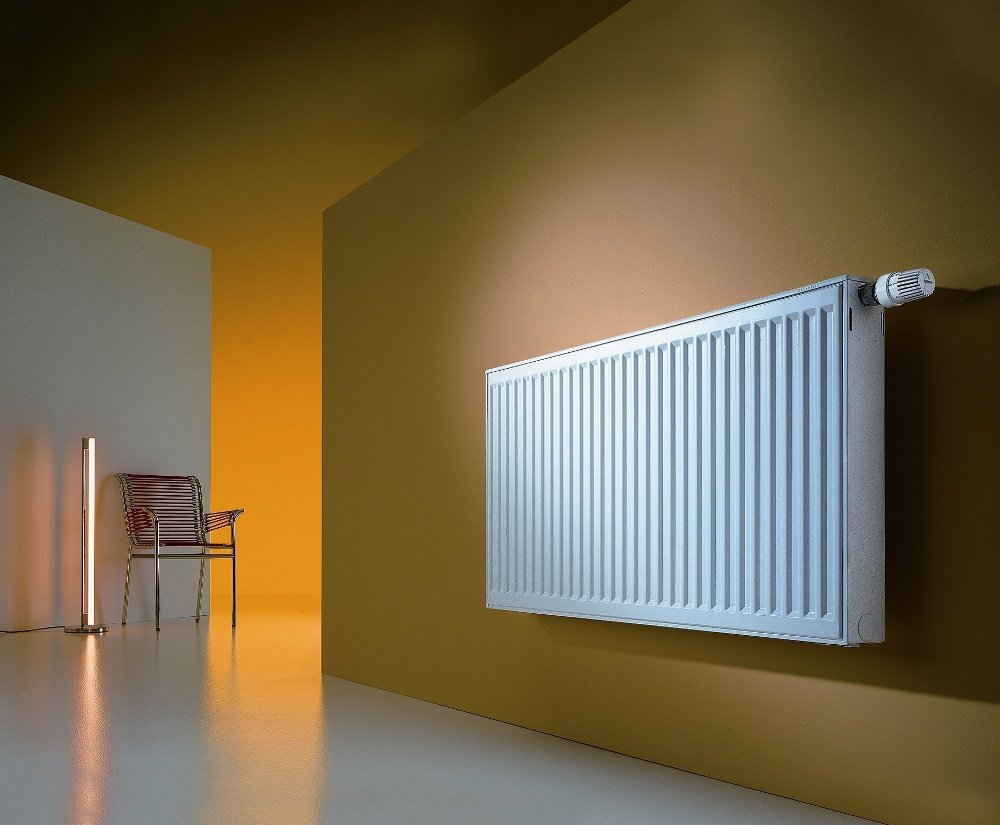

Панельні радіатори з металу
Трубчасті радіатори розігріваються довше, відповідно, довше тримають тепло. Це значно розширює можливості їх використання. Хоча варто враховувати, що вони не підходять для систем з високим тиском.

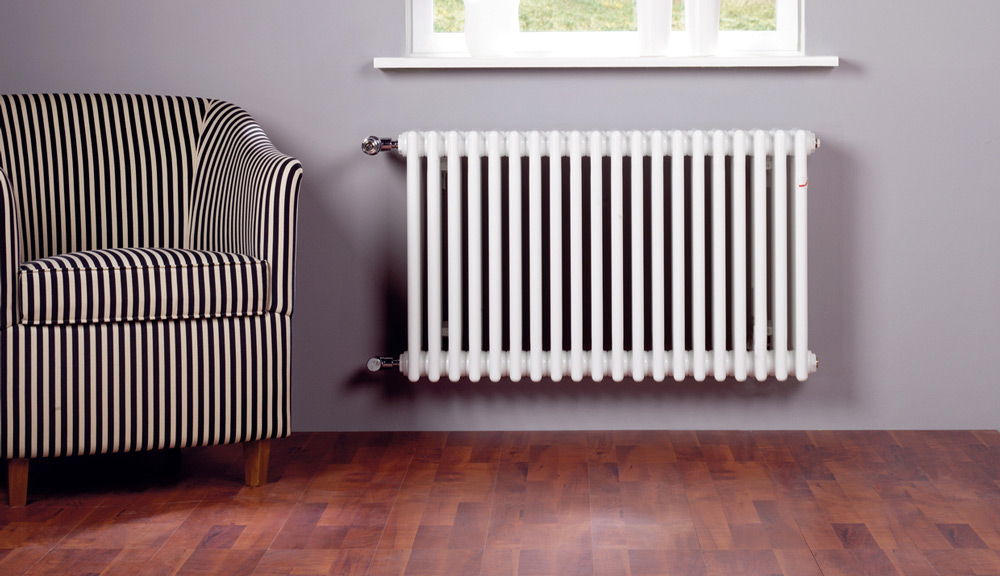

Трубчастий радіатор з металу
Потужність однієї батареї такого типу коливається від 670 до 6500 Вт.
Радіатори з алюмінію
Виділяються високою економічністю, що робить їх досить популярними.
Радіатори з алюмінію
Одна з основних особливостей — висока вимогливість до якості теплоносія. Для систем централізованого опалення це скоріше недолік, а ось для індивідуального — цілком логічне рішення при виборі.
Одна секція може забезпечити 190 Вт.
Радіатори з чавуну
З появою свіжих дизайнерських рішень у їх виконанні набули нової актуальності.

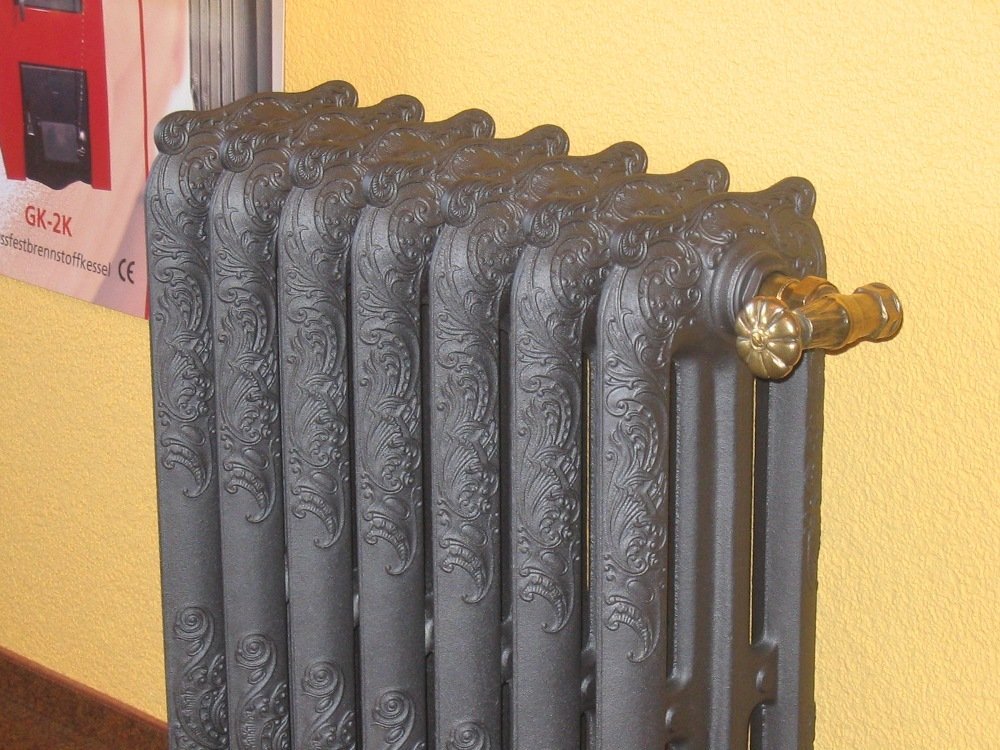

Радіатори з чавуну
Хоча і технічні показники батарей такого типу досить високі. Основними їх перевагами вважаються надійність і невибагливість. При якісній установці можуть служити довго і справно.
Правда, потужність досить невелика — одна секція забезпечує 145 Вт.
Біметалічні радіатори
Складаються з двох компонентів: всередині — алюміній, зовні — сталь.
Біметалічні радіатори
Приваблива зовнішність, простота в установці і експлуатації, а також висока потужність зробили їх лідерами за популярністю серед всіх типів батарей. Але і у них є недолік — використовуються тільки при високому тиску.
Потужність однієї секції — 185 Вт.
Алгоритм розрахунку
Алгоритм, за яким виконується розрахунок кількості секцій радіаторів опалення, один. Він передбачає поділ загальної потужності на потужність секції. Підсумок бажано округляти в більшу сторону, щоб створити невеликий запас тепла.
Для прикладу проведемо розрахунок для кімнати тих же розмірів, що і раніше.
По площі
При такому підрахунку загальна потужність у нашому прикладі дорівнювала 2000 Вт. Згідно алгоритму її потрібно розділити на нормативну кількість тепла однієї секції — для алюмінієвого типу це 190 Вт. Вважаємо: . Округляємо в бік збільшення і отримуємо 11 секцій.
За обсягом
При висоті 3,20 м необхідна потужність склала 2176 Вт. Вважаємо: . Після округлення — 12 секцій радіатора.
Такий спосіб підрахунку позбавляє нас від необхідності з’ясовувати, скільки потрібно секцій радіаторів на 1 м2 і дає можливість провести розрахунок відразу для всього приміщення.
Важливо
Необхідно підкреслити, що всі дані надані для секцій стандартного розміру, міжосьова відстань яких становить 50 см. Воно відповідає відстані між центрами отворів для подавання і виведення теплоносія.

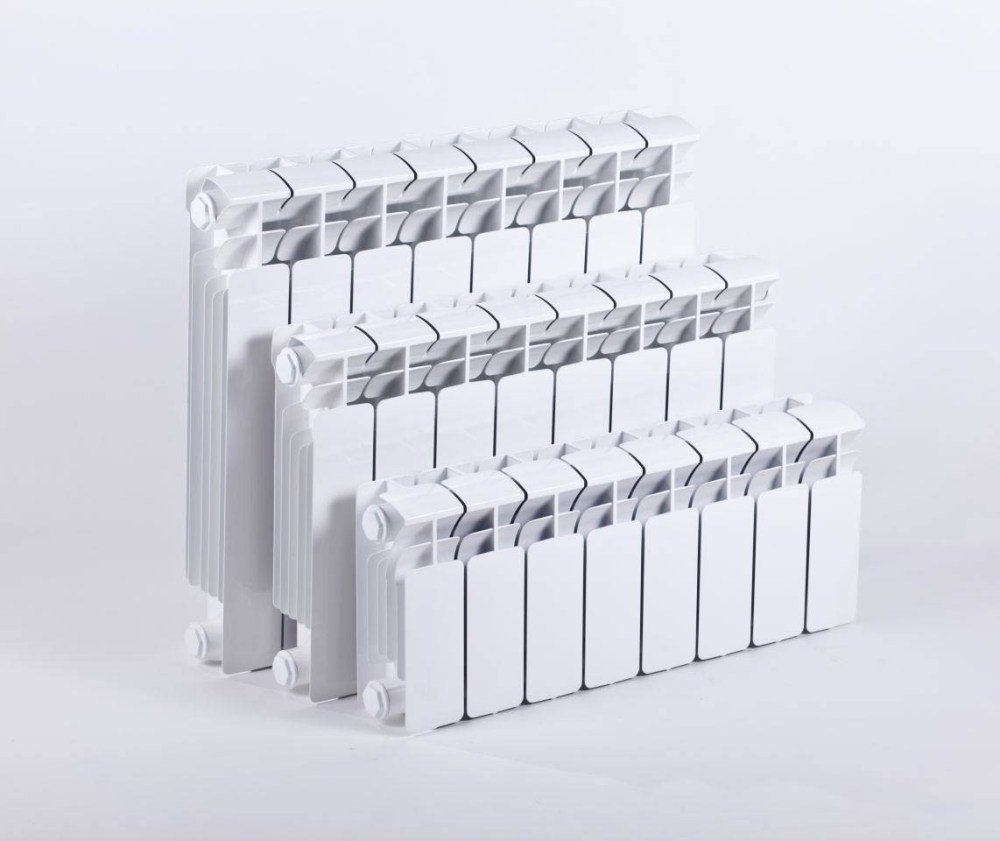

Три моделі радіатора з міжосьовою відстанню 50 см
Якщо міжосьова відстань батареї відрізняється від стандарту — доведеться провести корекцію розрахунку. Для цього потрібно визначити коефіцієнт співвідношення між двома розмірами радіаторів — фактичним і стандартним. А потім застосувати його до результату.
Повертаємося до нашого прикладу. Ми встановили, що для кімнати площею 20 м2 із звичайною висотою необхідно 11 алюмінієвих секцій зі стандартним відстанню. Давайте перерахуємо їх кількість для відстані 40 см. насамперед знаходимо коефіцієнт: . А після коригуємо результат: . Округлений результат — 14.
Як бачимо, чим меншою буде площа батарей тим більше їх знадобиться. І це не єдиний фактор, який вимагає доведення результатів. Існують і інші нюанси, що впливають на розрахунок секцій. Діють вони всі по-різному, але тим не менш вимагають внесення поправок в базові обчислення. Корекція по кожному з них проводиться шляхом множення початкового результату на необхідний коефіцієнт.
Поправка на стіни
У цьому питанні важливу роль грає кількість стін, які безпосередньо виходять на вулицю, тим самим збільшуючи тепловтрати. Для кімнат з однією зовнішньою стіною коефіцієнт 1,1, з двома — 1,2, з трьома — 1,3.
Також вносить свої корективи товщина і якість зовнішніх стін. При поганому утепленні або взагалі без нього коефіцієнт 1,27.
Поправка на вікна
Саме на них припадає 15-35% від загальних тепловтрат. Для вікон теж використовують два коефіцієнта — на розмір, і на якість. Розмір вікна в цьому випадку наводиться у вигляді співвідношення між площами вікна і кімнати:
- 10% — 0,8;
- 20% — 0,9;
- 30% — 1,0;
- 40% — 1,1;
- 50% — 1,2.
Поправка на дах і підвал
Важливим фактором вважається температура в приміщенні, яке розташовується над вами. Для житлової кімнати уточнюючий коефіцієнт становить 0,7. Тепле горище дає значення 0,9, а не опалювальний — 1.
У приватному будинку коефіцієнт уточнення дорівнюватиме 1,5, всі результати збільшаться на 50%.
Поправка на розташування
Від місця, де буде встановлена батарея, теж залежить якість її роботи. Наприклад, захисний екран може забрати від 7 до 25% потужності. Установка в ніші знижує продуктивність на 7%, підвіконня — на 3-5%.
Особливості температурних режимів
Окремо варто звернути увагу на різні температурні режими опалювальних систем. Паспортні дані наводяться для режиму, що передбачає температуру 90/70 при подачі і обратку відповідно. Розрахункова температура повітря в кімнаті — 20 °C.
Але, такий режим практично не використовується. Набагато частіше можна зустріти показники 75/65/20 або 55/45/20. Тому необхідно буде з’ясувати, який режим використовується в вас, і перерахувати показники під нього.
Сам по собі розрахунок кількості секцій радіаторів опалення досить простий. Але кількість коригувань може трохи налякати або як мінімум спантеличити. У такому випадку можна використовувати онлайн-калькулятори, розташовані нижче. У нього достатньо внести всі вихідні дані, і на виході ви отримаєте шукане кількість секцій. І пам’ятайте, будь-які складнощі при підрахунках з лишком окупляться комфортним теплом у вашому домі.
