У часи дефіциту матеріалів надвірні господарські споруди будували із залишків дощок і всього того, що залишилось після зведення будинку. Звичайно, від цього вони не втрачали функціональність, але істотно псували зовнішній вигляд ділянки. Тетерь гараж виконується як частина архітектурного ансамблю, виконаного в одному стилі і колірній гамі. У цій статті ми розповімо, як своїми руками якісно зробити подвійні дах для гаража, розберемося, як скласти проект і правильно здійснити монтаж.
Зміст статті
- 1 Конструкція і переваги
- 2 Проектування
- 3 Кроквяний каркас
- 4 Монтаж
- 5 Відео-інструкція

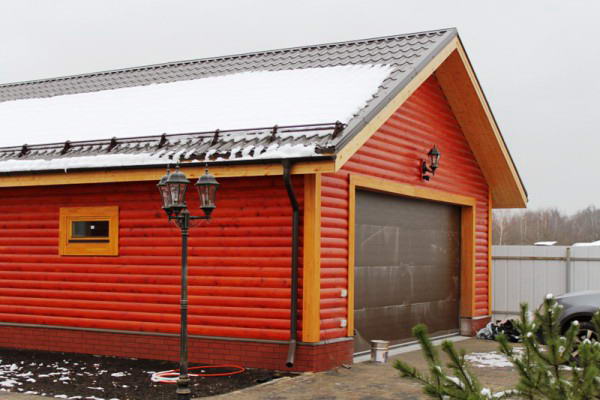

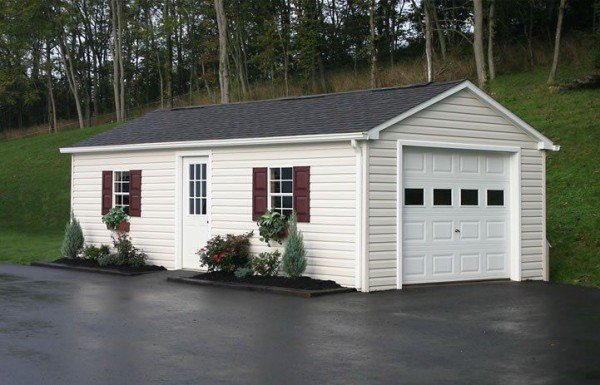

Конструкція і переваги
Двосхилий дах – нескладна конструкція, що складається і двох похилій площин, званих покрівельними скатами. Вони спираються на зовнішні стіни гаража і сходяться в коньковом з’єднанні, є найвищою точкою покрівлі. Два ската і основу даху утворюють рівнобедрений трикутник. Даний спосіб перекриття гаража порівняно з іншими варіантами володіє наступними перевагами:
Зверніть увагу! Гараж з двосхилим дахом, на відміну від односхилих, виглядає як самостійна споруда. Він може розташовуватися не тільки поблизу від будинку, а в будь-якому зручному місці ділянки. Досвідчені майстри рекомендують зробити схили з ухилом 20-30 градусів і використовувати для покриття покрівельний матеріал, який використовувався для будинку, щоб витримати єдиний стиль в оформленні.
Проектування
Перший крок у будівництві двосхилим даху для гаража своїми руками – створення проекту, що відображають основні параметри конструкції. Щоб переступити до роботи, потрібно визначити три основні характеристики: висота коника, ухил скатів і вид покрівельного. Розрахунки при створенні проекту виконуються з урахуванням навантажень, лягають на елементи каркаса. Підраховується повний вага даху, щоб визначити, наскільки глибокий потрібний фундамент. Щоб накидати робочу схему, треба правильно зробити наступні розрахунки:
- Виходячи з обраного ухилу скатів, обчислюють висоту гребеня покрівлі. Для цього використовують геометричні формули, так як фронтальна проекція двосхилим даху являє собою трикутник. Відстань від підстави даху до конька обчислюється як величина висоти рівнобедреного трикутника, утвореного скатами і підставою даху за формулою: h= 0,5*b/tg(?/2), де b – ширина гаража, ? – ухил даху. У більшості випадків для організації горищного зберігання і дотримання ухилу 20-30 градусів досить висоти гребеня 1,5 м.

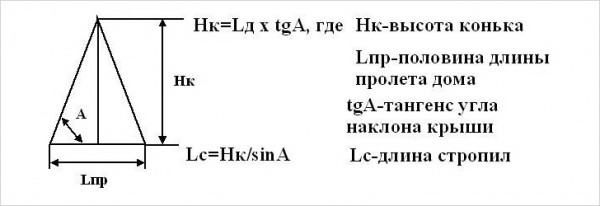

Обчислення висоти конька і довжини крокв двосхилим даху
- Враховуючи дані про ухил скатів і висоті розташування коника, обчислюють довжину кроквяних ніг. Для цього застосовують іншу формулу: l=0,5*b/sin(?/2), де b – ширина гаража, ? – ухил даху. Розрахунок довжини кроквяних ніг виконують, щоб визначити, який вид кроквяної каркаса підійде і для закупівлі необхідної кількості пиломатеріалів. Щоб отримати карнизний звис, захищає стіни від зволоження, до розрахованої довжині додають 0,3-0,5 м. Враховуйте, що стандартна довжина пиломатеріалів становить 6 м, більш довгі крокви доводиться виготовляти з 2-3 частин, склеюючи їх або сращивая за допомогою цвяхів.

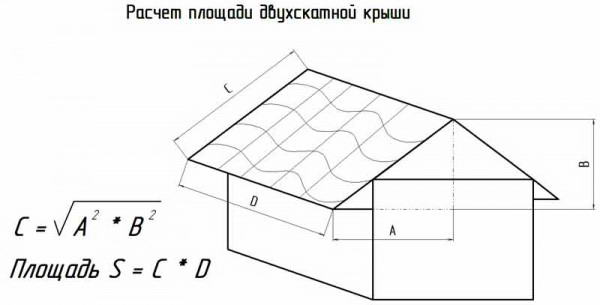

Обчислення площі скатів
Важливо! Від кута нахилу скатів залежить вибір відповідного покрівельного матеріалу. Ухил у 20-30 градусів, який рекомендують робити для даху гаража більшість досвідчених покрівельників, дозволяє використовувати в якості покриття м’яку черепицю, профнастил, шифер або рулонні матеріали. А ось металочерепиця, популярна при будівництві своїми руками, вимагає крутизни скатів 35 градусів і більше.
Кроквяна система двосхилим даху
Кроквяний каркас
Основа кожної двосхилим покрівлі – кроквяний каркас, сукупність елементів, які забезпечують стійкість і стабільність покрівельної конструкції. Дах гаража будується на основі крокв, виготовлених з деревини хвойних порід, просоченої антисептичними і вогнетривкими речовинами. В залежності від планування будівлі, ваги і площі покриття покрівельного матеріалу використовують 2 різних типи кроквяних систем:
- Висяча. Характерна особливість цього виду крокв, що відрізняє їх від наслонних, полягає в тому, що вони мають всього дві точки опори. Верхня частина крокв спирається на коньковий прогін, а нижня-кріпиться до мауерлату. Цей варіант використовується для перекриття гаражів на одне машинне місце, де всередині немає несучих стін, які можна використовувати як додаткову точку опори. Висячі крокви не відчувають навантаження на розпирання, вони працюють тільки на прогин, тому елементів у такій системі менше. Для стабілізації каркаса монтуються затяжки, ригель, бабки та підкоси. З допомогою висячих крокв можна своїми руками перекрити гараж шириною до 14 м.

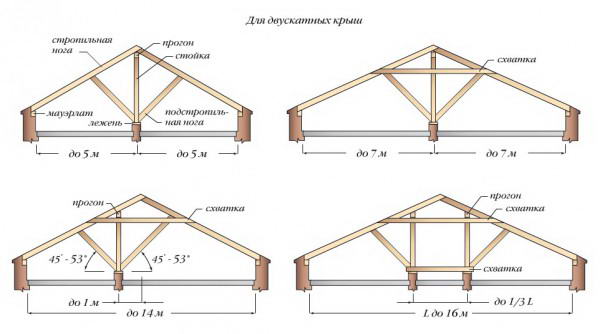

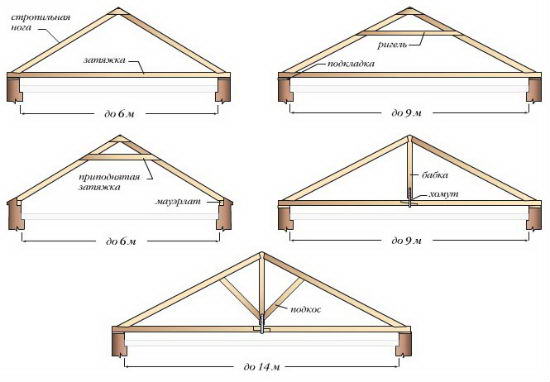

Висячі крокви
- Насланні. Відмінність наслонних будував від висячих в тому, що вони мають додаткову точку опори – стійку, яка встановлюється на внутрішню несучу стіну, перерозподіляючи навантаження і направляючи її на фундамент гаража. З-за цього на каркас діє не тільки навантаження на вигин, але і розпирає. Щоб врівноважити кроквяну систему використовуються затяжки, коньковий прогін, стійки, ригель, лежень і підкоси. При наявності однієї внутрішньої несучої стіни можна перекрити гараж шириною до 28 м, однак, цей спосіб організації каркаса складніше для проектування та монтажу своїми руками.

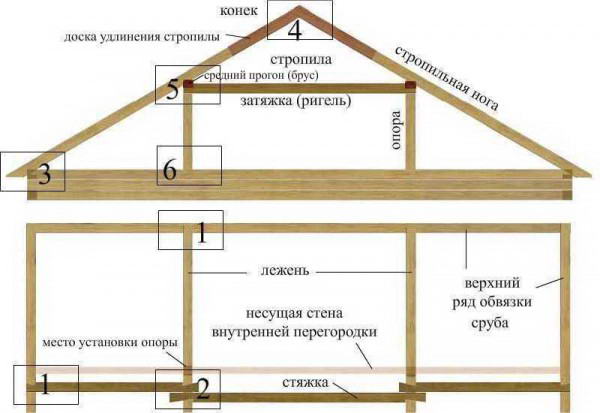

Наслонні крокви
Зверніть увагу! При розрахунку кроквяної системи враховують вагу її елементів, так як він збільшує навантаження, що лягає на фундамент. Щоб уникнути перевантаження, що призводить до деформації основи споруди, слід дотримуватися баланс між товщиною перерізу і кількістю крокв. Розмір пиломатеріалів вибирають за таблицями, які враховують довжину крокв і крок між ними.
Монтаж
Самий відповідальний момент, якщо ви будуєте дах своїми руками – безпосередньо монтаж. Щоб не допустити помилок, краще накидати схематичний малюнок, що відображає всі розміри елементів каркаса, відстань між ними, а також спосіб кріплення. Роботи виконують в наступному порядку:

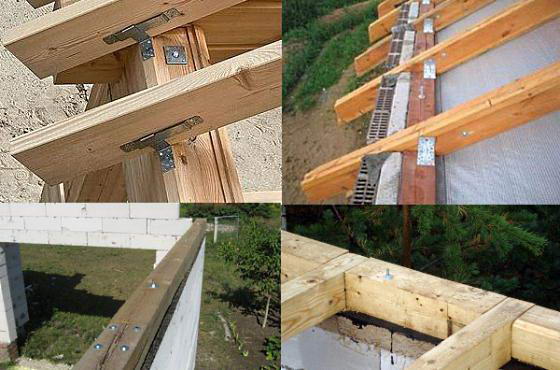

Процес монтажу

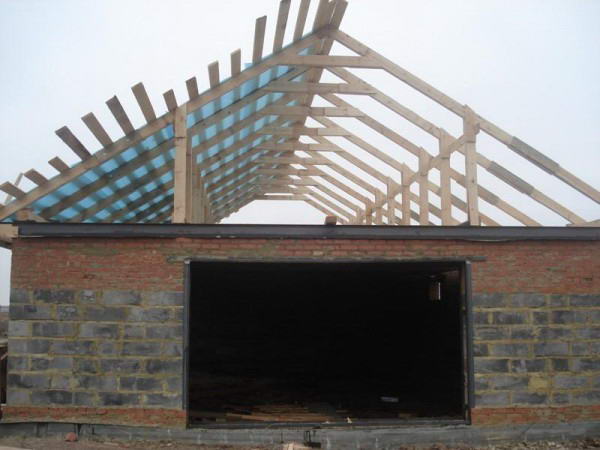

Настил покрівельного матеріалу на обрешітку
Зверніть увагу! Якщо приміщення гаража буде опалювальним, виконується термоізоляції скатів, а також фронтонів і даху. Для цього використовують негорючі волокнисті утеплювачі, приміром, базальтова вата або пінополістирол.

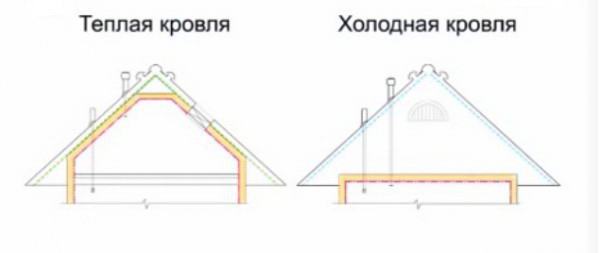

Схеми термоізоляції холодною і теплою даху
