Як правильно встановити водостік для даху своїми руками

Конструкцію даху розробляють таким чином, щоб вода, що потрапляє на неї під час атмосферних опадів, як можна швидше стікала вниз. Вона з великою швидкістю зісковзує зі схилів, крутість яких 30 градусів і більше. Щоб захистити обробку стін і вимощення будинку звиси даху обладнають спеціальною системою, яка збирає і переносить воду до зливової каналізації. Ця стаття розповість, як правильно обладнати водостік своїми руками, як вибрати відповідну модель і розрахувати необхідний розмір жолоба.

Зміст статті

1 Конструкція
- 1.1 Металеві водостоки
- 1.2 Пластикові водостоки
2 Принципи розміщення елементів
3 Монтаж
4 Відео-інструкція

Зміст

Конструкція

Водостоки для даху – пристрої необхідні для збору води зі схилів даху і доставки до зливової каналізації. Пристрій водостічної системи являють собою сукупність труб. У нього входять наступні елементи:

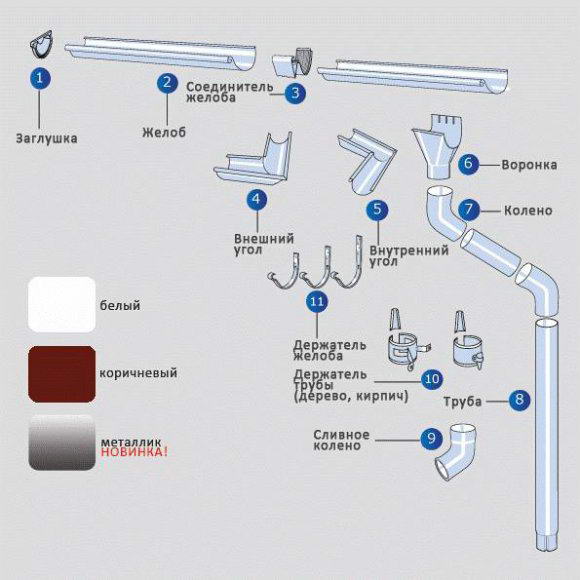

Конструкція зовнішньої системи водостоку даху

Водостічні жолоби. Жолоби – напівкруглі або прямокутні половинки труб. Їх монтують по периметру будівлі, щоб рідина зі скатів не псувала матеріал оздоблення стін, а організовано покидала межі вимощення будинку. Їх виготовляють різних діаметрів, щоб підібрати для будь-якої площі скатів і обсягу опадів, що випадають.

Водостічні воронки. Лійками водостоку називають пристрої, що нагадують за зовнішнім виглядом воронку. Їх монтують на ринву, щоб перенаправити рідину до зливової каналізації.

Водостічні сливи. Вертикальні труби, які через водоприймальну воронку зв’язуються з жолобом, називають зливом. Через них тала і дощова вода потрапляє в каналізацію. Зазвичай при розробці схеми водостоку для даху, розміщують кілька зливів в різних місцях будинку. Водостічні сливи розташовуються над гратами зливової каналізації, щоб вода, що ллється з них, не розмивала ґрунт або бетонне вимощення навколо будинку.

Кронштейни. Кронштейнами називають гачки, необхідні для кріплення. З їх допомогою сливи, жолоби фіксуються на стінах і карнизах будівлі. Від міцності цих елементів залежить, чи витримає водостік вагу снігу або зруйнується.

Зверніть увагу! Розміри виробів для обладнання водостоку різних виробників відрізняються за розмірами і способам кріплення, тому намагатися підібрати повний комплект серед продукції різних фірм не має сенсу. Запам’ятайте, головне, в організації водостоку з даху – герметичність, досягти якої вкрай складно, використовую різні елементи.

Металеві водостоки

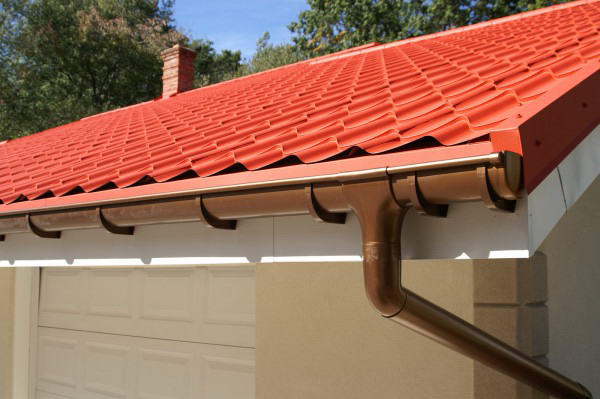

Великою популярністю вироби для обладнання зовнішнього водостоку з металу. Їх виготовляють за допомогою пресування з легованої стали цинком. Як правило, вони мають напівкруглу форму, в рідкісних випадках прямокутну. Самостійний монтаж водостоків з металу так поширена, завдяки таким якостям:

Висока стійкість до корозії. Оцинкована сталь не вступають в реакцію, тому не іржавіє. Завдяки цьому металеві вироби для забезпечення відводу води з даху мають великий термін експлуатації.

Механічна міцність. Пристрій жолобів, лійок і зливів з металу досить міцна, щоб витримати значне снігове навантаження. Падаючі з дерев гілки і потрапив сміття не завдають шкоди і не пошкоджують елементи конструкції.

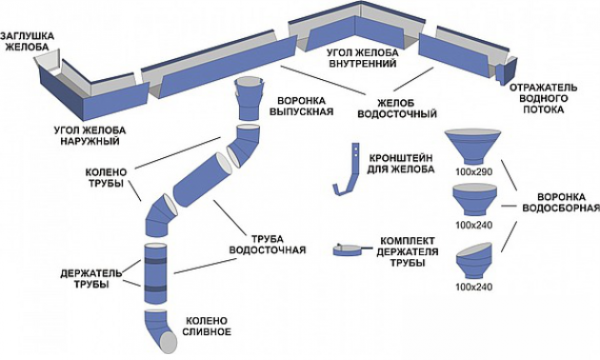

Комплектуючі металевого водостоку

Стійкість до перепадів температури. Міцність стали не знижується ні в сильну спеку, ні в мороз. Навіть різкий перепад з плюсовою на від’ємну температуру не впливає на її цілісність.

Стійкість до вогню. Сталеві деталі, з яких обладнують водостічну систему будинку не горять і не підтримують горіння, а тому відповідають строгим нормам протипожежної безпеки.

Важливо! Якщо ви вирішили зробити водостік для даху з металу, готуйтеся до того, що ціна на дану продукцію вище, ніж на аналоги з полівінілхлориду. Цей варіант не підходить для дахів, кута яких більше або менше 90 градусів, так як поворотні деталі зі сталі виготовляють тільки з таким вигином. Досвідчені будівельники стверджують, при значній вазі, металевий відведення води не володіє високою герметичністю, а тому є застарілим будівельним рішенням.

Пластикові водостоки

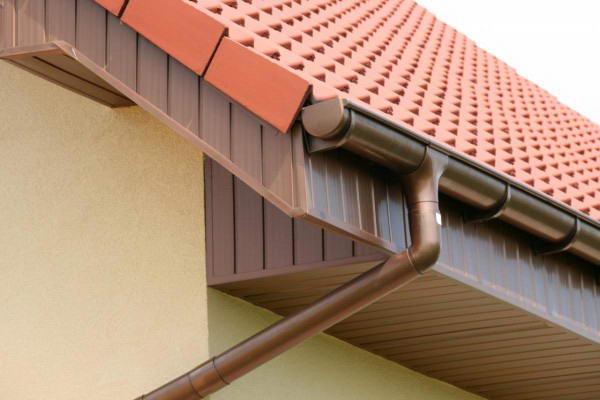

Щоб знизити навантаження на кроквяний каркас даху, виробники розробили добірні елементи для збірки водостоку з пластику чи, як він правильно називається, полівінілхлориду. Від моделей з металу його відрізняє:

Легка вага. Пластикові сливи, воронки ринви і важать в кілька разів менше, ніж такі ж деталі з оцинковки. Тому встановлення водостоків з пластику можлива навіть на старих дахах, які навантаження на крокви збільшувати просто ризиковано.

Різноманітна колірна палітра елементів. Навіть самі бюджетні виробники пропонують своїм покупцям вибір з 6-8 кольорів. Якщо говорити про дорогої продукції, то асортимент відтінків не обмежується десятком найменувань, тому можна легко підібрати колір в тон до покрівельного матеріалу або стін будинку.

Повна герметичність з’єднань. Пластикові моделі жолобів, відливів і лійок з’єднуються в єдину систему більш герметично, тому протікання в ній виникають рідше.

Комплектуючі водостоку з полівінілхлориду

Повний вибір комплектуючих. Асортимент елементів для складання пластикового водостоку – рай для власників нестандартних дахів, кути яких не 90 градусів. Подібне різноманітність дозволяє зробити безліч індивідуальних конфігурацій.

Доступна ціна. Ціна на пластикову продукцію за оцінками будівельних консультантів у 1,5-2 рази нижче, ніж на якісну металеву.

Важливо! Якщо ви збираєтеся зробити водостік з пластику, врахуйте, що цей матеріал не витримує різкі перепади температур і при перших же морозах може лопнути. Пластикові моделі не підлягають ремонту, тому буде потрібно заміна пошкодженого елемента. Потрібно пам’ятати, що пристрій стоку води з пластику передбачає використання гумового ущільнювача, яким потрібна періодична заміна.

Принципи розміщення елементів

Розраховують і проектують стік води з даху індивідуально, виходячи з площі скатів і середньою кількістю опадів, що випадають в даній кліматичній зоні. Правильно зробити проект і розмістити елементи можна, дотримуючись наступних правил:

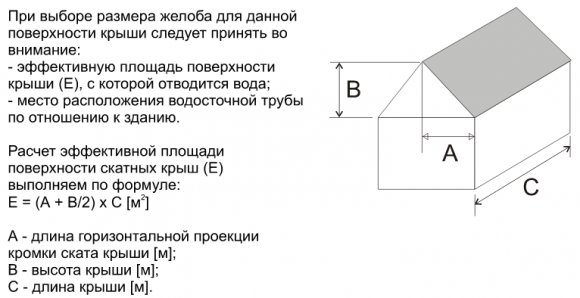

Правила розрахунку перерізу ринви

Водостічні жолоби монтують по всьому периметру будівлі за винятком ганку. Щоб обчислити, скільки деталей буде потрібно виміряти периметр будинку, розділити на довжину одного елемента і округлити до цілого числа в більшу сторону.
Жолоб монтують під кутом. Щоб вода самопливом переміщалася по ньому в бік водостічної воронки, йому задають ухил 3-5%.
На кутах будівлі розміщують поворотні елементи, розгортають водостік на 90 градусів. Для прямокутного споруди потрібно 4 таких деталі. Якщо будинок має складну конфігурацію, то для монтажу потрібні ще внутрішні кути.
Необхідну кількість воронок для прийому вода розраховують, виходячи з того, що вона збирає рідину з 10 погонних метра жолоба. Тобто, якщо довжина перевищує 10 метрів, то для збору вод зі схилів даху правильно встановлювати 2 воронки. За будівельним нормам максимальна відстань між двома точками збору – 20 метрів.
Найпростіше пристрій водостоку передбачає розміщення воронок для збору води, в першу чергу поблизу від кутів будівлі. Щоб визначити, скільки буде потрібно вертикальних труб, потрібно просто порахувати кількість воронок, так як для кожної з них потрібен власний злив.
Зливну трубу закріплюють на стіну спеціальним кронштейном з круглим держателем відповідного діаметру. На кожен метр труби потрібен 1 кронштейн. Щоб зробити розрахунок необхідної кількості гачків для фіксації жолоби, слід розділити периметр будинку на крок між ними, який становить 50-60 див.

Правила розміщення водостоку

Важливо! Головна умова ефективного стоку води – ухил 2-5 градусів у бік воронки. Досвідчені майстри стверджують, що достатньо закласти різницю у висоті 0,5 см на кожен метр довжини жолоба.

Монтаж

Зробити монтаж водостоків якісно можна самостійно. Так як вартість установки на погонний метр ската приблизно радить вартості 1 м жолоба у комплекті з кронштейнами і кріпленням, раціональніше виконати цю роботу самостійно:

Кронштейни встановлюють під час монтажу кроквяної системи, до настилу покрівельного матеріалу. Гачки з металу фіксують на вітрову дошку, а пластикові прямо на кроквяні ноги.

Схема установки кронштейна на крокви

Монтаж починають від ганку, враховуючи, що воронка буде в кінці схилу. Тобто точка початку монтажу буде найвищою. Щоб дотримати ухил, натягують шнурку і вирівнюють кронштейни по ній.

Після завершення покрівельних робіт жолоб вставляють у кронштейни так, щоб місця стиків виявлялися між ними. З’єднання обробляють силіконовим герметиком для кращої герметизації.

Для того, щоб вставити лійку в жлоб, в ньому виготовляють отвір за допомогою дрилі і потрібного діаметра коронки.

Монтаж кутових деталей виконують також з використанням силіконового герметика або ущільнювача з гуми.

Встановлюють вертикальні труби, закріплюючи кронштейнами до стіни кожен метр. Кінець сурмлячи повинен підходити до решітки зливової каналізації або хоча б виходити за межі бетонної вимощення.

Послідовність встановлення водостоку

Важливо! Щоб перевірити якість монтажу, на скат даху виливають пляшку води. Якщо вона швидко переміщається в жолоб, збирається в воронку і досягає дощової каналізації без втрат, значить все правильно.
