Вентильований фасад – ефективний і практичний спосіб поліпшення тепло – і звукоізоляції будівлі, захисту стін від вологи і зовнішніх впливів, а також додання споруді стильного зовнішнього вигляду. Для його облаштування застосовують такі матеріали:
- металеві композиційні матеріали;
- керамограніт і натуральний камінь;
- дерево;
- фіброцемент;
- скло та ін
Вентильовані фасади можна встановлювати незалежно від погоди та сезону, оскільки технології монтажу не пов’язані з «мокрими» процесами.
Алюмінієвий вентильований фасад – стильний котедж
Конструкція вентильованого фасаду
Основні складові систем вентильованих фасадів:
Розміри монтажних елементів

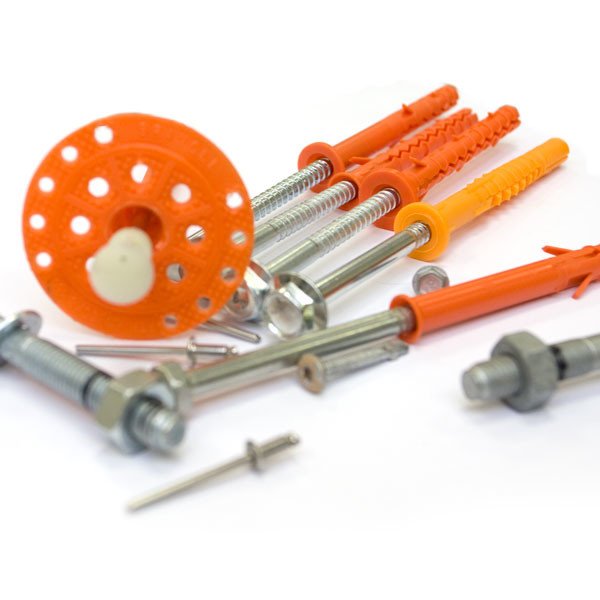

Кріпильні елементи для вентильованих фасадів
Основний вертикальний профіль для вентфасад (КПШ 90х20)
Для кріплення до стіни використовуються посилені кріпильні кронштейни для вентильованих фасадів (ККУ). Розмір їх консолі від 90 до 230 мм. Крок горизонтальних профілів і кронштейнів зазначається у проектній документації.
Капелюшні кріпильні профілі КПШ-90х20х3000 призначені для встановлення по вертикальних стиків касет фасаду, між якими монтують проміжні профілі КПШ-50х20х3000. Вузли примикань виконую з використанням Z-образних кріпильних профілів КПZ-29х20х3000.
Профілі для вентильованих фасадів мають як стандартну (3 м), так і нестандартну довжину, яка визначається проектом.
Для кріплення елементів несучого каркаса використовуються самонарізні гвинти, заклепки або болтові з’єднання.
Кріпильний Z-подібний профіль КПZ 29х20х3000
Система утеплюється в один або два шари мінватою або скловатою. Одношарове утеплення або зовнішній шар двошарового матеріалу виконують з плити мінеральної вати (щільність 80 кг/кубометр).
Внутрішній другий шар виконують з плит мінеральної вати або скловати (щільність від 30 кг/кубометр). При цьому, чим більше шарів матеріалу і вище щільність, тим дорожче ціна фасадного утеплювача.
Для захисту від вітру та вологи утеплювач покривають паропроницаемой мембраною. Виготовлення металевих фасадних касет з прихованим чи відкритим способом кріплення виконується за проектним розмірам.
Установка систем вентильованих фасадів
Інструменти
Кріплення вентильованого фасаду проводять з використанням таких інструментів:
- нівеліра;
- рулетки;
- схилу;
- шуроповерта;
- ножиці по металу;
- заклепочных кліщів.
Увага!
Металеві складові заборонено різати абразивним колом («болгаркою») з-за випалювання полімерного покриття і цинку з подальшим виникненням корозії і іржавих патьоків.
Підготовка поверхні
Перед установкою демонтуються водостоки, антени, вивіски, а стіна очищається від відшарувалася штукатурки.
Розмітка і монтаж кронштейнів
Розмітку виконують з урахуванням проектного кроку кронштейнів при відступі між краєм стіни і віссю кронштейна не менше 100 мм.
Рада! Для моделювання даного процесу на стадії проектування, вам знадобиться інструкція зі встановлення вентильованих систем.

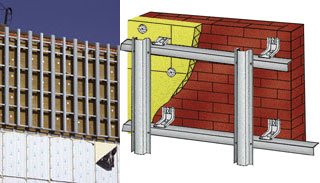

Кронштейн для вентильованих фасадів – надійна і проста конструкція
В стіні просвердлюють отвори під анкери відповідного діаметра і встановлюють кронштейни ККУ. Між стіною і кріпленням встановлюється изолоновая або паронітові прокладки.
Розмір кронштейнів визначається конкретними умовами монтажу (товщиною утеплювача, нерівностями стіни).
Зверніть увагу!
Кронштейн для вентфасад – важливий елемент всієї системи, який дозволяє вирівняти (рихтувати) горизонтальну решетування до 30 мм, створюючи рівну поверхню під касети.
Установка теплоізоляції і вітрозахисту
Монтаж утеплювача повинен бути щільним, без пустот в швах. Плити кріпляться за допомогою 5-7 тарілчастих дюбелів на 1 квадратний метр.

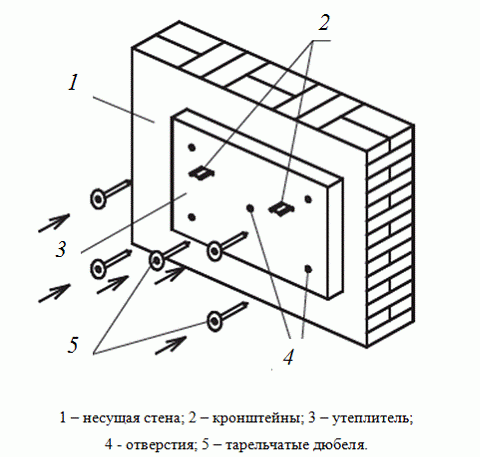

Схема установки утеплювача
При використанні не кашированого вітрозахист утеплювача встановлюють з вологозахисним плівки з перехлестом 100 мм. Перший з двох шарів утеплювача додатково кріпиться 2 дюбелями до плити (на завершальному етапі потрібно 3-4 дюбеля).
Установка горизонтальних профілів
Для кріплення горизонтального профілю для вентильованих фасадів КПГ до кронштейнів ККУ використовуються заклепки або саморізи 4,8 х 28. При недостатньому вирівнювання елементів конструкції використовують кріплення для вентильованих фасадів відповідних розмірів.
Увага! Допустиме вертикальне відхилення фасаду, перпендикулярний площині стіни, до 1 мм на метр, але не більше 5 мм на 10 метрів і 10 мм на загальну висоту стіни.
Установка вертикальних профілів
Установка вертикальних профілів
Установлення фасонних виробів

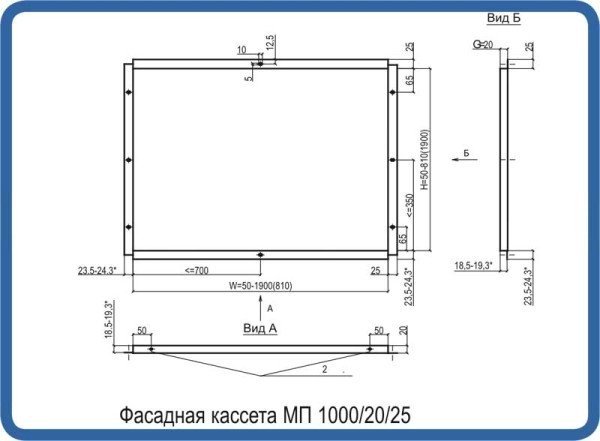

Встановлення фасадних касет МП 1005/23/20

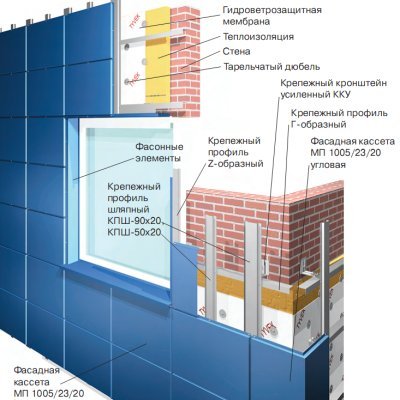

Схема вентильованого фасаду
Встановлення фасадних касет МП 2005/25/30
Надійний і простий кріплення для вентильованих фасадів – саморіз 4,8 х 28
Такі елементи встановлюють знизу вгору. Перед монтажем їх бічні сторони звільняють від захисної плівки. Низ касет замикають до початкової планки, а їх верх кріплять до несучих вертикальних профілів за допомогою оцинкованих саморізів 4,8 х 28.
Елементи кріплять нарезающими гвинтами. Верхню касету замикають за верх попередньої деталі.
Вертикальний проміжок між касетами фасаду (руст) встановлюється шаблоном від 5 до 30 мм. Рекомендоване значення цієї величини – 30 мм.
Додаткові елементи конструкції
Перед монтажем слід подбати про додаткову оснащенні, в яку входять такі елементи:
- фасонний фартух;
- кутник кріплення вент фасадів;
- вентиляційна решітка.
Фасадні вентиляційні решітки призначені для захисту простору між облицюванням і стіною від потрапляння сторонніх предметів і забезпечення циркуляції повітря. При їх виборі слід вивчити фото з каталогів фірми-виробника, щоб вся система виглядала гармонійно.
Фасонні фартухи забезпечують проходження повітря і запобігають попадання опадів між облицюванням і стіною підстави.
На закінчення статті
Якщо ви зважитеся зробити фасад своїми руками, то ми рекомендуємо, крім вивчення порад і рекомендацій статті, подивитися докладний відео від фахівців монтажу подібних систем.
