Як поєднати алюмінієвий і мідний проводи і чи можна поєднати

Багато квартири обладнані проводкою, яка складається з алюмінієвих проводів. Підключаючи різноманітні прилади необхідно чітко представляти і дотримувати прості правила взаємодії провідників з міді і алюмінію.

На просторах інтернету існує думка про те, що такі дроти з’єднувати не можна. Частково це дійсно правда! Не будемо вдаватися в складні розрахунки електротехнічних потенціалів, а скажемо лише те, що покривши провід олов’яно-свинцевим припоєм, ви можете його поєднувати практично з усіма провідниками. Розглянемо кілька методів сполучення.

Як поєднати алюмінієвий і мідний проводи і чи можна поєднати

Об’єднання провідників за допомогою клем

На даний час набирає популярність спосіб з’єднання провідників за допомогою клемної колодки. Переваги тут полягають у тому, що за досить короткий проміжок часу ви зможете надійно і ефективно закріпити потрібні вам контакти.

  • Зачищаємо два кінця проводу (на довжину 6 мм) для їх подальшого об’єднання з клемної колодкою;
  • Вставте кожен дріт у відведений отвір і затисніть гвинтом. Зверніть увагу на те, що затягувати гвинт необхідно з незначними зусиллями;

Даний спосіб дуже практичний при підключенні будь-яких освітлювальних приладів.

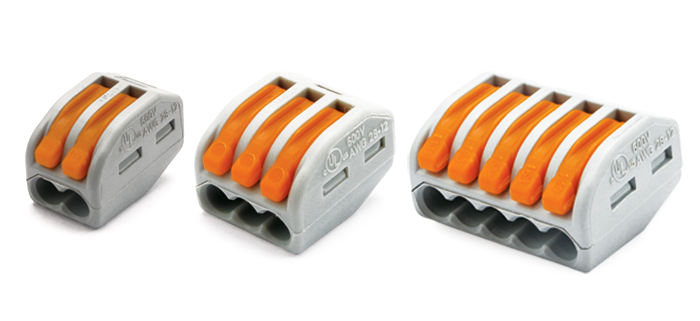

Клеми Wago

Вже давно на ринок зайшли імпортні клеми Wago німецького виробництва. Клеми даного виробника поділяються на дві категорії:

Одноразові (провід вставляється без можливості подальшого вилучення)

Дані клеми дуже прості в експлуатації. Пружинні одноразові клемні колодки Wago дозволяють зафіксувати різні провідники. Все що вам потрібно – це застосувати невелике зусилля для того, щоб вставити дріт в спеціальний отвір, яке розташоване безпосередньо на самій колодки Wago.

Як поєднати алюмінієвий і мідний проводи і чи можна поєднати

Однак у разі вилучення, можливо поява деформації пружинного пристрою, яке зробить неможливим подальше використання клемної колодки. Саме це є головним недоліком одноразового клемника.

Багаторазові (провід можна багаторазово вставляти, так і виймати)

Багаторазові клеми більш практичні. Для фіксування мідного і алюмінієвого провідника вам необхідно:

  • Оголити провід, знявши з нього ізоляцію на довжину близько 10 мм;
  • Перевести помаранчевий важіль у верхнє положення;
  • Вставити потрібні вам проводу в клемну коробку;
  • Повернути важіль у вихідне положення;

Проробивши ці нескладні кроки, дроти будуть надійно зафіксовані в клемі. «Wago» дозволить вам швидко і ефективно поєднати контакти, але це може обійтися вам дорожче, ніж так звані традиційні методи.

Різьбове з’єднання

Розглянемо один з найбільш надійних методів з’єднання мідних і алюмінієвих контактів. Полягає він у з’єднанні проводів гвинтом з гайками. Цей спосіб гарантує відмінну провідність електропроводки на весь час експлуатації.

Основна перевага полягає в тому, що дане кріплення дуже легко розібрати, а також у можливості використання кількох провідників. Їх кількість обмежується виключно довжиною гвинта.

Як поєднати алюмінієвий і мідний проводи і чи можна поєднати

Варто зауважити, що різьбове з’єднання використовують при будь-якому поєднанні металів, але не можна допускати прямого контакту між міддю і алюмінієм. Щоб організувати роботу з використанням цього методу необхідно:

  • Зачищаємо провідники (довжина зачистки залежить від діаметра гвинта);
  • Надягаємо на гвинт пружинну шайбу, потім просту;
  • Зачищений ділянку проводу скрутіть у вигляді кільця, надіньте просту шайбу, після чого одягніть колечко другого провідника;
  • Закріпіть гвинт гайкою і шайбою;

Даний метод досить практичний, адже він не вимагає від вас вузьких знань у якій-небудь області.

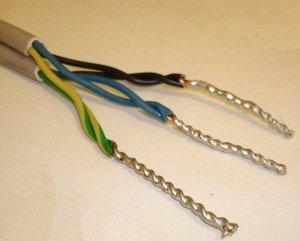

Скрутка

Скрутка – це один з найпростіших способів з’єднання з усіх існуючих. Але необхідно відзначити, що є і недолік, який полягає в тому, що із-за перепадів температури і деяких інших факторів метали можуть розширюватися, що призводить до утворення щілин. В результаті зв’язок між провідниками може бути як частково, так і повністю порушена.

Щоб забезпечити необхідну механічну міцність, скрутку слід виконувати так, щоб проводи обвивалися один про одного. Існують різні варіації скруток, але майте на увазі, що провідники повинні оповитися один про одного не менше 5 разів.

Не можна допускати прямого контакту між проводами. Після скручування слід забезпечити хоча б мінімальну герметизацію. Цього можна досягти за допомогою різних водостійких лаків.

Нероз’ємне з’єднання

Нероз’ємне фіксування мідного і алюмінієвого провідника включає в себе всі переваги різьбового способу з’єднання, але тут відсутня можливість багаторазового складання. Для цього вам доведеться зруйнувати один елемент системи – заклепку.

В даний час заклепки знайшли широке застосування для фіксування тонкостінних об’єктів, а також при створенні інтер’єру в житловому приміщенні.

Переваги нероз’ємного з’єднання:

  • Відносно невелика ціна;
  • Швидкість;
  • Надійність;
  • Простота;
  • Практичність;

Отже, щоб застосувати цей метод з’єднання на практиці слід підібрати потрібний вам розмір і діаметр заклепки. Суть полягає в тому, що відбувається втягування з подальшим відсіком сталевого стрижня, який в свою чергу пройде через заклепку. Стрижень має властивість розширюватися і при втягуванні він трохи розширює саму заклепку.

Цей спосіб також має спільні риси з різьбовим з’єднанням:

  • Зачистите провідники;
  • Зачищений ділянку скрутіть у вигляді кільця (діаметр повинен бути трохи більше, ніж діаметр заклепки, приблизно 5 мм);
  • На заклепку надіньте алюмінієвий провідник, а після пружинну шайбу;
  • В кінці одягайте мідний провідник і закріплюйте конструкцію плоскої шайбою;
  • Вставте стрижень в заклепочник, а потім, приклавши невелике зусилля, стисніть його ручки до клацання. Готово!

Отже, вибираючи різьбове або нероз’ємне з’єднання, ви забезпечите стабільну і ефективну роботу провідників, при цьому витративши зовсім небагато часу!

Бліц-поради

  • Не варто поспішати, виконуйте всі дії послідовно і акуратно;
  • У разі якщо мідний дріт раптом виявиться «багатожильним» раціональніше слід попередньо його припаяти;
  • Не варто поміщати клемну колодку під штукатурку без її попереднього розміщення в спеціальній розподільній коробці;
  • Якщо у вас немає досвіду, то краще не використовуйте паяння або зварювання;
  • Наберіться терпіння, і результат не змусить себе чекати;
