Будівництво будинків завжди починається з визначення необхідної житлової площі, від цього параметра залежить глибина закладки фундаменту і підсумкова вартість будівлі. Щоб невеликої земельної ділянки вистачило ще на організацію городу, лазню і альтанку, не можна розширювати житло в горизонтальному напрямку, зведення додаткового поверху коштує занадто дорого. Збільшити житловий простір у такій ситуації допоможе мансардний дах своїми руками.

Зміст статті

1 Різновиди мансардних дахів
2 Переваги ламаної мансардного даху
3 Конструювання мансардного даху
4 Конструкція кроквяної системи
5 Послідовність робіт
6 Відео-інструкція

Зміст

Різновиди мансардних дахів

Мансарда – опалювальне або холодну простір під дахом, який використовують як житлового. Згідно будівельним нормам, в мансардному приміщенні необхідно обладнати вікна для природного освітлення і стелі достатньою для людини висоти. Кімнати під покрівлею, в яких ці умови не дотримуються, називають горищем. Для влаштування мансарди підходять такі види дахів:

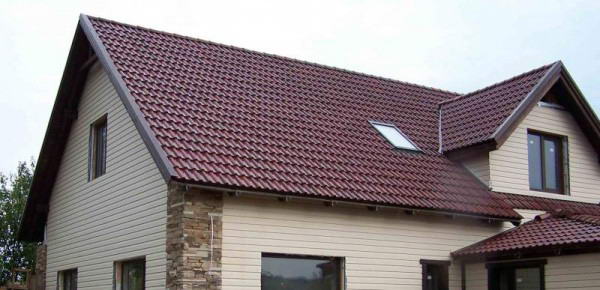

Двосхилий. Найпростіша конструкція для обладнання мансарди. Вона складається з двох скатів прямокутної форми і трикутних фронтонів. Щоб домогтися потрібної для житлового приміщення висоти стель, необхідно закласти дуже крутий кут скатів. Це збільшує площу і вага двосхилим даху, роблячи її монтаж економічно недоцільним.

Мансардна двосхилий дах
Вальмовий. Конструкція вальмового даху складається з двох трапецієподібних скатів і стількох же трикутних, розташованих над торцевими стінами замість фронтонів. Висоти стелі під вальмами не вистачає для житлового приміщення, тому площа мансарди виходить занадто маленькою. Однак, її достатньо для організації складування речей або зимового зберігання припасів, якщо вона не опалюється.
Вальмовий мансардний дах

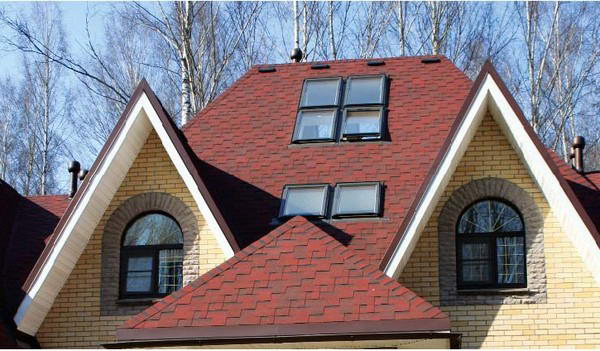

Напіввальмові. Особливість полувальмовой даху в тому, що її торцеві скати не повністю замінюють фронтони, а частково. Вальми маленького розміру не знижують висоту стелі, тому монтаж полувальмовой даху в якості мансардної цілком можливий. Єдиний мінус такого варіанту – складність кроквяної системи і велика витрата покрівельного матеріалу.
Напіввальмові мансардний дах

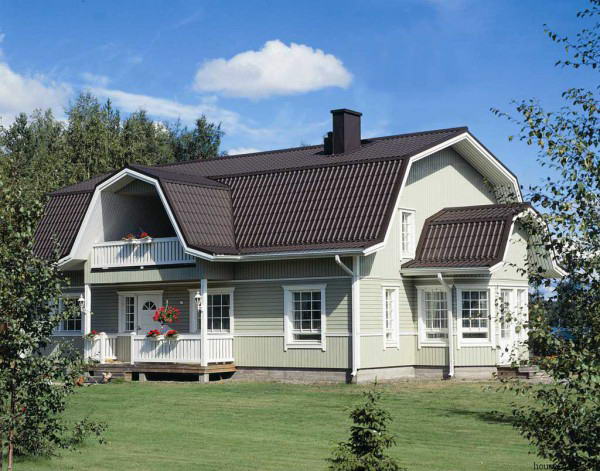

Ламана. Це різновид двухскатного виду покрівлі, скати якої складаються з двох частин, які мають різний кут нахилу. Верхня частина ламаної даху більш полога, а нижня – крута. Така конфігурація дозволяє більш ефективно використовувати простір, не збільшуючи витрати на будівництво. Ламана дах – найдоступніший варіант того, як побудувати мансардну дах з мінімальними вкладеннями.

Ламана мансардний дах

Монтаж мансардного даху, придатної для проживання, передбачає обов’язкову термоізоляцію, організацію природного освітлення за допомогою мансардних або вертикальних вікон та примусової вентиляції.

Переваги ламаної мансардного даху

Щоб зробити простору житлову мансарду, необхідно будівництво ламаної даху. Її конструкція краще всього підходить для цих цілей, тому що:

Вона підходить для вже побудованих будинків, в яких проводять реконструкцію покрівлі з метою обладнання житлової мансарди. Ламана дах лише трохи важче звичайної двосхилим, тому така переробка не потребує посилення фундаменту.

Під дахом такого типу можливий монтаж дворівневої мансарди, якщо висота стель 5 м або вище.

Підвищення енергоефективності будинків. Монтаж ламаної даху, навіть якщо її не опалювати, створює товсту повітряний прошарок між коником і стелею першого поверху, за рахунок якої зберігається тепло в опалювальних приміщеннях.

Можливість облаштування балкона. Трапецієподібний фронтон ламаної покрівлі ніби створений для того, щоб на ньому встановити просторий балкон.

Зверніть увагу, що будівництво мансардного даху будь-якого типу коштує дорожче звичайної, щоб зробити її придатною для життя, буде потрібно установка дорогих мансардних вікон, утеплення та монтаж вентиляційної системи.

Конструювання мансардного даху

Перед тим, як побудувати мансардну дах, необхідно виконати розрахунки її параметрів та накреслити схему взаємного розташування елементів. Так як центральним критерієм є корисна площа мансарди, то потрібно відштовхуватися саме від неї:

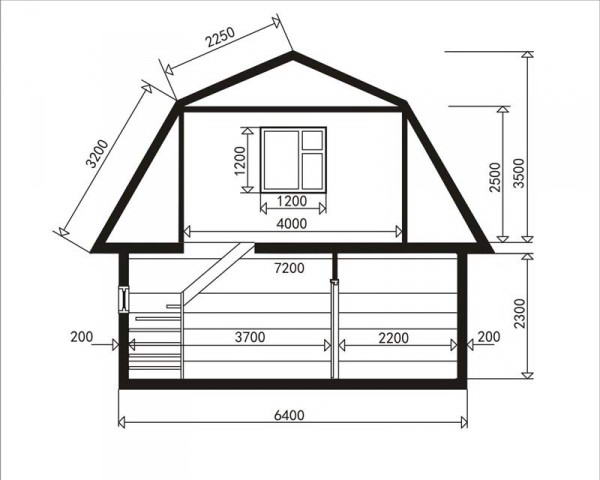

Схема мансардної ламаної даху з розмірами

На аркуші паперу накресліть коробку споруджуваного будинку з розмірами, обов’язково дотримуючись масштабу. Визначте середину торцевої стіни, відкладіть вгору від цієї точки бажану висоту стель. Мінімальне значення цього параметра – 2, 5 м. Не забудьте врахувати товщину перекриттів.

Поверніться до середини торцевої стіни, ліворуч і право відміряйте бажану ширину мансардного приміщення. Вгору від цих точок проведіть лінії довжиною, рівній висоті стелі. З’єднайте їх між собою. Отриманий прямокутник позначає межі мансарди.

Від середини торцевої стіни вгору відміряйте відстань до коника даху. Коник розташовують на висоті 1,2-1,5 м від стелі мансарди. Від коника до кутах прямокутника, що позначає мансарду, проводять прямі лінії, верхні частини схилів ламаної даху. Потім накреслити нижню, більш круту частина схилу, і схема даху готова.

Визначити кути нахилу скатів ламаної даху можна за допомогою транспортира або подивитися в таблиці готових значень відношення довжини ската до ширини.

Крім того, потрібно впевнитись, що отримали значення кута схилу відповідає погодних умов в районі зведення будинків і покрівельного матеріалу, монтаж якого ви плануєте. Будівельна кліматологія дає рекомендації з вибору кута нахилу скатів, виходячи з даних про вітрової, снігової і дощової навантаженні. Будівництво ламаної даху без дотримання цих норм загрожує зриванням покрівлі при шквалистому вітрі, обвалом конструкції під час снігопадів і протіканнями від зливових дощів.

Конструкція кроквяної системи

Пере тим як побудувати дах мансарди, необхідно розібратися з яких елементів вона складається. Каркаючи будь даху – кроквяна система, як скелет, несуча тяжкість конструкції. Вона складається з наступних частин:

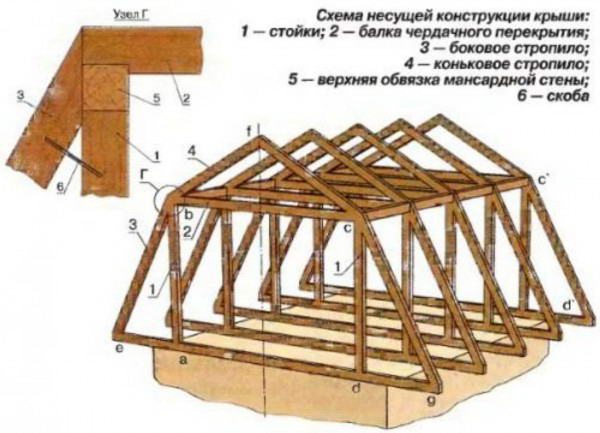

Кроквяна система ламаної мансардного даху

Мауерлата. Мауэрлатный брус укладають на верхній край кладки будинку, щоб пом’якшити кріплення зі кроквяної системою і рівномірно розподілити навантаження. Дерев’яних будинків з бруса і колоди монтаж мауерлата не потрібно, так як цю роль у них виконують крайні вінці, укріплені стяжками із скоб або нагелів.
Крокв. Кроквяні ноги формують скати. У ламаної даху є два різновиди крокв – верхні і нижні. Верхні розташовують від коника до затягування, а нижні від затягування до мауерлата.
Коника. Конькового з’єднання знаходиться в місці, де кроквяної ноги однієї пари з’єднуються накладкою з металу або бруском. Це найвища точка покрівлі.
Затяжок. Затягування являють собою горизонтально встановлені дошки, які стягують разом крокви з однієї пари. Верхня тяга, розташована під коником, називається ригель і має більш товсте розтин. Будівництво ламаної даху також передбачає встановлення нижньої головки, яка виконує функції балок перекриття і є основою для настилу підлоги мансарди.
Стійок. Стійки з товстого бруса встановлюють на затягування для підтримки коника або крокв. Монтаж стійок виконує тільки вертикально.
Підкосів. Підкоси встановлюють діагонально, під кутом до кроквяних елементів, наголошуючи в затяжку або стійку. Ці елементи потрібні для підтримки довгих крокв, які вгинаються від своєї ваги.
Сутичок. Сутички являють собою дошки, які з’єднують дві поруч розташовані вертикальні опори.
Бабки. Бабка – підвісний елемент кроквяної системи, що з’єднує коник і верхню затяжку.

Всі частини кроквяної системи виготовляють з деревини високої якості, перетин якої обчислюється при розрахунках, для зручності тих, хто виконує монтаж своїми руками, існують таблиці з рекомендованими значеннями в залежності від довжини, сорти і відстані між елементами.

Послідовність робіт

Щоб якісно побудувати мансардну дах, потрібно строго дотримувати технологію і послідовність монтажу. Зверніть увагу, що навіть досвідченому майстру складно впоратися з установкою поодинці з причини великої ваги крокв, так що починаючому умільцю потрібна допомога 1-2 підсобників. Будівництво покрівлі ламаного типу виконують в наступному порядку:

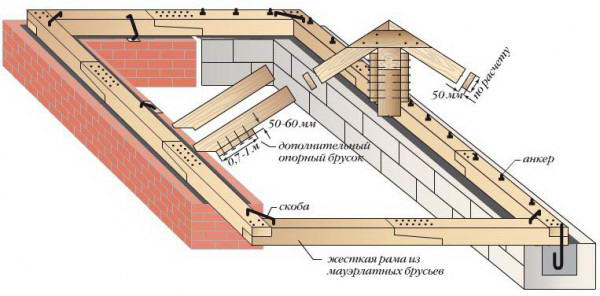

Монтаж мауерлата. Мауэрлатный брус фіксують на верхню частину фронтальних стін вздовж майбутніх скатів. Якщо всередині перекривається будинку є несуча перегородка, яка використовується у спорудженні кроквяної системи, на неї встановлюють лежень. Мауерлат укладають на гідроізоляцію, а сам брус покривають антисептичним складом для збільшення терміну його служби.

Способи монтажу мауерлата

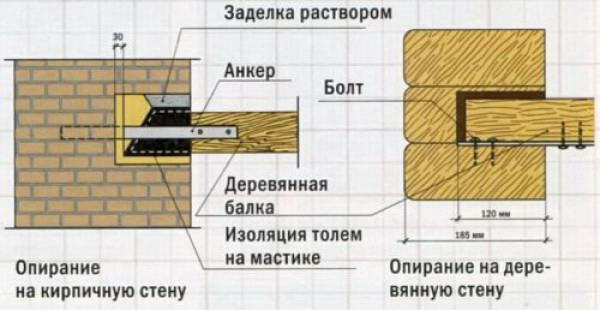

Установка балок перекриття. Це можна зробити двома способами: поверх мауерлата або на заздалегідь підготовлені виступи в стіні. Перший варіант дозволяє розширити простір мансарди з допомогою виносу балок за периметр коробки будинку. Поверх балок перекриття споруджують тимчасовий настил з дощок, не закріплюючи їх цвяхами. Настил потрібен для зручності складання кроквяної системи.

Варіанти установки балки перекриттів

Монтаж стійок. На рівній відстані від середини балки перекриття встановлюють вертикально першу стійку і закріпити за допомогою 2-3 металевих кутників. Виконують ті ж дії з останньою і натягують між ними шнурку. Орієнтуючись по шнуру, закріплюють всі інші стійки на кожній балці перекриття. Щоб вертикальність елементів не порушилася, тимчасово монтують на цвяхи укосини.

Установка ригелів. На дві стоки зверху укладають брус того ж перетину і фіксують на металеві куточки. Виконують цю операцію з кожною парою стійок.

Закріплюють нижні кроквяні елементи. Верхній кінець ноги кріплять до стійки, а нижній – на балки перекриттів або мауэрлатный брус. Кріплення виконують за допомогою скоб, саморізів або цвяхів. Якщо будинок дерев’яний, не дав усадку, нижні з’єднання виконують, використовуючи металевий кріплення за типом повзуна, щоб дах не деформувалася в процесі висихання деревини будинку.

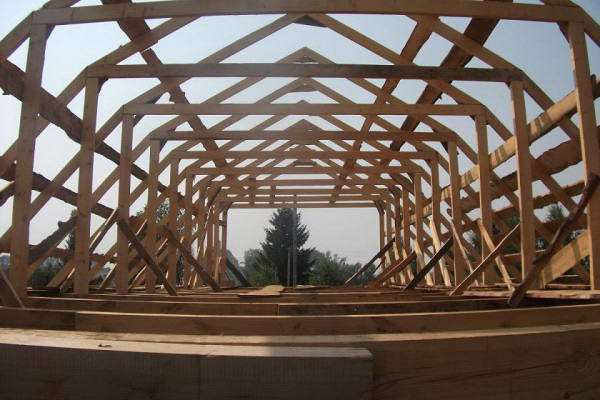

Фіксують верхні крокви. Виготовляють ноги по одному лекалу. У верхній частині їх з двох сторін закріплюють за допомогою металевої пластини, а в нижній використовують цвяхи або скоби.

Встановлені крокви мансардного даху

Між ригелем і коньковим з’єднанням підвішують бабцю, регулюючи її натягом таким чином, щоб основну вагу затягування припадав на коник.

Прилаштовують рейки контр-обрешітки, поверх них будівельним степлером закріплюють гідроізоляційну плівку і решетування. Укладають покрівельний матеріал.

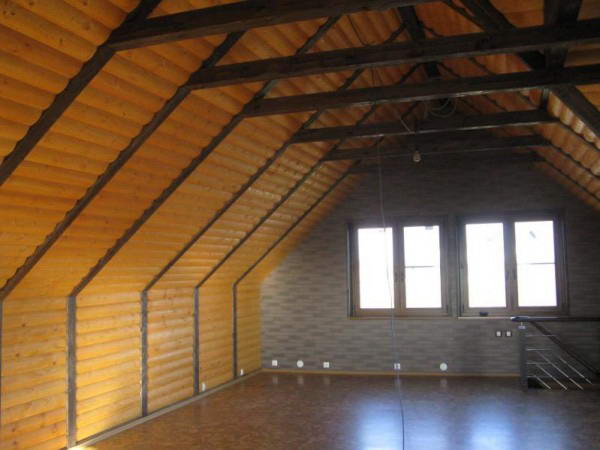

Обшивають фронтони, не забуваючи залишати отвори для вікон. Утеплюють фронтони і скати даху зсередини. Споруджують каркас, обшивають стіни і стеля мансарди. Виконують внутрішню обробку і вставку вікон.

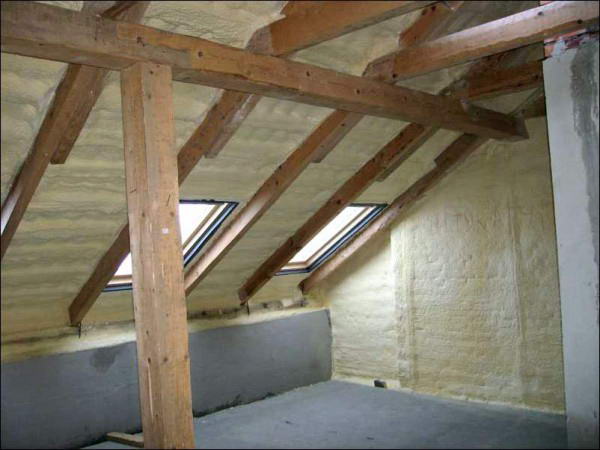

Утеплення мансарди зсередини

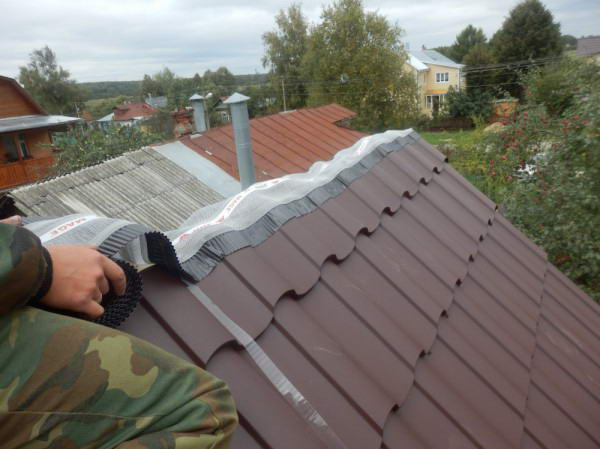

На схилах даху встановлюють водостічний жолоб і трубу, відводить воду в зливову каналізацію. Обладнують систему примусової вентиляції і коньковий аератор.

Монтаж вентиляційної стрічки і аераторів коник мансардного даху

Мансардний дах своїми руками – хороший вихід, коли в будинку стало тісно, а можливості капітальної реконструкції або надбудови другого поверху немає. Зроблена з розумом мансарда – затишне приміщення, по комфорту не поступається решті кімнат в будинку.
