Фундамент – це основа будь-якої будівлі, будь то громадську будівлю або житловий будинок. Під час кладки даного конструктивного елемента всі необхідні роботи потрібно виконувати особливо ретельно і максимально акуратно (це стосується, як і фундамент під цегляну стіну, так і фундамент під будинок з цегли) так як саме від вибору виду самого заснування, від якості виконаної роботи і від використовуваних будівельних матеріалів під час укладання фундаменту залежить його довговічність та експлуатаційні властивості. Якісно побудувати і посилити фундамент для будинку з цегли можна власноруч без яких – небудь спеціальний навичок і умінь в області будови. Найголовніше – це розібратися у всіляких типах фундаментів, вивчити переваги та недоліки кожного бетонного підстави, а саме головне вміти правильно і акуратно звертатися зі спеціальним будівельним інструментом.

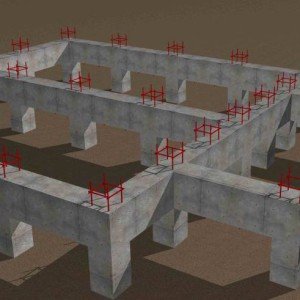

фундамент для цегляного будинку 3д

Перед тим як почати будувати фундамент вкрай важливо визначити вагу масивного і важкого будівлі, так як якщо не врахувати цей параметр і побудувати основу, яка може не витримати вагу будинку можна понести значні збитки як фінансові, так і тимчасові. Приміром, якщо фундамент не витримає вагу житлового будинку, то по всьому його периметру можуть почати з’являється різні тріщини, відколи й дірочки, а виправити і посилити цегляний фундамент будинку їх набагато дорожче і складніше, ніж відразу побудувати якісний і довговічний фундамент.

Саме тому перед початком зведення вкрай важливо зробити детальний технічний аналіз майбутньої споруди.

В основному самими довговічними і міцними є такі види фундаментів для цегельного будинку:

стовпчастий фундамент для цегельного будинку;
пальовий фундамент під і для цегельного будинку;
монолітний фундамент
плитний фундамент під цегляний будинок;
буронабивної фундамент для цегельного будинку;
мелкозаглубленний фундамент під і для цегляного будинку.

Виключно вищеперелічені фундаменти є універсальними і здатні витримати вагу практично будь-якої споруди (незалежно від її типу і ваги).

Також під час вибору виду фундаменту вкрай важливо дотримуватися ряду стандартних вимог і основоположних норм для кожного типу.

Отже, насамперед необхідно розглянути фізичні і механічні особливості і властивості грунту. Наприклад, його рельєф, глибина грунту, рівень підводних грунтових вод і так далі.

Важливо знати: для того щоб отримати детальну карту вашої ділянки зі всієї необхідної вам інформацією краще всього запросити професіонала геолога, який за окрему плату складе вам повну карту вашого земельної ділянки з урахуванням всіх проблем і особливостей.

Також існує народний метод, за яким можна дізнатися практично все про вашу ділянку. Наприклад, необхідно розпитати сусідів про загальний стан ґрунту, а для того щоб визначити рівень підводних грунтових вод необхідно на декількох квадратах вашої землі прорубати до води невеликі отвори (в середньому в глибину вони не більше двох – трьох метрів).

Зміст

Детальна характеристика різних типів фундаменту

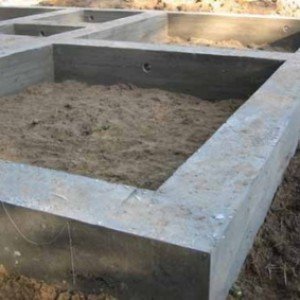

стрічковий фундамент для цегляного будинку

Стрічковий фундамент для цегляного будинку.

Даний вид підстави для дому є дуже популярним серед початківців будівельників. Цей фундамент зводиться виключно під цегляний будинок з можливістю його подальшої заміни. Головна перевага даного виду фундаменту – це можливість витримувати без перебільшення колосальні навантаження, а також основною перевагою цього фундаменту є мала конусність будівельних матеріалів і невеликий обсяг земельних робіт. Внаслідок чого загальна вартість самого фундаменту значно дешевше, ніж у аналогічного за характеристиками і властивостями бетонного.

Процес кладки

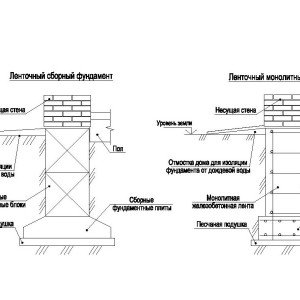

стрічковий монолітний фундамент

Стрічка фундаменту розміщується по всьому периметру будівлі і під його внутрішніми, а також несучими стінами. Також якщо ви вирішили побудувати стрічковий фундамент, то можливість спорудження погреба або підвалу не стане зайвою.

Існує два основних типи стрічкового фундаменту:

Монолітний – це цілісна конструкція, яка була додатково укріплена армиром і характерна своєю високою міцністю.

Збірної фундамент – це основа, яка може складатися з декількох кам’яних або бетонних блоків. Такий фундамент зводиться набагато швидше, ніж монолітне підставу, а процес випадки необхідного ремонту – відновлення не помітне особливо багато часу і праці.

Для зведення стрічкового фундаменту необхідно:

Необхідно повністю і ретельно розчистити ваш земельну ділянку від зайвого сміття;
Необхідно викопати глибоку траншею. Зробити це можна проїхавшись по ділянці великим і масивним фермерським трактором;
Утворилися траншеї необхідно до країв залити водою і трохи присипати шаром з піску і дрібного гравію (товщина шару не більше двісті міліметрів);
Далі потрібно зробити каркас з міцної арматури;
Заздалегідь приготовленим бетонному залити все опалубки;
Фундамент повинен остаточно просохнути (не більше одного місяця);
Після того як бетон висох необхідно провести хорошу гідроізоляцію від підводних грунтових вод;

зміцнення стрічкового фундаменту

Під час кладки фундаменту не можна забувати про його надійному зміцненні:

Від металевої в’язального дроту необхідно відрізати приблизно тридцять сантиметрів і вийшов відрізок скласти навпіл;

В ліву руку взяти відрізок, а в праву – гачок для в’язання.

Петлю гачка вставити в петлю дроту;

Дротом обв’язати арматуру;

І зробити три – чотири оберти навколо осі арматури;

Вийняти гачечок з петлі для в’язання.

Відео-інструкція по вибору і укладання стрічкового фундаменту

Цегляний будинок на пальовому фундаменті.

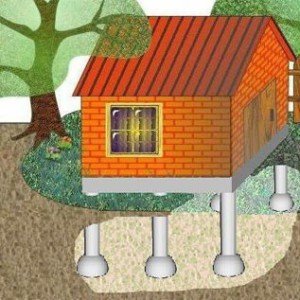

цегляний будинок на пальовому фундаменті

Даний тип фундаменту потрібно облаштовувати виключно в місцях, де грунт має розсипчасту структуру і, на превеликий жаль не здатний витримати велике навантаження і вага.

Завдяки своїй унікальній структурі пальовий фундамент рівномірно розподіляє вагу споруди і направляє його на найбільш надійні та міцні ділянки грунту.

Його конструкція складається з двох основних елементів:

Окремого паля;
Зв’язка паля.

Важливо знати: пальовий фундамент необов’язково будувати на, так би мовити хиленьких грунтах його цілком можна розташувати на звичайному по своїй структурі грунті і тим самим заощадити кількість витрачених будівельних матеріалів і свій час.

схема пальового фундаменту

Але, як і кожної медалі у пальового фундаменту є своя темна сторона. А полягає вона в тому, що без наявності спеціальної робочої техніки зробити основу для цього фундаменту, на жаль, ніяк не вийде.

Для створення пальового фундаменту необхідно:

Необхідно повністю і ретельно розчистити ваш земельну ділянку від зайвого сміття;

Намітити місця палі. Для цього необхідно у місцях, де буде розташовуватися паль, зробити невелику виїмку;

Використовую спецтехніку необхідно просвердлити отвори для майбутніх пальових колодязів;

Далі необхідно попередньо підготувати і зварити металеві прути для формування армованого каркаса;

Після того як буріння колодязя завершилося в отвір необхідно закинути гравій з невеликою кількістю піску;

Після всього цього всередину необхідно залити бетон;

Дати бетону висохнути і зміцніти.

Відео по пальовім фундаменту:

Плитний фундамент.

Мабуть, в плані кладки і облаштування найпростішим типом фундаменту є плитковий.

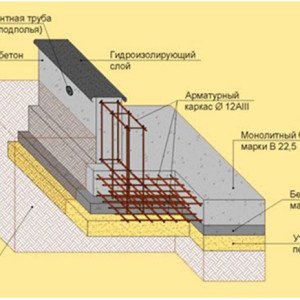

плитний фундамент

Так як сам по собі він представляє одну велику плиту з заліза і бетону, на яку в майбутньому буде спиратися будинок. Мабуть, основною перевагою даної основи для будинку є його універсальність, так як на відміну від пальового плитковий фундамент можна зводити на будь-якому грунті незалежно від його особливостей будови і загального стану. Приміром, навіть якщо грунт на вашій земельній ділянці нерівномірний, то фундамент повністю розподілить вага всього будинку без нанесення шкоди самій будівлі.

Основні три види плитного фундаменту під цегляний будинок:

Незаглиблений фундамент для будинку з цегли (глибина підстави будівлі не перевищує тридцяти сантиметрів);

Мелкозаглубленний фундамент під і для цегляного будинку (засідання фундаменту не перевищує п’ятдесяти сантиметрів);

Глибоко закладений фундамент для цегляної будівлі (фундамент має глибину до ста сантиметрів).

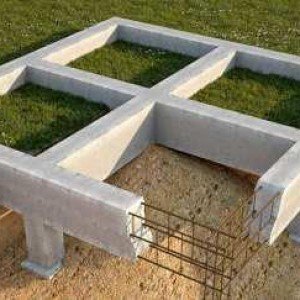

Плитний Фундамент залізобетонний з монолітним ростверком

Якщо ви вирішили класти фундамент власноруч, то найпростішим і надійним варіантом буде – малозаглиблений цілісний фундамент. Цей вид підстави для будинку дозволить суттєво заощадити кошти на будівельному матеріалі та земельних роботах.

Процес укладання плиткового фундаменту:

Необхідно повністю і ретельно розчистити ваш земельну ділянку від зайвого сміття;
Далі треба викопати невелику яму (ямка повинна бути трохи товще товщини майбутнього фундаменту);
Слідом ми ретельно розрівнюємо поверхню будівельних робіт і укладаємо шар піску і щебеню, а зверху не поспішаючи заливаємо тонкий бетонний шар;
Так як для плиткового фундаменту необхідно більш якісно теплоізоляція, гідроізоляція поверх шару бетону накладається товста поліетиленова плівка разом з руберойдом і пінопластом;
По всьому периметру фундаменту необхідно зробити опалубку;
Після робимо зміцнюючий каркас з арматури;
Ну а завершальний етап – це заливка бетону.

Відео по установці плитного фундаменту під цегляний будинок:

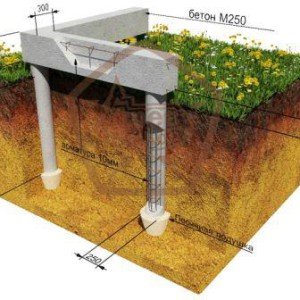

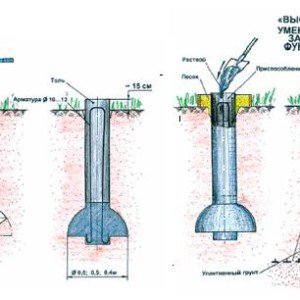

буронабивної фундамент для цегляного будинку

Буронабивної фундамент для цегляного будинку.

Буронабивної фундамент – це основа, яка розподіляє і передає навантаження від будівлі на грунт за спеціальний бетонних паль, які закриваються плитою з бетону і заліза.

Процес укладання буронабивного пальового фундаменту:

Для початку необхідно повністю і ретельно розчистити ваш земельну ділянку від зайвого сміття;
В утворену щілину потрібно залити будівельний бетон; Його необхідно заливати акуратно і потроху постійно рівномірно розподіляючи однорідну суміш для того щоб мінімізувати можливість появи пухирців повітря та інших небажаних наслідків.
Далі ручним або автоматичним буром необхідно пробурити невелику щілину;

Важливо знати: якщо на вашій земельній ділянці грунт не особливо хороший і має неоднорідну структуру, то доцільніше встановити опалубку для палі;

Після того як процес заливання бетону завершено місце заливки для кращої теплоізоляції необхідно прикрити щільною поліетиленовою плівкою (також вона необхідна для тимчасового захисту невысохшего бетону від різних умов. Наприклад, від невеликих опадів і так далі).

Важливо знати: як вже стало зрозуміло кладка буронабивного фундаменту досить проста. Найголовніше – це правильно розрахувати весь процес роботи і необхідно кількість будівельних матеріалів.

Але у медалі є і зворотня сторона. Для того щоб фундамент був міцним і прослужив вам багато років необхідно точно розрахувати і саму конструкцію основи споруди.

Для того щоб виконати розрахунок всієї конструкції необхідно врахувати несучу здатність всіх паль і їх загальна кількість.
Відео з укладання буронабивного фундаменту:

Формули будівельного розрахунку

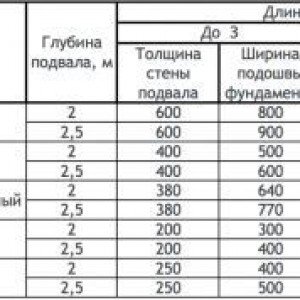

таблиця розрахунку фундаменту

Для того щоб виконати се необхідні математичні розрахунки кількості паля у фундаменті необхідно знати всього лише два основних параметри:

Загальна вага самої будівлі;

Несучі властивості кожної стінки окремо.

Ну а всі обчислення проводяться за допомогою цієї формули:

? = m R F.

Давайте розглянемо по порядку:

R – це загальне розрахункове опір грунту на прийняте.
F – загальна площа опори.
m – це підсумковий коефіцієнт умов будівельної роботи палі в грунті (приймаємо m=1).

Розрахунковий опір грунту приймається для пісків з будь-яким рівнем вологості три – чотири з половиною кгс/сантиметр квадратний, один — шість кгс/сантиметр квадратний, п’ять — шість кгс/сантиметр квадартный.

На самій же практиці обчислення міцності паля визначається від марки використовуваного бетону, який застосовувався при її виготовленні. Цифра в марці бетону показує, яку максимальну навантаження здатна витримати паля на квадратний сантиметр її загальної ваги. Приміром, паля з бетону М сто, поперечного перерізу двісті на двісті міліметрів дорівнює чотириста квадратних сантиметрах. Тобто фундамент може витримати навантаження до сорока тисяч тонн.

Як підсилити фундамент цегляного будинку

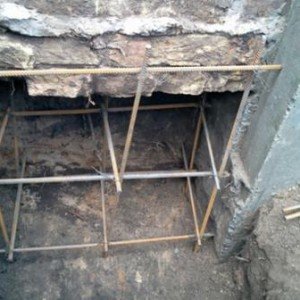

посилення фундаменту цегляного будинку

Іноді трапляються ситуації, коли після закінчення певного кількості проміжку часу фундамент вашого будинку втратив свою масивність і стійкість. Саме в цій ситуації необхідно термінове зміцнення основи споруди. Мабуть, першим ділом в голову приходить думка збільшення площі фундаменту. Але, таке вирішення проблеми не завжди можливо і ефективно.

Давайте детальніше розглянемо інші варіанти зміцнення фундаменту вашого будинку:

Посилення методом ін’єкції. Для цього необхідно вибрати найбільш придатний грунт на вашій земельній ділянці і за допомогою спеціального будівельного цементного пістолета під великим повітряним тиском зробити набрызгать зміцнюючого розчину на сам фундамент.

Спосіб зміцнення з допомогою паля. Дуже поруч зі стінками фундаменту необхідно вирити невеликі колодязі, в які необхідно залити новий фундамент.

Кладка обойми із заліза й бетону. По периметру всього фундаменту необхідно зробити опалубку, в яку потрібно буде помістити зміцнюючий каркас залитий бетоном.

Облаштування спеціальних захисних та зміцнюючих стінок. Навколо фундаменту вибирається земля, в якій буде облаштована опалубка, залита бетонним розчином.

Розширення підкладки фундаменту. В якійсь мірі цей спосіб зміцнення фундаменту схожий з облаштуванням захисних стінок з єдиною різницею – у випадки з розширенням підкладки ширина фундаменту може збільшитися від п’ятдесяти до ста сантиметрів.

Як зміцнити фундамент цегляного будинку відео:

Висновок

Як вже стало зрозуміло заливка фундаменту для цегляного будинку справа не з простих і дуже відповідальна. Під час будівельних робіт необхідно враховувати усі можливі фактори. Наприклад, загальний стан і тип грунту на вашій земельній ділянці, а від виду вашої будівлі безпосередньо залежить вибір виду майбутнього фундаменту.

Але, якщо ви прислухаєтеся до наших простим і в той же час дієвих порад, то всі будівельні та земельні роботи не принесуть вам особливих зусиль, а фундамент буде служити вірою і правдою ще довгі і довгі роки.
