Здрастуйте дорогі наші читачі!
Сьогодні ми хочемо з вами поговорити на тему будівництва балкона своїми руками. Комусь може видатися, що цей захід не таке складне. Проте це враження оманливе. Для того, щоб потім не було болісно боляче за даремно витрачені гроші і час, а також не допустити втрати зовнішньої привабливості будівлі будинку, слід до цього питання підійти з особливою відповідальністю. В Першу чергу, не поміщає проаналізувати розміри лоджії в цегляному будинку, а потім підібрати найбільш підходящий варіант.
Отже, давайте обговоримо такі питання:
Зміст:
- 1 Будівництво колон під балкон
- 2 Виконуємо “монастирську затяжку”
- 3 Споруджуємо арку під балконною плитою.
- 4 Розташування балконної плити
- 5 Ставимо опалубку на боковини
- 6 Трансформація “монастирської затягування” в каркас
- 7 Заливка балконної плити
- 8 Будівництво стін балкона
- 9 Виготовлення прогону під плити перекриття
- 10 Перекриття балкона
- 11 Покрівля над балконом
- 12 Потрібен балкон взагалі
- 13 Висновок
- 13.1 Наші рекомендації:
Будівництво колон під балкон
будуємо колони під балкон фото
Підібравши за проектом відповідний розмір балкона в цегляному будинку, ми приступаємо до будівництва.
Для надійності і довговічності балкона слід попередньо звести колони. Для цього слід визначитись з їх товщиною. Без використання цементного розчину необхідно викласти дві колони, одна з яких виконана в півтора цегли (380 мм), а інша в два (510 мм).
Віддаємо перевагу більш товстому варіанту коллонны, оскільки на висоті балконної плити вона буде гармонійно переходити в пилятсру. Тонка ж в даному випадку не прийнятна, тому що своїм виглядом вона б порушила загальну архітектуру будинку.
Використовувати будемо фасонна цегла темного відтінку. Один кут повинен бути заокругленим. Також слід приготувати певну кількість цегли більш світлого відтінку.
Цегла (6 штук) першого ряду слід підрізати на 15 мм. Для пиластры будемо робити те ж саме. Дану процедуру робимо з-за не кратності. Адже стіни будинку виконані з фасоного цегли, поставленого на ребро. В результаті підрізування першого ряду шви, розташовані по горизонталі співпадуть.
викладаємо колони
Перед кладкою першого ряду необхідно покласти руберойд.
Оскільки фундамент будинку виконувала інша бригада досить давно і виконала своє завдання не кращим чином, вивівши трубу з товстими стінами під колони. При перевірці діагоналі фундаменту було встановлено розбіжність у 120 мм, що досить багато. Намагаючись виправити помилки, діагоналі вирівнювали в процесі зведення стін.
Переглядаючи на фото вище, можна відзначити, що колона трохи нависає (60 мм). В нашому випадку ми будемо використовувати спосіб, де на стіну цоколя набиваються дошки (2 шт.) за допомогою “швидкого монтажу”.
Для максимального розвантаження виконаємо додатковий монтаж кладочної сітки, яку закладаємо в перші три ряди кладки. Після сітки використовувати не потрібно.
Виконуємо порядовку цегляної кладки 720 мм (десять рядів). Шви по горизонталі тонкі.
Виклавши близько 15 рядів, всередину колони слід засунути каркас, який через добу слід залити бетонним розчином.
За допомогою вертикальної арматури товщиною 12 мм робимо перев’язку каркасу, після чого продовжуємо будівництво колон.
Виконуємо “монастирську затяжку”
Всі отвори в будинку і дверні і віконні зроблені у вигляді арки. Цієї ж концепції дотримуємося і при зведенні колон. Арка повинна бути значно вище, ніж арка вхідних дверей. Це важливо, щоб все виглядало гармонійно.
арка натяжка
Далі найцікавіше. Оскільки відстань між колонами становить 3 м, конструкція арки має значний вплив і всю споруду, а саме тисне вниз і в сторони.
За попередньо складеним проектом товщина колон 510 х 510 мм, всередині яких розташовується жб стрижень 270х270х мм У висоту колони досягають 2520 мм
Виходячи з наведених параметрів, виходить, що загальна вага арки буде близько 350 кг. тобто на кожну колону аркою видавлюватися вага близько 175 кг
Навіть, якщо колони, зведені з цегли і здатні витримати пристойну навантаження по вертикалі, то тиск збоку вагою 175 кг буде для них важким випробуванням.

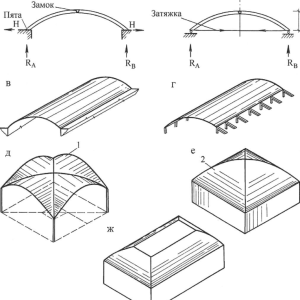

схема арки фото
Для загального розвитку: Останкінська вежа в результаті дії вітру здатна відхилятися від осі на 5 метрів, при цьому не руйнуючись. Навіть класичний ж/б стовп для електрики теж колишеться.
По закінченню часу арка здатна буде просто видавити колони і обрушиться вниз. Такий розклад справ цілком реальний і зустрічається досить часто. Докладніше можна подивитися тут. Щоб уникнути падіння арки слід виконати “монастирські затягування” над аркою, а також між колонами. Даний нюанс буде сприяти стяжці колон і прийняття на себе навантаження.
Після завершення зведення колон, необхідно їх повністю залити бетонним розчином (марка 200), після чого слід вставити заставу для “монастирської затягування” на глибину 250 – 300 мм.
Для цієї мети доцільно застосувати трубу з товстими стінами. По висоті заставна повинна підноситися над майбутньою аркою хоча б на 200 – 250 мм. Наступним кроком виконує спорудження п’яти, яка буде виконувати роль опори для арки.
Після закінчення зведення п’яти, розміщуємо шаблон (кружало), виготовлений з дерева, між колонами на стійки. Тут ви будете мати можливість подивитися як спорудити дерев’яний шаблон.
Хотілося б акцентувати увагу на тому, що орієнтовна вага арки буде становити приблизно 350 кг. Це говорить про те, що стійки слід робити максимально надійними.
Використовуючи ребристу арматуру (діаметр 12 мм — 3 жили), зварює заставні між собою.
Монастирська затягування по висоті на своєму піку повинна становити 130-140 мм для зручності проходження цегли на ребро.
В результаті виконаних робіт обидві верхівки колон об’єднані між собою. При цьому була задіяна электроварка..
Споруджуємо арку під балконною плитою.
Для спорудження арки використовуємо точно такий же цеглу, що і при зведенні колон.

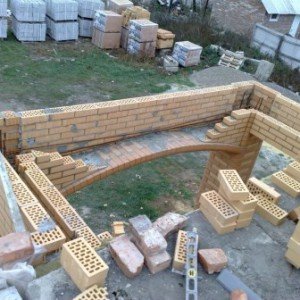

робимо арку під плитою
Нюанс: якщо ви кладку цегли виконували з яким-небудь орнаментом, то при спорудженні арки слід зробити те ж саме один до одного.
Оскільки в нашому випадку арка досить великих розмірів (3 м), ми можемо зіграти на виконанні швів, зменшити або збільшити кількість цегли в арці і т. п. При цьому не забуваємо, що в ширину арка не повинна перевищувати ширину колони — 510 мм
На шаблон, виготовлений з дерева слід нанести цегляну кладку. Це допоможе певною мірою полегшити виконання процесу.
Всі роботи краще починати з самого ранку. Погода повинна бути тепла і сонячна. Ближче до вечора шаблон прибирається, а арка чиститься від зайвого розчину.
Даний варіант арки виконувався двома людьми протягом усього літнього дня. Увечері виконали демонтаж шаблону і чистку арки від надлишків розчину.
На ранок наступного дня за допомогою лицьової цегли обжимаем арку. Цегла відсуває максимально глибоко всередину (на 40 мм). Таким чином, ми отримуємо, що і арка, колони, знаходяться в одній площині.
Використовуючи лицьова цегла, зводимо стіни вище арки. Ближче до закінчення колона трансформується в пілястри.
Варто відзначити, що якщо на арку подивитися збоку, то вона являє собою рівну стіну, яка впирається на 100 мм куточок. Таке рішення прийняв замовник проекту. Він неодноразово змінював свої рішення, в результаті чого нам ледь не довелося все заново переробляти. Хоча було б значно привабливішим, якщо б на бічній поверхні були б арки.
Наступним етапом ми зводимо зовнішню цегляну кладку на такій висоті практично підлоги другого поверху. А лицьову кладку всередині виконуємо до нижньої частини балконної плити.
Акуратно змістивши лицьову кладку назовні приблизно на 40 мм, отримуємо легкий виступ арки з 2 сторін на 40 мм.
Розташування балконної плити
пристрій балконних арки
Одним з важливих питань в темі будівництва є місцезнаходження балконної плити.
Безумовно, балконна плита по висоті повинна дорівнювати до рівня підлоги на другому поверсі будівлі. При цьому враховується ще й утеплення балконой плити. У нашому випадку мова йде про зведення балкона закритого типу, який буде природним продовженням корисної площі житла. Саме тому особливу увагу слід приділити утепленню плити.
При виконанні цього завдання необхідно враховувати всі тонкощі теплоізоляції, щоб холод не зміг проникнути всередину приміщення. Для цього слід підібрати оптимальний розмір утеплювального матеріалу.
За нашим проектом товщина утеплювача буде становити 80-110 мм, що означає, що балконна плита повинна розташовуватися нижче плит перекриття другого поверху споруди саме на цю відстань.
Ставимо опалубку на боковини
опалубка на боковини
Оскільки з бічної сторони арок не передбачається, то між лицьовими стінками слід спорудити опалубку, після чого укладається арматурна сітка і все це заливається цементним розчином.
Використовуючи арматуру діаметром 12 мм і поперечку товщиною 10 мм, споруджуємо сітку.
Використовуючи шматок ДСП і в’язальний дріт споруджуємо знизу опалубку, яку фіксуємо на обрізках арматури.
Для того, щоб сітка не соприкосалась з опалубкою і максимально була занурена в бетон, необхідно підкласти під неї некондицію цегли. Саму ж опалубку фіксуємо за допомогою в’язального дроту і цвяха.
Трансформація “монастирської затягування” в каркас
Наступним етапом вважається спорудження каркаса над аркою. Взявши арматури товщиною 10 мм обв’язуємо “монастирську затяжку” поперек. В результаті вийшов каркас трикутної форми.
Заливка балконної плити

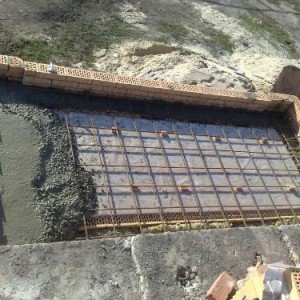

заливка бетонної плити
Для спорудження опалубки під заливання балконної плити у нашому випадку був використаний один із самих бюджетних матеріалів — ДСП. Шматок ДСП вирізається з урахуванням додаткової закладки з усіх сторін на 10-15 мм.
Для стійкості лист ДСП з усіх боків підпираємо шматками арматури. Чим густіше, тим стійкіше. Зовні така конструкція нагадує обмежувачі.
Попередньо підготувавши дошки (2 шт.) товщиною 40 мм, підпираємо ними аркуш ДСП, прибивши цвяхами.
Лист ДСП служить нам прекрасним місцем для проведення інших будівельних робіт. Для довговічності ми зверху на нього покриваємо плівку. Підпертий дошками, зафикированный обмежувачами лист ДСП не тільки виглядає надійно, але і здатний витримати тривалий час навантаження.

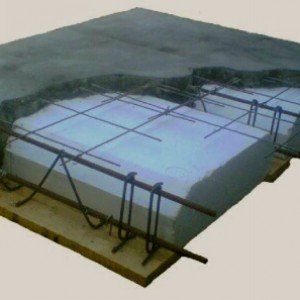

Далі беремо арматури товщиною близько 12 мм і розкладаємо її впоперек і вздовж. При цьому між собою її слід пов’язати дротом, щоб вийшла своєрідна сітка, яку кладемо на шматочки цегли не прикосаясь до поверхні плівки.
В один день і заливаємо пазуху над аркою і балконну плиту бетонним розчином.
Для роботи вибираємо бетон, що має маркування як мінімум 200. Товщина плити у результаті повинна бути близько 100 мм.
Нюанс: для теплоізоляції проміжку балконної плити та перекриття першого поверху необхідно укласти спеціальний утеплювач, який не дозволить холоду чи вітру проникати всередину приміщення.
Будівництво стін балкона
Ви, звичайно ж, запитаєте, як викласти балкон цеглою? Так легко і просто.
Плита балкона розташовується нижче рівня перекриття на один ряд. Виконуємо кладку цегли заюутовочного зверху на плиті.
Нюанс: Безумовно, цей спосіб не найкращий, оскільки ми власноруч споруджуємо «місток холоду», через який мороз повільно, але впевнено буде проникати безпосередньо в стіни балкона.
стіни балкона
Щоб виправити ситуацію і не допустити промерзання, замість цегли (червоного) краще використовувати який-небудь теплоізоляційний матеріал, який є можливість придбати.
Між стінами з цегли лицьової і забутовочного укладаємо утеплювальний матеріал. В нашому випадку ми використовуємо мінеральну вату, товщина якої досягає 100 мм. За рішенням власника даної нерухомості нам необхідно утеплити стіни в два заходи:
— внутрішні стіни (між лицьовими цеглою);
— на поверхні стіни зсередини. Наше завдання обшити стіну зовні, використовуючи гіпсокартон, попередньо поклавши під ним утепльный матеріал.
Спорудивши за допомогою дроту завтовшки 3 мм пов’язуємо кладочну сітку і лицьову кладку.
В процесі будівництва необхідно буде пілястри сіткою великої ширини через рівний проміжок 8 рядів лицьової кладки. Далі слід проводити перев’язку через кожні 4 ряди.
Після укладання 8 особових рядів потрібно розмістити утеплювач, після чого будується забутовка з блоків (пескоцементные — 180х180х390 мм) по висоті три ряди. Далі все перев’язуємо сіткою і повторюємо всі дії заново.
Наш балкон за проектом облаштований одним арковим вікном розміром 1880-х 1872 мм. Щоб додати привабливості отвору, обрамлення по контуру вікна виконано за допомогою фасонної цегли, у якого один кут закруглений. Дане обрамлення плавно перейде в арку над віконним отвором.
На фотографії, наведеної нижче можна спостерігати, що всі арки виконані з дотриманням однакового радіусу. Такий нюанс дозволяє всьому виглядати більш гармонійно.
Використовуючи один і той же цегла, виконуємо кладку і пілястр, і обрамлень вікон і створюємо подвійний карниз.
Виготовлення прогону під плити перекриття
заливка перекриття
Виконати перекриття балкона плитою досить просто. Існує лише одне завдання, вирішити яку зможуть професіонали. Оскільки при спорудженні балкона була розірвана стіна, то немає капітальної опори для плит перекриття наступного поверху. Ширина балкона зсередини 3050 мм
Слід укласти прогін (перемичка великих розмірів) для створення опори плит перекриття.
Для виготовлення прогону ми використовували 2 двотавра (висота кожного 160мм), зварених між собою.
Хотілося б акцентувати увагу на тому, що полутавры різної довжини. Це важливо для моноліту жб пояса.
Оскільки на прогін буде надаватися значне навантаження (63 плити), слід провести його посилення. Для цього всередину його каркаса необхідно запустити арматуру ребристу, діаметр якої не менше 12 мм. Далі виконуємо підв’язку опалубки внизу, а після заливаємо його бетонним розчином (марка 200) паралельно c поясом з жб.
Значущим перевагою такого прогону, є його незначна висота — 160 мм. Чим більше висота прогону, тим помітніше він буде в кімнаті. В якості альтернативи можна застосувати ригель двухполочный.
Ригель являє собою той же прогін. Однак з боків є полиці. Його монтаж забезпечить мінімальне звисання з стельової поверхні в кімнаті.
Перекриття балкона
Більш бюджетним варіантом вважається саме перекриття балкона з використанням круглопустотной жб плитою. Набагато дорожче виходить виконати заливку моноліту.
У проміжку між карнизом і плитою ми викладаємо забутовочный цегла. При цьому слід залишити незначний проміжок 100 мм для подальшої укладання теплоізоляції.
Покрівля над балконом
дах над балконом
Після завершення будівництва карниза слід виконати кладку чотирьох рядів з використанням забутовочного цегли, ширина якого повинна становити 380 мм. Кладку робимо по периметру будівлі, а також над балконом..
За допомогою анкерів слід прикрутити мауерлат до забутовочной кладці. Виконуємо кріплення крокв і подивку кобилки. Підшивання має ширину 500 мм.
Докладніше пристрій даху можна вивчити в наступній статті.
У нашому випадку дах чотирисхилий. У місці стику балкона будинком виходить класична врізка. За допомогою будівельного степлера потрібно прикріпити гідробар’єр, який після ще і фіксуємо контррейки.
Виконуємо кріплення всіх необхідних елементів:
- решетування під металочерепицю;
- жолоби;
- ковзани;
- снігозатримувач і т. п.
Потрібен балкон взагалі
Традиційно балкони, мають відкритий тип рідко використовуються за своїм призначенням. Можна викласти лоджію цеглою, що саме по собі вже буде своєрідною прикрасою фасаду. Однак, у господарів просто не вистачає часу вийти на балкон подихати свіжим повітрям, оскільки вони практично весь день проводять на вулиці.
Прекрасною альтернативою балкону може виступати альтанка, де проводити час значно приємніше. Та й облаштувати її можна з усіма зручностями.
Виникає логічне питання, а чи потрібно взагалі будувати балкон?
а) Мінуси балкона відкритого типу без навісу:
- з постійною періодичністю поривами вітру всередину балкона задуває листя, пісок, землю, що в результаті перетворюється на купу сміття та бруду;
- якщо не звертати увагу при виборі матеріалів для облицювання балкону, то можна в підсумку просто зіпсувати привабливість фасаду будівлі;
- якщо не накрити балкон навісом, то з часом конструкція може почати руйнуватися, пропускаючи холод і вологу в будинок;
- кладка цегли в районі балконної плити під дією природних опадів схильна до появи грибка, цвілі, що також може призвести до руйнування. Може цегла руйнуватися грибком читайте тут.
Питання: Ви хотіли б відвідувати балкон повний бруду?
Погодьтеся, не комфортно знаходиться на балконі, де немає ніякого захисту від природних опадів.
На цьому фото ви можете спостерігати побудовану близько 6 років тому лоджію відкритого типу. Незважаючи на те, що ми настійно рекомендували господареві зробити накриття над верандою. Проте він категорично відмовився.
Власник цього будинку протягом року просить перебудувати лоджію і веранду таким чином, щоб вони були з навісом і мали закритий тип.
У травні 2013 року наша бригада приступила до перероблення.
Резюме: практично всі балкони, лоджії, веранди, мають відкритий тип, зведені нами раніше, згодом доводилося переробляти. Перед нами ставилося завдання лоджію цеглою закласти таким чином, щоб максимально зробити її закритого типу.
б) Переваги балконів закритого типу
- -прикраса будівлі;
- балкон виступає в якості природного навісу над ганком;
- збільшення корисної площі житла;
- в заскленому балконі бруду і сміття практично немає;
засклена веранда забезпечує перебування в ній значно комфортніше. Це дає можливість домочадцям перебувати в її просторі з весни до осені. А влітку можна відкрити вітражі. До того ж, можна облаштувати на веранді опалення і поставити кондиціонер.
Як правило, приймаючи рішення побудувати лоджію або балкон, господарі переслідують мету естетично прикрасити своє житло. Деякі з часом просять закласти балкон цеглою, щоб зберегти якомога більше тепла всередині утворився нового приміщення.
У процесі спорудження балкона можна використовувати самі різні архітектурні нюанси, які дозволяють більш виразно підкреслити даний елемент будови.
Докладно описується в нашій статті варіант балкона має такі архітектурні деталі як:
- колони, що поєднують цеглини різного кольору, які переходять у пілястри;
- арка чималих габаритів;
- арочний віконний отвір;
- карниз подвійний під покрівлею;
- представилося можливим спорудити врізку в даху.
Висновок
Для себе особисто я спорудив би якщо:
- виникла необхідність прикрасити будова;
- лоджія виконувала роль навісу над ганком;
- потрібно збільшити житлову площу в будинку.
Не рекомендую споруджувати лоджію або балкон, має відкритий тип.
Яким чином можна покращити балкон самостійно?
Таким чином, балкон закритого типу виконував би роль додаткової зазиты ганку від природних опадів.
До того ж, було б три арки і три аркових вікна (два невеликих і одне значних габаритів).
