Як підсилювач тяги димоходу своїми руками

Проектування димаря – складний і відповідальний, від правильності виконання якого залежить ефективність і безпеку використання опалювального приладу. Жоден теплогенератор не здатний нормально функціонувати без труби, виводить дим з приміщення. Димом називають суміш газів, що містить залишкові продукти згоряння палива. Поява задимлення всередині опалювального приміщення – вірна ознака неправильного розрахунку димохідної системи, що тягне за собою небезпеку виникнення пожежі та отруєння чадним газом. Ця стаття розповість, що таке зворотна тяга в димарі, як не допустити її виникнення.

Зміст статті

1 Способи виміру
2 Причини несправностей
3 Способи посилення тяги
4 Відео-інструкція

Зміст

Способи виміру

Якщо ви засумнівалися, що тяга димохідного каналу печі, каміна або опалювального котла достатня, потрібно провести перевірку. Найпростіший спосіб розвіяти сумніви – своїми руками перевірити за допомогою анемометра. Якщо прилад показує тягу 10-20 Па, то його вважають нормальним. Проблема цього методу – мала точність вимірювання недорогих анемометрів, якщо тяга менше 1Па, то вони покажуть, що її немає. Більш точні професійні прилади коштують дорого, ними користуються пічники.

Якщо анемометра у вас немає, скористайтеся одним з народних методів визначення сили тяги димаря:

По диму. Найбільш очевидна ознака того, що тяги немає – наявність навіть невеликого задимлення всередині приміщення, велика кількість диму говорить про високий ризик виникнення пожежі та отруєння чадним газом.

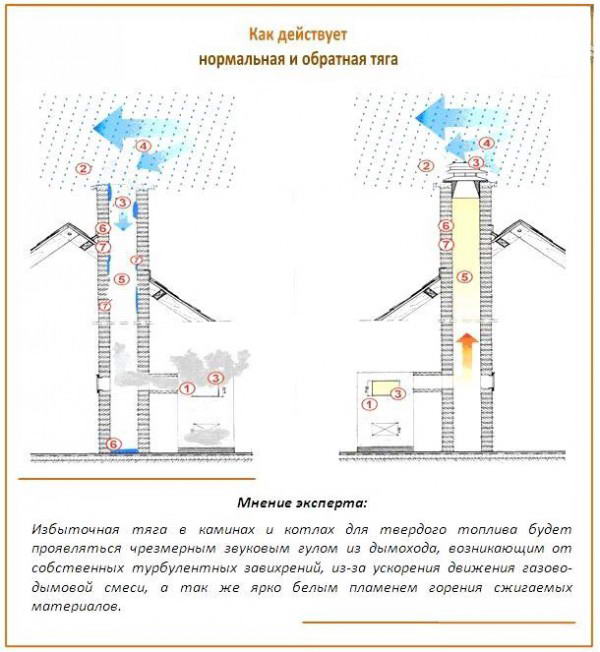

Клуби диму — вірна ознака наявності зворотної тяги

За кольором полум’я. Подивившись на колір полум’я, можна перевірити рівень сили тяги. Якщо полум’я всередині топки має білий відтінок і потріскує під час горіння, тяга надмірно сильна. Оранжево-червоний колір говорить про недостатній тязі. Якщо димар правильно спроектувати, полум’я має рівний золотисто-жовтий відтінок.

За допомогою сірника. Якщо запалити сірник, свічку чи інше джерело вогню і піднести до опалювального приладу, полум’я повинно відхилиться до топці. Якщо воно залишається рівним, можна бути впевненим, що тяги немає. При відхиленні полум’я в протилежну від топки бік, присутня зворотна тяга в димоході.

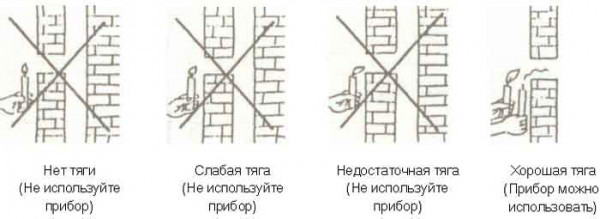

Перевірка тяги в димоході за допомогою сірника

З допомогою дзеркальця. Ще один метод перевірити силу тяги всередині димоходу – піднести кишенькове дзеркало до топці. Поява конденсату на його дзеркальної поверхні означає, що видалення диму утруднено.

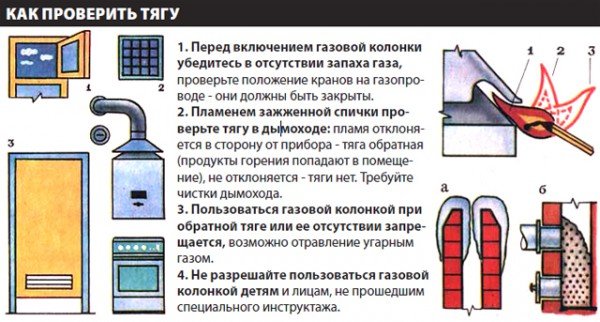

Способи перевірки тяги

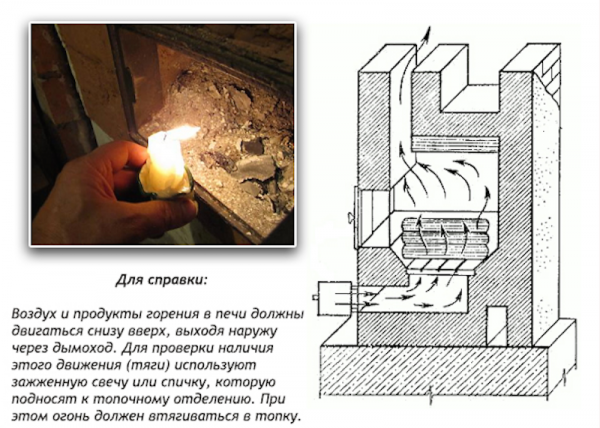

Перевірка тяги свічкою

Зверніть увагу! Тяга всередині димохідного каналу створюється з-за різниці в тиску на вулиці і всередині приміщення. В опалювальній кімнаті температура вище, ніж зовні, тому тиск там більше. Нагріте повітря, що підпирається знизу більш холодним видавлюється в зону з більш низьким тиском, тобто в атмосферу. Якщо проводити вимірювання влітку, коли різниця температур усередині і зовні мінімальна, ви отримаєте менший результат, ніж взимку.

Причини несправностей

Переконавшись в тому, що всередині димохідної системи немає достатнього рівня тяги, потрібно визначити і усунути можливу причину цього дефекту. Досвідчені майстри стверджують, що найбільш частими причинами збоїв роботи димовідвідних каналів є:

Помилка при проектуванні. Робити вибір труби димоходу слід, орієнтуючись на обсяг топки. Якщо діаметр менше розрахованого параметра, слабка не дозволить диму йти їх приміщення.
Недостатня довжина труби. Довжина труби менше 5 м не забезпечує значної різниці між тиск всередині приміщення та на вулиці, з-за чого створюється слабка тяга.
Неправильне розташування димохідної труби. Пічні майстра раджу прокладати димар вертикально, так як вузькі повороти затримують дим всередині труби, знижуючи тягу.
Горизонтальні ділянки великої протяжності. Якщо, прокладаючи димохід, не вдається уникнути горизонтально розташованих ділянок, то переконайтеся, що їх довжина не більше 100 див. В іншому випадку, їй потрібно підсилювач.

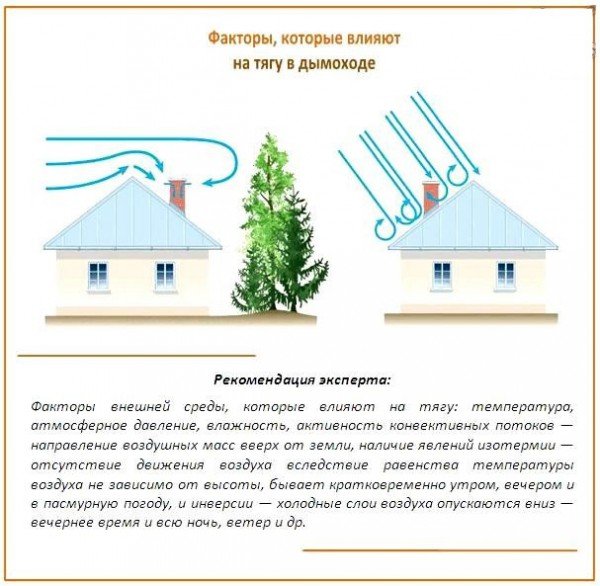

Фактори, що впливають на силу витяжки
Неправильна позиція щодо коника. Димохідні розташовують на одному рівні або вище коника даху. Коник при навітряної положенні різко зменшує силу тяги в димоході.
Попадання в зону вітрового підпору. Якщо по сусідству від будинку стоїть висока споруда, воно загороджує димохід від вітру, не даючи димохідної системи нормально функціонувати.
Погодні умови. Іноді тяга знижується через зниження атмосферного тиску, потрапляння всередину димоходу вологи з-за дощу, туману або снігу. Однак, ці зміни не страшні, так як носять тимчасовий характер.

Ослаблення тяги з-за погодних умов

Першим ділом при виявленні проблем в димохідної системи потрібно відкинути найочевидніші причини недостатньої тяги. При огляді переконайтеся в герметичності з’єднань всіх сегментів труби, відсутності сажових заторів. Перевірте, що в димовідвідних канали не потрапила волога, а атмосферний тиск відповідає нормі.

Способи посилення тяги

Якщо сила тяги в димохідні каналі опалювального приладу, усунути цей дефект не завжди просто. Досвідчені пічники використовують такі методи, способи, щоб її збільшити:

Перше, що потрібно робити, якщо ви запідозрили недостатню тягу в димоході – прочистити трубу. Для цього викликають сажотруса або знімають сажеві відкладення з внутрішньої поверхні димоходу своїми руками за допомогою металевого пічного йоржа.

Значного збільшення потужності димаря можна досягти збільшенням висоти димаря над поверхнею даху, надставив її кількома додатковими сегментами. Цим же способом виводять димар із зони вітрового підпору від коника або більш високої будівлі.

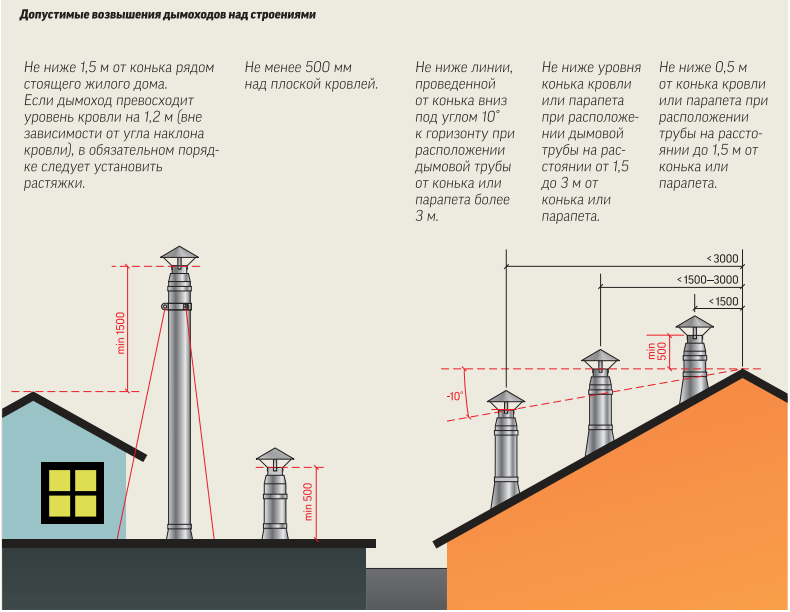

Норми висоти димохідної труби для забезпечення тяги

Установка ротаційних турбін. Це пристрій, що встановлюється на оголовок димоходу, складається з одного або декількох гвинтів. Під впливу вітру турбіни обертаються і створюють розрідження повітря, для досягнення більшої різниці між внутрішнім і зовнішнім тиском. Застосування турбін ефективно лише у вітряну погоду, їх рекомендують використовувати, якщо температура диму на виході з димоходу не більше 200 градусів.

Ротаційні турбіни

Використання спеціального дефлектора. Спеціальні моделі дефлекторів мають особливу аеродинамічну форму. За рахунок властивості повітря знижувати тиск при ефекті падіння під час проходження перешкоди у дефлекторі створюється зона розрідженості, стимулююча дим залишати трубу. Ефективність аеродинамічних дефлекторів помітна тільки в вітряну погоду.

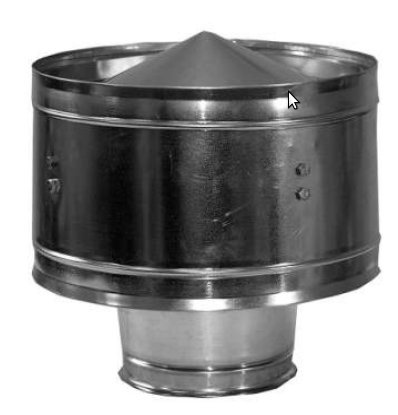

Аеродинамічний дефлектор

Підсилювач тяги. Пристрій для автоматичного регулювання тяги являє собою ковпачок у вигляді парасольки з термодатчиком, що встановлюється на трубу димоходу. Термодатчик аналізує температуру вихідних газів і спрацьовує самостійно. Підсилювач тяги зберігає в димоході тиск в межах 10-35 Па, оптимізуючи роботу опалювального приладу і витрата палива.

Димосос. Якщо ефекту від попередніх способів немає, на труби встановлюють димосос, з гвинтом і електродвигуном. У вітряну погоду гвинт крутиться самостійну, якщо рухів повітря немає, спрацьовує електричний мотор і приводить його в рух.

Якщо знайти рішення проблеми відсутності тяги всередині димовідвідного каналу не вдалося самостійно, зверніться за консультацією до досвідченого пічник, який підкаже, що робити, виправить дефект найбільш раціональним способом.
