Як підключити стрічку світлодіодну до блоку живлення до 12 вольтів і до 220

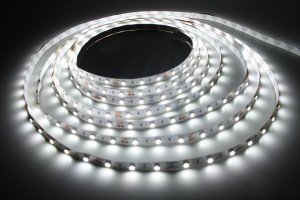

Світлодіодна або LED стрічка являє собою вузьке гнучке основу з нанесеними поверх нього світловими діодами. Також невід’ємною частиною конструкції є обмежуючі резистори, які забезпечують низьку напругу і можливість розрізати стрічку на частини.

З появою цього корисного винаходу підсвічування, як елемент дизайну, стала дуже популярною не тільки в елітних інтер’єрах. Подібну розкіш тепер може собі дозволити і простий обиватель. З її допомогою забезпечується цікаве освітлення для:

  • меблів;
  • стелі;
  • ніш і полиць;
  • вітрин, ванних, просто як елемент дизайну.

Як підключити стрічку світлодіодну до блоку живлення до 12 вольтів і до 220

LED смуги поділяються на певні групи:

  • Вологостійкі і відкриті. Перший тип використовується для зовнішнього освітлення і при постійному контакті з водою (ванна, басейн і так далі). Другий варіант дешевший, підходить для внутрішнього оформлення приміщень;
  • В залежності від потужності діодів, їх щільності – освітлювальні або декоративні;
  • Колір світіння:
    • білий;
    • одноколірний;
    • RGB, тобто усі кольори веселки. Цей варіант передбачає контролер, що дозволяє досягати різноманітних варіантів світіння, створювати дуже цікаві освітлювальні програми.
  • Правила підключення

    Великої складності в підключенні таких освітлювальних приладів немає. Головне пам’ятати, що номінальна напруга становить 12 або 24 вольт постійного струму, так що прямої висновок до побутової мережі призведе до миттєвої втрати декоративного елемента. Існує кілька загальних правил:

  • Підключення проводиться через блок живлення на 12 або 24 вольта, в залежності від маркування, нанесеної виробником;
  • Полярність має визначальне значення. Якщо переплутати плюс з мінусом, то нічого страшного не трапиться, виріб просто не буде світитися;
  • Правильно підібрана потужність джерела постійного струму. У супровідних документах обов’язково вказується споживання ампер на погонний метр. Відповідно множимо необхідний метраж на силу струму з документа і отримуємо результат. Зазвичай перехідник на постійний струм набувається з невеликим запасом;
  • Однак існує кілька нюансів, які розберемо докладніше.

    Підключення одноколірних стрічок

    Сюди можна віднести як білі, так і кольорові варіанти, але без функції багатоколірності. Покрокова інструкція:

  • Блок живлення має два дроти на виході. Зазвичай червоний плюс, а чорний або синій мінус. Якщо існують сумніви на цей рахунок, то можна скористатися тестером. Знову-таки, помилка в полярності проблем не принесе, тому можна методом проб і помилок;
  • На стрічці виведені два контакти під припій. Вони підписані знаками «+,-» із зазначенням номінальної напруги;
  • За допомогою паяльника з оловом кріпимо дроти від перехідника до смузі. На цьому процес підключення закінчено;
  • Існують спеціальні конектори, це пластмасові пристосування, що дозволяють не використовувати пайку. Виходить акуратно, але трохи дорожче.
  • З’єднання декількох шматків

  • На кожній стрічці вказані місця можливого розрізу, у вигляді лінії з ножицями. Різати можна тільки по ним;
  • Якщо шматки маленькі, то цілком можна з’єднати їх послідовно з допомогою мідних проводів, паяльника або коннектора;
  • При сумарній довжині частин більше метра, краще використовувати паралельне з’єднання. Так можна надійно уникнути падіння напруги на крайніх діодах;
  • При цьому рекомендується використовувати точку приєднання до харчування на перехіднику. Якщо припаювати кілька провідників на стрічці, то можливий перегрів. Контакти не розраховані на велике навантаження;
  • Треба пам’ятати, що при паралельному з’єднанні напруга не змінюється, а сила струму ділиться. Тому потрібно правильно розрахувати необхідну кількість ампер для всіх шматків, отримане значення не повинно бути більше параметрів блоку живлення.
  • Можливий варіант підключення магістрального, коли харчування береться як від електричного перехідника, так і від контакту на виробі. Це більш професійний спосіб, що дозволяє створювати складні форми з стрічок. Але потрібні знання.
  • Як підключити стрічку світлодіодну до блоку живлення до 12 вольтів і до 220

    З’єднання RGB світлодіодних стрічок

    Технічно смуга трохи складніше, тому підключення дещо відрізняється від попереднього варіанту.

    Покрокова інструкція:

  • Готується блок живлення з двома виходами на 12 або 24 вольта заданої потужності;
  • На стрічці контактів для пайки 4:
    • Кріпиться плюс від електричного перетворювача. Припаюється червоний (зазвичай він «+»);
    • Контакти R, G, B. До них підключається мінус. Але якщо припій зробити безпосередньо від блоку живлення, то отримаємо одноколірний варіант без можливості управління. Тому використовується контролер;
  • Провідники, від джерела постійного струму, дотримуючи полярність з’єднуються з контролером;
  • На виході отримуємо 4 дроти. Плюс харчування йде до відповідного контакту стрічки, інші 3, згідно з маркуванням, з допомогою припою або коннектора кріпляться на інших контактах;
  • В результаті пультом або іншим пристосуванням, що входять в комплектацію, можна задати потрібну програму. Стрічка буде повністю відпрацьовувати вкладені в неї гроші.
  • З’єднання декількох частин

    Як і в попередньому варіанті, смужки можна різати по оцінках, але з’єднання трохи складніше:

  • Якщо загальна потужність шматків не більше, ніж характеристики контролера, то допускається просте послідовне кріплення за допомогою 4 мідних провідників і паяльника;
  • Найчастіше потрібно підсилювач. Останні контакти попередньої стрічки з’єднуються з підсилювачем, з якого виходить 4 дроти, для наступного вироби. При цьому підсилювач зазвичай потребує окремому блоці харчування.
  • Можна використовувати одне джерело живлення для всіх цілей, але більша необхідна потужність робить прилад громіздким, а це досить незручно.

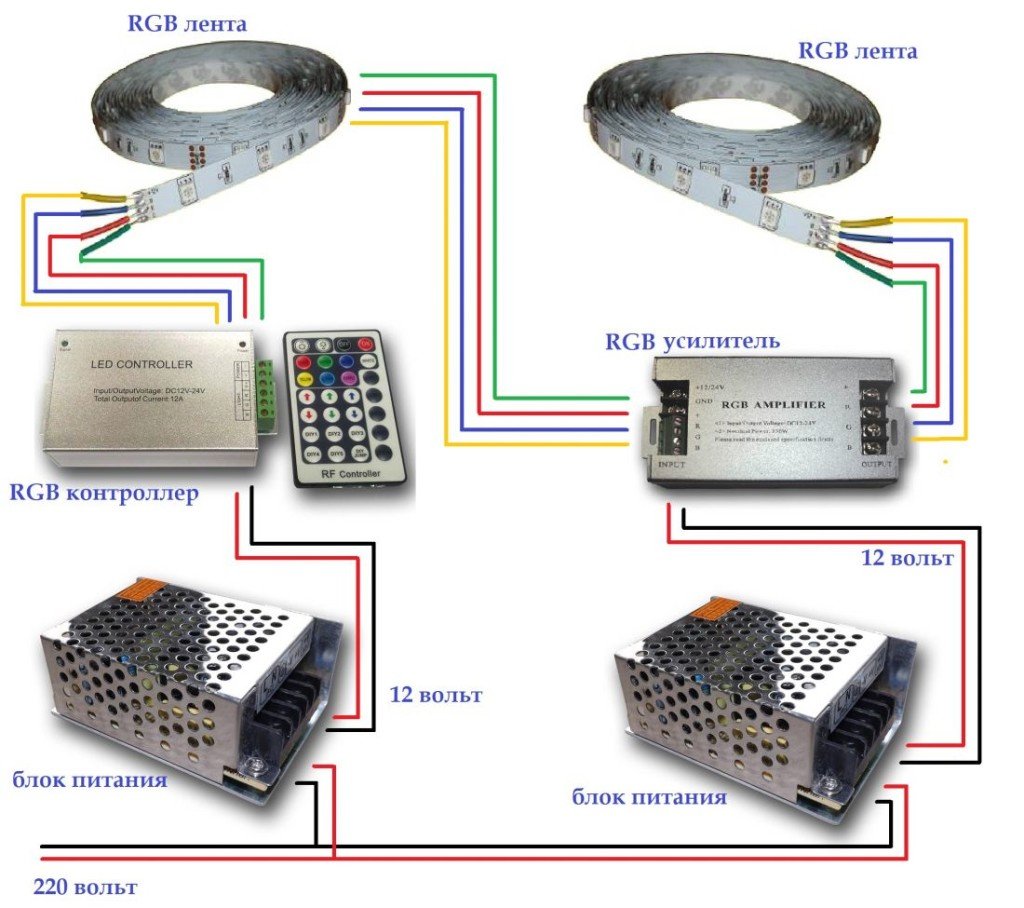

    Підключення LED вироби більше 5 метрів

    Як підключити стрічку світлодіодну до блоку живлення до 12 вольтів і до 220

    Стандартні бобіни світлодіодних стрічок п’ятиметрові. В цьому випадку достатньо одного блоку живлення, процес підключення простий, монтаж не представляє труднощів.

    Але як вчинити, якщо необхідно більше п’яти метрів? Існують правила підключення, які дозволяють використовувати загальну довжину стрічки хоч 100, хоч 200 метрів.

  • Одноколірний варіант. Діодні смуги підключаються паралельно до джерела живлення. При цьому існує два варіанти:
    • Один блок постійної напруги. Це повинен бути досить потужний прилад. Тому його габарити будуть значні, а термін служби порівняно невеликий. Тому використовується таке підключення тільки для випадків, коли довжина стрічки незначно перевищує п’яти метрову позначку.
    • Два адаптера (або більше). Професіонали використовують для кожної діодної смуги окремий прилад. Так збільшується термін служби, невеликі габарити дозволяють легко декорувати блок живлення. Також практично не чути шуму від роботи, що принципово важливо для закритих приміщень.
  • Багатобарвна стрічка. Для цього випадку придуманий підсилювач з функцією синхронізації, схема підключення до якого розглядалася вище. Фахівці стверджують, що за допомогою цього приладу можна створювати стрічки необмеженої довжини. Єдина складність — підсилювач вимагає все того ж постійного струму. При цьому окремий перетворювач не є обов’язковою умовою, можна підключитися паралельно до вже наявного. Але тоді виникають проблеми з габаритами блоку живлення, нагріванням та передчасним виходом з ладу.
  • Підключення до 220 вольтів без блоку живлення

    Тут також є 2 варіанти:

  • Заводський виріб. Існують діодні смуги з вбудованими діодними мостами. В результаті досить увіткнути вилку в розетку і все працює. Але є мінуси:
    • Мерехтіння частотою 100 герц. Око не бачить, але організм реагує, виникають головні болі, підвищується тиск і так далі;
    • Стрічка ріжеться тільки кратно 50 сантиметрам або метру;
    • Малий термін експлуатації.
  • Саморобне пристосування.
  • Стандартна п’ятиметрова смуга ріжеться на 20 відрізків. Частини з’єднуються наступним чином – плюс до мінуса. Перед стрічкою використовується стандартний діодний міст, випрямляючий напругу з мережі. Для гасіння мерехтіння використовується конденсатор.

    Докладні ілюстровані схеми в безлічі представлені в інтернеті. Тут важливо подбати про ізоляцію провідних доріжок (зазвичай полягає в прозору пластикову трубку).

    Бліц-поради

  • Головна помилка початківців – дві п’ятиметрові стрічки з’єднуються одна за одною і все готово. В результаті отримуємо зменшення яскравості світіння і швидкий вихід з ладу першої смуги;
  • Наступна проблема – дешевий китайський блок живлення. Цей елемент ретельно ховається від очей при монтажі, тому його заміна викличе масу проблем;
  • Невідповідність потужності світяться елементів і адаптера призводить до тьмяного і негарного висвітлення. Краще мати джерело постійного струму більшої потужності, ніж необхідно.
