Спочатку більшості з нас може здатися, що підключити лампу або люстру своїми руками — завдання далеко не з складних. Однак якщо питання стосується підключення світильників з більш ніж двома проводами, навіть у самих впевнених можуть з’явитися проблеми. Якщо у ваших знаннях підключення світильників є пробіл, наша стаття розповість, як монтувати світильник з 3 проводами. Далі ми розглянемо кілька найбільш корисних порад і прийомів, які дадуть відповідь, як підключити люстру.
Корисні поради та прийоми підключення лампи або люстри своїми руками
У старих будівлях там, де зазвичай розташовується освітлювальний прилад, розташоване спеціальне кріплення — гак. Коли його немає, тоді вам доведеться встановити його самостійно або скористатися послугами професіоналів.
Після цього ви зможете встановити пристосування, на якому встановлено спеціальне кільце або затиск для такого кріплення. Потім потрібно буде правильно підключити освітлювальне пристосування до подвійним кабелях, що «прозирають» зверху. Врахуйте, що можна встановлювати такі освітлювальні пристрої, що мають стільки ж проводів, що виходять зі стелі. У випадку з 2 проводами ви не зможете вибирати кількість включених джерел світла, а також регулювати рівень освітлення. Далі ми опишемо способи монтажу та підключення.
Двопровідна люстра
Перш за все, потрібно ознайомитися зі схемою приєднання приладу. Використання одноклавішного перемикача є найбільш простим методом установки освітлювальних приладів. Перш ніж встановлювати прилад, простежте за тим, щоб кількість проводів зверху і на люстрі збігалося. Якщо ви придбали пристрій навіть з 5 лампами і з 4 проводами, ви не зможете використовувати їх по черзі.
З’єднайте кабелю попарно. Причому вам не потрібно враховувати послідовність. Якщо ви придбали світильник всього з 1 лампочкою, тоді вам необхідно основне живлення з’єднати з «нулем» освітлювального приладу. Фазу від щитка потрібно з’єднати з вимикачем, а потім з освітлювальним приладом.
Перш ніж зрозуміти, як підключити люстру, слід позначити, як краще з’єднати кінці проводів. Найкращим інструментом для такого з’єднання стануть клемні затискачі на гвинтах. Якщо у вас їх немає, тоді краще щільно закрутити ізольовані кінці проводки плоскогубцями і провести ізоляцію за допомогою спеціальних ковпачків. Далі все треба робити за схемою.

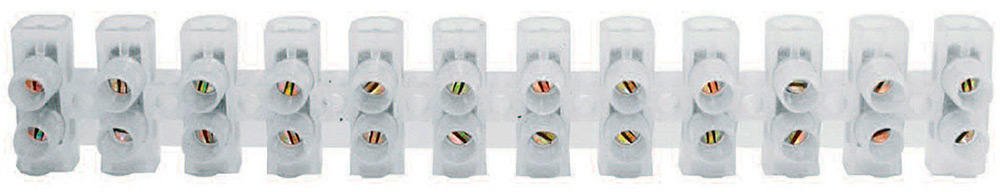

Клемні затискачі на гвинтах
Застосування ізолюючої стрічки може призвести до несподіваних результатів. Поступово вона висихає, втрачає свої властивості і може статися загоряння. Існують такі моделі освітлювальних пристроїв, в яких не передбачено об’єднання лампочок. Тоді до кожної лампи приєднується пара кабелів.
Якщо схема люстри передбачає використання декількох лампочок, то виконувати цю процедуру потрібно подібним чином. Потрібно просто об’єднати всі «нулі» і з’єднати їх з кабелем мережі. Те ж саме слід виконати і з фазою.
Установка світильника трехпроводного
Якщо з проблемою установки двопровідної люстри ми визначилися, перейдемо до процесу монтажу люстри на три дроти. Отже, щоб правильно встановити світильник, вам знадобиться:
- пасатижі;
- ножик;
- мультиметр;
- викрутка з функцією індикатора;
- ізолента;
- подвійні клемні затискачі;
- схема.
Допоміжними інструментами стануть сходи, драбина або просто надійна площину, фломастер, а також технічні характеристики на новий освітлювальний прилад.
Як дізнатися призначення
У нашому випадку краще всього подивитися технічні характеристики (або схему) нового пристосування. У них виробник завжди описує призначення кабелів. Завдяки розробці спеціального маркування, вони можуть мати такі кольори:
- провід, що позначає фазу, має білу або коричневе забарвлення;
- синій — «нуль»;
- заземлення позначається жовто-зеленим кольором.
Якщо ви не здатні дізнатися маркування (немає схеми або колірна гамма не відповідає прийнятій), тоді ви можете скористатися приладом для визначення призначення — мультиметром. Виберіть режим дзвінків і закоротити два щупа приладу на короткий час. Якщо пристрій працює правильно, ви почуєте спеціальний звук, який видасть пристосування.
Викрутіть з неї всі лампочки і подивіться всередину патронів. Тут розташовані два контакту. Один з них знаходиться по центру основи патрона і підключається до фазному дроті. Другий контакт, нульовий, розташований збоку. При установці лампочки він з’єднується з її цоколем.

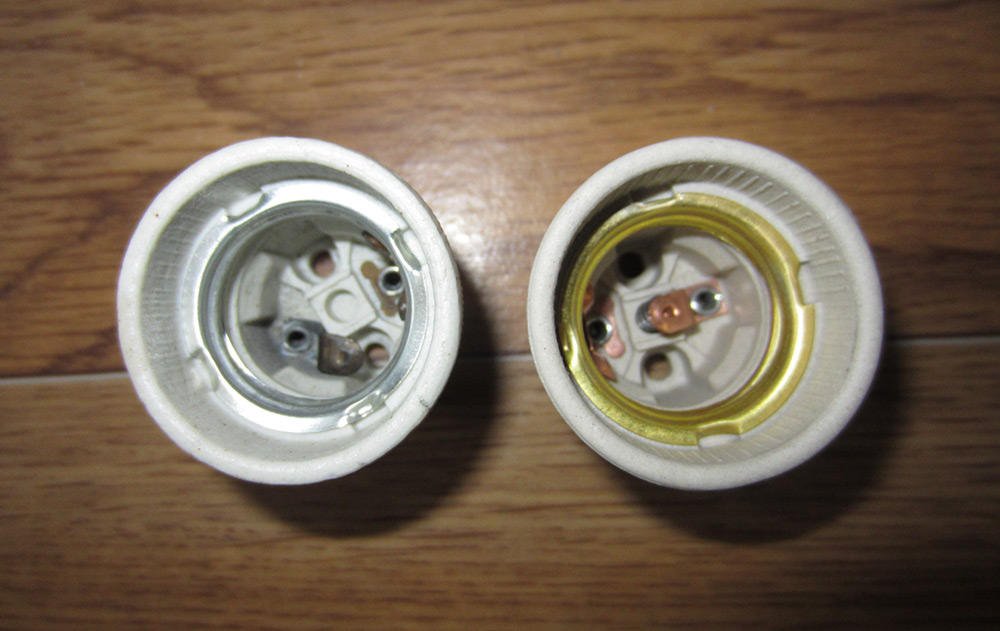

Патрон світильника
Що визначити нульовий кабель, необхідно один кінець мультиметра приєднати до нульового контакту патрона, а іншим по черзі продзвонити кожен з проводів. Звуковий сигнал покаже вам, який з них є потрібним. Позначте його маркером або просто запам’ятайте.
Щоб визначити фазний контакт, потрібно продзвонити по черзі інші два. Під’єднайте один щуп мультиметра до середнього контакту патрона, а другим продзвонити два кінці кабелів. При звуковому сигналі також запам’ятайте, який з них виявиться фазним.
Щоб визначити кількість контурів на люстрі, потрібно один щуп мультиметра під’єднати до «фази». Далі другим кінцем пристрою потрібно по черзі продзвонювати середні контакти кожного патрона. У випадку з одноконтурною люстрою пристрій буде сигналізувати при кожному контакті з патронами.
У випадку з одноконтурною люстрою визначити функцію третього кінця («земля») можна наступним чином: при приєднанні одного кінця мультиметра до металевих деталей світильника, а іншого — до самого дроту, повинен прозвучати сигнал.
Як підключити люстру з двома контурами
Щоб правильно встановити освітлювальний прилад з 3 проводами потрібно для початку вивчити сам вимикач і призначення кабелів, які виходять зі стелі. Розглянемо підключення на прикладі двохклавішного вимикача і 3 кінцями кабелю, що спускаються зі стелі.

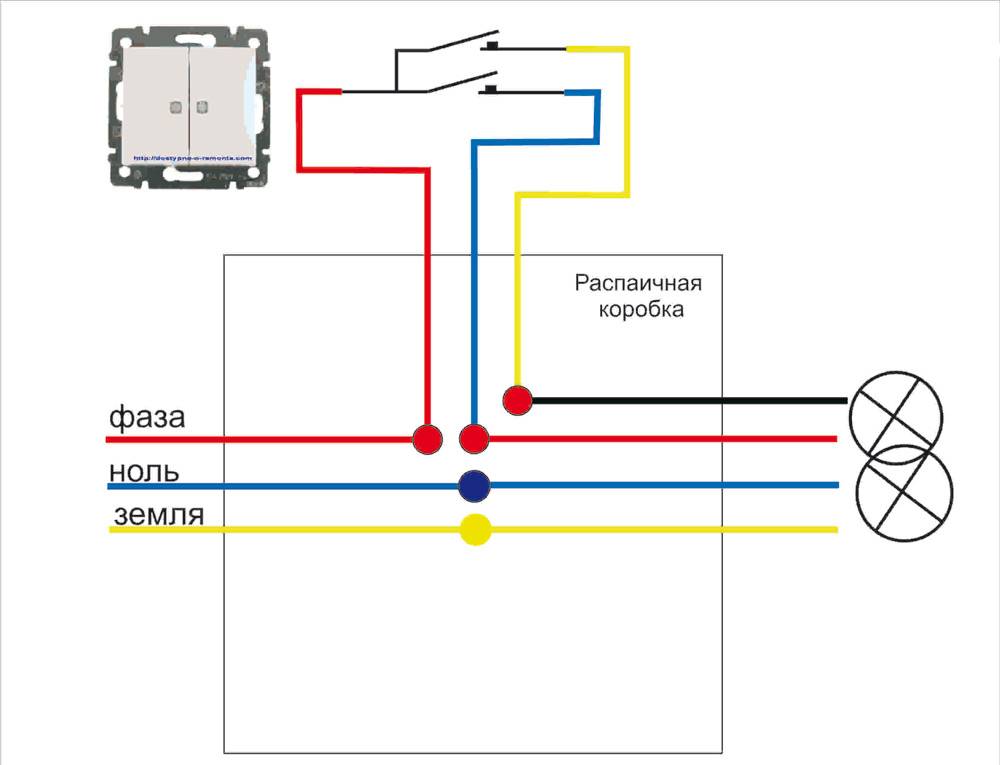

Схема підключення люстри до подвійного вимикача
В цьому випадку вам доведеться скористатися індикаторною викруткою. Потім активуйте всі кнопки вимикача. Потім по черзі соприкасайте індикатор напруги з усіма кінцями. Загоревшаяся лампа вкаже на те, що це «фаза». Запам’ятайте їх і вимкніть світло. Ще раз проведіть визначення.
Тепер вам залишається тільки правильно з’єднати нульові і фазні дроти. Використовуйте для цього клеми або плоскогубці і ізоляційну стрічку. Щоб упевнитися в правильності підключення, по черзі вмикайте кнопки вимикача.
Якщо на вашому вимикачі тільки одна кнопка, при цьому зі стелі опущені два дроти, перевіряти їх потрібно при включеному світлі. Перед тим як об’єднати між собою дроти, потрібно за допомогою індикатора позначити їх призначення. Це може бути фаза або нуль. Застосовуйте для цього спеціальний індикатор напруги. Тепер з’єднайте їх між собою, а потім з проводом зі стелі. Те ж саме виконайте з нульовими проводами. Перевірте правильність підключення.
Якщо ви придбали прилад, який зроблений з металу, його необхідно заземлити. В більшості випадків в наших квартирах електромережі заземлені і мають один жовто-зелений провід, який виступає в ролі захисту. Тут все просто — достатньо з’єднати їх за колірною гамою будь-яким доступним способом.
Якщо ви маєте справу зі старими електромережами, при яких всі дроти мають однаковий колір, тоді вам слід дотримуватися нашої інструкції:
- зі стелі можуть «визирати» два кінця. Щоб визначитися з роллю кожного з них, потрібно активувати вимикач. Потім спеціальним приладом дізнатися фазу і нуль. Після цього вимкніть світло, з’єднайте відповідні кінці, а третій — просто ізолюйте;
- якщо опущені три проводи, необхідно виконати подібну процедуру. Визначте призначення проводів, об’єднайте фазні дроти квартири з фазним проводом освітлювального приладу, нульові проводи також скріпіть, а заземлюючий провід необхідно ізолювати.
Як бачите, монтаж освітлювального приладу — справа, що вимагає уваги і наявності певних навичок роботи з електрообладнанням. Якщо вам доводилося коли-небудь самостійно встановлювати або ви знаєте, як підключити люстру, поділіться своїми коментарями під цією статтею.
