Як підключити бойлер до водопроводу та електромережі – інструкція

Якщо в будинку немає гарячої води, можна підключити електричний водонагрівач. Зробити це зможе практично кожен, достатньо лише уважно вивчити специфіку його конструкції, види виконання пристроїв і схеми їх підключення.

Як підключити бойлер до водопроводу та електромережі   інструкція

Види застосовуваних бойлерів

Розрізняють кілька видів електричних водогрійних пристроїв:

Як підключити бойлер до водопроводу та електромережі   інструкція

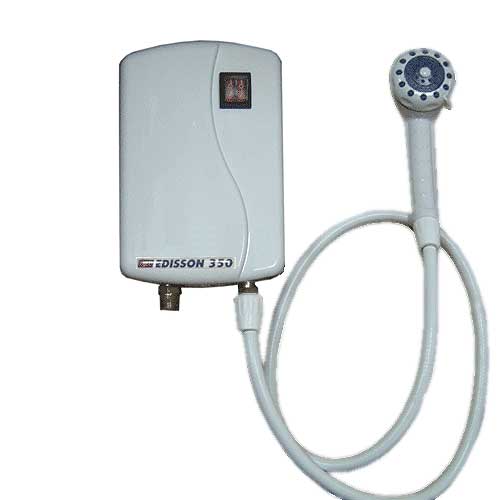

Бойлер проточний

  • Проточні. В якості нагрівального елемента виступає ТЕН. Теплове середовище в проточній частині нагрівається завдяки нагрітій металевій трубці. Прилади даного типу не оснащені ємністю під воду, тому постійний потік води нагрівається до певної температури, що пояснює велику потужність бойлера. В залежності від моделі потужність варіюється від 3 до 25 кВт. Якщо водонагрівач планується використовувати не тільки для нагрівання води для миття посуду, але і для прийняття ванни або душа потрібно бойлер потужністю не менше 8 кВт. Отже, потужність нагрівального елемента впливає на час нагріву конкретного об’єму рідини. Прилад може бути безнапірним або напірним. Безнапірний водонагрівач має невелику потужність, і установка здійснюється з краном або насадкою для душу. Напірний тип пристрою підключається безпосередньо до мережі водопостачання. Це пристрої, що мають велику потужність, які можуть забезпечити гарячою водою кілька точок з подачею води. Такий водонагрівач можна використовувати і при безнапірному способі. Вони можуть мати механічну й автоматичну систему управління, основне завдання якої є включення котла з подальшим його відключенням в певний проміжок часу. До переваг проточного водогрійного пристрою можна віднести: великий вибір моделей, що мають різні функції; малогабаритність і невелику вагу, що спрощує установку приладу; забезпечення гарячої води в необмеженій кількості без попереднього нагріву, для цього досить відкрити кран при включеному бойлері. Недоліками є: у разі слабкої електропроводки робота пристроїв великої потужності фактично неможлива; у разі низького тиску у водопроводі ТЕН нагрівача води може вийти з ладу, тому при монтажі котла потрібна установка насосної станції; відсутність можливості отримати великий потік гарячої води; великі витрати електричної енергії.
  • Накопичувальні. Водонагрівач даного виду має сталеву герметичну ємність і ТЕН, розташований всередині резервуара. Нагрівальна трубка нагріває воду до певної температури і підтримує її протягом усього часу використання. Теплова рідина, надходячи з водопровідної системи в прилад, постійно підігрівається, при цьому потужність використовується невелика. Нагріта теплове середовище може розподілятися по декількох точках водопровідної мережі. Незаперечними достоїнствами накопичувальних пристроїв є: вода додається автоматично, що забезпечує безперебійне наявність гарячої води; – швидкий нагрів теплової середовища до 70 градусів; порівняно невелика потужність пристрою; автоматичне включення і виключення приладу; економічність споживання електроенергії; збереження температури води протягом тривалого часу. До мінусів відносять: для нагріву води потрібні витрати певної кількості часу; великі розміри пристрою, однак останні моделі менш габаритні; необхідність періодичної чистки трубчастих електронагрівачів від нальоту вапна; час від часу потрібна заміна магнієвого анода, який захищає внутрішній резервуар від впливу корозії.
  • Як підключити бойлер до водопроводу та електромережі   інструкція

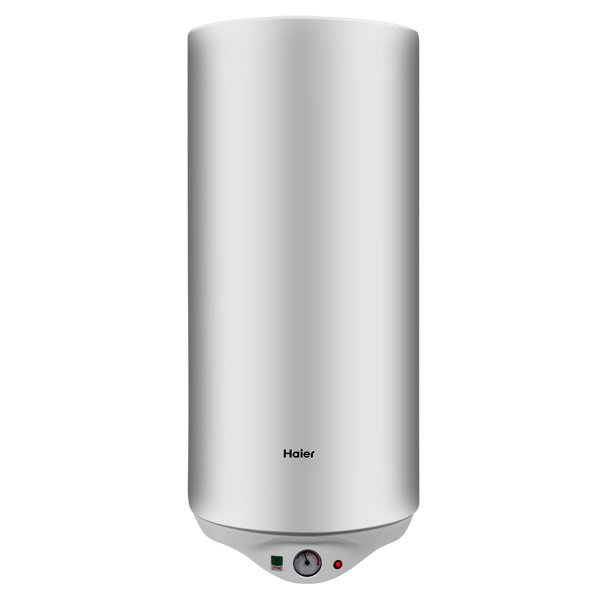

    Накопичувальний Бойлер

    Правила установки

    В процесі монтажу і експлуатації водонагрівача необхідно враховувати деякі моменти:

    • важливо правильно вибрати стіну для кріплення пристрою, вона повинна витримувати навантаження дорівнює подвійному вазі приладу;
    • важливо визначити капітальність стояків і трубопроводу в будинку (іноді доцільно провести заміну труб перед встановленням приладу);
    • електропроводка повинна витримувати потужність водогрійного пристрою, якщо вона слабка – потрібно її заміна;
    • злив води з водогрійного пристрою слід здійснювати тільки після відключення його від мережі;
    • під’єднання до системи водопроводу з тиском понад 6 атм., без монтажу запобіжного клапана неприпустимо;
    • експлуатація водогрійного пристрою без захисного заземлення заборонена;
    • установка в прилад запасних частин, не передбачених виробником, заборонена;
    • чистка, обстеження і заміна трубчастих нагрівальних елементів повинна здійснюватися у відповідності з рекомендаціями виробника, це сприяє продовженню терміну його експлуатації;
    • при підключенні електропроводів важливо звертати увагу на маркування, щоб уникнути приєднання фази до контуру заземлення;
    • протягом всього терміну використання приладу доступ до нього повинен бути вільний.

    Як підключити бойлер до водопроводу та електромережі   інструкція

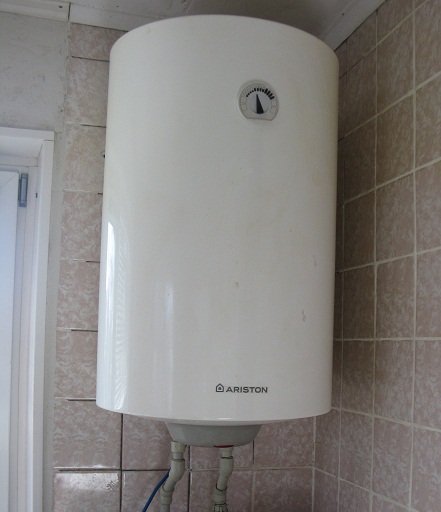

    Порядок встановлення і підключення бойлера

    Підключення накопичувального бойлера до водопроводу

    Підготовка до підключення

    Перш ніж розпочати підключення накопичувального водонагрівача до водопровідної мережі вимагається забезпечення якісного кріплення.

    Процес кріплення виконується у такий послідовності:

    • на стіні розмічаються точки для місця кріплення у відповідності з розмірами та точками кріплення безпосередньо на водонагревательном пристрої, при цьому слід врахувати, що при підвішуванні бойлера на гаки його піднімають на висоту кріпильного елемента;
    • висвердлюються отвори необхідного діаметра під дюбелі, їх кількість залежить від конструкції пристрою;
    • поміщаються дюбелі в отвори і угвинчуються в них кріпильні елементи;
    • підвішування приладу на гаки.

    Необхідні матеріали та інструменти

    В процесі монтажу бойлера знадобляться наступні матеріали та інструменти:

    • водопровідний шланг (гнучкий) – 2 шт.;
    • дюбель з гачком – 2 шт.;
    • запобіжний клапан – 1 шт.;
    • кран (діаметр залежить від труби) – 1 шт.;
    • ущільнювальна стрічка ПСУЛ або льняна пакля;
    • герметизуюча паста;
    • перфоратор або електрична дрель;
    • свердла;
    • ключ розвідний;
    • викрутки.

    Підключення холодної води та гарячої висновок

    Розглянемо етапи даного процесу:

    Як підключити бойлер до водопроводу та електромережі   інструкція

  • Введення холодної води:
    • Перекривають подачу води в будинку.
    • На різьбу тонким прошарком намотують стрічку або клоччя, таким чином, щоб не було проміжків. При цьому отвір труби має бути вільним.
    • На стрічку наносять герметик і нагвинчують кран-трійник на подачу холодної води, який розташований з правого боку приладу.
    • Використовуючи ключ, трійник поміщають в положення, зручне для встановлення поворотного елемента і приєднання шланга для відводу води.
    • На поперечний відведення фітинга тим ж способом встановлюють вентиль з перехідником для насадки шланга.
    • Установка скидного і зворотного захисного клапанів. Для цього слід намотати стрічку, нанести герметик і накрутити клапан. Щоб убезпечити роботу пристрою в бічний отвір трійника розміщують захисний клапан на 6 атмосфер, до якого монтують компресійний з’єднувач для труби, що забезпечує злив води при високому тиску. З нижньої частини трійника під’єднують зворотний клапан.
    • Далі виконується установка запірного крана, і за допомогою гнучкого шланга здійснюється з’єднання з перехідником водогрійного приладу. Після цього модуль для подачі холодної води готовий.
  • Висновок гарячої води:
    • Для влаштування виходу гарячої теплової маси потрібно монтаж стандартного фітинга діаметром 15 мм, який розміщують за вентилем. Зважаючи на те, що фітинги мають правосторонню різьблення, закручувати їх слід за годинниковою стрілкою. Крім того, в залежності від розташування трубопроводу в будинку можна використовувати фітинги діаметром 20 мм.
    • Для виконання всіх з’єднань необхідно використовувати клоччя з герметизуючою пастою або стрічку ПСУЛ.
  • Після монтажу з’єднувальних елементів можна підключати труби для гарячої і холодної води. При цьому їх вставляють в з’єднувач до упору, попередньо развальцевав обрізаний її кінець. Сильно закручувати гайки на з’єднувачі не слід, вона може деформуватися.

    Особливості підключення до трубопроводів з різних матеріалів

    Підключення водонагрівача в системі водопроводу виконується за схемою, що передбачає монтаж запірного крана на подачу холодної води і висновок гарячою, а також установка захисного клапана і зливної системи. Відмінності можуть становити лише при підводці агрегату до трубопроводу з різних матеріалів.

    Зупинимося на основних нюансах:

  • Підведення до водопроводу з поліпропілену. Для виконання робіт потрібно спеціальний паяльник, інструмент для різання поліпропіленових труб, три крана – американки і трійник діаметром 15 мм, а також ще кілька трійників, компресійні труби діаметром 20 мм, сполучні елементи. Щодо монтажних робіт, слід врахувати, що якщо трубопровід не захований в стіні, для підключення водонагрівача необхідно розрізати труби для холодної та гарячої води і за допомогою паяльника вмонтувати в них трійники, від яких розвести допоміжні труби до агрегату і обв’язати їх з вентилями допомогою кінцевої муфти. Якщо він схований у стіні, потрібно розтин з подальшим виведенням патрубків назовні, після чого замурувати знову. Зважаючи на те, що труби спаяти буде практично неможливо, доведеться з трійниками застосовувати роз’ємні муфти. В даному випадку, чудово підійде американка, один бік якої припаюють до трійника, а іншу до вільного кінця труби. Після застигання стиків, роз’ємне з’єднання збирається, а подальші кроки з підключення бойлера здійснюються так само, як у попередньому випадку.
  • Підведення до водопроводу з пластикового матеріалу. В даному випадку слід врахувати, що водопровід з металопластику не монтується прихованим способом. Тому для підключення бойлера розрізають кілька труб і монтують трійники. Потім від них протягують труби до бойлера.
  • Приєднання до металевих трубах. Цей вид приєднання вважається найбільш складним, він передбачає врізку бойлера в сталевий водогін. Найлегший спосіб передбачає приєднання через перехідники кухонного змішувача, на кожен з яких нагвинчують трійник, що дозволяє без нарізання різьби та врізки підвести до єдиної трубі, як змішувач, так і водонагрівач. Коли цей спосіб застосувати неможливо, використовують врізку, так званий хомут, обладнаний штуцером з різьбою, яка монтується, на трубу з гумовою прокладкою. Далі за допомогою втулки і електродрилі крізь штуцер в трубі роблять отвір. На цьому врізку можна вважати закінченою. Всі врізки оснащуються індивідуальними вентилями, від яких розводять труби з будь-якого матеріалу до агрегату.
  • Підключення накопичувального бойлера до електромережі

    Існує кілька способів підключення до електричної мережі:

    • у розетку;
    • висновок дроти до розподільного щита.

    При під’єднуванні через розетку слід виконати заземлення приладу, отже, буде потрібно розетка з заземлюючим контактом. Розетку розміщують вище труб, приєднаних до пристрою.

    Важливо знати, що розетка не підходить для приладів великої потужності, вона буде перегріватися і іскрити, що може згодом призвести до займання розетки і пошкодження водонагрівача.

    Висновок електропроводу з розподільчого щита безпосередньо до приладу є найбільш розумним рішенням. Функцію відключення пристрою в даному випадку виконує автоматичний вимикач, який захистить водонагрівач від негативних явищ та їх наслідків у випадку перебоїв роботи мережі.

    Кабель можна приховати в стіні або протягнути відкритим способом в вогнетривкої оболонці. Відстань між кабелем і трубопроводом повинна становити більше 50 див.

    Перед включенням приладу в мережу необхідно закрити запобіжну кришку, яку заборонено відкривати при включеному електричному живленні.

    Слід також зауважити, що при порожньому резервуарі агрегату підключення електроживлення категорично заборонено.

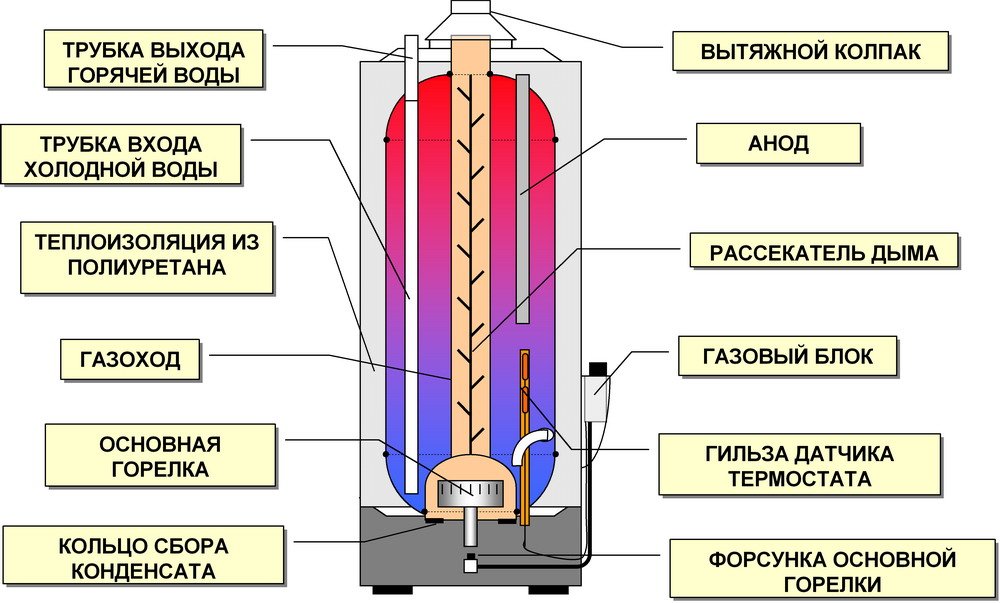

    Пристрій газового накопичувального водонагрівача

    Підключення проточного водонагрівача

    Підключення приладу даного виду здійснюється в три етапи:

  • Монтаж водонагрівача на стіну. Навішування приладу виконуватися на кронштейни, які кріпляться самонарізуючими шурупами у высверленных отворах в стіні. На даному етапі робіт важливо не допустити перекосів або зміщень, які можуть привести до виходу з ладу трубчастих електронагрівачів. Ідеальна висота розташування – рівень людського зросту.
  • Під’єднання до електромережі. Включати прилад в звичайну розетку не рекомендується через велике навантаження на підвідний провід. Тому необхідно виводити кабель до розподільного щита, в якому встановлюють індивідуальний автомат, витримує силу електроструму відповідно пристрою. Даний показник можна дізнатися з документації, що додається до нього. Знімають запобіжний екран і заводять в затискну колодку три кабелі, дотримуючись маркування кольору, і згідно з позначеннями підключають жили в певні роз’єми. На завершення даного етапу монтують і підключають пристрій захисного відключення.
  • Підключення до системи водопроводу. Розрізняють кілька методів підключення: тимчасове і стаціонарне. Для першого потрібна простий шланг або трубка від змішувача в душовій, за допомогою якого з’єднують трубу водопроводу і вступний патрубок приладу. Для надійності з’єднання використовують хомути. Якщо з боку водопроводу на торці труби монтований згін, обв’язку доцільно виконувати душовим шлангом, на кінцях якого розміщені різьбові муфти. При стаціонарному підключенні на водопровідну трубу встановлюють відсікаючий кран, за допомогою якого при необхідності можна припинити подачу води. Далі патрубок водонагрівача обладнується американкою. Між нею і краном монтується звичайна труба з пластику. До вихідного патрубка встановлюються насадки, що йдуть в комплекті з приладом.
  • Як підключити бойлер до водопроводу та електромережі   інструкція

    Пристрій газового накопичувального водонагрівача

    Бліц-поради

  • При купівлі водогрійного пристрою слід уважно переглянути паспорт приладу на наявність повної комплектації, а також правильність заповнення гарантійного талона та іншої документації. Важливо звернути увагу на упаковку водонагрівача. Він повинен бути запакований заводський плівкою, і захищений від зовнішніх пошкоджень.
  • Встановлювати водонагрівальні пристрої рекомендовано граничної близькості від душу, крана у ванній і кухонного крана. Велика відстань від витратних кранів впливає на витрату електроенергії.
  • Зважаючи на те, що водонагрівачі є приладами великої потужності, кабель для підключення фахівці рекомендують використовувати трижильний мідний, перетином від 2,5 мм.
  • Для установки приладу не передбачено отримання спеціального дозволу на відміну від установки газового опалювального котла або колонки.
  • Підключаючи водонагрівач до електромережі, його заповнюють водою. Ця дія виконується наступним чином: подається холодна вода одночасно з відкритим краном гарячої. Після того, як вийде все повітря і піде вода, кран закривають.
  • Схема приєднання водогрійного пристрою передбачає наявність розширювального бака, який заповнюється зайвої нагрітою водою. При його відсутності вода піде у стоки, і витрата води збільшиться. Наявність бака дає можливість накопичити невикористану гарячу воду.
