Як підключати вимикач двоклавішний – до двох лампочок та відео інструкція про підключення

Для монтажу потрібно:

  • Двокнопочні вимикач.
  • Ізоляційна стрічка.
  • Ніж або стрипер (кліщі для зняття ізоляції).
  • Пасатижі.
  • Стремянка (для більш комфортної роботи, в тому випадку, якщо вимикач розташований високо).
  • Покажчик напруги.

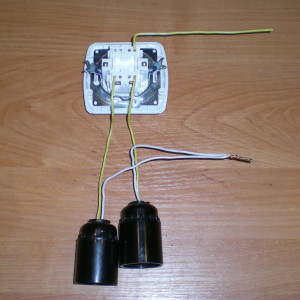

  • Як підключати вимикач двоклавішний   до двох лампочок та відео інструкція про підключення

    Підготовчий етап

    Перед початком робіт необхідно провести наступні дії:

  • Зняти пластикові кнопки вимикача (їх можна підчепити плоским металевим предметом, наприклад, викруткою) і прибрати захисні накладки, щоб отримати доступ до контактної системи. Вони можуть бути відсутніми, це визначається конструкцією вимикача.
  • З допомогою покажчика напруги визначити фазний висновок, його необхідно запам’ятати, так як він буде потрібен надалі, зробити це можна намотавши кілька витків ізоляційної стрічки. Зазвичай це провід, колір якого відрізняється від синього (синім позначають нульовий робочий провідник). Однак, нерідко буває так, що при монтажі проводки використовувалися кабелі, які були під рукою і їх колір не відповідає загальноприйнятій.
  • Вимкнути автомат освітлювальної групи, який знаходиться в розподільчому щитку, перевівши його в нижнє положення. Це робиться для того, щоб знеструмити фазний висновок.
  • Підключення вимикачів

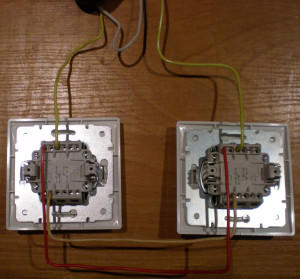

    Безпосереднє підключення двохклавішного вимикача не представляє труднощів, але необхідно врахувати кілька нюансів:Як підключати вимикач двоклавішний   до двох лампочок та відео інструкція про підключення

    • Вимикач повинен створювати розрив у фазі, а не в нульовому провіднику. Дотримання цього пункту потрібно щоб убезпечити людину, змінює лампочку або що торкається корпусу люстри. У разі короткого замикання залишений без розриву фазний провід може служити причиною поразки електричним струмом.
    • Проводи повинні бути перерізом не менше 1,5 кв. мм
    • Включення світла повинно відбуватися натисканням на верхню частину кнопки, а відключення – на нижню, тобто треба не переплутати і не встановити вимикач догори ногами.
    • Відкритих (очищених від ізоляції) ділянок жили, виступаючих і перетинаються між собою бути не повинно, їх потрібно обмотати ізоляційною стрічкою.

    Після того, як підготовлені інструменти і зникла напруга можна переходити безпосередньо до підключення.

    Спочатку розберемо вимикач з самозажимными контактами:

  • Як звичайно, на задній стороні пристрою повинна бути намальована електрична схема і позначеннями вказані контакти. Напис “L” означає, що до цієї клемі потрібно приєднати фазний провід, “1”, “2” – відходять фазні висновки ламп.
  • Якщо позначень немає або вони відрізняються від нижчеописаних, то слід скористатися прозвонкой для виявлення контактів. Для цієї мети підійде тестер (мультиметр) або покажчик напруги з функцією продзвонювання. Для визначення висновків необхідно, замкнувши два будь контакту прозвонкой, по черзі включати клавіші вимикача. Якщо в цей момент ланцюг звонится, то це означає, що один з контактів фаза. Далі, переставляємо будь-який з цих висновків на третій не замкнутий, якщо ланцюг звонится, то фаза – це контакт, який не переставляли, інакше, якщо ланцюг перестала звониться, фаза – це переставлений контакт.
  • Наступний крок – зачистка жили від ізоляції. Ізоляція знімається на довжину 1-1,5 см, після чого просто вставляється в отвір і затискається всередині механізму. Якщо ви переплутали або існує необхідність витягнути жилу назад, то на металевій пластині поруч з контактом є паз, натиснувши на який плоскою викруткою, жила вільно вийде з отвору.
  • Після складання схеми залишається вставити вимикач в настановну коробку і розсунути розпірні лапки або ж зафіксувати його за допомогою гвинтового з’єднання, іноді передбачається для деяких типів вимикачів. Розпірки наводяться чинні положення затягуванням гвинтів, розташованих на лицьовій стороні.
  • Тепер переходимо до установки вимикача з гвинтовими контактами:Як підключати вимикач двоклавішний   до двох лампочок та відео інструкція про підключення

  • Цей тип більш старий. Нерідко на цих вимикачах не вказані жодні позначення, але існує можливість візуально визначити висновки. Найчастіше, фаза розташовується на одній стороні, а два інших висновку, фазні дроти ламп, на інший. Також можна скористатися прозвонкой, подібно до того, як це описано для вимикача з самозажимными контактами.
  • Гвинтове з’єднання відрізняється тим, що з часом слабшає, внаслідок чого погіршується електричний зв’язок і відбувається нагрів жили і металевої частини вимикача, а це може привести до пробою ізоляції, короткого замикання і навіть пожежі. Для того щоб уникнути цього необхідно періодично затягувати болти і перевіряти стан ізоляційного покриву.
  • Щоб надійно закріпити дріт у гвинтовому з’єднанні, потрібно звільнити приблизно 7 мм жили від ізоляції. Далі, зробити кільце діаметром рівним діаметру болта і, таким чином, закрутити його через дріт. Обов’язково перевірте наявність металевої шайби або планки. Ці дії спрямовані на збільшення притискної сили, площі дотику контактів, що покращує якість електричного з’єднання.
  • Відкриті ділянки жили можна заізолювати для того, щоб більшою мірою захистити пристрій від короткого замикання. Треба зробити два або більше обороту ізоляційної стрічки, це забезпечить потрібний діелектричний шар.
  • У заключній частині потрібно закріпити вимикач в настановної коробці.
  • Ось і все, вимикач змонтований, залишилося перевір роботу, подавши напруга на освітлювальні групи.

    Бліц-поради

    Ось кілька порад, які допоможуть не допустити деяких помилок, які можуть виникнути в процесі монтажу:Як підключати вимикач двоклавішний   до двох лампочок та відео інструкція про підключення

  • Може трапитися так, що при натисканні на одну з кнопок буде включатися тільки одна освітлювальна група. Так відбувається тільки в одному випадку – якщо переплутаний фазний висновок лампи і живильний провід. Для того, щоб нормалізувати роботу електричної ланцюга, потрібно поміняти місцями ці два висновки.
  • Якщо раптом світло абсолютно не буде включатися, то, можливо, справа в самому вимикачі. Скористайтеся електричним тестером і виміряйте напругу в патроні однієї з ламп. Якщо напруга відсутня, то варто перевірити комутуючі пристрій, а в разі його справності — електропроводку.
  • Не станеться нічого страшного, якщо ви неправильно зберете схему, компоненти не згорять і не відбудеться коротке замикання, але одна з освітлювальних груп працювати не буде.
  • Перед покупкою вимикача бажано звернути увагу на підрозетники, старі моделі зроблені з металу і мають діагональ 70 мм, тоді як розміри сучасних пластикових – 67 мм. Таким чином, буде проблематично зафіксувати нову модель вимикача в старому подрозетнике.
  • Враховуйте параметри вимикача, які вказані на коробці або в його паспорті. Значення протікає через нього струму не повинна перевищувати номінального, це скорочує термін служби, а якщо межі завищені в рази, то можливий вихід контактної системи з ладу. Проблеми, пов’язані з цим пунктом, можуть виникнути, якщо кількість підключаються освітлювальних приладів дуже велике. У звичайних житлових приміщеннях це неактуально, бо там, як правило, використовується не більше чотирьох ламп розжарювання, загальна потужність яких не перевищує п’ятисот ват. Однак, якщо потрібно енерговитратне освітлення, то обов’язково зверніть увагу на цей аспект.
