Як підключати телефонні розетки – як правильно: інструкція і інструменти

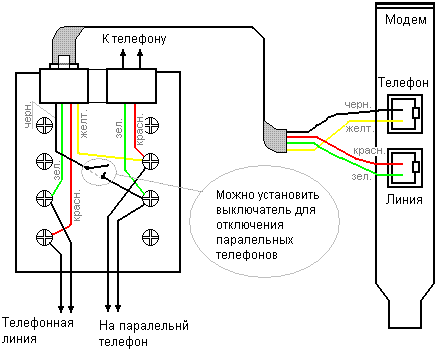

Сьогодні застосовуються три основних види телефонних розеток:

  • RJ11 з 2 проводами. Зустрічається дуже рідко, так як через неї можна підключити лише один телефонний апарат;
  • RJ14, де знаходяться чотири дроти і контакту. Саме під дану розетку виробляються більшість роз’ємів. Всі контакти, що перебувають в розетці, пронумеровані, щоб підключити одну лінію необхідно використовувати роз’єми номер два і три. Решту застосовують для іншої лінії. Якщо розетка накладна, то потрібно підключати проводи до середніх контактів;
  • RJ25 володіють трьома парами контактів. Внаслідок цього їх не радять купувати для власної установки.
  • При роботі з даною розеткою беруть до уваги кольорове маркування. Якщо їй керуватися, то установка пройде досить швидко. Зокрема, бажано застосовувати контакти, від яких відходять червоний і зелений дроти.

    Як підключати телефонні розетки   як правильно: інструкція і інструменти

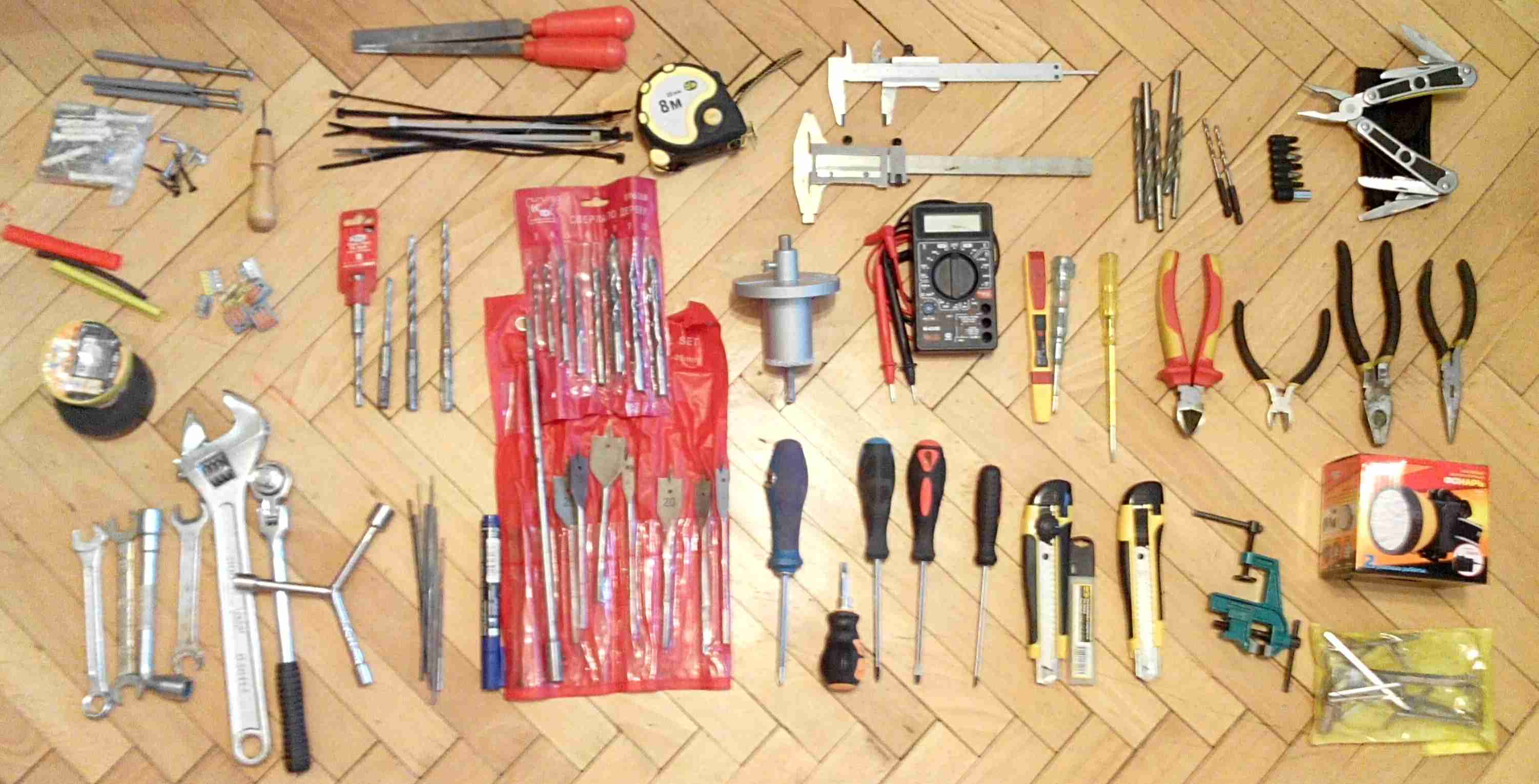

    Необхідні матеріали та інструменти

    Ключове обладнання, що знадобиться в разі необхідності прокласти телефонний кабель і для подальшого монтажу:

  • Бокорізи, призначені для оброблення кабелю;
  • Зачищають ножем кінці проводів перед установкою в саму розетку;
  • Викрутка для надійного закріплення всіх проводів;
  • Гвинти потрібні для того, щоб закріпити підставу розетки на поверхні стіни;
  • Дриль використовується також для кріплення розетки;
  • Відповідні свердла – якщо стіна дерев’яна, то можна використовувати звичайне свердло з широким кроком нарізу, робота з бетонною або цегляною стіною передбачає застосування свердла з побідитовим наконечником або з особливими спайками з твердих сплавів. Їх діаметр рідко перевищує 4,5 мм;
  • Пластикові вставки, які поміщаються в отвори розетки;
  • Кутова шліфувальна машина з диском для роботи з бетоном, якщо збираються виконувати приховану проводку;
  • Перфоратор з корончатым свердлом, якщо розетка буде внутрішня;
  • Тестер, що дозволяє перевірити полярність як в самій розетці, так і в телефонному проводі;
  • Захисні рукавички з латексним покриттям. Справа в тому, що при роботі з незахищеними проводами може пролунати дзвінок. У цьому випадку напруга в лінії може досягати 120 Ст. Цей показник вже є досить небезпечним при безпосередньому контакті.
  • Як підключати телефонні розетки   як правильно: інструкція і інструменти

    Підключення

    Телефонна розетка – особливе устаткування, тому вона потребує обережного поводження. Відповідно, і порядок її підключення теж буде своїм:

    Як підключати телефонні розетки   як правильно: інструкція і інструменти

    Типова схема підключення телефонних розеток

  • На першому етапі здійснюють виготовлення каналу, де буде лежати телефонний кабель. Для цього кутовий шліфувальною машиною (вона ж «болгарка») роблять штробу в стіні і поміщають туди провід. Залишився канал закладають гіпсових, цементних або азбестовим розчином. Такі дії роблять, якщо планується робити внутрішню проводку. В іншому випадку даний крок пропускають;
  • Якщо провід буде проходити по поверхні стіни, то для цього використовують пластмасові скоби з відповідними цвяхами, саморізами або дюбелями. Їх закріплюють на відстані близько 40-50 см один від одного. Всі кріпильні елементи продаються комплектами, тому проблем з їх пошуком не буде;
  • Якщо кабель буде встановлюватися під плінтус, то тут потрібно буде використовувати стамеску, щоб трохи підняти плінтус і покласти під нього провід. Потім його обережно підбивають цвяхами і повертають на місце;
  • Перед тим, як приступити до установки зовнішньої розетки, її попередньо підключають до самого кабелю. Тільки після цього її кріплять на стіні. Варіантів виконання тут досить багато. У більшості випадків розетки мають отвори для кріплення. Під них просвердлюють в стіні дірки і закріплюють дюбелями, які перебувають в комплекті. Якщо ж у вироби подібних отворів не спостерігається, то його закріплюють за допомогою двостороннього скотча. Такий тип кріплення є теж досить надійним;
  • Якщо потрібно розмістити коробку в товщі стіни, то доведеться користуватися корончатым свердлом з перфоратором. У готове глухе отвір спочатку ставлять розетку, потім підключають її до кабелю і закріплюють;
  • У процесі підключення необхідно перевірити полярність проводів.
  • Варто враховувати, що будь-який тип телефонних розеток може мати кілька роз’ємів для підключення. В домашніх умовах цілком достатньо двох – для роутера або модему і безпосередньо для телефону. Незалежно від типу розеток їх встановлення або підключення серйозних відмінностей не має. Єдине, що може змінитися більшу кількість провідників, які доведеться підключати.

    Особливості підключення

    У продажу можна знайти абсолютно нову конструкцію телефонної розетки, яку випускають фірми Legrand та Lezard. Ключовою особливістю яких є те, що не доведеться зачищати дроти, так як в них передбачена система самоочищення. Сам кабель підключається за рахунок самозажимних системи – для цього контактний механізм обертають на чверть обороту.

    Відразу слід використовувати тестер для визначення полярності заряду. Якщо під рукою немає, можна застосувати наступний метод: після завершення підключення потрібно підняти телефонну трубку і перевірити – чи є гудок. При його відсутності просто змінюють дроти місцями. Гудок повинен з’явитися. В іншому випадку потрібно буде перевіряти – чи всі дроти цілі.

    Бліц-поради

    • Всі існуючі стандарти, що стосуються телефонного зв’язку, говорять про те, що червоний колір телефонного дроту повинен позначати собою позитивний провідник, зелений – негативний;
    • Якщо тестера під рукою немає, існує ще один перевірений спосіб – беруть сиру картоплину, розрізають на дві частини і встромляють в м’якоть дроти. Поблизу від позитивного кабелю картопля незабаром почне темніти;
    • Коли зачищають кабель, бажано не допускати пошкодження ізоляції самих провідників. Це в більшості випадків знижує якість зв’язку та створює ймовірність обриву лінії.
