Як підключати люстри – подвійний і потрійний вимикач, люстра з пультом

Люстра є не тільки джерелом освітлення в будинку, але і елементом декору. Вибір люстри дуже непроста і вимагає великих часових витрат справу, але після того як цей прилад буде придбаний у магазині і доставлений додому, наступним завданням буде правильне підключення цього пристрою до електрики.

Це можна зробити самостійно, для правильного підключення до домашньої електромережі цього пристрою, досить елементарних знань в області електротехніки і володінням таким інструментом, як викрутка.

Як підключати люстри   подвійний і потрійний вимикач, люстра з пультом

З чого почати

Для правильного підключення світильника до проводів необхідно визначити «фазу», «нуль» і заземлення.

У трижильній проводці дроти маркуються відповідним кольором:

  • Заземлення — жовто-зеленим.
  • Фаза — коричневим
  • Нуль — синім.
  • Повністю довіряти цим позначенням на практиці не варто, з причини можливої невідповідності зазначених даних. Недобросовісні електрики на етапі проведення проводки могли переплутати дроти і замість заземлення подати по лінії «фазу» і навпаки.

    Щоб визначити «статус» проводів, які підведені до люстри, необхідно провести кілька досліджень з використанням приладів.

    Для визначення «фази» необхідно приготувати наступні прилади та інструменти:

  • Мультиметр або тестер.
  • Індикаторна викрутка.
  • Прогумовані рукавички.
  • Всі роботи необхідно проводити в спеціальних гумових рукавичках, які захищають від ураження електричним струмом. Для визначення «фази» не потрібно відключення струму, тому всі роботи слід проводити з максимальною обережністю.

    За допомогою індикаторної викрутки визначається наявність фазної напруги. Для цього викрутка затискається в руці, гострою стороною доторкається до проводу, а вказівний палець встановлюється на верхній торцевій частині. Якщо індикатор засвітився, то це вказує на наявність електричного струму. Таким чином фаза.

    Для визначення «0», потрібно використовувати мультиметр. Робота виконується у такий послідовності:

  • Встановити мультиметр в режим визначення змінного струму.
  • Позитивний щуп з’єднується з «фазою».
  • Негативний щуп, поперемінно під’єднується до 2 інших проводах.
  • Необхідно переглянути показання мультиметра, коли прилад буде показувати найбільше значення напруги, в цей момент негативний щуп буде з’єднаний з «0». Відповідно третій провід буде заземленням.

    Якщо при визначенні нульового проводу, при з’єднанні з третім провідником, мультиметр не покаже наявності напруги, то це говорить про те, що заземлення повністю відсутня в кабелі, подведенном до світильника. Коли напруги повністю рівні, в кабелі замість заземлення продубльований «0». У цьому випадку необхідно запросити грамотного електрика, який підключить третій провідник до заземлення.

    Як підключати люстри   подвійний і потрійний вимикач, люстра з пультом

    З’єднуємо правильно

    Для правильного з’єднання проводів застосовуються спеціальні клеми на освітлювальному приладі. Якщо такі елементи відсутні, то дроти з’єднуються з застосуванням клемників, в яких кожен провід надійно фіксується за допомогою двох болтів. В залежності від схеми підключення, таких клемників може бути від 2 до 5 шт.

    Інструменти, які знадобляться для підключення, це спеціальне зачищающее пристрій для проводів або гострий ніж і звичайна шлицевая викрутка. Перед виконанням електротехнічних робіт обов’язково слід знеструмити проводку.

    Щоб не боятися удару електричним струмом, необхідно вимкнути автоматичні запобіжники, розташовані на електричному щитку.

    Техніка з’єднання проводів дуже проста. З двох сторін клеми вводяться зачищені мідні дроти, які фіксуються маленькими гвинтиками, які розташовані збоку такий клеми.

    З’єднання виходить досить надійним і з часом не погіршується, тому подібні клеми можна використовувати навіть для підключення дуже потужних освітлювальних приладів.

    Як підключати люстри   подвійний і потрійний вимикач, люстра з пультом

    Схема підключення люстри

    Підключення люстри

    Підключення світильника можливо кількома способами. Техніка виконання залежить від кількості проводів, які необхідно з’єднати з люстрою.

    Для з’єднання 2 проводів досить підвести до світильника тільки фазний провід і «0», при цьому незалежно від кількості освітлювальних елементів в люстрі, прилад буде працювати тільки в одному режимі освітлення.

    При подачі електричного струму, прилад буде світитися, при виключенні всі лампочки одночасно згаснуть. Заземлення, при підключенні 2 проводів до світильника, буде повністю відсутнім.

    При підключенні люстри до кабелю з 3 проводів, до осветительному приладу підводиться заземлення. З’єднання «фази» і «0» проводиться таким же чином, як і при підключенні двожильного кабелю. Третій контакт з’єднується з корпусом, де є металеві частини.

    Таким чином, освітлювальний прилад не буде представляти небезпеки навіть у тому випадку, коли станеться витік фазного струму на корпус.

    Якщо проводів підведених до світильника більше 3, то можна регулювати інтенсивність світіння люстри, включаючи або вимикаючи окрему групу елементів.

    Підключення люстри до двухклавишному вимикача

    Підключення світильника до двухклавишному вимикача дозволить регулювати інтенсивність освітлення за рахунок залучення більшого або меншого кількість освітлювальних елементів.

    Якщо світильник з заземленням підключається до двухклавишному вимикача, то необхідно провести чотирижильний кабель, в якому 2 жили будуть підводити фазний струм від вимикачів, а два інших — «0» і заземлення.

    При підключенні люстри, незалежно від кількості клавіш вимикача, фазний провід завжди слід проводити через переривник струму. Таким чином, при вимкненій подачі струму, люстра буде знеструмлена, і можна, не побоюючись удару електричним струмом, проводити заміну лампочок в приладі.

    Якщо до світильника підведений тільки трижильний кабель, то в цьому випадку також можна підключити двоклавішний вимикач.

    Для цього потрібно буде «пожертвувати» заземленням. Щоб правильно зробити з’єднання кабелів, необхідно від’єднати заземлюючий провід «маси» люстри, і підключити його до групи ламп.

    Протилежний кінець цього дроту з’єднується з другої клемою двохклавішного вимикача. Якщо до світильника підведений двожильний кабель, то для підключення двохклавішного вимикача потрібно зробити проводку з новим 3 або 4 жильним кабелем.

    Новий кабель укладається в штробу, яка робиться в стелі і стіни. Глибина виїмки зазвичай становить 3 — 4 див. Кабель необхідно закріпити за допомогою спеціальних пластикових затисків, які кріпляться до бетонної стіни за допомогою дюбелів.

    До вимикача підводяться два проводи, підключені до різних секціях люстри. Інші жили дроти підключаються до «0» і заземлення. Після перевірки працездатності світильника штроба з кабелем закладається гіпсовим розчином або мастикою.

    Підключення люстри до одноклавишному вимикача

    Щоб підключити світильник до одноклавишному вимикача достатньо буде підвести до люстрі 2 жильний кабель.

    Якщо необхідно заземлити прилад, то ведеться проводка, складається з 3 жив. Підключення здійснюється таким же способом, як і при двухклавишном підключенні з тією лише різницею, що в даному випадку до вимикача підключається лише один дріт.

    Якщо необхідно встановити світильник на підвісну стелю, то технічне рішення підведення кабелю до люстрі значно спрощується. В ніші між основним і навісною стелею проводка розміщується в спеціальних гофрованих трубах.

    При такому розміщенні немає необхідності в штробировании стелі, що значно прискорює процес прокладання електричного кабелю до світильника.

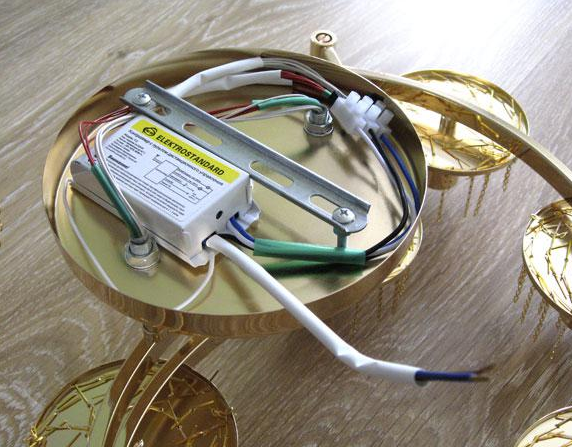

    Підключення люстр з пультом управління

    Світильник, який оснащений дистанційним управлінням, набагато зручніше в експлуатації моделей підключаються через вимикач. І, незважаючи на те, що такі світильники значно дорожче, популярність цього виду освітлювальних приладів збільшується рік від року. Для монтажу пристрою до місця підключення необхідно підвести двожильний кабель.

    Для правильного підключення контролера, який буде керувати світлом люстри, необхідно підвести «фазу» і «нуль».

    Блок управління буде включати і відключати різні секції світильника, змінюючи таким чином інтенсивність освітлення.

    Багато прилади, що працюють на світлодіодах, дозволяються використовувати освітлювальні елементи в імпульсному режимі.

    Такі світильники можуть працювати в режимі світломузики і змінювати колір випромінюючого світла. На відміну від управління люстрою двухклавишным вимикачем застосування контролера дозволяє використовувати світильник в 6 різних режимах.

    Основна проблема, яка може виникнути при підключенні контролера, це можливість його розміщення. Не всі світильники дозволяють розмістити блок управління всередині корпусу. Якщо світильник встановлюється на підвісну стелю, то контролер можна встановити між основною і натяжною стелею.

    У тому разі, коли такої можливості немає, блок управління розміщується в спеціальній ніші, яка робиться в стелі.

    Підключення електричного кабелю здійснюється відповідно до схеми, яка в обов’язковому порядку присутня в інструкції до світильника. Перед підключенням необхідно знеструмити проводку, вимкнувши автомати на вхідному щитку.

    Після підключення люстри необхідно встановити лампочки і перевірити працездатність світильника.

    Як підключати люстри   подвійний і потрійний вимикач, люстра з пультом

    Бліц-поради

  • При установці люстри завжди підключайте фазний дріт через вимикач, таким чином при вимиканні світла люстра завжди буде знеструмлена.
  • При виборі люстри з дистанційним управлінням найбільш зручними в експлуатації будуть моделі, що використовують для роботи контролера радіоканал. Інфрачервоний пульт управління необхідно кожен раз направляти на приймач, що значно додає незручностей при поводженні з освітлювальним приладом.
  • Масивні світильники необхідно встановлювати з помічником, який буде підтримувати пристрій.
  • Якщо світильник з дистанційним управлінням встановлюється на місце звичайного світлового приладу, то стаціонарний вимикач можна повністю демонтувати. Обов’язково слід з’єднати контакти між собою і закрити вийшло отвір бетонним розчином.
  • Для підключення люстри застосовуються тільки призначені для цієї мети кабелі, забороняється використовувати в електричній системі гнучкого кабелю, який застосовується в продовжувачах.
  • Якщо є сумніви у власних силах, то для підключення люстри слід запросити кваліфікованого майстра.
  • При неправильному підключенні пристрою, можливо загоряння і ураження електричним струмом.
