Як перевіряти конденсатори мультиметром – не выпаивая, ємність і справність конденсатора

Конденсатор сприяє накопичення електричного заряду. І якщо він несправний, дане властивість втрачається.

Класифікуються вони на:

  • електролітичні, підключення яких в схему повинно бути строго визначеним;
  • неполярні, підключені в будь-якому порядку.

Для перевірки працездатності конденсатора слід скористатися простим мультиметром. Дане обладнання допомагає в пошуку збоїв в електросистемі (вимірювання напруги, її «прозвон»), і в аналізі працездатності окремих электродеталей.

Так як конденсатор — складова частина будь електросхеми та його неробочий стан часто результат закінчення його терміну придатності, то і тоді прийде на допомогу мультиметр, який вловить спотворення в сигналі електроланцюга.

Як перевіряти конденсатори мультиметром   не выпаивая, ємність і справність конденсатора

Перевірка справності електролітичного конденсатора

Перевірка починається з візуального огляду деталі. Вибух – природне явище при збільшеному тиску всередині корпусу електролітів, якщо вони пошкоджені. Навіть при невеликій вибухової потужності шкода буде полягати в розбризкуванні їх вмісту навколо.

Щоб запобігти це, у верхній частині конденсаторів робиться хрестоподібна насічка, яка сприяє стравливанию всередині корпусного тиску. Спучування і розрив корпусу вже говорить про несправності пристрою.

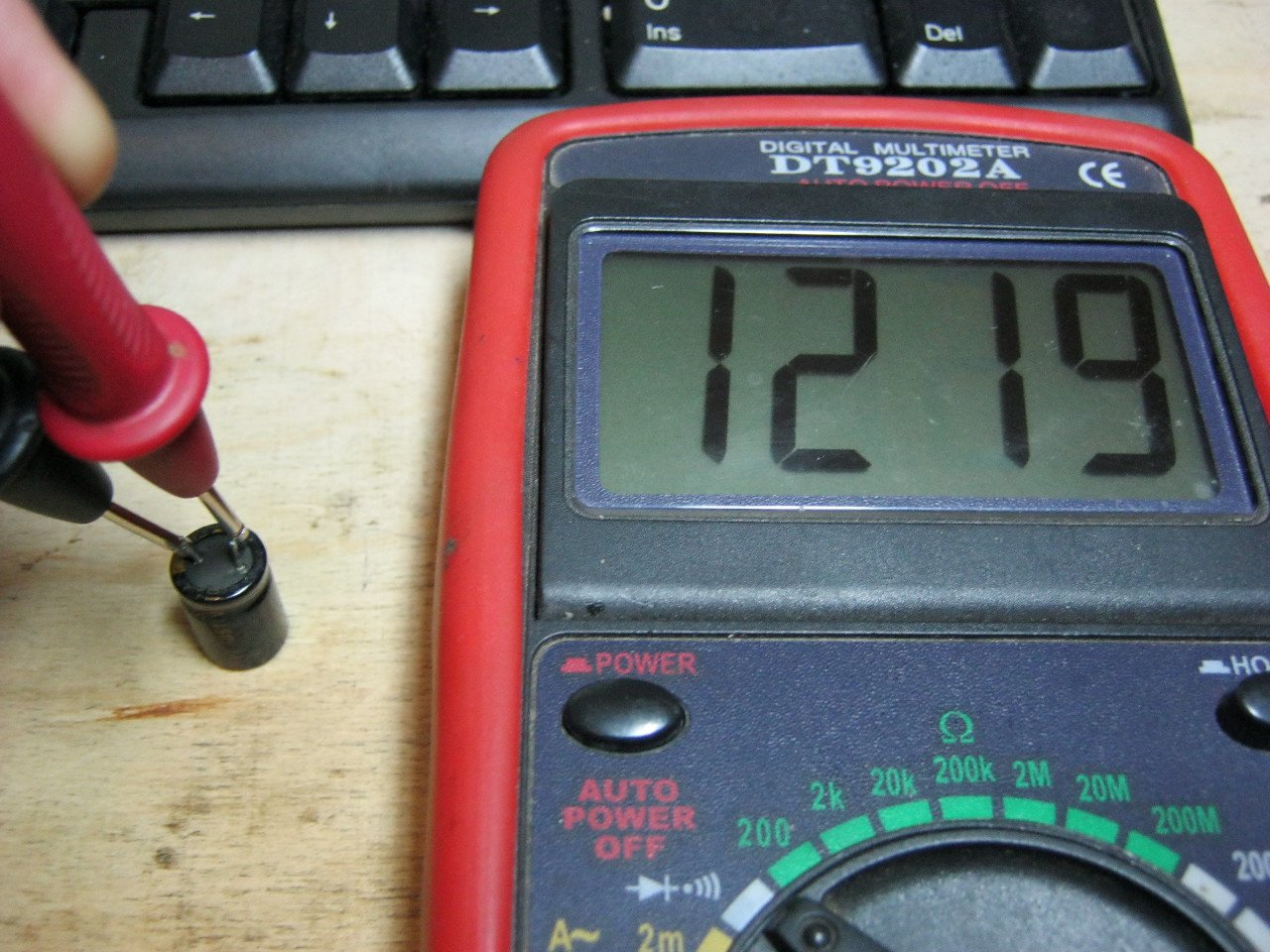

В інших випадках потрібно перевірити справність конденсатора мультиметром, який виміряє опір батарейки. Для цього проводиться підключення приладу до висновків конденсатора з дотриманням полярності.

Спочатку опір буде близько до 0 через розрідженості пристрою. Але при зарядці конденсатора від батареї можна буде спостерігати збільшення показника опору. При закінченні зарядки мультиметр висвітить нескінченно великий опір.

До перевірки конденсатора потрібно його розрядка, яка може бути здійснена при замиканні висновків між собою. Граничне значення вимірювання — максимально можливе. Проводиться з’єднання плюсового виходу деталі з її червоним аналогом на приладі.

Підключення мінусового чорного виходу — до іншого виходу. Вимірюючи опір, стежать за постійно зростаючими показаннями мультиметра. Не повинно бути їх зменшень.

Контакти між виходами повинні бути надійними. Процес не повинен бути перерваний. Заборонено доторк до них з-за опору людського тіла, яке завадить зарядці і визначення працездатності деталі.

Результати перевірочної роботи:

  • Показання дорівнюють 0 і відсутня їх збільшення або воно незначне. Значить, є замикання між обкладками. І якщо конденсатор підключити до робочої схемою, відбудеться коротке замикання.
  • Помітне збільшення показань приладу, але без досягнення ними нескінченності. Значить, є струм витоку, при значному зниженні ємності виробу. Результат – неефективна робота елемента без повного виконання ним свого функціонального призначення. Сигнал буде спотворений.

Напруга мультиметра — до 1,5 В, а в робочих схемах з конденсатором — значно більше. Тому при наявності витоку приладу і його установки при робочій напрузі можливий повний його пробій.

Перевірка справності неполярних конденсаторів

  • При зарядці деталі від мультиметра є можливість перевірки справності елементів ємністю від 0,5 мкФ. При цьому не важлива полярність підключення. Більш мала ємність не дозволить помітити зміни на приладі. При показниках ємності, які визначаються цифровим приладом, більше її номінального значення елемент вважається несправним. Показання мультиметра вірні при очевидному замиканні між обкладками.
  • Перевірка деталі з напругою від 400 В можлива при її зарядки від мережі в точці, захищеної від короткого замикання автовыключателя. Також повинен бути підключений резистор послідовно з конденсатором, чиє опір від 100 Ом, щоб обмежити початковий струмовий кидок. В момент після зарядки і через час проводиться вимірювання напруги на висновках деталі. При цьому важливо довгий збереження заряду. Після потрібна розрядка елемента з допомогою резистора, через який сталася його зарядка.

Як перевірити конденсатор, не выпаивая його

На жаль, при прогріванні паяльным приладом при пайку відновлення властивостей конденсаторної деталі – явище рідкісне. І, на жаль, немає універсального методу перевірки його справності без випоювання даного елемента схеми. Інші елементи, що його оточують, будуть шунтувати його своїм опором.

Тому:

  • Після впаювання пройшов перевірку конденсаторного елемента можливе включення обладнання, яке підпало ремонту, щоб поспостерігати за змінами в його роботі. При поліпшенні або відновлення працездатності даного обладнання проводиться заміна перевіреної деталі на нову;
  • Для скорочення часу на перевірку проводять випоювання тільки 1-ого з висновків, що не завжди можливо для більшості деталей електролітичного типу через особливості їх конструкції корпусу;
  • При послідовному підключенні перевіряється елемента з іншим можливе визначення його справності прямо на платі, выпаяв його;
  • При складній схемі з безліччю конденсаторів визначення несправності конденсаторних деталей проводиться вимірюванням напруги на них. При відхиленні даного показника проводиться випоювання підозрілого елемента і його перевірка 1-їм з перерахованих вище способів.

Як перевіряти конденсатори мультиметром   не выпаивая, ємність і справність конденсатора

Перевірка ємності конденсаторів

При значеннях ємності конденсаторної до 0,5 мкФ зарядка відбувається з такою швидкістю, що простежити за цим не під силу ні одному обладнання. Для цього необхідно визначення номінальності ємності деталі за допомогою вимірювача ємності — LC-метра.

Для домашнього користування можливе використання невеликих цифрових вимірювачів ємності. У них є щупи підключення, дисплей на рідких кристалах і перемикач меж вимірювання.

Щоб перевірити конденсаторний елемент, спочатку розпізнають його ємність з позначенням на його корпусі, здійснюють вибір необхідного межі вимірювання і приєднують його до вимірювального приладу. Є моделі, що вимірюють ємність без випоювання елементів схеми.

При існуючому розкиді параметрів виміряне значення деталі повинно входити у регламентований допуск. Інакше конденсаторний елемент несправний.

Можна придбати мультиметри з вбудованою даною функцією. Є моделі зі стандартними щупами для підключення перевіряються елементів і гніздами на їх корпусі. Однак, межі даних моделей обмежені.

Як перевіряти конденсатори мультиметром   не выпаивая, ємність і справність конденсатора

Бліц-поради

  • При збоях в схемі перевіряється дата випуску конденсаторного елемента. За 5-річний термін експлуатації можливо «всихання» даної деталі на 55 – 75%. Тому дуже стару деталь краще відразу замінити, тому що навіть робочий елемент буде вносити деякі спотворення.
  • Для максимальної точності результатів вимірювань перед перевірочним процесом в обладнання необхідно поставити нову батарейку.
  • До перевірки конденсатор рекомендується поїти з схеми або 1-ну ніжку. Якщо елемент великий і має підведення проводів, то від’єднання піддається 1 з них. Інакше результат буде спотворений.
  • Дотик руками висновків конденсатора при його перевірці суворо заборонено. Це пояснюється тим, що людське тіло має опір 4 Ом, яке здатне спотворити результат повірки.
  • Для сучасних мультиметрів максимальним межею вимірювання буде ємність до 200 мкФ. Номінал елементів ємністю до 0.25 мкФ піддаються перевірці на наявність короткого замикання. Якщо перевищити допустимі значення вимірювання, мультиметру загрожує поломка, навіть незважаючи на встановлений усередині нього запобіжник.
  • При роботі з високовольтними схемами не варто забувати про техніку безпеки. Будь-який такий ремонт повинен починатися після того, як ремонтується обладнання вимкнено і электрокомпонент розряджений розрядної ланцюгом.
  • Щоб перевірити деталь великої ємності, може підійти більш екстремальний спосіб. Після того, як елемент повністю зарядиться, виробляють замикання його висновків на предмет з металу. Попередньо цей предмет повинен бути покритий ізолятором, і має сенс працювати в гумових рукавичках. Поява іскри і одночасно характерне звуковий супровід буде служити результатом процесу розряду.
