Зробити схему теплої підлоги простіше і дешевше допоможуть регулятори зворотного потоку – RTL-крани. Найвідоміші фірми, що випускають обладнання для опалення, пропонують споживачам свої термостатичні RTL-крани, – обмежувачі потоку для теплої підлоги. В чому особливості такого регулювання температури, – розглянемо далі. Також, як зазвичай регулюється температура теплої підлоги і яка вона потрібна….
Яка температура повинна бути
Найбільшою комфортною температурою теплого статі вважається 28 градусів. Комфортна температура для тривалого застосування налаштовується індивідуально за вподобанням. Але зазвичай вона нижче, – 22 – 26 градусів, щоб покриття підлог «стало непомітним».
В окремих приміщеннях, де не присутні постійно, зазвичай непогано, якщо температура буде трохи більше, – до 32 градусів. Це передпокій (веранда), туалет, ванна.
Щоб підтримати температуру на заданому рівні застосовуються два різних способи.
Способи підтримання температури теплої підлоги
Перший спосіб заснований на стабільній високій швидкості руху теплоносія.
Щоб температура теплої підлоги була стабільною в нього потрібно подавати певну кількість теплової енергії з допомогою теплоносія. Теплоносій готується із заданою температурою і в значному обсязі проходить по контуру.
Обсяг повинен бути таким (швидкість руху повинна бути такою, щоб на виході з контуру температура рідини не зменшилася більше ніж на 10 градусів. Тоді в межах контуру різниця температур буде незначною і малопомітною. Наприклад, у контур подається 45 градусів, на вихідних буде 35 градусів. А температура поверхні може бути 28 градусів.
Другий спосіб полягає в тому, щоб подавати рідину великої температури, але переривчасто, порціями. Порція гарячої рідини досить швидко (за кілька хвилин) заповнює контур, після чого її рух зупиняється.
Рідина охолоджується і віддає енергію стяжці. Теплоємна стяжка поступово поглинає і розсіює енергію, не перегріваючись в місці знаходження трубопроводу. Як тільки теплоносій остигає до заданого значення, в контур знову подається порція гарячої води.
Наприклад, у контур може подаватися рідина 75 град, а її заміна буде здійснюватися після охолодження до 30 градусів. Внаслідок розподілу тепла в масивній стяжці на поверхні підлоги буде весь час підтримуватися близько 28 градусів.

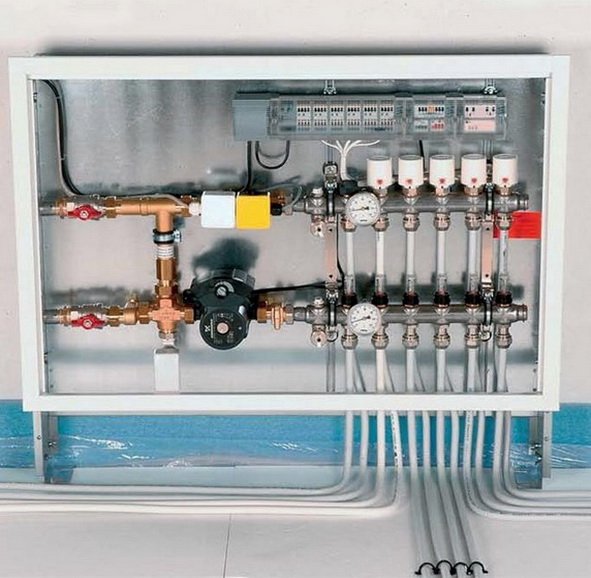

Схема регулювання температури змішувальним вузлом
Щоб регулювати температуру за першим способом, підтримуючи значну швидкість руху рідини, потрібно встановити змішувальний вузол, в якому вода готується до заданої температури.
Теплоносій з котла надходить 65 – 80 градусів. Щоб зменшити температуру до необхідних 40 -50 градусів, встановлюють вузол зсуву, який частину обратки з теплої підлоги з температурою 30 – 35 градусів подає на вхід в контуру. В результаті на вході термостатичної головкою, що регулює співвідношення вхідних потоків, підтримується задана температура, наприклад, 45 градусів.

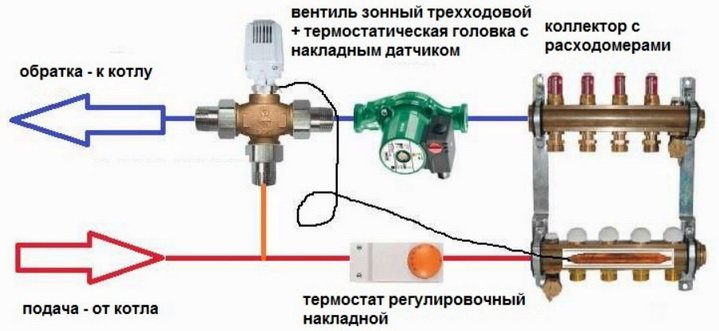

Таку схему не складно зібрати самостійно, що буде дешевше. Основа – триходовий клапан, шток якого регулюється термоголовкою. Керуючий елемент термоголовки доцільніше встановити на іншій гілці. Місце установки насоса і триходового клапана (подача/обратка) значення не має. Але насос обов’язково повинен встановлюватися в контурі колектора теплої підлоги (за триходовим клапаном з подачі), інакше триходовий клапан працювати не буде.
Налаштовуючи термоголовку на певну температуру обратки, ми можемо задавати температуру теплих підлог в широкому діапазоні.Але для отримання більш холодних контурів залишається тільки зменшувати швидкість руху в них теплоносія за допомогою регулювальних кранів на колекторі.
Схема регулювання температури теплої підлоги обмежувачами потоку
Другий спосіб порціонної подачі гарячої рідини в контурів теплої підлоги здійснюється за допомогою термостатичних кранів RTL (регуляторів потоку). Змішувальний вузол не застосовується – в контур подається теплоносій високої температури, яка потрібна для радіаторних мережі.
На обратці кожного контуру встановлюється кран RTL з термоголовкою RTL, який відкривається при охолодженні рідини до заданої температури. Як тільки температура проходить рідини підвищується більше заданого значення (контур наповнився гарячою водою), кран майже повністю перекриває її руху до її охолодження.
Ці крани встановлюються тільки на обратку, щоб оперативно реагувати на зміну температури в контурах. Фактично крани RTL регулюють потік, – кількість в одиницю часу (л/хвилину). Вони працюють в залежності від тепловтрат кожної кімнати (контуру, ділянки стяжки обмеженого температурними швами), в залежності від того, наскільки швидко остигає стяжка.
Особливість конструкції кранів RTL і унибоксов RTL

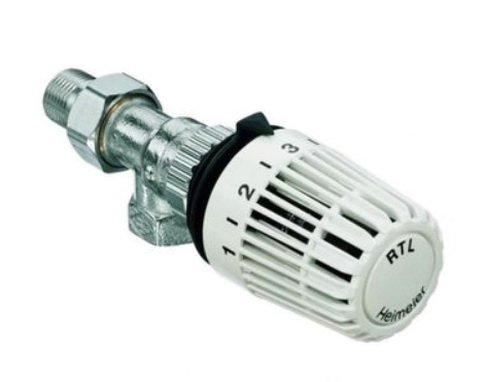

В крані RTL є латунний або мідний сердечник, який щільно стикається з таким же серцевиною встановлюється термоголовки RTL, тому температура дуже швидко передається на її робоче тіло.
Термоголовка RTL реагує тільки на температуру рідини. Якщо вона перевищує заданий регулюванням рівень, кран перекриває потік.
Термоголовка RTL з виглядом дуже схожа на звичайні термоголовки, які встановлюються на радіатори, і які вимірюють температуру повітря. Тому часто виникає питання – як головка на колекторі «по повітрю» регулює тепла підлога в спальні….

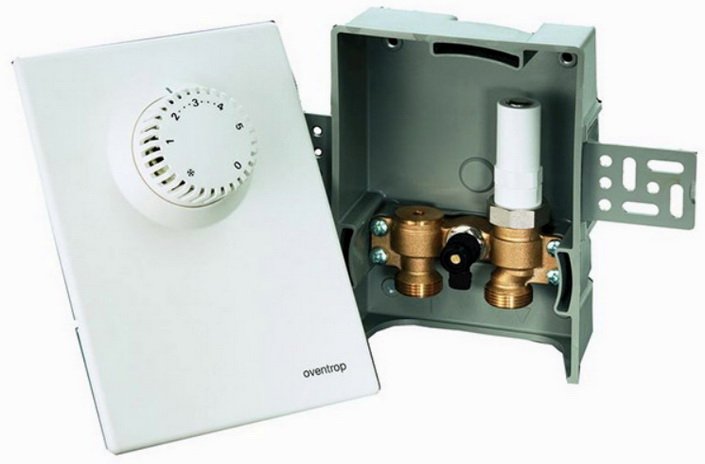

Унибокс RTL представляє з себе кран і термоголовку об’єднану в одному корпусі, який окремо можна вмонтувати в стіну так, що зверху буде одна кришка з термоголовкою, або без неї. Їх призначення – регулювання одного контуру теплої підлоги, наприклад, на поверсі є тепла підлога тільки в санвузлі. Застосування унибоксов економічно вигідно, так як немає необхідності встановлювати змішувальний вузол тільки для одного контура.
Але конструкція може включати в себе не тільки RTL-головку, але і повітряну термоголовку, щоб заодно контролювати і температуру повітря в маленькому віддаленому приміщенні, де тепла підлога може бути єдиним опалювальним приладом.
Де вигідно застосовувати RTL-регулювання потоку в опалювальних системах
Конструкція RTL-колектора дуже компактна. Відсутні насос і змішувальний вузол, а сам колектор обратки може бути зібраний з трійників, на входах яких встановлені крани RTL з головками. Тому ця система доцільна або незамінна там, де немає місця на монтаж об’ємних конструкцій. Наприклад, таке може бути в квартирі.
Також система з регулюванням зворотного потоку вельми вигідна у випадку якщо контурів мало або контур зовсім один. У такому разі цілий змішувальний вузол з насосом просто не вигідно. Застосовуються унибоксы, про що сказано вище.
Як застосовується RTL-регулювання, ніж обмеження

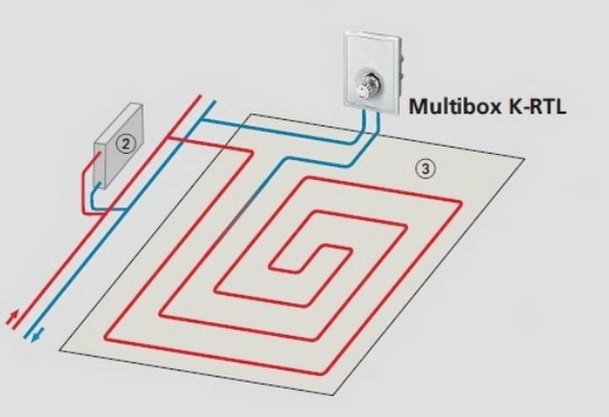

Контури теплої підлоги підключаються до головної подаючої магістралі просто паралельно, як гілка радіаторів або один радіатор. Подача в контур теплої підлоги здійснюється відгалуженням від подаючої магістралі. А на обратці з контуру встановлюється кран RTL на колекторі або окремо стоїть (унибокс), який потім підключається до загальної обратку.
Кількість контурів з регулюванням зворотного потоку може обмежувати продуктивність насоса в котлі (в системі).
Наступне обмеження – теплоємність стяжки. Дана система призначена для роботи з масивної бетонною стяжкою як опалювального приладу, яка може розсіювати високу температуру від порції води, не перегріваючись фрагментами поверхнею.
Як зробити стяжку з опалювальними контурами
Загальне обмеження для застосування регулювання зворотного потоку – довжина контурів. Довжина контуру впливає як на співвідношення «временая заповнення/час охолодження», так і на загальне гідравлічне опір даного відгалуження від загальної мережі. Досвід показує, що при контурах з трубою 16мм система регулювання RTL відмінно працює при довжині контурів до 50 метрів. Якщо контуру були зроблені довше – то потрібно встановлювати змішувальний вузол і користуватися першим способом.
У спірних випадках може виручити застосування 20-ї труби у якій опір буде менше.
Таким чином для RTL-системи регулювання назад потоку теплого статі стяжку потрібно фрагментувати заздалегідь температурними швами, на невелику довжину контурів 35 – 45 м.
