Тестер (більш формальне назва мультиметр) — це электроизмерительное пристрій, що поєднує можливості вольтметра, амперметра і омметра.

Як користуватися тестером: відео правильного використання

Бувають цифровими та стрілочні. З їх допомогою можна заміряти:

  • Частоту коливання електроструму.
  • Вольтаж.
  • Перевірити працездатність схем електронних пристроїв.
  • Працездатність лампи розжарювання.
  • Цілісність електропроводки.
  • Температуру рідини.
  • Температуру поверхні (наприклад, процесора) за допомогою термопари.
  • Мультиметр має:
    • 2 виводу (чорний і червоний);
    • від 2 до 4 роз’ємів.
  • Чорний щуп є негативним, а червоний — позитивним. Останній використовується безпосередньо для замірів. Чорний вставляється в загальний роз’єм. Він позначається скороченням COM. Червоний щуп вставляється в роз’єм для оцінки опору або вольтажу.

    Аналогові мультиметри можуть використовуватися, наприклад, у домашніх умовах, коли точність вимірювання не потрібна.

    З чого складається прилад

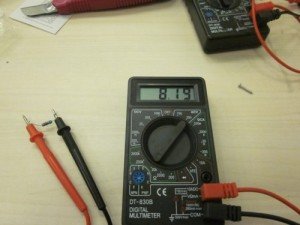

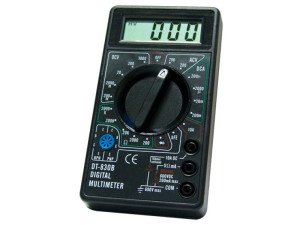

    Кожен цифровий мультиметр складається з:

  • Дисплея.
  • Багатопозиційного перемикача.
  • Гнізд для підключення щупів.
  • Кнопки включення.
  • На приладі є наступні позначення:

    Як користуватися тестером: відео правильного використання

  • DCV — використовується для оцінки постійної напруги.
  • ACV — функція виміру змінного напруги.
  • DCA — вимірювання постійного струму.
  • Знак<<омега>> означає функцію визначення опору.
  • hFE — виміри коефіцієнта передачі транзистора.
  • Роз’єм для транзисторів.
  • Гніздо 10A призначене для червоного (позитивного) щупа для вимірювання всіх напруг, опорів і струмів в діапазоні до 10A.
  • Гніздо V, R, mA також призначене для червоного (позитивного) щупа для вимірювання всіх напруг, опорів і струмів (крім 10A.)
  • Гніздо COM призначений для чорного (негативного) щупа.
  • Як використовувати

    Перед використанням мультиметра необхідно правильно підключити щупи.

  • В роз’єм<<СОМ>> (він самий нижній) підключити чорний з них.
  • У гніздо V, R, mA (середній) — червоний.
  • Потім необхідно встановити перемикач у згоді з тим, що саме вам потрібно виміряти: вольтаж, струм, опір. Також перемикач дозволяє встановити діапазон вимірювання.

    Як виміряти вольтаж постійного електроструму

    У домашньої розетки можна виміряти тільки змінну напругу. Максимальна напруга 700 Вольт.

  • Вставити чорний щуп в самий нижній роз’єм COM.
  • Вставте червоний щуп в середній роз’єм mAv.
  • В секторі DCV встановіть мультиметр на 2V.
  • Увімкніть мультиметр натиснувши кнопку On.
  • Чорним щупом торкніться <<—>>
  • Червоним торкніться <<+>>
  • Зніміть показання з дисплея.
  • Вимкніть мультиметр натиснувши кнопку Off.
  • Вимірювання змінної напруги може бути небезпечним для здоров’я, тому якщо вам потрібно виміряти змінну напругу замість цифрового приладу використовуйте безконтактний.

    Як виміряти напругу змінного струму

    Як користуватися тестером: відео правильного використання

    Перед вимірюванням потрібно обов’язково перевірити, правильно чи на мультиметре підключені щупи.

    Наприклад, якщо один з них буде підключений до гнізда тестерирования електроструму, то відбудеться коротке замикання.

  • Вставити чорний з них в самий нижній роз’єм COM.
  • Червоний — в середній роз’єм mAv.
  • Встановіть багатопозиційний перемикач в сектор ACV.
  • Помістіть багатопозиційний перемикач 500 Вольт.
  • Увімкніть мультиметр натиснувши кнопку On.
  • Чорним щупом торкніться «—» вимірювального приладу (наприклад, трансформатора).
  • Червоним щупом торкніться <<+>> вимірювального приладу (наприклад, трансформатора).
  • Зніміть показання з дисплея.
  • Вимкніть прилад натиснувши кнопку Off.
  • Як виміряти силу електроструму

    Вимірювання сили струму відрізняється тим, що щупи мультиметра повинні бути врізані в ланцюг, як ніби це один з компонентів цієї самої ланцюга.

  • Встановити багатопозиційний перемикач в режим ACA (при вимірюванні сили змінного струму) або DCA (якщо потрібно провести оцінку сили постійного струму).
  • Встановити в якому інтервалі будуть проводитися вимірювання. Найкраще призначити максимальний межа цього діапазону. Якщо при приєднанні до ланцюга на дисплеї не буде ніяких значень, завжди можна знизити діапазон.
  • Введіть щупи у відповідні гнізда.
  • Підключіть тестер до ланцюга. Це дуже ризиковано, якщо ви вимірюєте силу змінного побутового струму, так як може стати результатом удару електричним струмом.
  • Вимкніть багатопозиційний перемикач і, використовуючи щуп, переконайтеся, що змінного струму в ланцюзі немає. Тільки після цього від’єднайте прилад від ланцюга.
  • Бліц-поради

  • Використовуйте цифровий мультиметр, якщо точність вимірювань має для вас значення.
  • Дотримуйтесь правил безпеки при роботі з електроприладами, а також при вимірюванні різних характеристик електрики.
  • Зокрема:

  • Перед тим як торкатися проводів, особливо оголених, вимкніть всі перемикачі і перевірте щупом AC струму, щоб змінний струм в ланцюзі дорівнював нулю.
  • Ні в якому разі не можна проводити виміри приладом у вологому середовищі або навіть в умовах високої атмосферної вологості, тому що волога проводить електрику.
