Вузол проходу вентиляції через покрівлю

Вентиляція – найважливіша з систем життєзабезпечення споруд, які використовуються в якості житлових, виробничих, комерційних чи адміністративних. Її завдання полягає у виведенні відпрацьованого повітря, насиченого вуглекислим газом, забрудненого або загазованого, на вулицю. Для цього труба воздуховода через перекриття виводиться на дах будинку. Неправильно змонтований вузол проходу через покрівлю вентиляції найчастіше є причиною протечек і проблем при роботі системи. Ця стаття розповість, як правильно встановити покрівельну проходку, щоб уникнути цих неприємностей.

Зміст статті

1 Конструкція вентиляційної системи
2 Види проходок
3 Монтаж проходки
4 Відео-інструкція

Зміст

Конструкція вентиляційної системи

Вентиляційною системою називають труби, що забезпечують видалення нагрітого повітря з продуктами дихання і життєдіяльності в атмосферу. Більшість приватних будинків обладнається природною вентиляцією, функціонування якої ґрунтується на законі конвекції, властивості нагрітих газів підніматися вгору.

Виробничі, адміністративні і комерційні споруди, де знаходиться велика кількість людей або працює спеціальна техніка, вимагають посиленої циркуляції повітря, забезпечити яку може тільки примусова вентиляція, що працює від потужного вентилятора. Щоб визначити тип повітропроводу, який підійде конкретному спорудження, враховують наступні фактори:

Обсяг приміщення. Чим більше площа, тим більше в ньому знаходиться повітря. Це означає, що для забезпечення циркуляції потрібно більш потужна вентиляція.

Коефіцієнт загазованості і запиленості. Ці показники зазвичай обчислюються для виробничих приміщень, де з-за виконання робіт або використання техніки, в складі повітря з’являється пил і шкідливі гази.

Вологість і температура всередині приміщення. Вентиляція робить мікроклімат у спорудженні більш підходящим для життєдіяльності людей, оптимізуючи показники вологості і температури до комфортного рівня.

Кількість людей. У процесі дихання люди споживають виробляють кисень і вуглекислий газ, тому чим більше в приміщенні знаходиться людей, тим краще вентиляція повинна працювати, видаляючи відпрацьоване повітря. Тому монтаж повітроводів проводиться перш за все в адміністративних і комерційних спорудах.

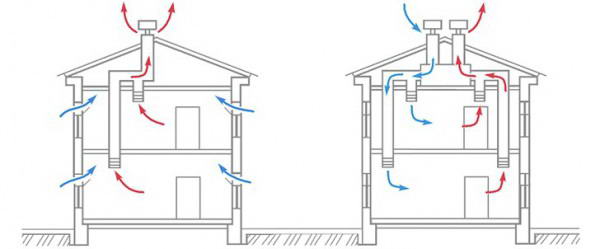

Вентиляційна система житлового будинку

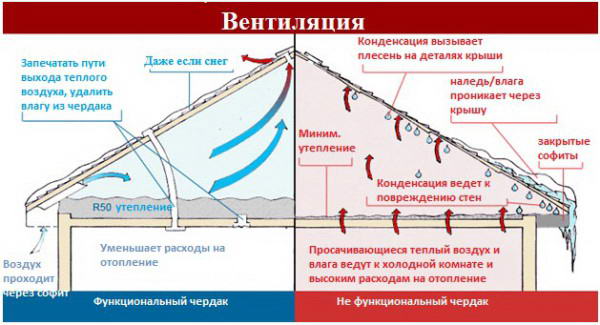

Вентиляція в «теплому» і «холодної» покрівлі

Різні види вентиляційних систем

Зверніть увагу! Ще один привід задуматися про необхідність обладнання вентиляції в приватному житловому будинку – наявність опалювального обладнання, працюючого на твердому паливі. У процесі горіння дров бере участь кисень, із-за чого повітря в приміщенні «вигорає», стає душно і важко дихати. Тому при встановленні дров’яної печі або каміна не тільки споруджують димохід, але і обладнують вузол проходу воздуховода через покрівлю.

Види проходок

Вузол проходу вентиляційної труби через покрівлю – місце на поверхні даху, де здійснюється висновок воздуховода на вулицю. Обладнання проходу труби вважається важливою і важкою роботою, так як при виконанні цього завдання порушується цілісність кроквяної системи та покриття даху. Щоб захистити вузол проходу воздуховода через покрівлю застосовують різні проходки, що спрощують монтаж. Проходки, що використовуються для виведення вентиляційних труб, бувають наступних видів:

З клапаном або без клапана. Проходки для обладнання виведення воздуховодних труб випускають з клапаном і без. Бесклапанние моделі коштують дешевше, але не має можливості перекривати і регулювати викид повітря, вони використовуються в приватних будинках. Проходки з клапаном мають заслонку, яка перекриває трубу і зупиняє рух повітря, вони підходять для монтажу вентиляції у виробничих і адміністративних систем, якщо вони не працюю постійно.

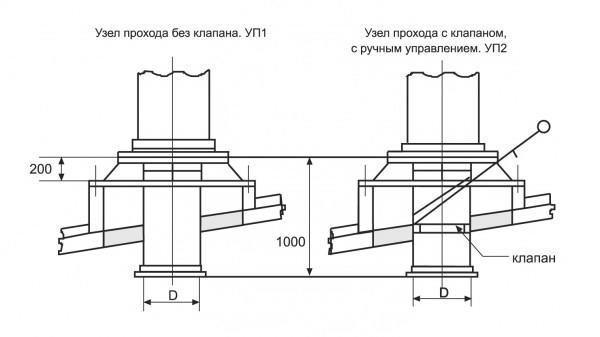

Пристрій покрівельних проходок з клапаном і без
Утеплені і не утеплені. Виробники випускають проходки, оснащені термоізоляційним шаром з базальтового волокна або скловати. Вони використовуються, якщо вентиляційна труба виводиться далеко від коника і більшою частиною знаходиться на вулиці. Термоізоляційний шар знижує різницю між температурою всередині і зовні приміщення, завдяки чому знижується утворення конденсату. Неутеплені проходки використовують, якщо труба виводиться поряд з коником і в регіонах з м’яким кліматом.
Автоматичні та механічні. Покрівельні проходки для повітроводів бувають з ручним або автоматичним управлінням. Механічні моделі оснащуються тросом, за допомогою якого можна регулювати циркуляцію повітря усередині приміщення. Вони встановлюються для вентиляційних систем, що працюють постійно, де немає необхідності часто вимикати або змінювати режими роботи. Автоматичні проходки мають контролер, який з допомогою електроніки управляє функціонуванням системи.

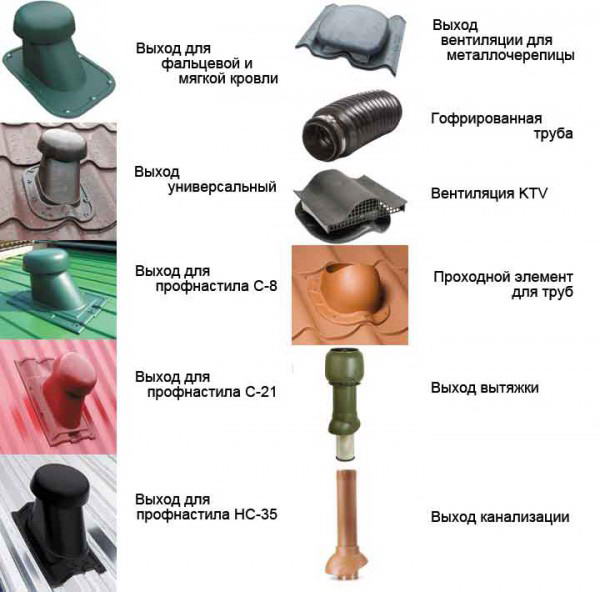

Різні види вентиляційних проходок

Важливо! Часто домовласники не бачать різниці або плутають процес обладнання воздуховода і димаря. Температура газів в димоході у багато разів вище звичайної температури повітря, в твердопаливних печах вона досягає 700-800 градусів, тому труби нагрівається. Щоб запобігти загоряння, місце виведення димоходу обладнують вогнестійким коробом. Вузол проходу через покрівлю вентиляції не потребує вогнезахисту, так як температура в ньому всього на 0,5-1 градусів вище, ніж кімнатна.

Монтаж проходки

У сучасних приватних будинках, обладнаних газовим або дров’яним опалення, обов’язковий монтаж вентиляції. Під час приготування їжі, дихання, прання, сушіння білизни, а також виконання водних процедур утворюється велика кількість водяних парів, які необхідно вивести, щоб у помешканні не було жарко, душно і волого. Вузол проходу через покрівлю вентиляційної труби обладнують після завершення монтажних робіт по збірці воздуховода всередині приміщення. Для цього потрібно гумовий або силіконовий ущільнювач (Майстер Флеш), герметик на силіконовій основі, шуруповерт, саморізи, проходка. Монтаж здійснюється наступним чином:

Визначається місце виведення повітропроводу. Будівельні норми наказують розміщувати вентиляційні труби в безпосередній близькості від коника даху так, щоб отвір розташовувалося між кроквами.

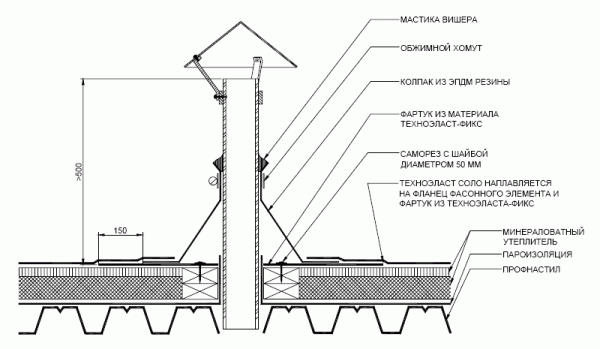

Вузол проходження воздуховода через дах

Розмічається місце отвори. Отвір для виведення має бути на 2-3 см більше діаметру труби. Щоб не помилитися у розмірах, можна з допомогою маркера окреслити трубу на поверхні даху або зробити викрійку з картону.

Виконується різання отвору. У позначеному місці даху проробляють отвір, з якого потрібно видалити утеплювач, пароізоляцію, залишки решетування, а також гідроізоляцію. Щоб вирізати отвір у покрівлі з металу, потрібно з допомогою дриля просвердлити декілька дірок по розміченій колу, а потім завершити роботу ножівкою або ножицями по металу.

На повітропровід надівається покрівельна проходка, вона повинна виявитися над поверхнею даху. Шари гідроізоляції і пароізоляції за допомогою клейкої стрічки або герметика приклеюють до поверхні труби. На проходку надягають гумовий ущільнювач, прикріплюючи його до покрівельного матеріалу. Якщо дах з металочерепиці або профнастилу кріплення виконують за допомогою саморезов, а якщо вона має м’яке покриття, то ущільнювач просто приклеюється з допомогою герметика.

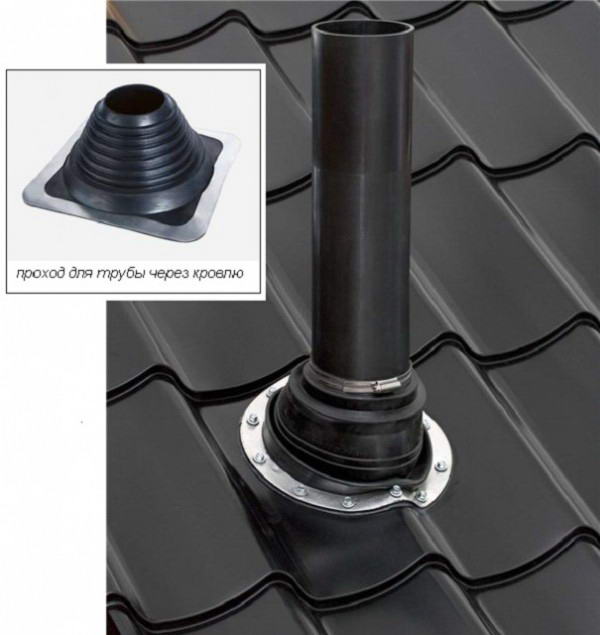

Гумовий ущільнювач для виведення повітропроводу через покрівлю

На оголовок воздуховода надягають захисну парасольку для запобігання попадання у вентиляцію атмосферних опадів, сміття або заселення птахів.

Професійні покрівельники вважають, що неграмотно обладнаний вузол проходу через покрівлю вентиляційної труби є причиною протечек в 2 випадках з 10. Часто це відбувається з-за того, що розташування виведення вентиляції, коли навколо не утворюється снігового кишеню. Сніг, навколишній трубу, з часом тане і проникає під покрівлю. Тому деякі майстри рекомендують виводити повітропровід прямо через коник. Варто зауважити, що цей метод порушує цілісність кроквяної каркасу даху, тому має безліч супротивників.
