Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

Дахи з металопрофілю є найпоширенішим рішенням для конструкцій простої форми або великої площі. Цим нехитрим покрівельним матеріалом часто перекривають виробничі приміщення, господарські споруди, садові, дачні будинки. Висока популярність пояснюється низькою доступною металевого покриття і простотою монтажу. Виробники істотно полегшують завдання самостійного зведення даху з металопрофілю, виробляючи готові фасонні елементи. Ці деталі конструкції складають не більше 3% від загальної площі скатів, але впливають на термін експлуатації і надійність даху. У цій статті ми розповімо, що таке вітрова планка для профнастилу, як підібрати потрібні розміри елемента, а також виконати кріплення.

Зміст статті

  • 1 Функції
  • 2 Види і технічні характеристики
  • 3 Монтаж
  • 4 Відео-інструкція

Функції

Вітрової планкою називають фасонний доборний елемент, який використовують для зведення покрівлі з профнастилу. Він являє собою куточок, одна кріпильна полку якого прикріплюється до решетування, а інша захищає звис даху від поривів вітру, вологи і снігу. Вітрову планку виготовляють з високоякісної оцинкованої сталі з покриттям з пурала або поліестеру. Деякі виробники випускають фасонні елементи з кам’яною крихтою. Цей елемент покрівельного пирога виконує наступні функції:

  • Захист фронтонного і покрівельного звису від проникнення вологи. Зовнішню поверхню даху захищає покрівельний матеріал, але тала і дощова вода чи сніг іноді проникає до стропильному каркасу з нижньої сторони. Така ситуація призводить до намокання крокв і решетування, від чого псується навіть оброблене антисептиком дерево. Вітрова планка, яка не пропускає воду, зберігає дерев’яні елементи конструкції, продовжуючи термін експлуатації даху.
  • Захист від вітру. Бічні пориви вітру в районах зі складними кліматичними умовами нерідко стає причиною зриву і деформації покрівельного матеріалу. Інтенсивна вітрове навантаження призводить до изламыванию незахищених країв профнастилу. Кріплення вітрової планки запобігає псуванню покрівельного пирога і задування холодного повітря під обрешітку.
  • Надання покрівельної конструкції завершеного і естетичного вигляду. Планки, підібрані в тон до основного кольору покрівельного матеріалу, приховують від очей неакуратні краю профнастилу, а також допомагають ідеально рівно і якісно виконати підшивки звисів софітами або сайдингом.
  • Зверніть увагу! В якості вітрової планки деякі будівельники використовують більш дешевий гнутий металопрофіль. Він продається в кожному великому будівельному магазині, але має обмежену колірну гамму і стандартні розміри добірних елементів.

    Види і технічні характеристики

    Згідно будівельним нормам при зведенні даху з профнастилу або черепиці обов’язково виконується кріплення вітрових планок. Вони встановлюються по всьому периметру покрівельної конструкції для запобігання потрапляння на кроквяний каркас і обрешітку атмосферних опадів і задування поривів вітру. Розрізняють такі різновиди цих фасонних елементів:

    • Фронтонна (торцева) планка. Вона являє собою куточок, одна з кріпильних полиць якого пряма, а інша повторює хвилястий рельєф профнастилу. Фронтонна планка кріпиться звиси даху, розташовані з боку фронтонів споруди. Цей елемент, необхідний для захисту крокв від вологи, перекриває 1-2 хвилі профнастилу, а також закриває собою повністю торцеву дошку. Деякі моделі забезпечуються капі носами для відводу води.
    • Карнизна планка. Карнизну планку монтують на обрешітку даху вздовж звису перед настилом покрівельного матеріалу і установкою водостоку. Вона являє собою куточок з оцинкованої сталі з полімерним покриттям з прямими, рівними кріпильними поличками.
    • Конькова планка. Для гідроізоляції і захисту стику між профнастилом у місці з’єднання скатів використовують конькову планку. Вона буває пряма, овальна, прямокутна. Також випускаються моделі з вентиляційним зазором, що покращують циркуляцію повітря в покрівельному пирозі.

    Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

    Асортимент фасонних добірних елементів для профнастилу

    Вітрові фасонний елементи для профнастилу мають стандартну довжину 200 см, однак, корисна довжина планок становить сього 190-195 см, так як вони встановлюються з зазором 50-100 мм Виробники випускають моделі з розміром 40х60 мм і 90х150 мм.

    Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

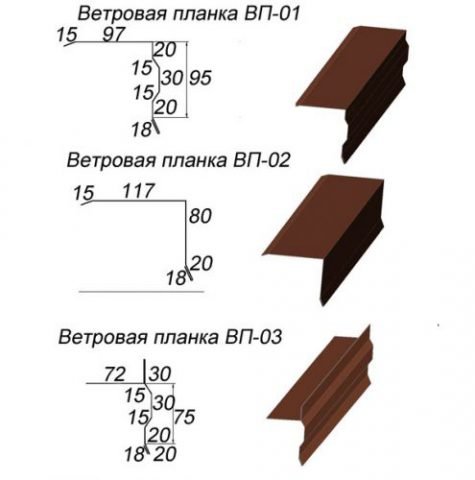

    Стандартні розміри фасонних добірних елементів

    Важливо! Досвідчені покрівельні майстри рекомендують виконувати кріплення вузької вітрової планки розміром 40х60 мм на плоских дахах, а також у регіонах з низькою вітрової навантаженням. Широка планка підходить для похилих конструкцій з будь-яким ухилом.

    Монтаж

    Вітрову планку на дах з профнастилу можна встановити своїми руками, так як монтаж цього фасонного елемента не вимагає особливого будівельного досвіду або спеціалізованого інструменту. Для цього потрібні покрівельні саморізи з гумовим ущільнювачем з розрахунку 5-6 штук на одну планку, шуруповерт, герметик і ножівка по металу для підрізування. Порядок, у якому виконується кріплення елементів, залежить від місця монтажу:

    • Монтаж карнизної планки. На карнизні звіси даху вітрова планка встановлюється до настилу покрівельного покриття, до монтажу водостоку. Вона прикручується саморізами із кроком 40 см, починаючи від краю, з нахлестом 50-100 мм. Про час кріплення гідроізоляційну плівку, яка вкриває решетування, піднімають і укладають поверх планки. Якісний монтаж увазі, що вітрової карнизний елемент буде притискатися до внутрішньої поверхні ринви, запобігаючи всяке проникнення вологи зі схилу на крокви. Іноді для цього потрібні планки, виготовлені за індивідуальними розмірами.

      Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

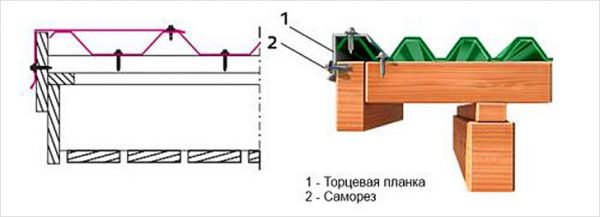

      Технологія монтажу карнизної вітрової планки

    • Монтаж причілкового планки. До установці причілкового вітрової планці приступають на заключному етапі покрівельних робіт. Після цієї операції залишається лише обладнати коньок даху. Верхня кріпильна полку планки буває розміром 135 мм і 145 мм, вона підбирається в залежності від профілю і висоти хвиль покриття. Елемент кріпиться зверху через покрівельний матеріал до решетування каркаса і торцевої дошки з кроком 30-50 см. Для цього використовуються покрівельні саморізи з гумовою або поліуретановою шайбою.
    • Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

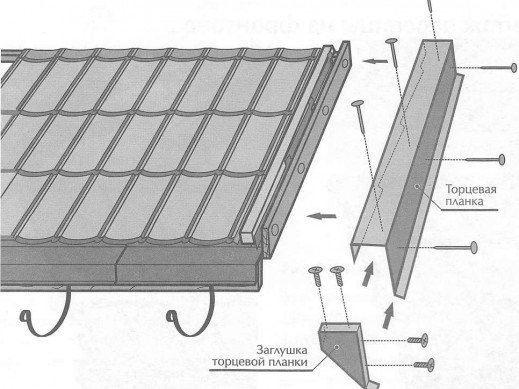

      Фронтонна планка

      Вітрова планка для профнастилу — розміри і кріплення (фото, відео)

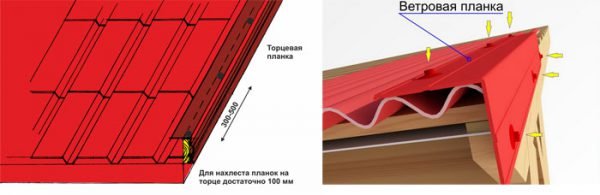

      Технологія монтажу причілкового вітрової планки

    Зверніть увагу! Для додаткової ізоляції стиків між покрівельним матеріалом і вітровими планками користуються спеціальними ущільнювачами, силіконовим герметиком або будівельним скотчем. За відгуками майстрів найбільшу ефективність показує спеціальний ущільнювач, що повторює рельєф профілю профлиста, так як він не має обмежень по терміну експлуатації.
