При виготовленні віконних конструкцій використовуються самі різні профільні системи

Вибір профілів для пластикових конструкцій, пропонований різними компаніями, майже нескінченний. Але щоб підібрати виріб, який буде повністю відповідати вашим запитам, потрібно мати на увазі кілька особливостей. Саме про критерії вибору профілю я і розповім.

Зміст

Конструкція і види профілів

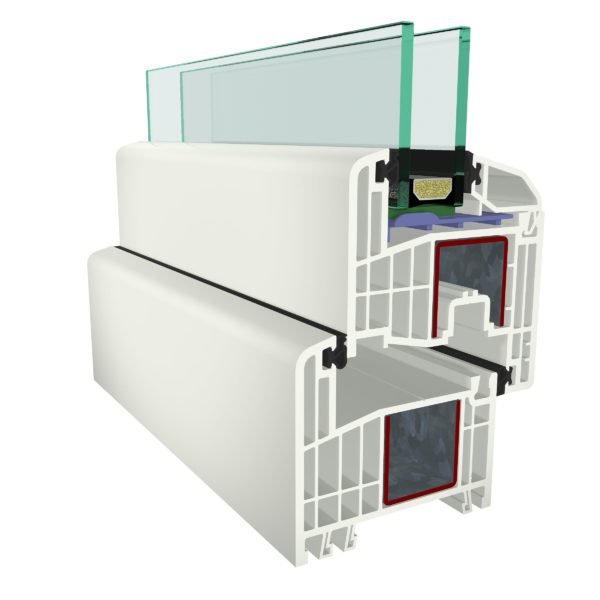

Конструкція профілів в розрізі: пластикова та металева частина

Профільна система — це свого роду «скелет вікна». Віконні профілі робляться з ПВХ (полівінілхлориду) шляхом екструзії — видавлювання через рамку особливої форми. Після цього вони підсилюються внутрішньою арматурою, нарізаються на деталі потрібної довжини і потім зварюються в раму або стулку.

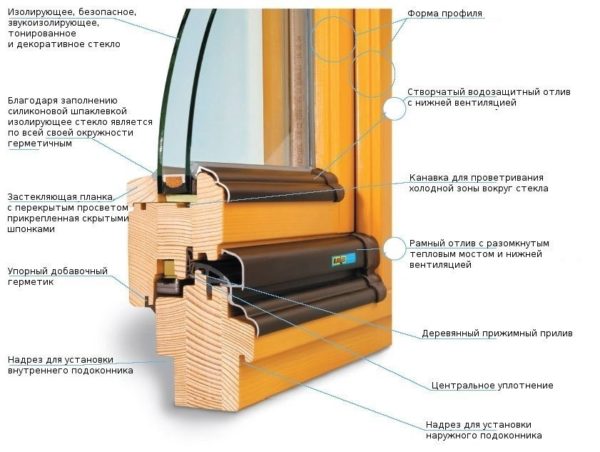

Варіант з клеєного бруса

ПВХ — не єдиний матеріал для виготовлення таких деталей. Там, де потрібна міцність при мінімальній масі, використовуються металеві рами . Дерев’яний профіль з клеєного бруса теж використовується — але висока ціна обмежує його популярність на ринку.

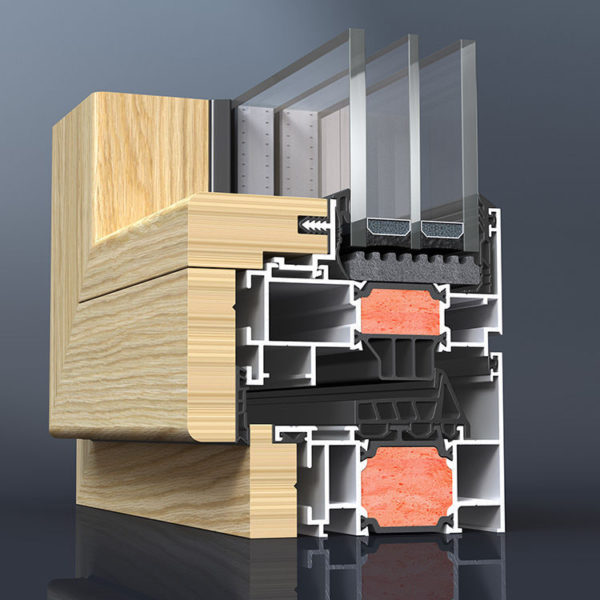

Поєднання алюмінієвої конструкції з дерев’яними накладками

Віконних профілів на ринку дуже багато, але всіх їх можна умовно розділити на дві групи: основні і додаткові.

З основних профілів робляться частині вікна — рами, стулки та їх поєднання.

Ілюстрація Тип профілю Рамний

Профіль для вікон, з якого робиться рама. Відрізняється прямокутною формою з одним виступом — наплавом.

Рівні поверхні забезпечують міцну фіксацію на краях отвору, а до плаву притискається стулка або склопакет. Стулковий

У розрізі нагадує букву Z. Один із виступів забезпечує притиск до плаву рами, другий — фіксацію склопакета і іншого заповнення. Импостый

Використовується для з’єднання двох рам при створенні двостулкової конструкції.

Має Т-подібну форму: з обох сторін до поперечин притискаються наплавы рам.

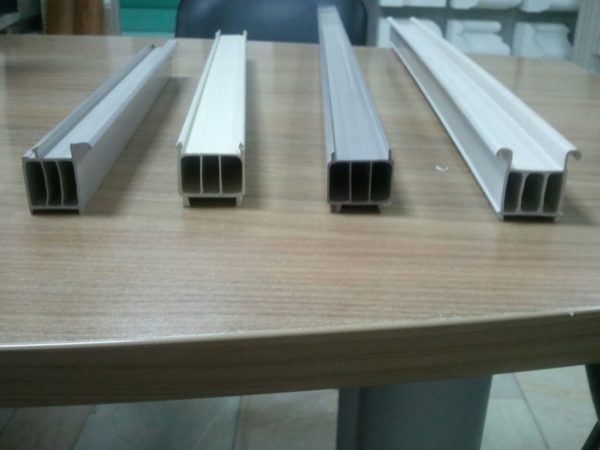

Подставочниє деталі використовуються як опора рами

При виробництві і монтажі пластикових вікон також використовуються додаткові профілі:

Подставочниє.

Сполучні.

Розширювальні і т. д.

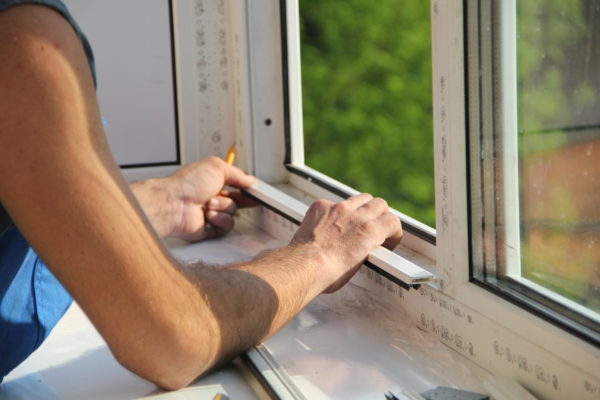

Виконуючи монтаж вікон своїми руками, ми змушені використовувати додаткові профілі для установки конструкції в отвір і закріплення окремих її елементів

Що потрібно знати?

Критерій 1. Камери і товщина

Будь-яка інструкція по вибору профілю ПВХ для виготовлення вікна починається з визначення оптимальної кількості камер. Камери — це порожнини всередині виробу, які забезпечують теплоізоляцію і надають конструкції жорсткість за рахунок своїх стінок.

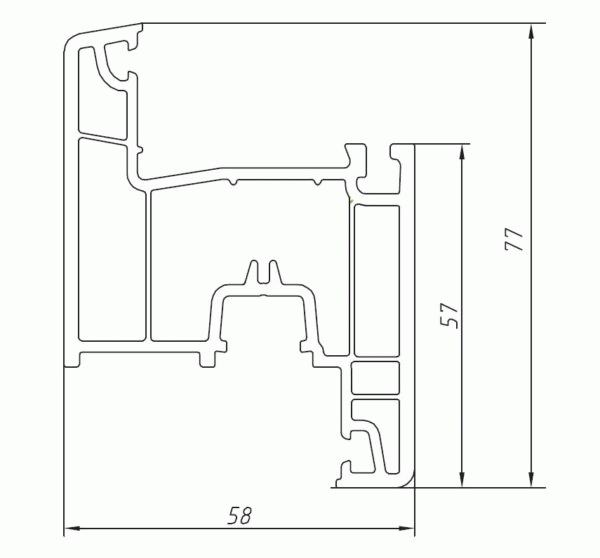

Камери вважаємо тільки по горизонталі — як показано на схемі

Тут потрібно мати на увазі:

Правильний підрахунок. Камери вважаються тільки по горизонталі: вертикальне поділ перегородками виконується тільки для підвищення міцності.

Товщина внутрішніх стінок. Не так важливо кількість камер, як їх якість: чим товще перегородки, тим краще.

Важливо не тільки кількість камер, але їх конфігурація, ширина перегородок

Камери — це непрямий критерій. Характеристика і види профілів з однаковою кількістю камер можуть відрізнятися, і дуже сильно. Тому вважати — вважаємо, але і про інших параметрах не забуваємо.

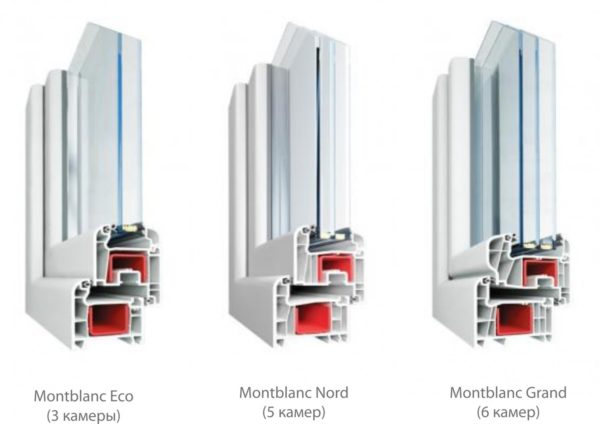

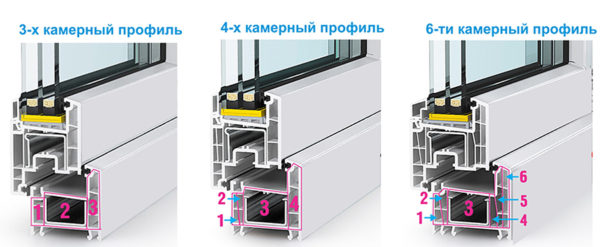

Варіанти з різною кількістю камер відрізняються і за функціональними показниками

В цілому ж можна орієнтуватися на показники в таблиці:

Кількість камер Де можна використовувати пластиковий профіль для вікон? 3 Масове і дешеве скління об’єктів.

Скління господарських будівель.

Скління неопалюваних балконів. 4 Скління опалювальних балконів та квартир у багатоповерхівках. 5 Виготовлення вікон для добре утеплених квартир і приватних будинків. 6 і більше Скління приватних будинків з високою енергоефективністю.

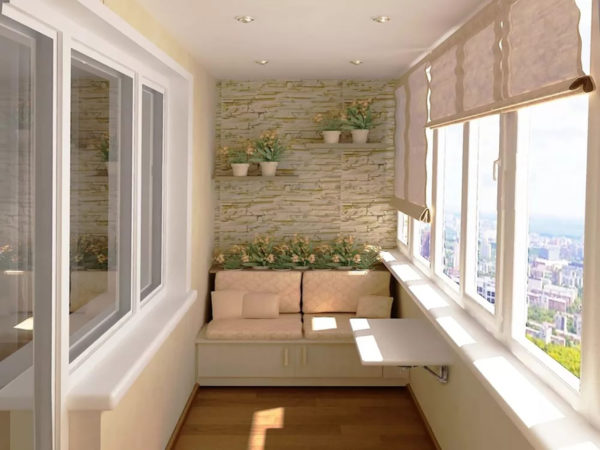

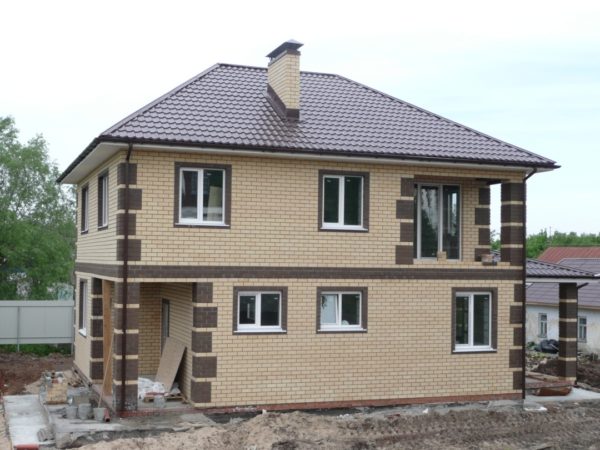

Для котеджів з низькою теплопровідністю стін оптимальний вибір — багатокамерні вікна

Критерій 2. Монтажна глибина і товщина зовнішньої стінки

При виборі виробів також важлива товщина профілю (частіше використовується термін «монтажна ширина/глибина») і товщина його стінок:

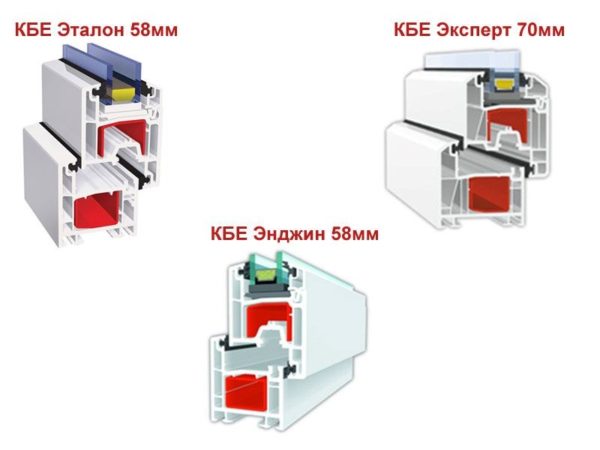

Порівняння профілів різної ширини від КБЕ

Оптимальна ширина — від 65 мм і більше. Дешеві трикамерні профілі роблять шириною від 55 мм, що не дозволяє забезпечити хорошу теплоізоляцію. Так що якщо важливо мінімізувати втрати тепла — беремо модель ширше.

Передня стінка — не менше 3 мм. Ця величина встановлена стандартом для профілів класу А (можуть використовуватися при склінні житлових приміщень відповідно до ГОСТ 30673-99 «Профілі полівінілхлоридні для віконних і дверних блоків»). Якщо товщина знаходиться в діапазоні 2,5–2,9 мм, то мова йде про вироби класу Ст.

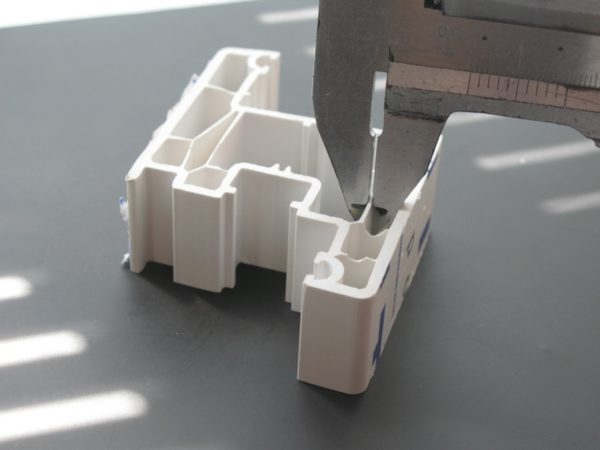

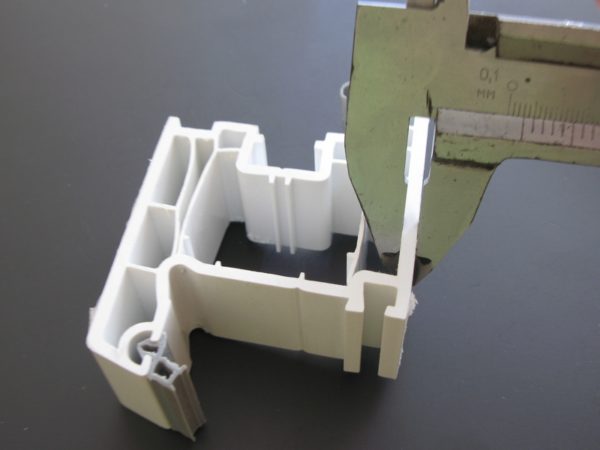

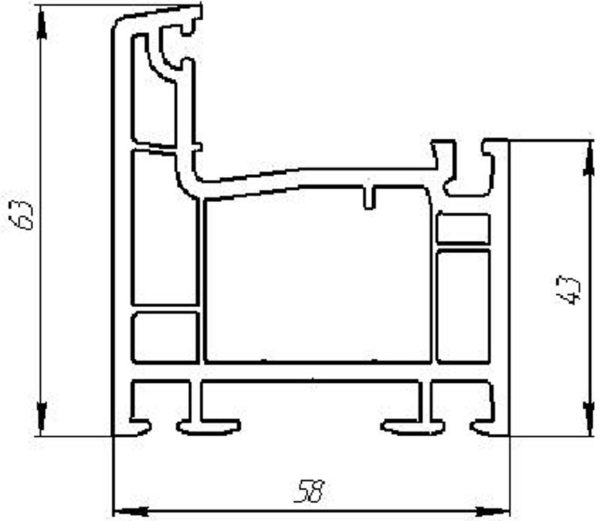

Мінімальна товщина передньої стінки для класу А — 3 мм

Вікна з профілю класу теж можна встановлювати в квартири, але з часом він буде зношуватися, втрачаючи свої і без того невисокі функціональні характеристики.

Критерій 3. Колір профілю

Якщо говорити про колір, то пластикові вікна бувають:

білими;
пофарбованими в масі;
ламіновані.

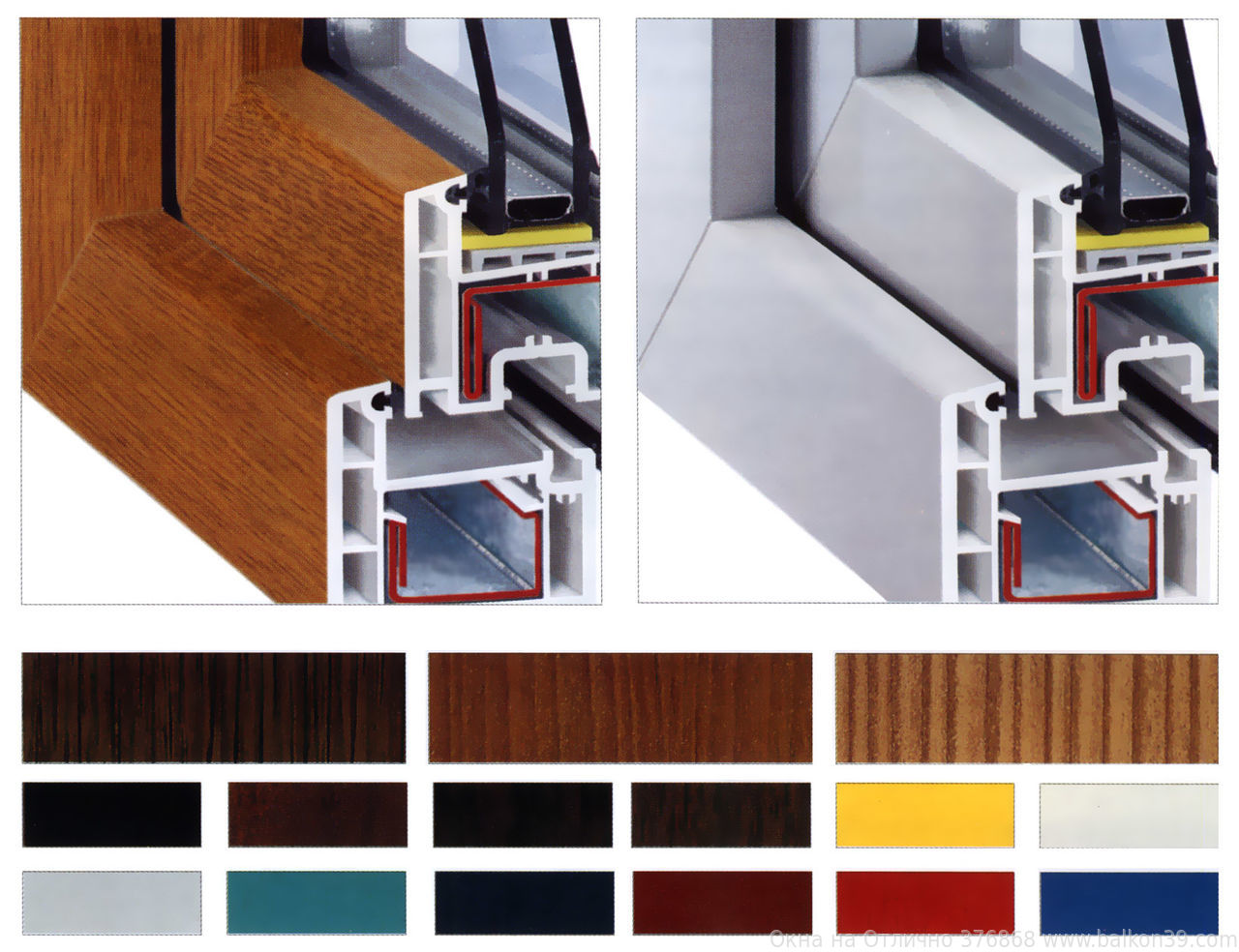

Сучасні технології дозволяють фарбувати конструкції в різні кольори

І якщо якість ламінації і забарвлення можна оцінити візуально, то з білим є ряд нюансів:

Ідеально білу забарвлення ПВХ надає оксид титану. Такий матеріал не жовтіє з часом і не адсорбує речовини з повітря. Мінус — вікна з профілю з титанової пігментацією коштують дорожче.

В цілях економії деякі виробники замінюють частина оксиду титану (або взагалі весь) крейдою. У результаті вже через два-три роки поверхню вікна жовтіє за рахунок поглинання різних речовин з повітря.

При тривалому перебуванні на сонці ПВХ може жовтіти. Щоб уникнути цього, вибирайте матеріали з якісними пігментами

Вибір очевидний: для виготовлення вікон ПВХ потрібно брати тільки матеріал, пофарбований з використанням титанових пігментів.

Критерій 4. Внутрішнє армування

Різні види вікон відчувають різні експлуатаційні навантаження. Але в будь-якому випадку ПВХ сам по собі з ними не впорається, тому віконна система посилюється внутрішнім армуванням.

Армуючі вставки робляться з оцинкованої сталі. При виборі конструкції за цим показником треба звертати увагу на такі параметри:

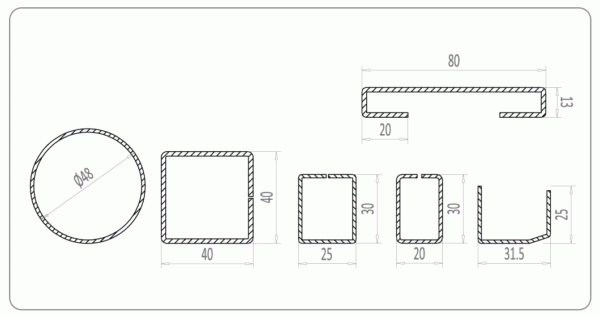

Креслення армуючих вставок різної конфігурації

Конфігурація. Чим більше у арматури ребер жорсткості, тим краще. Для рам і стулок краще замкнутий (квадратний) армир. Якщо ж потрібно заощадити, і навантаження це дозволяють, то вибираємо П – чи Г-подібну арматуру.

Товщина металу. Від цього безпосередньо залежить жорсткість віконної конструкції. Стандартною товщиною раніше вважалося 1,5 мм, зараз же при масовому виробництві використовують в основному метал 1,2 мм. Для балконних дверей і великих вікон я б рекомендував армування не менше 1,8–2 мм.

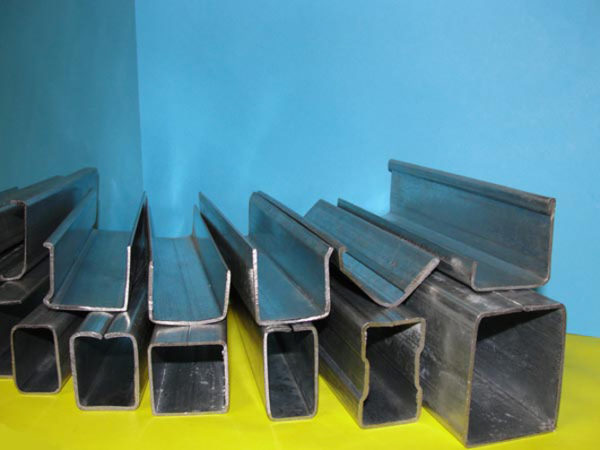

Оптимальна товщина металу для армування — 1,5 мм

Розміщення і фіксація. Металева вставка повинна знаходитися в центрі пластикової частини конструкції і надійно фіксуватися саморізами. В ідеалі амрир на кутах потрібно з’єднувати спеціальними перехідниками — тоді деформація рами або стулки буде виключена.

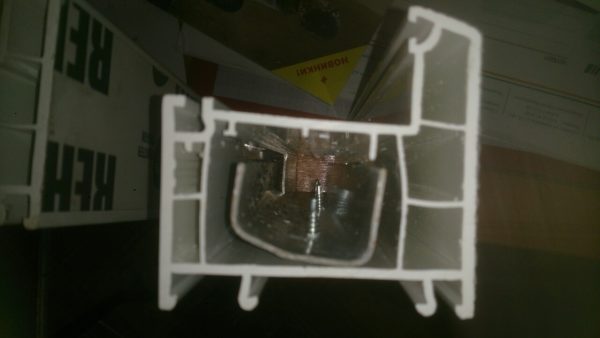

На фото чітко видно, як фіксується армир всередині пластику

Висновок

Вивчивши характеристики віконних ПВХ профілів, і розібравшись, яка з них за що відповідає, ви серйозно полегшите собі життя при виборі пластикових вікон. Для більш детального вивчення цієї теми раджу переглянути відео у цій статті, а всі виникаючі питання — задати у коментарях!
