Добрий День, мої читачі!

Радіоаматори часто виготовляють друковані плати з великою кількістю отворів з маленьким діаметром. Просвердлити таке отвір на великому свердлильному верстаті або звичайним дрилем дуже складно і незручно, адже його діаметр сягає 0.5-1 мм. Саме тому багато майстри хочуть зробити міні свердлильний верстат самостійно. У мене теж вийшло виготовити такий верстат і тепер я хочу докладно пояснити вам етапи його створення. Ця конструкція тільки на перший погляд здається складною у виготовленні. Насправді, свердлильний міні верстат складається з чотирьох деталей, які легко зробити самому майстрові. Прочитавши цей матеріал, ви зможете ознайомитися з усіма нюансами складання верстата і виготовити його самостійно без будь-яких труднощів.

З яких деталей складається свердлильний міні верстат?

За основу свердлильного міні верстата я взяв стійку для лінійних вимірювань цифровим індикатором. У процесі доопрацювання я демонтував предметний столик і регулювальні гвинти. Також я видалив відрізок рухомий кріплення штанги, рівний довжині прорізу. В основі стійки просвердлив два отвори під кріплення столика і нарізав різьблення М4. Відступивши від краю штанги 15 мм я проробив отвір під направляючий болт. Діаметр отвору складає 10 мм. Після підготовки підстави для свердлильного міні верстата, приступив до виготовлення його деталей.

Столик для свердлильного верстата можна зробити з будь-яких матеріалів — алюмінію, заліза, ДСП, склотекстоліти, дерева твердих порід.

Я вибрав дюралюміній. Розмір стільниці також може бути будь-якою. Мій столик має розміри 100/120 мм Товщина стільниці 15 мм.

До основи свердлильного міні верстата столик кріпиться двома гвинтами з потайними М4.

Наступним етапом стає виготовлення рухомої пластини, до якої буде кріпитися двигун нашого свердлильного міні верстата. Пластина має розміри 50*130 мм і виготовлена з дюралюмінію. Товщина пластини не має особливого значення і може варіюватися від 5 мм і вище. Для краси я закруглил вузькі торці пластини радіусом 25 мм На пластині виконав два отвори на відстані 80 мм. Один з отворів призначене для ковзання по стійці в процесі свердління. Інший отвір служить для закріплення двигуна і має діаметр 36 мм Між цими отворами зроблено ще одне, з нарізаною різьбою М10. Коли пластина буде надіта на стійку, центр цього отвору повинен співпасти з отвором, здійсненим в штанзі.

Для закріплення двигуна в пластині можна було просто з двох сторін затиснути його гвинтами, але мені захотілося поліпшити конструкцію. Я зробив в пластині проріз і закріпив двигун обтисненням пластини гвинтом М5. Це рішення дозволило мені легко витягти двигун і перетворити його в ручну міні дриль у разі необхідності. Якщо вам часто потрібна міні дриль, то встановіть гвинт з баранчиком. Так ви зможете отримувати двигун без посилення його зносу

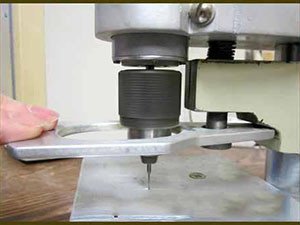

Виготовляємо міні свердлильний верстат самостійноНаступний етап — виготовлення ручки-важеля, що забезпечує рух свердла під час використання свердлильного міні верстата. Діаметр такої ручки становить 7 мм. Візуально така ручка являє собою пластину, товщиною 5 мм і розмірами 50*120 мм. Виготовляється така пластина з дюралюмінію.

Я проробив в ручці овальний отвір для проходу двигуна верстата, і можливості бачити точку входу свердла в деталь для прицілювання при свердлінні. Ще мені знадобився один болт, довжиною 6 см, який має різьбу на кінці, рівну товщині пластини верстата і конус Морзе А1, для того, щоб насадити патрон на вал двигуна. Так само я взяв пружину з жорсткістю, достатньою для того, щоб повернути пластину і двигун у вихідне положення. Взагалі, жорсткість пружини є одним з головних критеріїв ідеальної роботи саморобного свердлильного міні верстата.

Збірка

Тепер мені потрібно з’єднати між собою всі деталі свердлильного міні верстата і протестувати його роботу.

Спочатку я просунув через 10 мм отвір ручки-важеля болт і вставив його в штангу. Потім я одягнув пружину і закрутив болт в рухому пластину.

Деталі з ділянками сильного тертя я обробив перед складанням тонким шаром густого мастила. Якщо у вас немає під рукою мастильних матеріалів, то використовуйте звичайне машинне масло.

Зібрану конструкцію я встановив на циліндричну стійку мого верстата і зафіксував штангу зажимом. Мені залишилося закріпити двигун і відрегулювати міні свердлильний верстат на необхідну висоту.

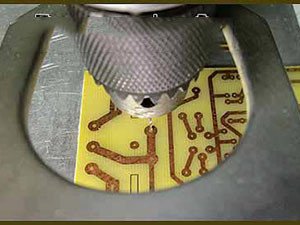

Виготовляємо міні свердлильний верстат самостійноВсе, можна протестувати зібрану конструкцію на працездатність.

Для цього необхідно натиснути ручку-важіль, приклавши невелике зусилля і свердло попрямує вниз. Якщо сили пружини не вистачає, щоб підняти рухому частину верстата вгору, то злегка розтягніть її або замініть на більш жорстку.

У свій верстат свердлильний міні я встановив електродвигун ДПМ-35Н1 з напругою живлення постійного струму 27 Ст.

Для електроживлення я зібрав простий блок, що складається з понижуючого трансформатора,діодного моста і електролітичного конденсатора. Для свердлильного міні верстата підійде будь-який двигун з постійним або змінним струмом, але краще вибрати механізм з ротором, встановленим на кулькових підшипниках. Чим більше частота обертів вала, тим краще вийдуть отвори, і робота піде набагато швидше.

Які свердла підійдуть?

Найчастіше такі верстати використовуються майстрами для виготовлення радіотехнічних плат. В основі такої плати лежить фольгований склотекстоліт, що містить у своєму складі скло, яке швидко тупить свердла. Після декількох сотень виконаних склотекстоліті отворів свердло можна викидати. Встановити нове свердло діаметром 0,7 мм самостійно дуже складно і в домашніх умовах практично неможливо.

Існують спеціальні свердла для электротекстолита, виготовлені з твердих металевих сплавів. Такі свердла виробляються різних діаметрів і мають хвостовик, діаметром 2 мм. Таким свердлом можна зробити тисячі отворів без заправки ріжучої кромки. Єдиний мінус — свердло можна легко зламати, якщо докласти бічне зусилля. Якщо таке свердло використовувати ручного дриля, то воно зламається після першого зіткнення з поверхнею.

У своєму міні верстаті я використовую одне свердло вже кілька років і воно проробляє отвору, як нове.

На закінчення, можна сказати, що виготовити верстат свердлильний міні домашньому майстрові зовсім не складно, як здається на перший погляд.

Головне — це правильно підібрати необхідний матеріал для виготовлення і дотримати всі пропорції під час його виготовлення.

В точності дотримуючись всі умови виготовлення, ви створите верстат, який зможе прослужити вам багато років.

Приклад виготовлення саморобного міні свердлильного верстата з електродрилі дивіться у відео:
