Відкатні ворота своїми руками: відео і фото-інструкції по монтажу

Установка відкатних воріт самостійно можлива при наявності уявлення про конструкції самих воріт та особливості їх установлення. Так як рух полотна відбувається з внутрішньої сторони, необхідно подбати про місце, куди буде відкочуватися стулка. Подальший покроковий монтаж відкатних воріт описаний в цій статті.

Зміст

Необхідні інструменти та обладнання

Інверторний зварювальний апарат. Може бути інший вид зварювального апарату, головне, щоб він забезпечував оптимальне якість шва і не псував метал;
Пасатижі, молоток, дриль;
Рулетка, рівень, клепатель;
Болгарка з різними дисками (виробляє нарізку металевих заготовок).

В цій статті мова йде про воротах з відкатом в праву сторону. Відстань для відкату воріт дорівнює ширині прорізу плюс розмір консольної частини.

Крок №1. Пристрій бетонного фундаменту

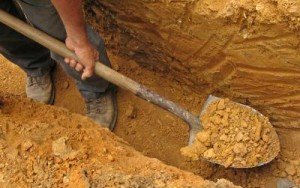

Грунт необхідно вийняти з урахуванням глибини промерзання землі, тобто, не менше двох метрів

Спочатку виконується розмітка ями під фундамент.Для цього в стороні від відкату воріт, починаючи від краю отвору, відкладається відстань дорівнює половині ширини проїзду. Це довжина бетонної основи. Від огорожі відступається півметра в сторону ділянки – це ширина. Периметр готовий.

Стовпи огорожі можуть бути використані в якості опорних стовпів. Якщо зробити це не вдається, то потрібно зробити відповідний стовп. Для цього яма копається на протилежному боці прорізу, навпаки ями під фундамент. Відповідь стовп повинен примикати до паркану зсередини і не зменшувати ширину отвору.

При монтажі автоматичних відкатних воріт потрібно заздалегідь подумати про прокладці під проїздом електричного кабелю. Для цих цілей рекомендується використовувати пластикову або металеву трубу з мінімальним діаметром до 25 мм

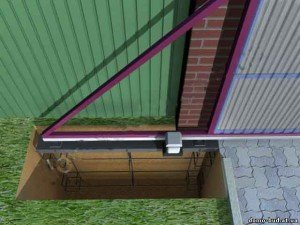

Грунт необхідно вийняти з урахуванням глибини промерзання землі, тобто, не менше двох метрів. В якості закладного елемента може виступати відрізок швелера, арматура і поперечні зв’язки.

Спочатку елемент міститься в яму арматурою вниз. Швелер необхідно зафіксувати по горизонтальному рівню строго паралельно лінії відкривання воріт. Далі здійснює бетонування.

Крок №2. Позначення лінії руху воріт, підготовка роликових візків

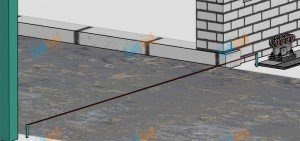

Вздовж отвору натягується звичайний шнурок, який позначає лінію руху полотна

Вздовж отвору натягується звичайний шнурок, який позначає лінію руху полотна. Відстань від відповідного стовпа до шнура може бути в межах 20-30 мм.

Шнур розташувати на висоті близько 150-200 мм

Далі регулювальні майданчики фіксуються на платформі роликових опор.

Для визначення межі положення роликових опор від краю отвору слід по площині закладного елемента відступити 150 мм і окреслити лінію. Це буде передній край першої роликової опори.

Другий край визначається шляхом вимірювання загальної довжини воріт (з консольною частиною). Далі з отриманих даних віднімається 100 мм. Отриманий відрізок відкладається від краю стрімкого стовпа через отвір на площині заданого елемента.

Роликові візки готові до монтажу.

Тепер необхідно вставити всередину несучого профілю і змістити до центру воріт.

Ворота поставити вертикально, а роликовими опорами поставити на заставній елементи. Встановлюється перша і друга опора впритул до дотичних, а ворота встановлюються впритул до шнурка.

Крок №3. Регулювання роликових опор і положення щита

Регулювальні майданчики другий роликової опори фіксуються зварюванням.

Далі ворота викочуються в отвір до кінця. Це робиться для остаточного регулювання горизонтального положення воріт.

Після цього можна зафіксувати першу роликову опору.

Полотно знімається з роликових опор.

Роликові опори знімаються з регулювальних майданчиків.

Регулювальні майданчики обварюються по контуру і приварюються до заставного елементу.

Роликові опори кріпляться на регулювальні майданчика.

Далі полотно щільно засувається на роликові опори.

Ворота треба встановлювати тільки в закритому положенні. Горизонтальне положення відкатних воріт по рівню також встановлюється тільки в закритому стані воріт.

Крок №4. Регулювання роликових опор

Якщо ворота катаються легко, то кріплення опор можна затягувати

На даному етапі слід послабити кріплення опор до регулювальним майданчиків (верхні гайки), ворота відмовити в діапазоні від крайнього закритого положення до крайнього відкритого. Це допоможе опор зайняти правильне положення всередині профілю.

Якщо після цієї процедури ворота катаються легко, то кріплення опор можна затягувати. Після цього слід перевірити, щоб в якості кочення воріт також не було змін.

Якщо після даного етапу ворота стали рухатися погано, то треба послабити кріплення і усунути можливі перекоси.

Крок №5. Кінцевий ролик, заглушка, верхні напрямні кронштейна

Кінцевий ролик встановлюється всередині несучого профілю і затягується кріпильними болтами.

Між несучим профілем і кришкою ролика слід зробити зварювання. Тому що при ручному відкриванні воріт даний ролик – це кінцевий упор, він повинен бути міцним і утримуватися на місці.

З тильного боку воріт встановлюється і приварюється заглушка несучого профілю. Вона зазвичай йде в комплекті з воротами.
Може здатися, що заглушка зовсім не потрібна. Це невірно. Справа в тому, що взимку, коли багато снігу, заглушка буде сприяти тому, щоб сніг при відкриванні воріт не набивався в несучий профіль.

Щоб встановити верхній напрямний кронштейна слід послабити кріплення роликів в цьому місці.

Далі встановити над полотном таким чином, щоб ролики обхоплювали верхню крайку полотна.

Сторона кронштейна з отворами для кріплення спрямована в бік опорного стовпа.

Кронштейн кріпиться на опорному стовпі у вертикальному положенні.

Фіксується спеціальними роликами.

Крок №6. Обшивка полотна

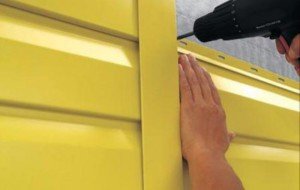

Після закріплення першого аркуша в накладку на нього встановлюється другий лист. Так продовжується до останнього листа

Даний етап робіт буде в тому випадку, якщо встановлюються відкатні ворота з обшивкою. Необхідно монтувати профлисти на раму.

Монтаж нарізаних аркушів починається з передньої кромки.

Лист вкласти всередину периметра рами і закріпити решетування саморізами по металу (як варіант, заклепати).

Після закріплення першого аркуша внакладку на нього встановлюється другий лист. Так продовжується до останнього аркуша.

Якщо він не вкладається в периметр, то слід підрізати його за розміром.

Крок №7. Монтаж нижнього і верхнього уловлювачів

Нижній уловлювач служить для зняття навантаження з роликових опор в той час, коли ворота стояти закритими. Тільки при повністю навантажених воротах можна виконувати його монтаж. Для цього ворота закриваються, і уловлювач підводиться знизу під кінцевий ролик до щільного дотику. Опорна площина не повинна бути вище положення кінцевого ролика.

Верхній уловлювач утримується полотно воріт від розгойдування в закритому стані. Монтаж проводиться на передній кромці полотна на рівні захисних кутників.

Монтаж автоматики для воріт проводиться на заключному етапі установки.
