При обробці зовнішніх стін будівель через час може виникнути вогкість і цвіль, тому, для видалення вологи, необхідно рух повітря. Всі види вентильованих фасадів можна підрозділити по виду обробки, а також по виду каркаса, хоча принцип дії однаковий для кожного з них.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

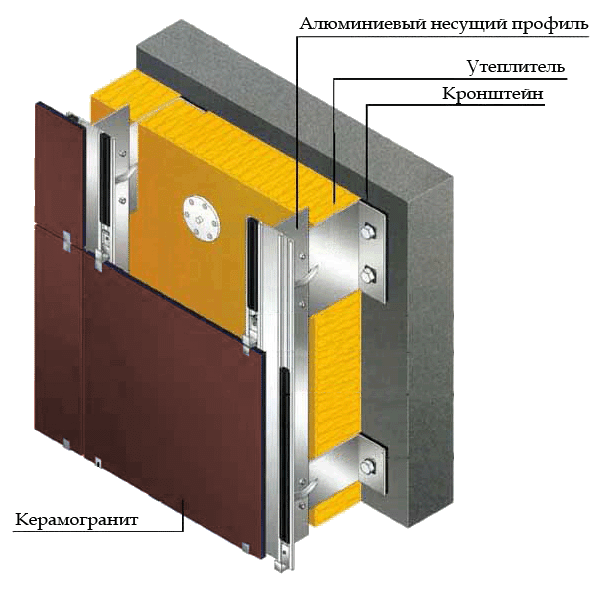

Вентильований фасад утеплений під керамограніт

Вентфасади

Каркаси вентильованим підсистеми

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

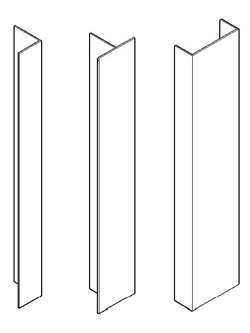

Профілі для вентсистеми: Г-подібний, Т-подібний, П-подібний

  • Напрямні профілі для вентиляційної системи фасаду будівлі можуть бути зроблені з нержавіючої сталі, оцинкованої сталі, оцинкованої забарвленої сталі і алюмінію (ціна, звичайно, буде відрізнятися).
    До того ж їх конфігурація теж може змінюватися, приймаючи форму літер Г, Т або П – в залежності від оздоблювального матеріалу.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

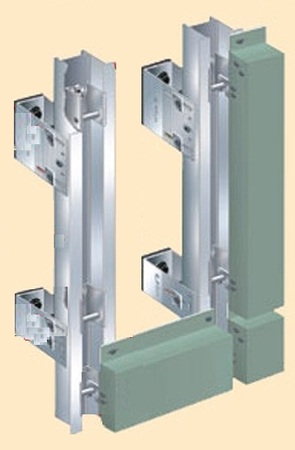

Система кріплення профілю для каркаса вентфасад

  • Направляючий профіль кріпиться на консоль, яка складається з двох частин – нерухомої і рухомої.
    Нерухома частина кріплення фіксується до стіни анкерним дюбелем, а сам профіль монтується на рухому частину, яка дозволяє нівелювати площину каркаса і тільки після цього береться на заклепки.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

Система кріплення П-образного профілю

  • На заклепки фіксуються всі вузли в металевому каркасі вентсистеми, за винятком нерухомій частині консолі, яка кріпиться до стіни анкерним дюбелем.
    Сама консоль буде відрізнятися по конфігурації в залежності від форми несучого профілю, але принцип кріплення і принцип нівелювання завжди залишається однаковим.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

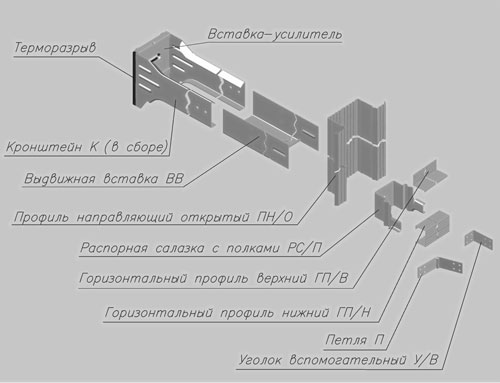

Схема кріплення каркаса для касет (композитні панелі)

  • Для П-подібних направляючих розроблена така деталь, як розпірна салазка, яка дозволяє зафіксувати касету на потрібній висоті, і кількість цих деталей на один профіль буде залежати від кількості використовуваного композиту.
    На саму касету кріпиться скоби, за допомогою яких панель навішується на розпірні санчата.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

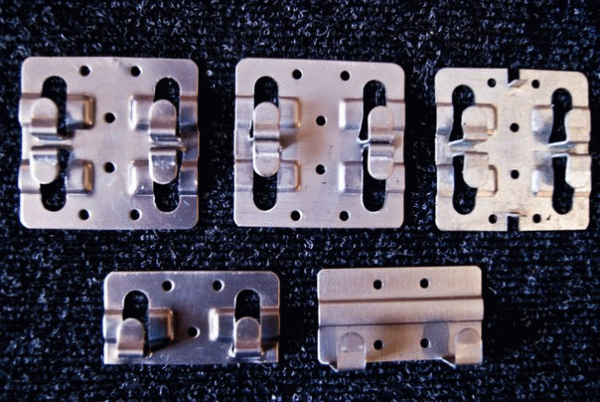

Види клямерів для керамограніту

  • Плитку з керамогранита можна встановлювати на вентиляційну систему фасаду, зроблену з Г-подібний профілів, так як на них зручно фіксувати клямери.
    Для кожного з видів каркасів додається інструкція по збірці, тому ви відразу зможете визначити, який саме облицювальний матеріал в даному випадку можна використовувати.
  • Для такого матеріалу, як цокольний або звичайний сайдинг підійдуть, як Т-образні, так і Р-образні напрямні, тому що панелі фіксуються до профілю за допомогою саморізів по металу.

Саморобні вентфасади

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

Обрешітка будинку (дерев’яна) під сайдинг

  • Якщо ви хочете облицювати свій будинок яким-небудь з видів сайдинга, то вам зовсім не обов’язково купувати збірну заводську систему вентиляції фасадів – ви можете зробити її своїми руками.
    Для цього вам знадобляться звичайні дерев’яні бруски або металеві профілі CD, які використовують для монтажу стельового гіпсокартону.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

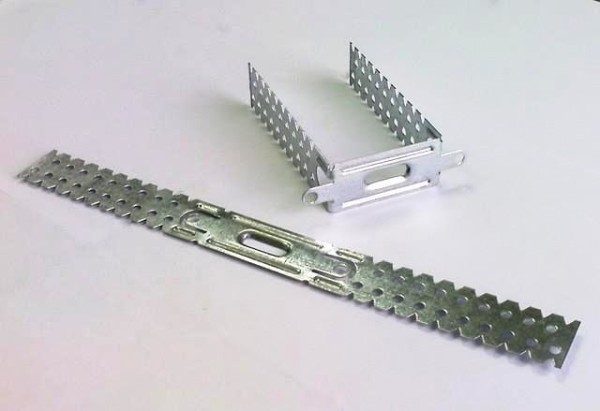

П-подібний металевий оцинкований стрічковий підвіс

  • Як консолей для направляючих тут використовуються металеві стрічкові підвіси, на які потім кріпляться дерев’яні або металеві профілі.
    Все відбувається в тому ж режимі і за тим же принципом, як і заводський вентильованим підсистеми фасадів будівель. Тільки для кріплення консолей (підвісів) тут використовують звичайні дюбелі, а замість заклепок використовуються саморізи по дереву або металу (залежно від профілю).

Утеплення

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

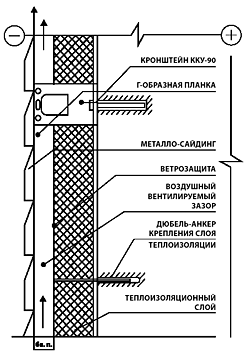

Схема утеплення вентильованого фасаду

  • Як правило, вентиляція на фасаді робиться для просушування утеплення, адже на нього, крізь облицювання, потрапляють випаровування і навіть краплі вологи.
    Вода сама по собі є чудовим живильним середовищем для грибка і цвілі і єдиним способом позбавлення від неї є вільне або примусове рух повітря.

Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

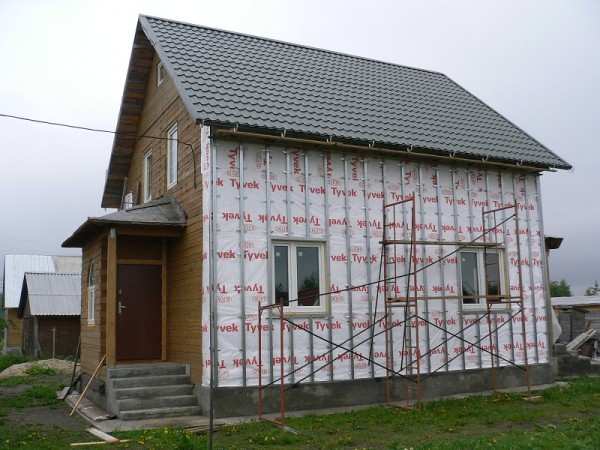

Металеві штахети для сайдинга з утепленням

  • Зверніть увагу на фото, і ви побачите, що направляючі профілі виявилися поверх утеплення, створюючи тим самим вентиляційний зазор, який так необхідний для просушування стіни.
    Щоб вийшла така конструкція – потрібно дотримуватися якусь черговість в монтажі і дотримуватися певних правил.
  • Види вентильованих фасадів: особливості обробкиВиди вентильованих фасадів: особливості обробки

    Дюбель-грибок

    Після монтажу консолей (для фірмової вентсистеми або звичайних стрічкових підвісів) встановлюються не напрямні, а фасадний утеплювач, в якості якого зазвичай використовують мінеральні вати (камневату, шлаковату, скловату) та пінопласти (звичайний пінопласт і екструдований пінополістирол). Блок утеплення наколюють на консоль, попередньо зробивши на ній хрестоподібний надріз.
    Після того, як ви надягнете утеплювач на консоль, заправте все стирчать частини, щоб було щільне прилягання до металу.

  • Після установки утеплювача слід подбати про його захист від вологи й для цього використовують вітробарь’єр або гидробарьеры, а іноді навіть звичайний товстий целофан.
    Полотнище наколюють на консолі, і крізь нього фіксують утеплювач грибками-дюбелями. Пінопласт додатково фіксують на клей, намазуючи його на аркуш в п’яти місцях (по краях і по центру).

Рада. Якщо решетування встановлювалася таким чином, утеплювач що був укладений між профілями, а не під ними, то гідробар’єр кріплять прямо на напрямні. Щоб зробити вентиляційний зазор, на профілі (поверх гідробар’єр) накручуються додаткові рейки завтовшки 30-40 мм

Рада. При фіксації грибками мінеральної вати потрібно свердлити стіну крізь утеплювач і вата буде намотуватися на свердло. Щоб цього не відбувалося, візьміть трубку, по діаметру трохи перевищує свердло і вставте в утеплювач на місце кріплення – свердліть через неї.

Висновок

Як бачите, для якості вентсистеми важлива не фірма, а якість її складання, яку ви зможете додатково подивитися на відео ролику, доданому до сторінки. Якщо говорити про термін експлуатації, то тут на перше місце виступає матеріал, з якого ця сама система зроблена. Це особливо важливо для регіонів з підвищеною вологістю.
