Види люмінесцентних ламп – підключення, утилізація та технічні характеристики

Люмінесцентні лампи, інакше звані газорозрядні, засновані на світінні електричного розряду в парах ртуті. Такий розряду випромінює світло в ультрафіолетовому діапазоні. Для перетворення в видиме світло на внутрішню поверхню колби наноситься спеціальна речовина – люмінофор.

Існує два основних типи люмінесцентних ламп низького і високого тиску. Ці типи мають суттєві конструктивні відмінності.

Найбільше застосування знайшли лампи низького тиску. Вони застосовуються у всіх типах приміщень, де потрібне освітлення як альтернатива застарілих світильників розжарювання. Деякі типи люминесцентов не мають аналогів серед інших джерел освітлення.

Види люмінесцентних ламп   підключення, утилізація та технічні характеристики

Основні переваги перед лампами розжарювання:

  • Висока економічність;
  • Низька температура;
  • Велика світловіддача;
  • Розсіяне випромінювання по всій поверхні джерела;
  • Різноманітність колірних відтінків, не потребує застосування світлофільтрів;
  • Великий термін служби.

Економічність і світловіддача перевершують такі у класичних ламп розжарювання в кілька разів. Для прикладу – люминесцент потужністю 20 Вт приблизно еквівалентний лампі розжарювання 100 Вт. Враховуючи, що термін служби звичайної лампи становить 1000 год проти 20000 у люмінесцентної, то різниця очевидна.

Оскільки нитки розжарювання у газорозрядних світильників нагріваються тільки під час запуску, а сам розряд в газовому середовищі не супроводжується виділенням тепла, то такі вироби практично не гріються і не мають обмежень щодо пожежної безпеки.

Недоліки також присутні;

  • Вміст в конструкції парів ртуті – самий основний недолік;
  • Нерівномірний спектр у недорогих ламп;
  • Мерехтіння з частотою джерела живлення;
  • Необхідність в додаткових елементах для запуску;
  • Низький коефіцієнт потужності (cosφ), що створює додаткове навантаження на електричну мережу;
  • Труднощі з запалюванням при низькій температурі.

Вміст парів ртуті в лампі закладено принцип її роботи, тому такий недолік неможливо усунути. Єдиний вихід – заміна на освітлювальні прилади інших типів. Другий за значенням недолік – мерехтіння, усувається введенням електронних схем керування запалюванням і горінням.

Світильники, які використовують для запуску дросель і стартер, характеризуються мерехтінням з подвійною частотою мережі (100 Гц), що особливо помітно на світильниках з великим терміном служби. Мерехтіння виникає з-за того, що вимкнення лампи в момент відсутності струму відбувається практично миттєво, на рівні інерційності зору.

Тому виникає «стробоскопічний ефект. Швидкі переміщення предметів стають при цьому дергаными, ступінчастими. Особливо такий небажаний ефект на виробництвах, де є переміщаються механізми. Для усунення мерехтіння світильники групують у групи, окремі лампи, які живляться від різних фаз трифазної мережі.

Види люмінесцентних ламп   підключення, утилізація та технічні характеристики

Види і типи

Як було сказано вище, люминесценты поділяються на два типи, високого і низького тиску.

Перші представлені широко поширеними вуличного освітлення лампами типу ДРЛ. Такі світильники мають велику потужність і погану передачу кольору. Застосовуються тільки для вуличного освітлення або в приміщеннях з великою площею, в яких не ставляться високі вимоги до якості освітлення.

Лампи з добавками солей деяких металів ДРІ мають більш високу світловіддачу і можуть мати різні відтінки кольору. Знаходять застосування для декоративного підсвічування архітектурних елементів будівель і в тих областях, де потрібні потужні точкові джерела освітлення певного кольору.

Ртутно-кварцові лампи типів ДРТ і ПРК мають корпус з кварцового скла і служать потужним джерелом ультрафіолетового випромінювання.

Найбільшого поширення набули лампи низького тиску трубчастого типу. Вони виконані у вигляді скляної трубки, заповненій аргоном з добавкою парів ртуті. На протилежних кінцях світильника знаходяться по два електрода.

Кожна пара на торцях з’єднана зі спіраллю з ніхрому. Спіраль служить для первісного запуску. Такі лампи вимагали громіздкою пускорегулювальної апаратури, в яку входить дросель і стартер.

Розвиток сучасної електроніки дозволило замінити апаратуру запуску мініатюрної електронною схемою, яка за своїми габаритами дозволяє використовувати в якості корпусу цоколь лампи.

Технічні характеристики та маркування

Основні характеристики — потужність і перенесення кольорів. Лампи вітчизняних підприємств мають літерне позначення кольору.

Перша літера Л – лампа, а такі мають безпосереднє відношення до характеристик світла:

  • Д — денний;
  • Б — білий;
  • ХБ — холодно-білий;
  • ТБ — тепло-білий;
  • Е — природний;
  • ХЕ – холодно-природний;
  • Р, ДО, З, Ж, Р, ГР – різні кольори;
  • УФ — ультрафіолетовий.

Буква Ц або комбінація ЦЦ позначає використання люмінофора з поліпшеною характеристикою кольору.

Міжнародне позначення складається з трьох цифр. Перша цифра характеризує якість передачі кольору, друга і третя – колірну температуру. Наприклад, значення 530 говорить від тому, що якість передачі кольору 50, а колірна температура 3000 К.

Чим вище значення індексу, тим краще перенесення кольорів. Колірна температура характеризує колірний тон освітлення. Чим вище колірна температура, тим холодніше відтінок.

Всі інші маркування не мають єдиного стандарту. Кожна фірма-виробник маркує продукцію по-своєму.

Зазвичай на трубчастих лампах вказується її діаметр:

  • T5 (діаметр лампи 5/8 дюйма ≈ 1.59 см);
  • T8 (діаметр лампи 8/8 дюйма ≈ 2.54 см);
  • T10 (діаметр лампи 10/8 дюйма ≈ 3.17 см);
  • T12 (діаметр лампи 12/8 дюйма ≈ 3.80 см).

Може також вказуватися тип цоколя лампи:

  • Штиркові – 2D; G23; G24; G27; G53;
  • Різьбові – E14; E27; E40.

В обов’язковому порядку має зазначатись напруга живлення і тип запуску лампи.

Позначення RS — rapid start, InS — instant start, US – універсальний start, говорять про те, що для запуску додаткові елементи не потрібні, вся пускова апаратура вбудована в корпус. Лампи, для включення яких необхідний стартер, мають маркування PHs — pre-heat start.

Види люмінесцентних ламп   підключення, утилізація та технічні характеристики

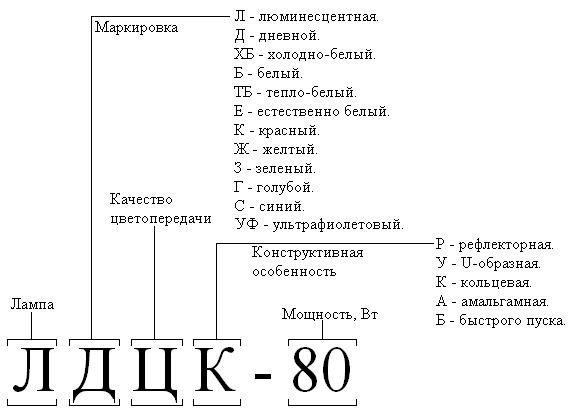

Маркування вітчизняних люмінесцентних сампо

Утилізація

Вміст ртуті в люмінесцентних світильниках становить від 1 до 70 міліграм, що висуває специфічні вимоги до утилізації відпрацьованих або несправних виробів.

Займаються утилізацією тільки спеціальні фірми, з якими підприємства зобов’язані укладати договори. Приватні особи повинні здавати лампи в спеціальні пункти або контейнери.

Бліц-поради

Використання звичайних кімнатних люминесцентов для вуличного освітлення недоцільно, оскільки запалювання буде відбуватися повільно і термін служби світильників сильно скоротиться.

Небажано використовувати газорозрядні світильники в місцях, де освітлення схильне до частих включення-виключення, наприклад, у приміщеннях, обладнаних датчиком присутності. Хоч вироби і характеризуються тривалим терміном служби, кількість комутацій у них обмежена до 2000 циклів.
