Цей тип являє собою пов’язане в монолітну раму підстава, заводимое по всьому периметру будови і під всі його несучі, а іноді і не несучі стіни. Дана конструкція – найпоширеніша в малоповерховому будівництві.
Її головні відмітні особливості полягають у простоті і універсальності застосування. Зведення подібного цоколя під силу навіть одній людині з звичайними підручними засобами. Він може бути застосовний практично для будь-яких споруд на більшості видів грунту, крім пливунів і торфовищ.
На доцільність його вибору впливає характер будівлі, рівні ґрунтових вод і ґрунтового промерзання. Разом з тим це досить дешева конструкція як по витраті матеріалів, так і за вкладываемому праці.
Стрічкові підстави розрізняються на:
Монолітну стрічку. Вона виконується у вигляді єдиного нерозривного контуру з різних матеріалів: бетону, залізобетону, бутобетону, вологостійкою цегляної кладки;
Збірну стрічку. Така стрічка виводиться із залізобетонних блоків ФБС із замками, заповнюваними бутобетоном;
Збірно-монолітну стрічку. Споруджується з комбінації різних матеріалів, але найчастіше з ФБС-блоків, фрагментів бетонних б/у-конструкцій, бутобетону і верхній цементно-піщаної арматурної стяжкою, монолитизирующей вся споруда.
А також на:
Мелкозаглубленную стрічку. Вона застосовується на стабільних, слабопучнистых грунтах для дерев’яних, каркасних або цегляних споруд легкого типу.
Глибина закладення до одного метра. Найчастіше це підсобні сезонні будови, не зазнають серйозних розподільних навантажень.
Заглиблені стрічку. Ця стрічка є надійним і універсальним підставою для більшості типів ґрунту і всіх видів будівель, включаючи багатоповерхові котеджі з цокольними поверхами і великим вертикальним тиском. Глибина закладення завжди нижче рівня промерзання грунту на 25-50 див.
Стовпчасті фундаменти для приватного будинку

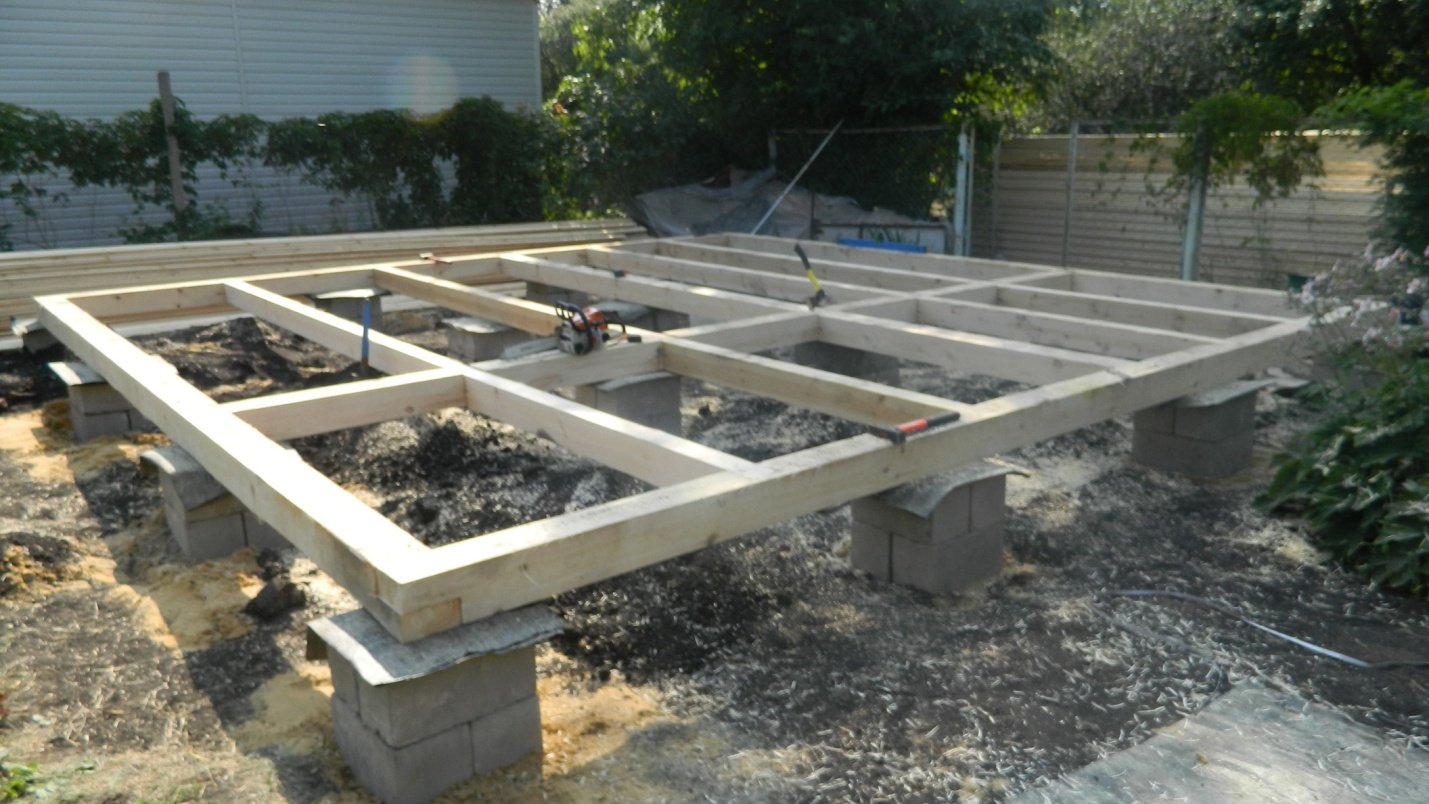

Стовпчасті (опорно-стовпчасті) підстава являє собою мережу опорних стовпів, що зводяться в точках планового знаходження елементів будови підвищеної відповідальності: стиків і перетинів стін, кутів, а також на довгих прольотах.
Це найбільш економічний відносно матеріалу варіант ґрунтової опори. Він досить надійний, менш трудомісткий, вимагає мінімуму гідроізоляційних робіт. У той же час така підстава не має цокольного рівня. Його допускається застосовувати тільки для споруд легкого і полегшеного типу, що зводяться на міцних стабільних грунтах. Якщо ж грунт малоустойчива в горизонтальних площинах, то може виникнути ризик перекидання всього будинку.
Стовпчасті опори розрізняють:
Відокремлені – стовпи виводяться кожен окремо, без безпосереднього їх з’єднання;
Пов’язані – вся система виведених стовпів вгорі ув’язується в монолітну залізобетонну стяжку, вимагає значних і точних опалубних робіт.
Стовпи можуть бути як залізобетонними, так і бутобетонными або виконуються з кладочного матеріалу. Відстань від стовпа до стовпа не повинно бути занадто великим (оптимально 130 – 270 см). Вони не повинні бути надто високими й тонкими. Зовнішньо-бічні пустотні площині закриваються тонкостінної перегородкою (забиркою) з цегляної кладки або іншого вологостійкого матеріалу.
Для економії корисної площі обсяг між стовпами може бути використаний як технічне приміщення для зберігання чого-небудь або інших цілей. Однак якщо будинок планується використовувати в холодну пору року, то все це простір рекомендується заповнити сумішшю грубозернистого піску зі щебенем з метою найкращої термоізоляції. Зверху часто настилають суцільну залізобетонну стяжку.
Пальові фундаменти для приватного будинку
Пальово-цокольна технологія дуже схожа на столбчатую з тією різницею, що в якості стовпів виступають різної конструкції палі, впроваджувані в глибинні шари грунту. Така різновид підстави застосовується при необхідності звести будівлю на нестійких грунтах.
Сенс всієї конструкції в тому, щоб палі щільно закріпилися в надійних материнських породах, прошивши наносні відкладення наскрізь. Цим досягається особлива міцність і стійкість в будівництві будинку на будь-якій місцевості, включаючи сирі торфовища і навіть відкриту прибережну воду.
До недоліків пальового методу відноситься необхідність залучення спеціалізованої техніки, кваліфікованих робочих і досвідчених інженерів.
Необхідна ретельна розвідка глибини залягання материнської породи. При близькому її розташуванні до поверхні технологія палі може бути дуже економічною і навпаки, у протилежних випадках.
Зами сваї поділяються на:
Гвинтові – це порівняно тонкі переносні корозійностійкі металеві палі з лопастно-гвинтовим наконечником, які угвинчуються в грунт за допомогою приєднання до них електроприводів. Далі, система таких паль зварюванням з’єднується будівельними швелерами. Ці палі найбільш економічні, але можуть витримувати тільки дерев’яні каркасні будинки;
Бурозабівние – це більш масивні залізобетонні чи металеві палі, впроваджувані в грунт через пробурені автобуром отвори і далі забиваються до необхідної глибини пальовим молотом;
Буронабивні – ці палі збираються безпосередньо в пробурених для них свердловинах. Зазвичай їх виконують з армованого залізобетону з трубної обсадкой або без такої.
Плитні фундаменти для приватного будинку

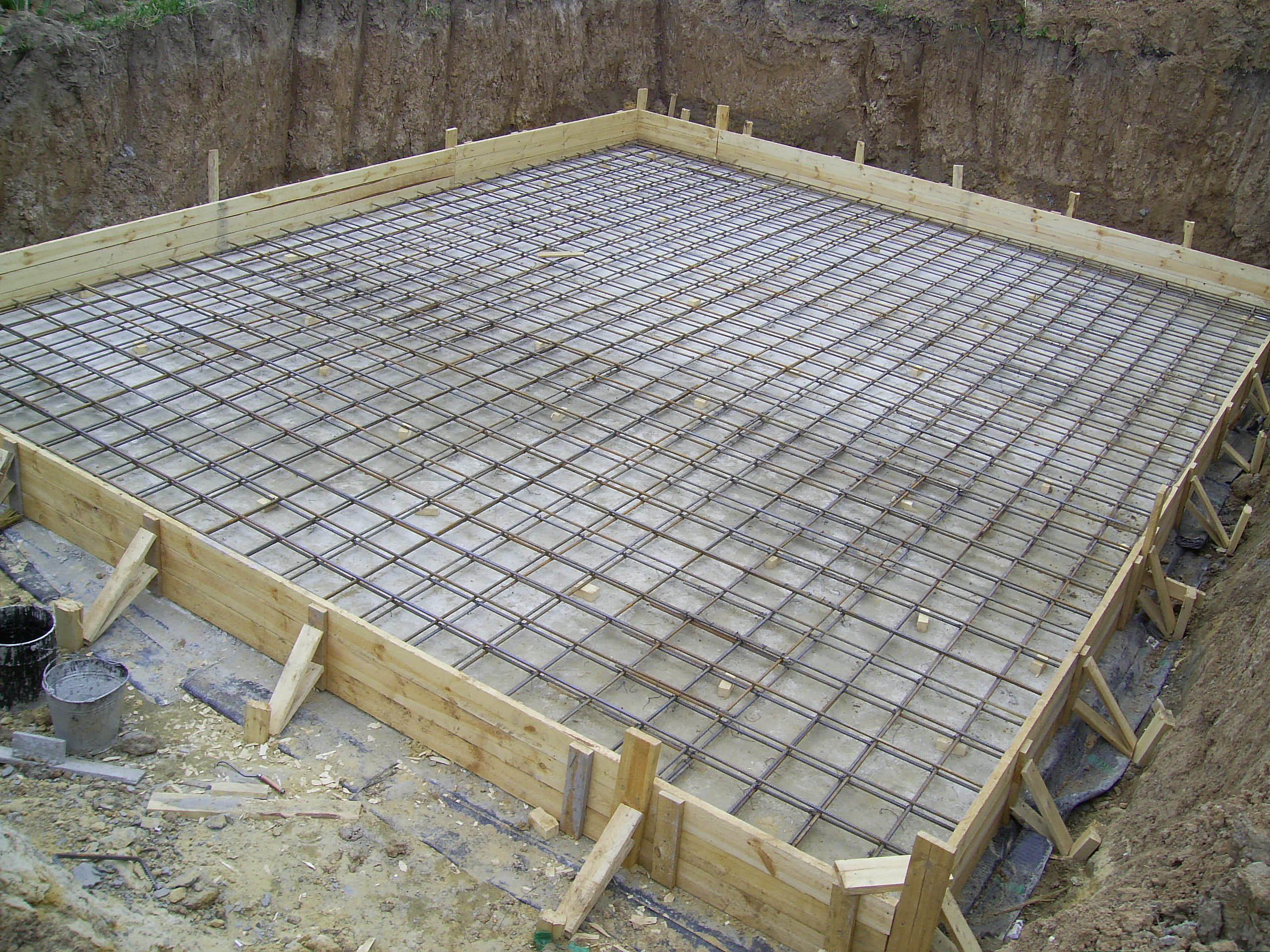

Являє собою суцільний плитковий масив заснування в точності повторює геометричний периметр будівлі. Це один з найбільш остойчивых фундаментів.
Він застосовується на ненадійних грунтах з глибинним заляганням материкової породи, що робить застосування паль дуже дорогим. Суть плитної технології в тому, що сама плита та перебуває на ній будівля складають єдине ціле з наносними породами і всі горизонтальні зрушення на будову абсолютно не впливають.
Будинок на плитному підставі може мати цокольний поверх. Істотний недолік полягає в самій високу затратність цього способу з усіх чотирьох, але при певних умовах такі вкладення повністю себе виправдовують.
Розрізняють три види плити підстави:
Класична плита-моноліт: гладка знизу і зверху плита.
Гратчастий моноліт: плита, одна сторона якої має гратчасту структуру, для економії матеріалу. Ці порожнини можуть бути заповнені теплоизолянтами.
Моноліт з ребрами жорсткості: плита з монолітними ребрами по периметру. Порожнину периметра заповнюється пісочно-щебеневим наповнювачем або теплоизолянтами.
Як вибрати потрібний тип фундаменту
Цокольне підстава покликана виконувати три основні функції:
Опорно-розподільну.
Гідроізоляційну.
Термоізоляційну.
Забудовник повинен вибрати той тип цоколя, який буде відповідати всім цим трьом вимогам в прив’язці до наступним факторам:
Тип грунтів ділянки забудови.
Рівень промерзання грунту.
Рівень залягання грунтових вод.
Рівень сезонних коливань трьох перерахованих вище факторів.
Матеріали з яких зводиться будинок.
Цільове призначення споруди.
Знаючи всі шість необхідних параметра неважко обчислити яке підстава буде відповідати трьом основним його функцій:
Приклад 1. Забудовник має ділянку на неглибокому осушенном болоті. Це вологі торф’яні ґрунти з близьким материковим шаром. Однозначно тут потрібна технологія палі, а сам будинок може бути дерев’яним або каркасним, з періодичних проживанням в теплу пору року. Рівень промерзання, грунтові води та сезонність у цьому випадку можна не враховувати.
Приклад 2. Забудовник має ділянку на слабкому піщаному грунті з глибоким заляганням материнських порід. Найкращим варіантом тут буде плита, але можна застосувати і заглиблений стрічковий моноліт. Будинок можна будувати капітальний для цілорічного проживання: дерев’яний каркасний, полегшений (пеноблочный) і цегельний до двох поверхів.
Приклад 3. Забудовник має ділянку на хрящуватому грунті (мікс гальки, глини і піску). Є дані про сезонних підтопленнях і кошторис будівництва бюджетна. В цьому випадку краще вибрати стовпчастий варіант із залізобетону. Будувати можна житловий будинок: дерев’яний каркасний і полегшений в один поверх.
Бліц-поради
Для більшої стійкості стрічку можна виконувати у вигляді трапеції з базисом внизу.
Ширина стрічки повинна бути мінімум на 10 см більше, товщини несучих стін.
Для компенсування деструктивних напруг на пучнистых грунтах потрібно збільшити висоту цоколя, по відношенню до його ширині в два рази.
Компенсація поздовжніх напружень від тиску масою будівлі забезпечується застосуванням саме ребристою, а не гладкої арматурної сітки з безшовно пройденими кутами.
Можна значно зменшити деструкцію пучений застосовуючи спеціальні утеплювальні технології для бетону і суміжних грунтів.
Хороші результати на нестабільних дільницях, дають комбіновані ростверковые технології, коли в залізобетонну стрічку впроваджується система металевих паль.
Якщо грунт на ділянці забудови щільна і добре тримає геометрію, то у багатьох випадках можна обходитися без опалубки, заливаючи бетон прямо в вириті траншеї.
