Вибираємо циркуляційний насос для опалення

Зміст:

Циркуляційний насос для опалення: навіщо він потрібен?
Різновиди і характеристики циркуляційних насосів
Вибір циркуляційного насоса – на що звернути увагу?
Практичні рекомендації по монтажу циркуляційного насоса

Циркуляційний насос являє собою сучасне обладнання, за допомогою якого забезпечується повноцінне і безперебійне функціонування опалювальних систем. Це пристрій (у побуті часто називають помпою), в опалювальному контурі підтримується необхідний рівень тиску рідини. Власне, про характеристики, переваги та особливості роботи циркуляційного насоса хотілося б розповісти в даній статті.

Зміст

Циркуляційний насос для опалення: навіщо він потрібен?

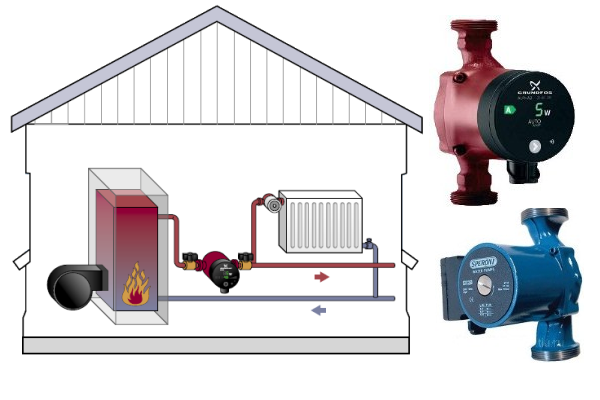

Циркуляційний насос

Вибір циркуляційного насоса для опалювальної системи з природною циркуляцією теплоносія – справа відповідальна і важлива. І тому перед купівлею такого агрегату ознайомтеся з основними перевагами і характеристиками циркуляційного насоса.

Головним і, мабуть, єдиною перевагою цього агрегату є те, що з його допомогою збільшується швидкість проходження теплоносія по трубах. Це властивість приладу тягне за собою ще цілу низку позитивних аспектів:

Опалювальна система після включення прогрівається набагато швидше. Примусова циркуляція теплоносія значно знижує витрати енергії, яка витрачатися котлом на запуск опалення. З циркуляційним насосом нагрівання буде відбуватися поступово і швидко. Через якихось 10 хвилин після запуску котла батареї у вашому будинку стануть гарячими;
Економне витрачання теплоносія – ще один важливий аспект, який проявляється при приєднанні циркуляційного насоса до опалювальної системи. Економічність досягається за рахунок двох факторів. По-перше, при запуску опалювальної системи енерговитрати знижуються. По-друге темпи охолодження теплоносія в системі зменшуються, а отже, не витрачається енергія на його повторний підігрів.
Циркуляційний насос виключає появу повітряних пробок в опалювальній системі. Швидка циркуляція рідини в трубах опалення забезпечує видалення повітря за лічені хвилини.

до змісту ?

Різновиди і характеристики циркуляційних насосів

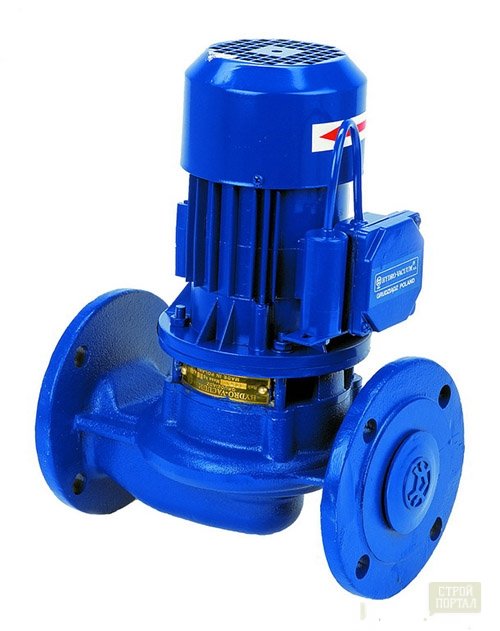

Циркуляційний насос з сухим ротором

Перше, на що варто звернути увагу при виборі циркуляційного насоса – це тип конструкції і принцип роботи. У більшості випадків такі прилади укладені в корпус, до якого приєднується равлик. До неї, в свою чергу, кріпляться контурні труби. В самому корпусі знаходиться електродвигун, оснащений клемами (до яких кріпляться електричні дроти) та платою керування. Двигун має обертову частину – ротор зі спеціальною насадкою-крильчаткою, за допомогою якої здійснюється рух води (пристрій засмоктує рідина з одного боку, і нагнітає в труби – з іншого).

Робота двигуна забезпечує розрядження енергії (зниження тиску води) на вхідній частині насоса і компресію (нагнітання тиску) – з іншого боку.

Циркуляційні насоси, в залежності від своїх конструктивних особливостей, діляться на два типи: вологі і сухі. Такий поділ залежить від способу функціонування ротора. Даний пристрій може працювати без прямого контакту з рідиною опалювальної системи або ж контактувати з перекачується теплоносієм. У першому випадку ротор відділяється від рідини гідроізоляційним ущільнювальним кільцем. Циркуляційний насос сухого типу характеризується високим рівнем ККД (близько 85%), проте в процесі роботи видає багато шуму. Розмір сухого насоса більше, ніж вологого. Для своєї інсталяції цей прилад вимагає особливої підводки контурних труб. Зазвичай помпи сухого типу використовуються в окремих котелень, що працюють на одне підприємство або кілька житлових будинків.

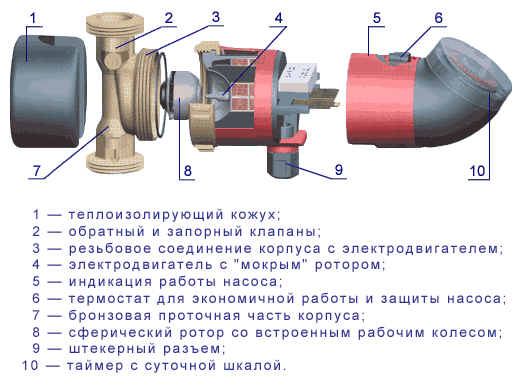

Схема циркуляційного насоса з вологим ротором

Вологий циркуляційний насос безпосередньо контактує з рідиною і за рахунок цього досягається необхідна змащення робочих деталей двигуна. Нерухомий елемент пристрою — статор, ізольований від рідини, що перекачується. Перевага вологого циркулярного насоса перед сухим в тому, що він не вимагає ніякого обслуговування і може працювати безперебійно роками, а то й десятиліттями. Однак є в цього приладу і негативні якості. Зокрема, низький коефіцієнт корисної дії (не більше 65%). Циркуляційні насоси вологого типу застосовуються, в основному, в системах опалення приватних будинків. Вони працюють практично безшумно, так і електроенергії споживають небагато. Тому і користуються підвищеним попитом у приватних споживачів.

Перераховані вище характеристики циркуляційних насосів є найважливішими критеріями для вибору. Проте існує ще ряд інших аспектів, на які покупцеві варто звернути увагу. Про них розповімо далі.

до змісту ?

Вибір циркуляційного насоса – на що звернути увагу?

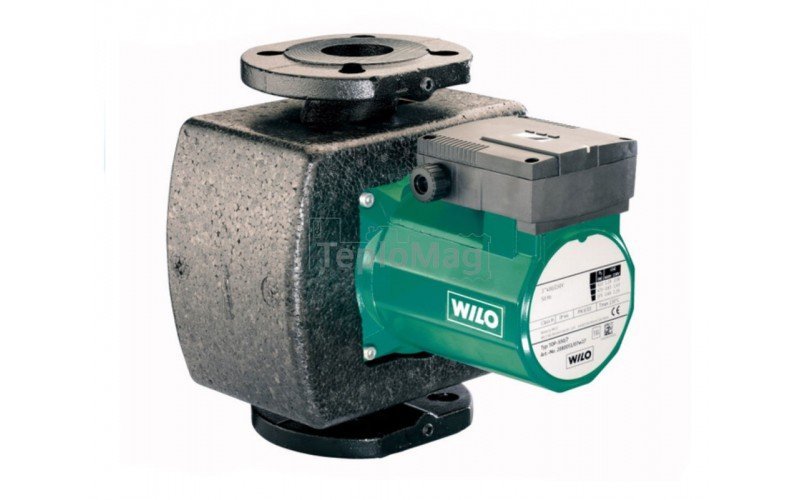

Циркуляційний насос марки Wilo

Якщо ви вирішили придбати циркуляційний насос для своєї опалювальної системи, рекомендуємо при виборі пристрою звертати увагу на наступні характеристики:

Продуктивність роботи. Цей параметр вимірюється в той момент, коли навантаження на насос мінімальна. Продуктивність роботи циркуляційного насоса визначається по тому, скільки рідини він може перегнати за певний проміжок часу при мінімальній навантаженні. Чим вище показник, тим більшою продуктивністю має агрегат. Розрахунок продуктивності циркуляційного насоса проводять за такою формулою: A = B /(c 2 – c 1), де:

А – продуктивність роботи циркуляційного насоса, його продуктивність;
B – потужність джерела опалювальної енергії (нагрівального котла);
c 1 – температура рідини в трубах опалювального контуру, що йде у зворотному напрямку;
c 2 – температура води в тій частині контуру, яка розташована за котлом (подаючому ділянці опалювальної системи).

Розрахунок продуктивності циркуляційного насоса

За цією формулою можна обчислити приблизні параметри потрібного вам насоса.

Крім продуктивності пристрою необхідно звернути увагу на потужність напору агрегату. Вважається, що для 10 метрів циркуляційного контурного кільця насоса достатньо буде 0.6 метрів напору. Мають значення і теплові нормативи вироби. Для обігріву 10 кв. м. приміщення потрібно приблизно 1 кВт теплової енергії. Якщо врахувати, що теплова потужність однієї секції радіатора становить 200 Вт, то для обігріву 10 кв. м. кімнати необхідно п’ять таких секцій. Рекомендується до цього значення ще додавати 1-2 запасних секції. Циркуляційний насос вибирають таким чином, щоб він міг впорається з рівномірним підведенням нагрітої води до всіх радіаторів, встановленим в будинку.

Має значення і тиск насоса (тобто, той рівень, на який цей агрегат зможе підняти рідину в опалювальній системі). Тиск циркулярного насоса виміряється звичайно в атмосферах (або міліметрах ртутного стовпа). Інформацію про тиск приладу можна знайти в документації (яка йде в комплекті з ним) або спеціальної бирці (прикріпленою до корпусу насоса).

Купуючи циркуляційний насос для опалювальної системи, звертайте увагу на його марку. Зараз на ринку можна побачити велику різноманітність циркуляційних насосів від різних виробників. Всі вони мають подібні характеристики, але відрізняються терміном служби і рівнем надійності. До найпопулярніших і якісних марок циркуляційних насосів можна віднести Grundfos, Wester, ELSOTHERM, Wita, Wilo. З цього списку найнадійнішими є циркулярні насоси Wilo і Grundfos. Вони характеризуються абсолютно безшумною роботою, але в той же час коштують досить дорого. Вартість циркулярних насосів названих марок майже в 2 рази вище, ніж у моделей менш відомих виробників. Якщо покупець не хоче переплачувати зайві гроші за бренд, рекомендуємо йому звернути на моделі циркулярних насосів середньої якості. працюють вони добре, проблем з ними практично ніколи не виникає, а ціни на ці агрегати знаходяться в середньому діапазоні.

до змісту ?

Практичні рекомендації по монтажу циркуляційного насоса

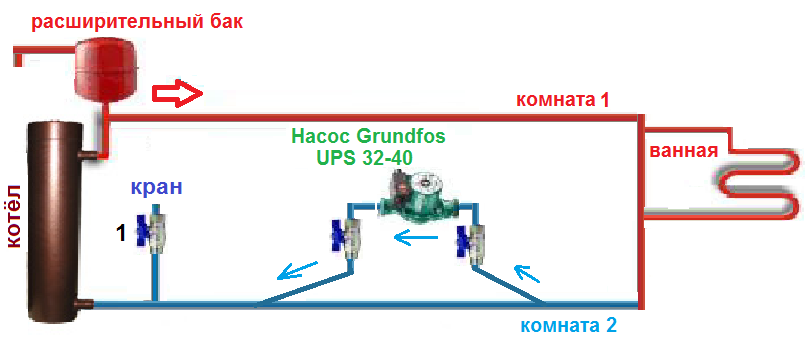

Монтаж циркуляційного насоса

Встановлення циркуляційного насоса цілком можна виконати своїми руками. Але для цього майстрові потрібно знати, з яких конструктивних елементів складається цей прилад. При монтажі циркуляційного пристрою потрібно врахувати, що навіть самий якісний насос з часом може вийти з ладу. Добре, якщо така поломка станеться влітку, коли опалення відключене. А ось в зимовий період вихід з ладу циркуляційного насоса обернеться серйозними проблемами. Щоб цього не сталося, під час установки агрегату потрібно продумати систему байпаса, яка дозволить у разі форс-мажорних обставин запустити опалювальну систему в обхід насоса (тобто, в період усунення поломки опалення в будинку буде подаватися за типом природної циркуляції). Для складання байпаса знадобиться наступний набір матеріалів:

кульові крани (3 штуки), діаметр яких повинен бути таким же, як і у насоса;
фільтр (захищає насос від потрапляння сміття);
два різьбових повороту;
два трійника.

Збирати байпас рекомендується так, щоб не торкнутися взагалі центральну магістраль зворотного трубопроводу. Насос з фільтрувальним елементом встановлюється безпосередньо на байпас і з обох сторін відділяється кранами. При виникненні поломок насоса ніщо не буде заважати природної циркуляції теплового носія.

Тепер про те, як зібрати цей самий байпас. Робота за з’єднання всіх конструктивних елементів в окремий вузол виконується сухим способом, без застосування клоччя. У першу чергу потрібно оглянути корпус насоса – на ньому повинна бути стрілка, що вказує напрямок руху теплового носія. Насос потрібно встановити таким чином, щоб стрілка вказувала на котел. Тепер до пристрою з правого боку нагвинчує фільтрувальний елемент, а потім – кран. Після цього кріпиться різьбовий куточок з подальшою установкою на нього трійника. З лівого ж боку насоса монтується аналогічна конструкція, але тільки без фільтра. Між трійниками на байпасі кріпиться кран, а залишився відстань доповнюється патрубком, на обох кінцях якого повинна бути різьблення. На цьому конструювання байпаса завершено, тепер залишається тільки виготовити у відповідності з його розмірами відрізок зворотного трубопроводу, зробити нарізку різьби і встановити конструкцію на належне місце. Далі приєднується до насоса електроживлення і виконується перевірка працездатності всієї системи.

Завдяки встановленому циркуляційного насосу у вашому будинку стане набагато тепліше, а ось споживання енергії – скоротитися. Якщо врахувати ті кошти, які витрачаються споживачем на оплату спожитого енергоносія, то установка циркуляційного насоса – зовсім недороге задоволення. Гроші, витрачені на монтаж такого агрегату, дуже швидко окупляться (всього за два опалювальних сезони).
