Щоб забезпечити роботу змішувального вузла, який знижує температуру теплоносія для теплої підлоги, необхідний додатковий циркуляційний насос. Цим насосом в основному і забезпечується циркуляція теплоносія по контурах (петель) опалювального трубопроводу.
У тому випадку, коли температура теплоносія формується не змішувальним вузлом, а якось інакше (РТЛ-регулювання, котлом, сонячним колектором, зовнішнім змішувачем), то насос в контурі теплої підлоги швидше за все не потрібно, досить буде і загального в опалювальній системі.
Але найчастіше теплі підлоги створюються зі своїм змішувальним вузлом і насосом.
Який насос підійде для теплої підлоги
У смесительном сайті теплих підлог застосовується звичайний циркуляційний насос, який придатний і для радіаторної системи опалення.
Циркуляційні насоси відрізняються малою потужністю, невеликим напором і невеликою витратою рідини. Відповідно і споживана потужність незначна (40 – 150 Вт), шум при роботі майже відсутня.
Всі циркуляційні насоси для побутової опалювальної системи (в т. ч. і для теплих підлог) позначаються парою цифр, наприклад, – 25/40.
Де перша 25 – діаметр різьблення підключення в мм (1 дюйм). Дюймове підключення – найбільш ходовий в побуті для головних магістралей, такий же діаметр різьби, наприклад, у колекторів для теплої підлоги….
Друга цифра означає напір у дм. тобто 40 – 4 метри водяного стовпа, або 0,4 атм. Маркування 25/60 означає вже більш потужний агрегат – дає напір в 6 метрів.
Характеристики насоса
Необхідні характеристики насоса і його марка повинні бути визначені в проекті на теплу підлогу виходячи з тепловтрат, площі, кількості контурів, марки труб, діаметр труб, довжини петель, різниці температур…]
Але придбання проекту, або навіть проведення простих розрахунків, для багатьох не бажані витрати часу, грошей і сил.
Багато бажають знати «тут і зараз негайно», – який насос вибрати для теплої підлоги.
Насправді це питання вирішується дуже просто, – належить вибрати лише між 25/40 і 25/60 (для великих площ краще поставити два і більше “маленьких” насосно-змішувальних вузлів), – інших підходящих варіантів просто важко знайти.
Якщо брати радіаторну систему, то в силу її простоти вибір насоса спрощується. До площі будинку до 160 кв. м потягне і 25/40. В межах 160 – 250 – м кв., – 25/60 і т. д.
“Дитяча хвороба домашніх монтажників” – встановити циркуляційні насос “з запасом на всякий випадок”. Там, де достатньо 20, ставлять 80, – отримують дуже істотний перевитрата електроенергії, шум у радіаторах і трубах…
З вибором насоса для теплої підлоги справа йде майже так само просто. Хоч тут більше різноманітності у вихідних даних – довжина контурів може істотно змінюватися від 20м до 140м, запити по різниці температур подачі і обратки можуть бути різними, більше впливає утепленність самої підлоги та ін.
Для зменшення різниці температур між подачею і обратку вимагає встановити більш потужний насос.
Який повинен бути витрату та напір

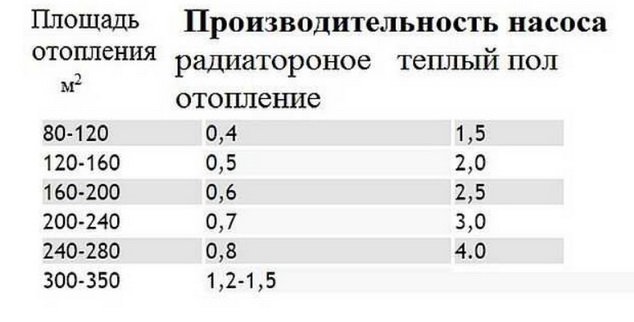

Керуючись досвідом створення теплих підлог можна сказати, що продуктивність насоса для достатнього обігріву «среднеутепленного будівлі» в кліматі середньої смуги повинна бути приблизно наступної.
Тобто – для площі до 100 кв. м приватного будинку в середній смузі знадобиться насос з продуктивністю від 1,5 м куб. на годину.
Ймовірно використовується 7 контурів опалення, якщо витрата ділиться приблизно порівну, тоді він становить трохи більше 0,2 м куб на годину в кожному контурі.

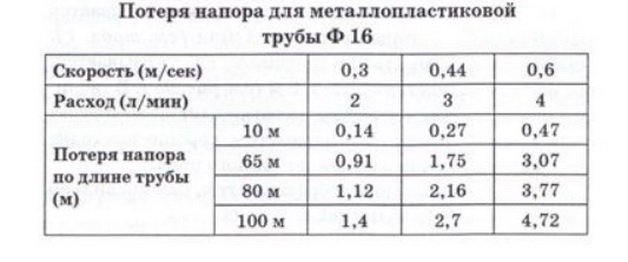

У таблиці наведено приблизні дані по падінню тиску в контурах теплої підлоги з використанням труби 16 мм
Ймовірно, покладені петлі з довжиною 70 – 80 м. Витрата в кожному контурі близько 3 літрів в хвилину (0,18 куб/год), відповідно максимальний напір згідно цей таблиці – близько 2 м ст. ст.
Отже, для 100м кв. цієї «среднеохлаждаемой» площі нам потрібен насос, який би давав витрата 1,5 м куб при напорі в 2 метри водяного стовпа.

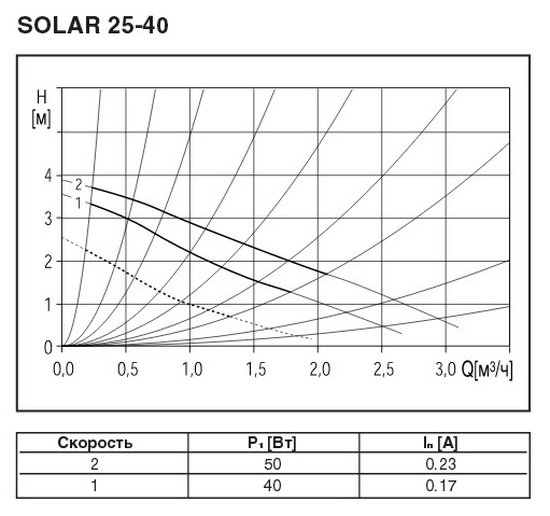

Розглянемо графіки характеристик циркуляционых насосів Грундфос (Grundfos) під назвою Солар.
Бачимо, що «наймолодший» насос 25/40 здатний видати витрата 1,7 куб. м/год при напорі в 2 метри. Це він зробить на другій швидкості, споживаючи 50 Вт годину.

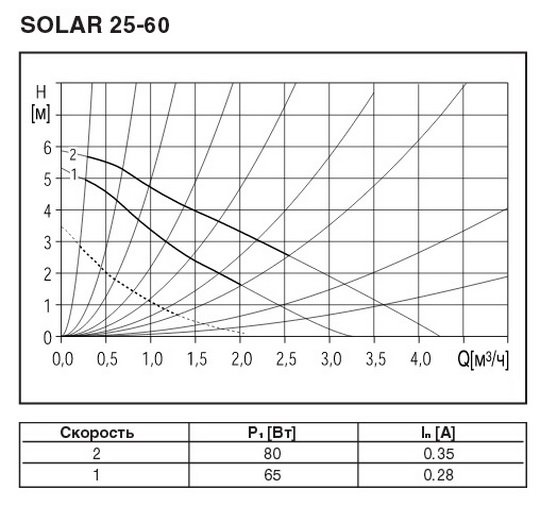

Вибираємо насос 25/40 для теплої підлоги до 100 кв. м (7 контурів по 12 – 13 кв. м) Понад 120 кв. м – відповідно 25/50 до площі 160 кв. м
За приблизними підрахунками, ми вибрали відповідний насос для теплої підлоги.

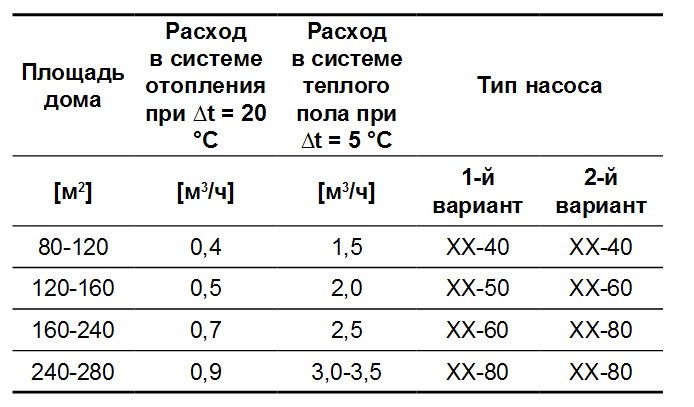

А що скаже виробник? Ось офіційна таблиця рекомендацій від Grundfos.
При використанні сучасних моделей ALPHA, важливо враховувати що режими “пропорційне тиск” і “AUTOADAPT” просто не підходять до теплого підлозі, – встановлюйте відповідний режим.
Якщо тепловтрат більше або будинок (тепла підлога) погано утеплений, відповідно значення площі теплої підлоги, при якій потрібно переходити з одного насоса на інший, зміщується в бік… Ключову роль в цьому відіграє ступінь утеплення самого теплого статі.
Як утеплити теплу підлогу правильно
Але більш точні значення можна отримати тільки теплотехнічним розрахунком і розрахунком теплої підлоги…. багато хто вважає просто зайвими…
Особливість конструкції насоса і установки

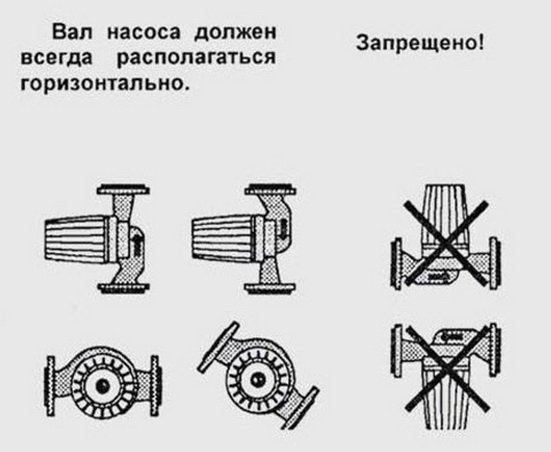

Циркуляційні насоси повинні встановлюватися так, щоб вісь ротора перебувала в горизонтальному положенні. Неважливо яка буде підводка труб до насоса – горизонтальна, вертикальна, під кутом – ротор повинен бути горизонтальним.

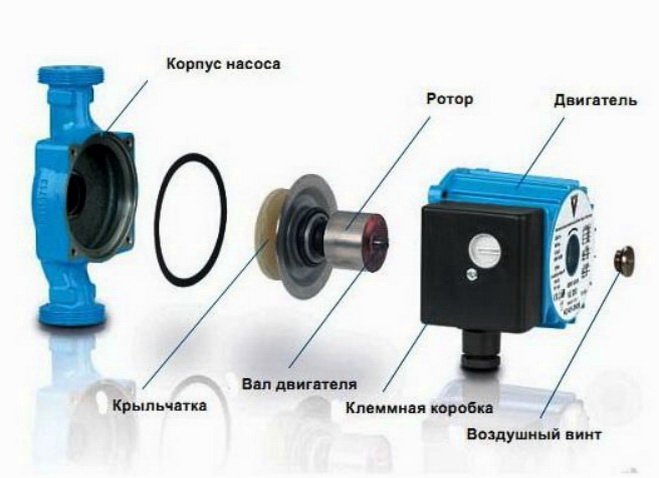

В насосі може бути отвір, закритий пробкою – для випуску повітря.
З типових поломок циркуляційних насосів можна виділити засмічення відкладеннями. За теплий сезон, коли насос коштує, з води випадають солі, ними можуть бути прихвачен вал ротора. З-за невеликої потужності насос в такому стані може не запуститися.
Не включається циркуляційний насос, – що робити?
Залишається тільки закрити підводять крани, відкрити пробку і провернути крильчатку, після чого насос, як правило, працює.
Як правильно встановити насос теплої підлоги
Насос встановлюється між триходовим клапаном і колектором теплої підлоги. Тільки в цьому випадку буде працювати вся система теплої підлоги.
Змішувальний вузол для теплої підлоги – конструкція
Якщо встановити насос між підключенням до радіаторної мережі і триходовим клапаном, то змішувальний вузол виявиться не функціональним, тепла підлога працювати не буде.
Насос кріпиться за фланці з допомогою накидних гайок, які зазвичай йдуть в комплекті. Установка насоса зазвичай проблем не викликає, якщо підводка виконана правильно, з витримкою потрібних відстаней.

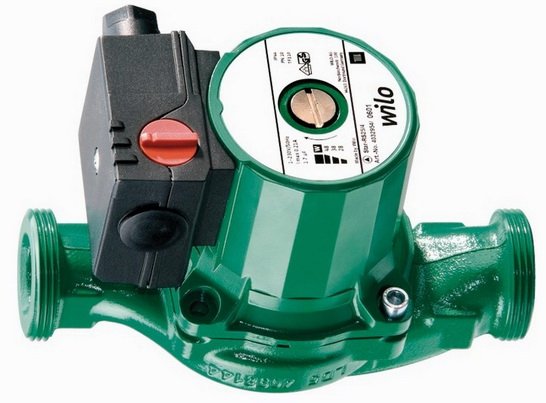

Зверніть увагу на маркування насоса і його закріплення в фірмовому обладнанні для теплої підлоги для невеликого будинку.
В системі обігріву підлог крани встановлюються на вході в змішувальний вузол і на кожному контурі колектора. Злив теплоносія з насосно-змішувального вузла, при заміні його обладнання не критичний. Але корисно перед насосом, як і в радіаторної системи встановити фільтр.
Також важливо правильно змонтувати електричну схему. Включенням насоса запускається і опалювання теплими підлогами. Насос працює постійно, поки працює обігрів підлоги. Насос може включатися автоматикою, – по командам термостатів в кімнаті і датчиків в теплому підлозі. Також поширена схема, коли насосом додатково управляє аварійне реле відключення, – при перевищенні температури на вхідному колекторі, ланцюг розмикається.
