Найлютіший ворог, з яким веде запеклі бої кожен домовласник – волога. Вода є умовою благоденства як для нас, так і для мікроорганізмів і грибків, чиє руйнівну дію призводить до появи гнилі або цвілі. Вона здатна проникати як зовні у вигляді атмосферних опадів, так і зсередини у вигляді конденсату парів, які є продуктами життєдіяльності людини. Щоб продовжити термін експлуатації приватного будинку з опалювальної мансардою, необхідна вентиляція даху, яка стане першим ешелоном боротьби з вогкістю.

Зміст статті

  • 1 Завдання примусової вентиляції
  • 2 Комплектація покрівельної вентиляції
  • 3 Покрівельні дефлектори
  • 4 Правила розміщення елементів вентиляції
  • 5 Відео-інструкція
Зміст

Завдання примусової вентиляції

Створюючи покрівельний пиріг будинку з опалювальної мансардою, досвідчені будівельники слідують принципам абсолютної герметичності, тобто розташовують матеріали в декілька шарів, так ще нахлестывая один на одного. Така система гарантує захист від проникнення вологи і збереження тепла всередині приміщення. Однак, вона ж стає великою перешкодою для витяжки. Примусова вентиляція покрівлі приватного будинку, змонтований згідно з вимогами СНиП, вирішує наступні завдання:

  • Виводить нагріте повітря, насичене водяними парами, що утворюється в приміщеннях нижнього поверху в атмосферу. Без ефективної витяжки він осідає на елементах кроквяної конструкції у вигляді конденсату.

    Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

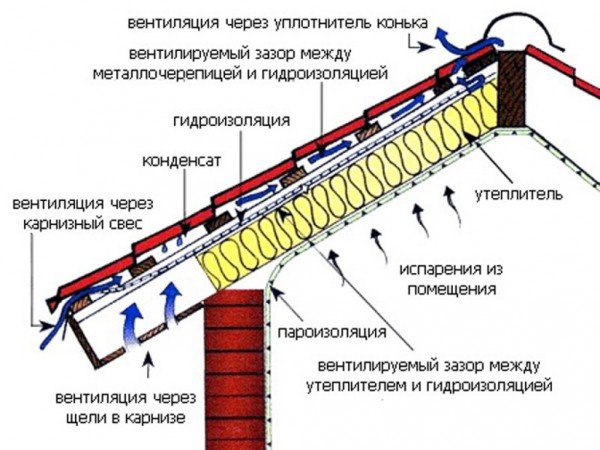

    Схема циркуляції повітря між підпокрівельних простором і атмосферою

  • Попереджає появу надмірної вогкості, затхлого чи неприємного запаху всередині житлової мансарди. Вентиляція даху будинку забезпечує природний приплив свіжого, багатої киснем повітря з атмосфери, що сприятливо позначається на мікрокліматі.
  • Знижує нагрів поверхні даху в літній час. За допомогою правильно облаштованій витяжки приватного будинку мінімізують нагрівання поверхні даху, що робить умови проживання в мансарді комфортними навіть у дні, коли сонячна активність вище середнього рівня.
  • Захист від крижаних кірок на поверхні даху. За рахунок різниці температур зовні і всередині опалювального будинку, сніг на поверхні даху постійно тане, утворюючи полій, прибирання якої трудомісткий і тривалий процес.
  • Збереження теплоізоляційних властивостей утеплювача. Підвищення вологості утеплювача в результаті появи конденсату на 5-10% збільшує його теплопровідність на 35-50%, більше того, цей показник не повертається до початкового значення навіть після повного висихання.

    • Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

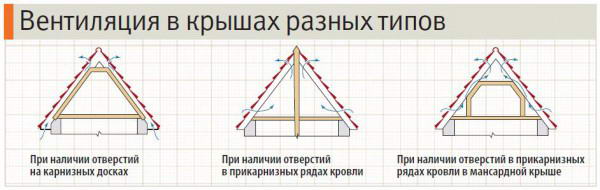

    Вентиляційні системи різних видів дахів

    Зверніть увагу! Згідно будівельним нормам і вимогам СНиП мансарду за законом визнають житловий, тільки якщо вона обладнана системою примусової вентиляції, а загальна площа вентиляційних віддушин становить не менш 1/300 площі поверхні даху.

    Комплектація покрівельної вентиляції

    Примусова вентиляція покрівлі підпорядковується простому фізичній закону – принципом конвекції. Завдяки йому більш легкий, тепле повітря піднімається вгору, звільняючи місце для холодного атмосферного повітря з більшою масою. Для забезпечення витяжки згідно з вимогами СНиП необхідні:

    Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

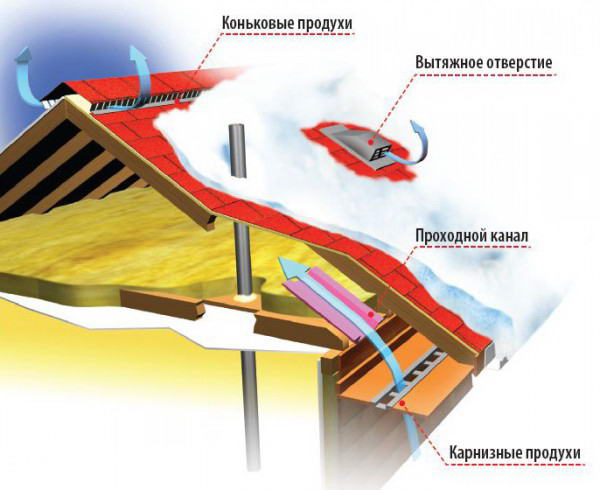

    Система покрівельних вентиляційних елементів

    • Карнизні продухи, через які під дах з мансардою проникає свіже повітря з вулиці. Продухи виготовляють із звичайних пиломатеріалів, прикріплюючи їх з невеликим зазорів або використовують спеціальні пристрої – софіти. Софіти – панелі з частковою перфорацією з металу або пластику, через які повітря легко проникає всередину приміщення.

      Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

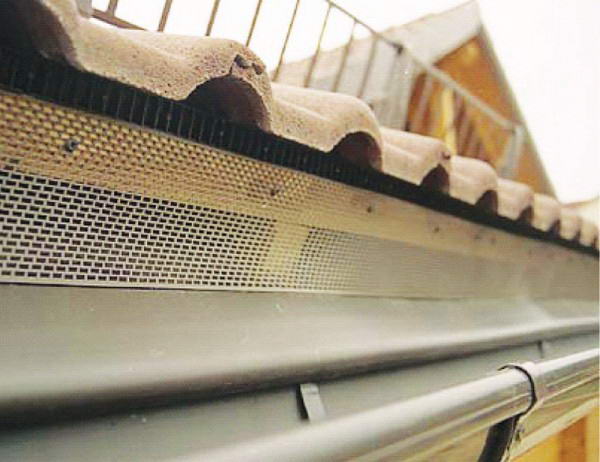

      Карнизні продухи

    • Слухові вікна, також службовці для полегшення доступу повітря і витяжки. Основна особливість цього елемента в тому, що його використовують, тільки якщо мансарда будинку неопалювана і не використовується в якості житлового простору.

      Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

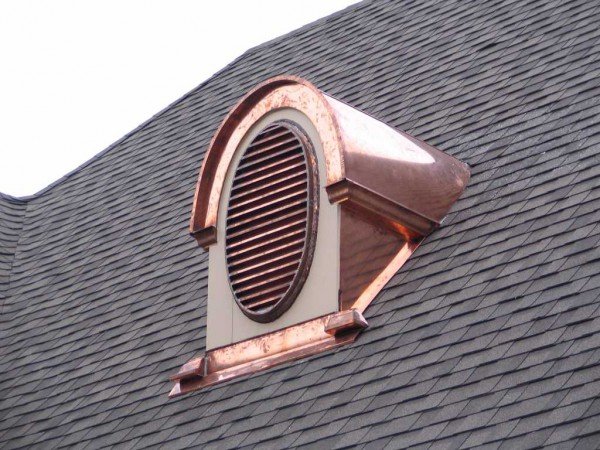

      Слухове вікно для вентиляції горищного приміщення

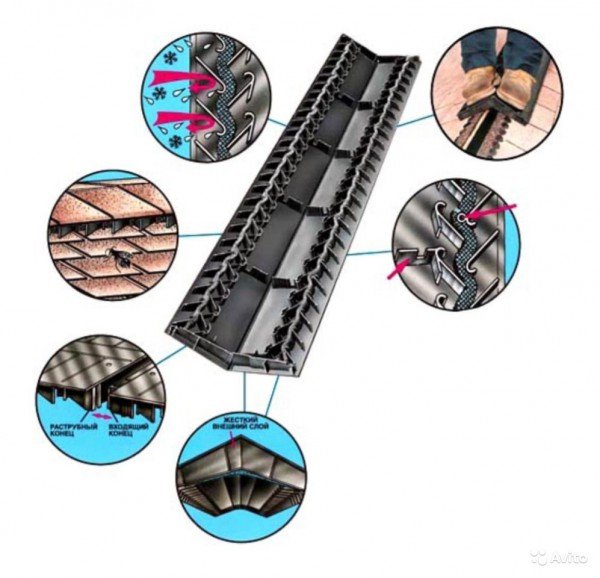

    • Конькову аератори. Елемент вентиляції з перфорацією, який встановлюють уздовж коника скатної мансардного даху. Через нього нагріте повітря з приміщення виходить назовні.

      Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

      Коньковий аератор

    • Скатні дефлектори. Це свого роду вентиляційні труби на даху, що розташовуються на схилах. Вони являють собою трубку діаметрів 20-50 мм, що проходить крізь товщу покрівельного пирога і захищену сіточкою і ковпачком.

      Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

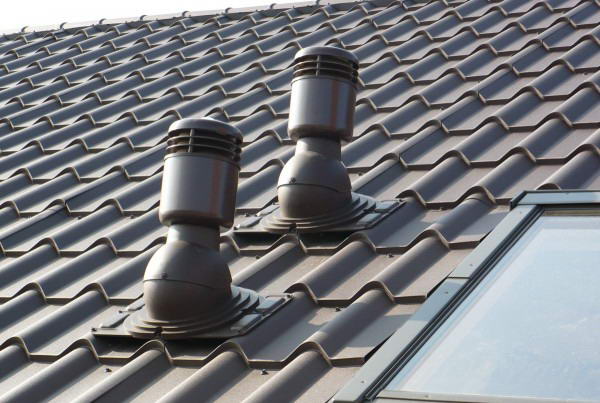

      Скатні аератори пляшкового типу

    • Модульний покрівельний матеріал. Покрівля у вигляді окремих плиток укладається з зазорами, через які відбувається циркуляція повітря. З точки зору вентиляції такі матеріали значно краще підходять для дахів з опалювальної мансардою, ніж м’які черепиці на основі бітуму і листова покрівля.

    Комплектація вентиляція опалювальної та неопалюваній мансардного даху значно відрізняється. Для нежилого горища достатньо залишити два слухових вікна і карнизний продух. Для житлової мансарди потрібно більш складна система з покрівельних дефлекторів, конькового аератора, карнизних продухів. Необхідну кількість вентиляційних отворів, рекомендований СНиП, розраховують виходячи з площі поверхні даху, 1-2 шт. на 25 кв. м.

    Покрівельні дефлектори

    Для того, щоб нагріте повітря виходив з мансардного приміщення, а з покрівельного пирога випарувалася зайва волога на скати даху встановлюють покрівельні дефлектори. Вони складаються з наступних елементів:

    Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

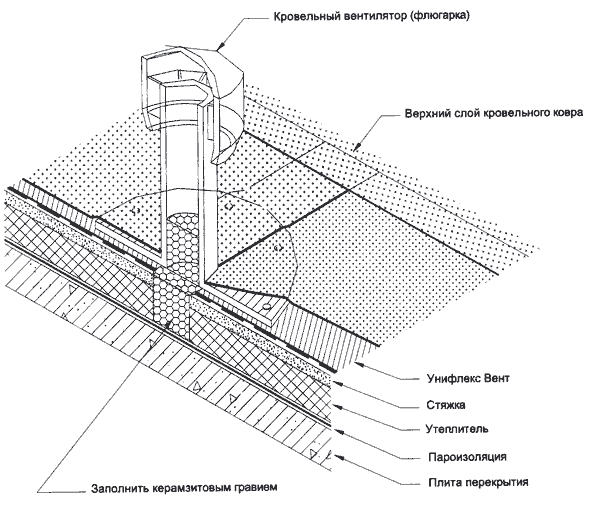

    Пристрій покрівельного аератора, встановлюваного на скат

  • Корпус. Корпус більшості аераторів нагадує бутель, що складається з двох частин. Нижня частина корпусу вмонтовується у покрівельний пиріг на етапі його настилу, а верхня надівається після завершення робіт. Діаметр корпусу звичайно варіюється в межах 30-50 мм.
  • Захисний фільтр. Сітчастий або губчастий фільтр розташовується всередині корпусу аератора. Він необхідний, щоб захистити його від попадання сміття всередину вентиляції та запобігання заторів.
  • Захисну парасольку. Парасолька надягають на оголовок труби корпусу для захисту аератора від проникнення вологи під час атмосферних опадів.
  • Фланець. Силіконовий або гумовий фартух, що забезпечує герметичність шва між дефлектором і покрівельним пирогом. Досвідчені майстри зазначають, що понад 90% протікання через дах нового будинку відбуваються із-за недбалого монтажу та недостатньої гідроізоляції покрівельних елементів вентиляції.

    • Покрівельні дефлектори розміщують на висоті 50 см від коника, тобто на верхній частині даху, щоб теплому повітрю легше було виходити назовні. Середня вартість якісного дефлектора складає 260-300 рублів. Врахуйте, що мінімальна кількість цих елементів вентиляції навіть для даху, площа якої менше 25 кв. м, 2 штуки.

    Правила розміщення елементів вентиляції

    Щоб вентиляційна система даху працювала правильно, змушуючи повітря циркулювати всередині мансардного приміщення, необхідно дотримуватися кількох простих правил:

    Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

    Пристрій вентиляційної системи даху

    • Рекомендована приписами СНиП висота вентиляційної труби над дахом будинку становить 50 див.
    • Якщо труба розташовується на відстані 50-150 см від коника, то вона повинна підніматися над ним мінімум на 50 см або вище.
    • Якщо вентиляційна труба розміщується на відстані понад 3 м від гребеня і знаходиться ближче до карниза, то її висота має бути такою, щоб знаходиться на одному рівні з коником.
    • На плоскій покрівлі труба повинна підніматися над поверхнею на 50 см або вище.

      Вентиляція даху будинку, пристрій вентиляційної труби — фото та відео

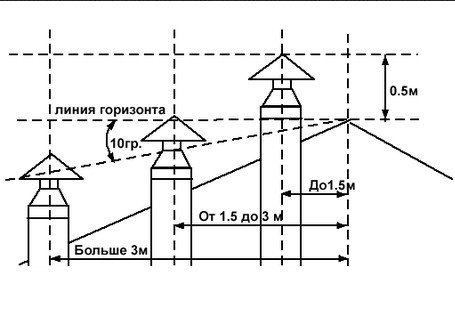

      Правила виводу вентиляційної труби

    • Вентиляційна труба, розташована в безпосередній близькості з трубою димаря повинна бути такої ж довжини.
    • Чим більше скатів, розжолобків і ребер у даху, чим складніше її конфігурація, тим більше потрібно вентиляційних виходів для забезпечення ефективної витяжки.
    • У зонах з суворим кліматом вентиляційні ходи слід утеплити щоб уникнути промерзання в періоди з негативними добовими температурами.
    • Головне правило установки вентиляційних аераторів – дотримання абсолютної герметичності, так як в місцях з’єднання може проникати волога, що руйнує покрівельний пиріг і кроквяну систему даху.

    Краще розрахувати і визначити комплектацію вентиляції даху перед початком покрівельних робіт, щоб уникнути помилок і переробок, псує естетичний вигляд будинку. Добре, якщо ви підберете всі елементи з асортименту одного виробника, оптимально доповнюють один одного.

    Якісно обладнана вентиляція дах захищає дах від передчасного руйнування, робить мікроклімат усередині житлових приміщень приємним для людини і раціонально розподіляє тепло. Її монтаж обходиться порівняно недорого, особливо якщо врахувати, скільки грошей вона збереже за рахунок збільшення часу служби мансардного даху і внутрішньої обробки.
