Сучасні покрівельні конструкції є складною системою, в якій елементи ефективно працюють, тільки тісно взаємодіючи і доповнюючи один одного. При створенні проекту покрівлі з м’якої черепиці, профнастилу або металочерепиці потрібно врахувати багато: захистити утеплювач від намокання, запобігти підгнивання кроквяної каркаса і передчасний знос покриття. Особливої уваги заслуговують «теплі» даху, позбавлені ізолюючої повітряного прошарку. Щоб мікроклімат у таких будинках був придатний для життя, потрібно налагодити між підпокрівельних простором і атмосферою циркуляцію повітря. Для цього на скатних дахах встановлюють вентильований коник, монтаж якого є обов’язковою умовою організації примусової вентиляції покрівлі.

Зміст статті

  • 1 Конструкція
  • 2 Принцип дії
  • 3 Види аераторів
  • 4 Функції
  • 5 Відео-інструкція

Конструкція

Вентильований коник – пристрій, що встановлюється на скатні дахи для організації примусової вентиляції даху. Він являє собою простий прилад з пластику, встановлюється вздовж гребеня покрівлі з м’якої черепиці, профнастилу або металочерепиці. Вентильований коньковий профіль володіє наступними функціями:

  • Надійно герметизує конькового з’єднання скатних дахів, щоб через нього не виникали протікання. Трикутна форма коника ускладнює закладення цього слабкого місця покрівлі з профнастилу і профлиста, через який може просочуватися тала і дощова вода.
  • Відкриває доступ повітря. Вентиляційний зазор, який утворюється при установці коника такої конструкції відкриває нагрітому повітрю всередині приміщення шлях на вулицю, що створює свого роду тягу і змушує повітря циркулювати всередині будинку.
  • Закриває вентиляційний зазор від проникнення комах і наметания снігу. Пристрій коника задумано таким чином, що в нього не може затекти вода, залетіти сніг або комахи.
  • Дозволяє випаровуватися зайвій волозі. Пари, насичені вологою, є продуктом життєдіяльності людини. Вони разом з повітрям піднімаються вгору, охолоджуються і конденсуються на елементах кроквяної каркаса. Термоізоляційний шар покрівлі з профнастилу, м’якої черепиці або металочерепиці через намокання втрачає велику частину теплозберігаючих властивостей, а деревина каркаса гниє і покривається цвіллю. Монтаж провітрюваному коника вирішує цю проблему, відкриваючи повітря кисню і дозволяючи надлишків ваги випаровуватися.
  • Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

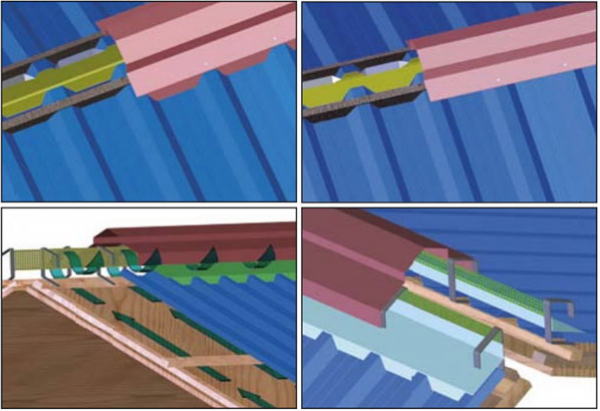

    Вентильований коник на покрівлі з металочерепиці

    Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

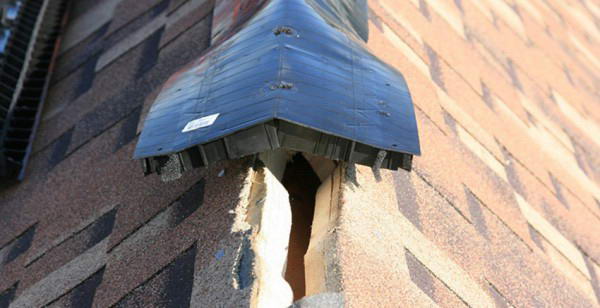

    Коньковий аератора на покрівлі з бітумної черепиці

    Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

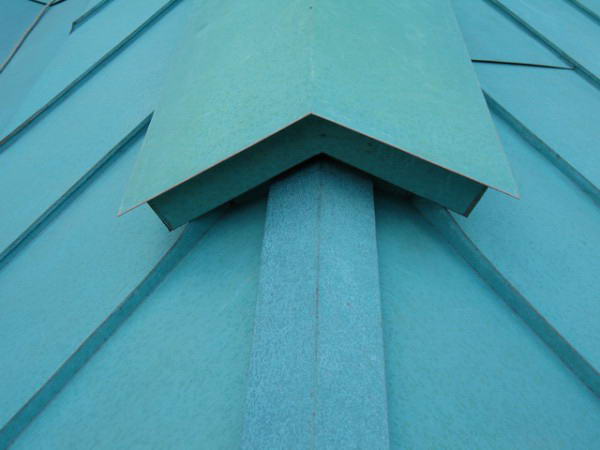

    Вентильований коник на вальцевої покрівлі

    Зверніть увагу! Монтаж коника з вентиляційними отворами є частиною облаштування примусової вентиляційної системи покрівлі з м’якої черепиці, профнастилу або металочерепиці. Щоб вентиляція запрацювала, карнизи встановлюють продухи, місця забору свіжого повітря з атмосфери.

    Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

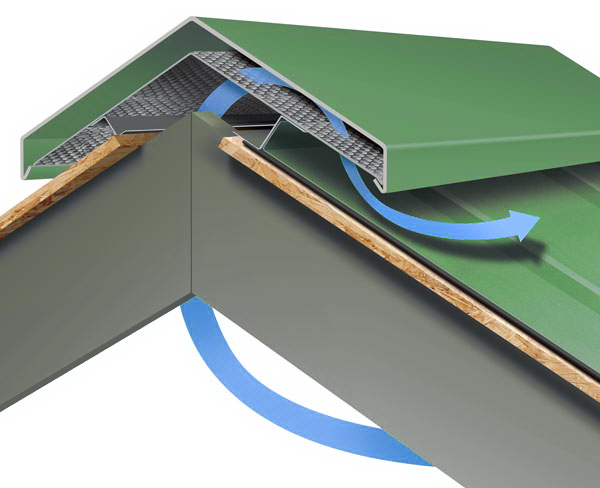

    Схема роботи вентильованого коника

    Монтаж провітрюваному коника не псує зовнішній вигляд покрівлі, при якісній установці цей елемент вентиляційної системи неможливо розгледіти. Щоб місце установки виглядало естетично, поверх нього закріплюють смугу м’якої черепиці або металевий профіль, який захищає аератор від впливу сонячних променів і проникнення атмосферної вологи.

    Принцип дії

    У минулі часи будівельники навіть не замислювалися про встановлення вентиляційного коника, так як повітря природним чином циркулював через щілини або отвори в будівельних матеріалах і конструкціях. Пристрій сучасної покрівлі з металочерепиці або профнастилу вимагає практично повної герметичності, монтаж виконується у вигляді своєрідного «пирога», в якому присутній шар утеплювача, гідроізоляції і пароізоляції. Така конструкція не залишає повітрю жодної щілинки, і-за чого всередині будинку встановлюється душний, вологий мікроклімат. Щоб вирішити цю проблему, потрібно на етапі затвердження проекту розробити якісну вентиляцію. В залежності від типу покрівлі є 2 варіанти вентиляційних систем:

    • Природні. Вентиляція природного типу обладнується для будинків з «холодними» покрівлями, в яких не опалюється горище. При такій конструкції на схилі даху проробляють слухові вікна, необхідні для циркуляції повітря. У цьому випадку неопалювальний горище виконує функції «повітряної подушки», ізолюючої нагріті приміщення від холодного даху. Монтаж коника з вентиляційними отворами виконується за таких обставин вкрай рідко.
    • Примусові. Примусова вентиляція працює за принципом конвекції, який свідчить, що нагріте повітря завжди піднімається вгору. Покрівлі з опалювальної мансардою з металочерепиці, профнастилу та рулонних матеріалів обладнують коньковим аератором, а також карнизними продухами, щоб змусити повітряні маси циркулювати між приміщенням і атмосферою. Потік повітря проникає в покрівельну конструкцію через продухи, нагрівається і піднімається під стелю, виходячи через вентильований коник і звільняючи місце для свіжого повітря.

    Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

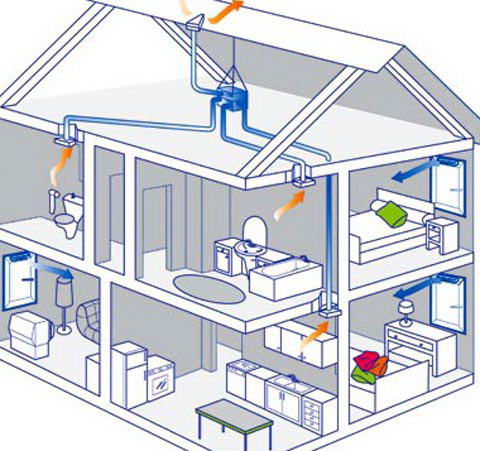

    Принцип роботи вентиляційної системи даху

    Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

    Робота примусової вентиляції покрівлі

    Важливо! Примусова вентиляція розроблялася на основі фізичних властивостей газу. Для її функціонування не потрібні джерела живлення, так як тяга створюється відповідно до закону конвекції: тепле повітря піднімається вгору, а холодний опускається вниз. Щоб досягти максимальної ефективності вентиляційної системи, її елементи розміщують рівномірно по всій площі даху з профнастилу, металочерепиці або рулонних матеріалів.

    Види аераторів

    Пристрій вентиляційної системи залежить від площі схилів, характеру використання підпокрівельного приміщення і використовуваного покрівельного матеріалу. Монтаж вентиляції для «теплих» мансардних дахів складніше і дорожче, ніж для холодних. Щоб визначити оптимальний склад і взаємне розташування елементів, виконують монтаж, заснований на визначенні об’єму повітря в горищному приміщенні. Для обладнання вентильованого коника використовуються аератори наступних видів:

    • Безперервні аератори, які встановлюються уздовж всього коника. Вони являють собою пластиковий куточок, в торцях якого виготовлені вентиляційні зазори, або гофровану вентиляційну стрічку. Аератори безперервного типу вважаються більш ефективними, так як збещещують рівномірну циркуляцію повітря. Найчастіше вони встановлюються не на даху з металочерепиці і профнастилу, а на конструкції з рулонними покриттями на основі бітуму, так як їм потрібно більш активна вентиляція.

      Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

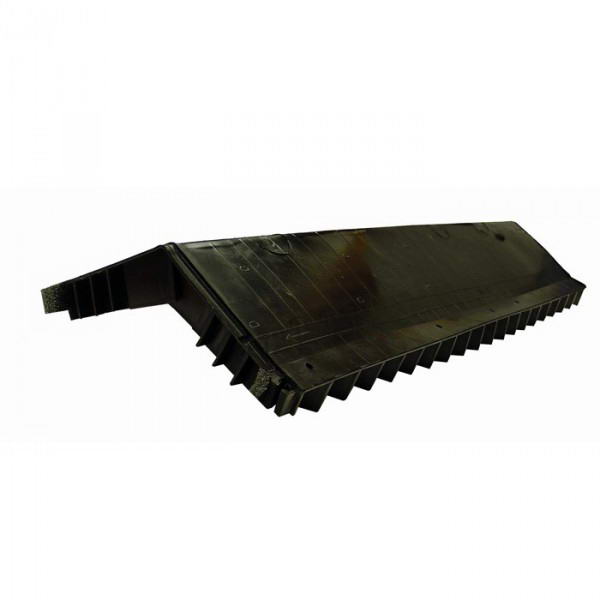

      Коньковий аератор безперервного типу

    • Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

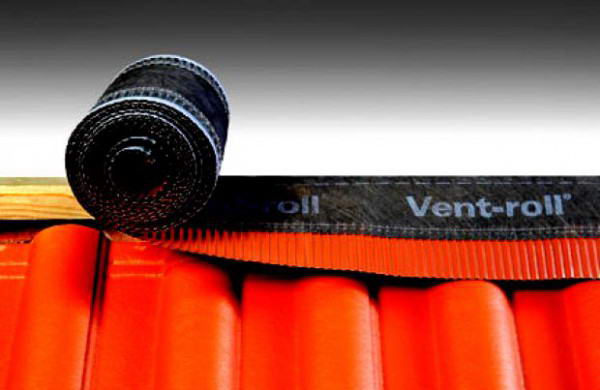

      Вентиляційна конькова стрічка

    • Точкові аератори. Точкові аератори являють собою невеликі трубки на трикутному підставі, які встановлюють на конику дахів з металочерепиці і профлиста з кроком 1-1,5 м. Монтаж вентильованих конькових профілів такого типу виконують, якщо дах має маленьку площу або відноситься до холодного типу, так як вони володіють низькою ефективністю.

      Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

      Точковий коньковий аератор

    Зверніть увагу! Самий простий і недорогий спосіб устаткування провітрюваному коника – застосування гофрованого вентиляційної стрічки. Вона продається в рулонах, а на нижній стороні стрічки розташовується самоклеючий шар із захисною плівкою. Щоб виконати монтаж, треба зняти захисну плівку, приклеїти стрічку по обидві сторони коника, а потім встановити конькову планку з металу.

    Функції

    Непрофесійний майстру вентиляція коника може здатися непотрібним надмірністю і додатковими витратами, але досвідчені покрівельники знають, що ця проста міра збільшує строк експлуатації кроквяної каркаса і покриття даху. Грамотно розрахована і змонтована вентиляційна система виконує наступні завдання:

  • Оптимізує мікроклімат у приміщеннях. Завдяки постійному припливу повітря, насиченого киснем, в будинку завжди свіжо, не душно, підтримується комфортний температурний режим.
  • Збільшує термін служби покриття покрівлі. Вентильований коньковий профіль запобігає здуття рулонних матеріалів на основі бітуму від дії сонячної радіації, дозволяє випаровуватися зайвій волозі, що сприятливо позначається на термін експлуатації дахів з металочерепиці і профнастилу.
  • Зберігає здорове стан кроквяної каркаса і обрешітки. Завдяки аератора, надлишки вологи випаровується, а деревина каркасу даху не страждає від гнилі, цвілі і грибка.
  • Не допускає намокання утеплювача. За рахунок постійної циркуляції повітря утеплювач провітрюється і залишається сухим, що зберігає термоізоляційні якості матеріалу на високому рівні.
  • Робить використання матеріалів на основі бітуму більш безпечним. Циркуляція повітря через аератори виключає можливість проникнення бітумних парів, які вважаються шкідливими для здоров’я людини, всередині приміщень.
  • Вентильований коник покрівлі — пристрій і монтаж (фото, відео)

    Установка вентиляційного коника

    Зверніть увагу! Слухові вікна, що встановлюються при організації природної вентиляції, розташовуються половині висоти схилу, з-за чого під коником утворюються застійні зони, де повітря зовсім не циркулює. При монтажі примусової вентиляції такої проблеми не виникає, так як аератори встановлюють прямо на конькові з’єднання, яке є найвищою точкою покрівлі.
