Щоб приступити до робіт, у тому числі фасадним — треба хоча б у першому наближенні оцінити їх вартість та кількість матеріалу для закупівлі. Умовимося, що теплотехнічний розрахунок вентильованого фасаду залишиться за межами нашої уваги; однак тему утеплення ми також торкнемося.

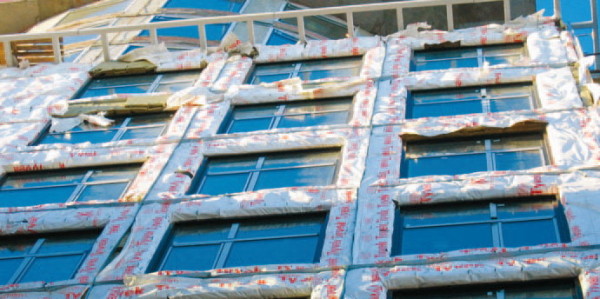

Вентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

Будівництво починається з розрахунку матеріалів.

З чого складається вартість

Давайте спочатку визначимося з тим, що саме нам належить розраховувати.

Вартість утепленого вентильованого фасади буде складатися з:

  • Вартість власне фасадних панелей. Це може бути скло, керамограніт, алюмінієві або оцинковані сталеві касети.
    Їх загальна площа дорівнює сумарній площі стін будинку за вирахуванням вікон і дверей, так що розрахунок особливих проблем не складе.
  • Увага: знадобиться деякий запас на підрізування кутів. Чим складніше форма будинку, чим більше у фасаду ніш і виступів, тим більша кількість панелей доведеться різати. Зазвичай оздоблювальні матеріали для фасаду купуються з запасом від 5 до 15 відсотків.

  • Вартості каркаса, кронштейнів та інших монтажних елементів. Вона, зрозуміло, теж залежить від форми фасаду.
    Однак у першому наближенні необхідну кількість матеріалів теж можна розрахувати, спираючись на загальну площу стін.
  • Нарешті, і утеплення внесе свою лепту в ціну проекту. Воно складається з власне утеплювача (зазвичай мінеральної вати), гідроізоляції і грибків — тарілчастих дюбелів для кріплення мінеральної вати.

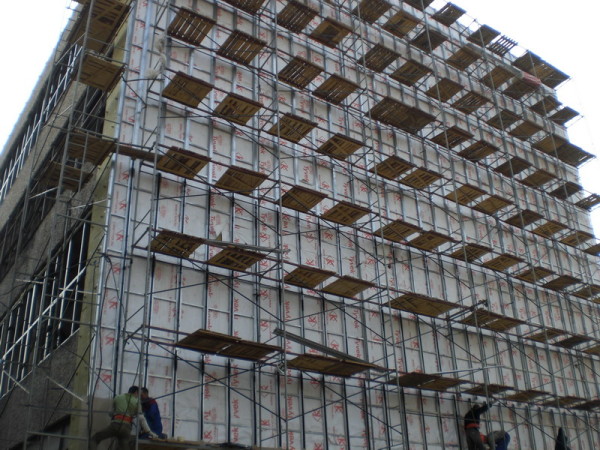

  • Вентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

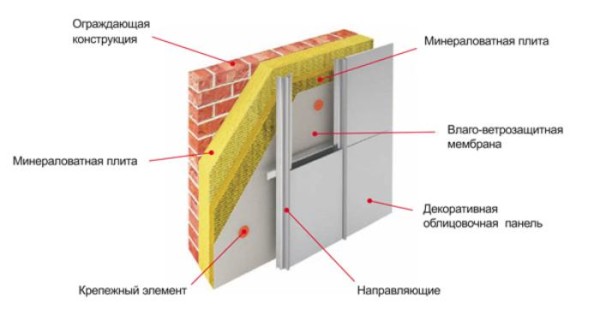

    Всі основні елементи утепленого вентильованого фасаду представлені на схемі.

    Розраховуємо матеріали

    Почнемо з, так сказати, дисклеймера.

    Ідеальний варіант для вас — замовити розрахунок фасаду в спеціалізованій організації.

    Чому?

    • Фахівці оцінять стан будинку, міцність фундаменту і дадуть рекомендації щодо вибору матеріалу для облицювання.
      Якщо для легкого каркасного будинку на стовпчастих або стрічковому фундаменті кращим вибором стануть вініловий сайдинг на дерев’яній обрешітці або алюмінієві панелі, то капітальне кам’яна будівля можна облицьовувати фіброцементними фасадними панелями без всяких побоювань.
    • Ви отримаєте на руки готовий проект з точним підрахунком необхідних кріплень і профілів. При цьому ви оплатите саме ту кількість профілю і облицювання, яке буде використано: надлишки представники зможуть повернути на склад.
    • Нарешті, у фахівців зазвичай вже є досвід облицювальних робіт саме у вашому регіоні, і їм відомі типові проблеми утеплення та оздоблення фасадів для ваших місць.
      Скажімо, в регіонах з екстремально високою вологістю переважно використовувати утеплення не мінеральною ватою, а пінопластом; в районах з високим рівнем річної інсоляції темний вініловий сайдинг краще не використовувати. І так далі.

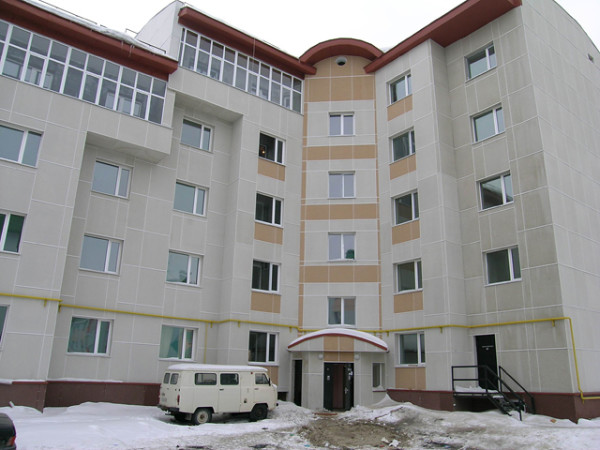

    Вентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

    Проект повинен враховувати особливості місцевого клімату. Так, в жарких регіонах з тривалим літом кращі оздоблення світлих тонів.

    Якщо ж все-таки хочеться розрахувати фасад самому… Що ж приступимо.

    Утеплення

    Почнемо з розрахунку площі стін будинку.

    Для простої прямокутної стіни вона дорівнює добутку її довжини і висоти.

    Прямокутна стіна з вікном і дверима розраховується як різниця площі всієї стіни і площі кожного отвору. Приміром, одноповерховий будинок висотою 3,5 метра і довжиною 8 метрів з вікном 140х120 см та дверима 205х80 см матиме площу однієї стіни 3,5*8-(1,4*1,2+2,05*0,8)=24,68 м2.

    Стіни складної форми поділяються на прості фігури, для кожної з яких розраховується площа. Потім площі підсумовуються.

    Що з матеріалами?

    • Розрахунок кількості пароізоляції простий: сумарна площа полотна дорівнює площі стін плюс 10% на перехрест смуг між собою.
    • Площа власне фасадного утеплювача дорівнює, ясна річ, площі стін. Запас на обрізку тут не потрібен.
      Що до товщини утеплювача — можна грубо орієнтуватися на наступні значення:
      • Регіони Сибіру і Крайньої Півночі вимагають утеплення фасадів завтовшки не менше 150 міліметрів;
      • І для середньої смуги, і для жарких районів рекомендується використовувати мінеральну вату товщиною 100 міліметрів.

    Увага: зрозуміле бажання заощадити на утеплювачі у теплій кліматичній зоні. Однак згадайте: фасад ізолює вас не тільки від холоду, але і від спеки. Товщі теплоізоляція — менше витрати на кондиціонування.

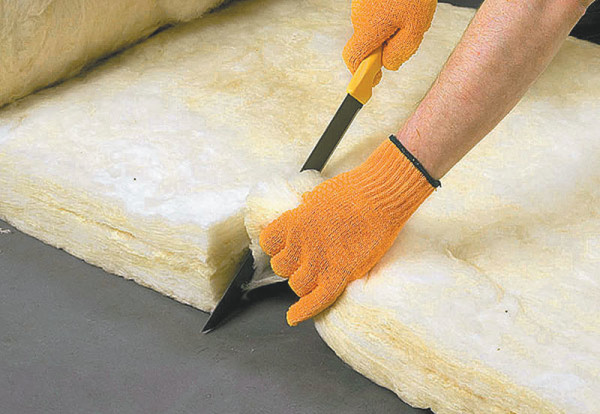

    Вентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

    Утеплення товщиною в 100 міліметрів — розумний мінімум.

    • Нарешті, грибки закуповуються з розрахунку 5 штук на плиту утеплення.

    Облицювання

    Як вже говорилося, тут все просто: площа облицювання дорівнює площі стін плюс невеликий запас на обрізку. Для складу прямокутної форми з одними дверима запас не може перевищувати 5 відсотків; для невеликого житлового будинку складної форми краще закупити облицювання з 20-відсотковим запасом.

    Вентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

    Чим простіша форма фасаду, тим легше точно розрахувати кількість облицювання.

    Каркас

    Повторимося: універсальних рекомендацій щодо розрахунку тут бути не може. Все дуже сильно залежить від конфігурації фасаду і використовуваних оздоблювальних матеріалів для фасаду. Проте кілька прикладів навести можна.

    Ось розрахунок вентильованих фасадів для керамограніта і квадратних оцинкованих касет. Він виконаний для квадратного метра площі стіни в кожному випадку.

    Керамограніт

    • Кляймер основний — 3.
    • Кляймер стартовий — 1.
    • Кронштейн 50х50х60х2 — 5.
    • Дюбель фасадний 10х100 — 5.
    • Горизонтальний основний профіль 40х40 — 1,8 метра.
    • Вертикальний основний профіль 60х20х20 — 2 метри.
    • Вертикальний проміжний профіль 30х20х40 — 1,2 метра.
    • Саморіз 4,2х16 — 8.
    • Паронітові прокладки — 5.
    • Саморіз 4,8х25 — 16.
    • Планка горизонтального шва — 0,5 метра.
    • Планка вертикального шва — 0,5 метра.
    • Планка зовнішнього кута — 0,5 метра.
    • Основний вертикальний профіль — 2 метри.
    • Горизонтальний основний профіль — 1,8 метра.
    • Проміжний профіль — 0,5 метра.
    • Кронштейн — 4.
    • Паронітові прокладки — 4.
    • Кляймер стартовий — 1.
    • Кляймер основний — 3.
    • Анкер — 4.
    • Заклепка 4х8 — 12.
    • Саморіз 5,5х19 — 14.
    • Стрічка гумова 36 мм — 1 метр.
    • Стрічка гумова 60 мм — 1 метр.

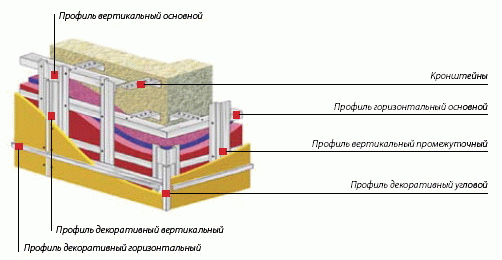

    ОцинковкаВентильований фасад — розрахунок і вибір матеріалуВентильований фасад — розрахунок і вибір матеріалу

    Щоб скласти перелік закуповуваних матеріалів, потрібно добре уявляти собі пристрій каркаса.

    Висновок

    Повторимося: зроблені без детального ескізу розрахунки будуть дуже приблизними і дозволять лише орієнтовно оцінити вартість проекту. Успіхів у будівництві!
