Власники будинків з цегляними або бетонними стінами з часом починають помічати, що фасад їх будівлі поступово починає псуватися: з’являються дрібні тріщини, невеликі плями. Місцями може відбуватися навіть обсипання матеріалу стін. Із-за чого це відбувається?

Відповідь проста. Так впливають на стіни несприятливі фактори навколишнього середовища. Причому це не тільки, дощ і сніг, але також і високі температури в літній період. У зв’язку з цим виникає цілком логічне запитання про те, як вберегти свою споруду від усього цього.

Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

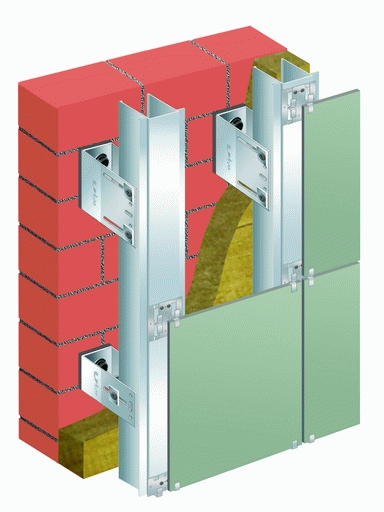

3D-модель вентильованого фасаду

Способи можуть бути різними. Це може бути застосування фасадної штукатурки або облицювального матеріалу. Але ефект від них буде тимчасовим. Як досягти більш тривалого ефекту? Європейці знайшли відповідь на це питання. Вони придумали так званий вентильований фасад, в просторіччі іменований «шубою для дому».

Конструкція і принцип дії

Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

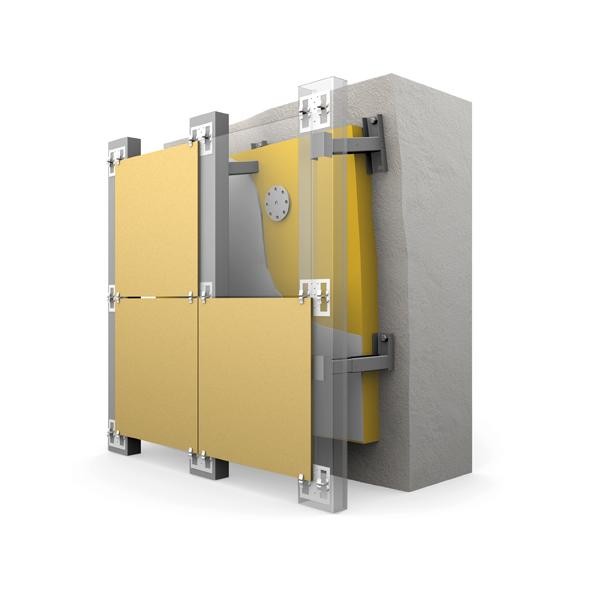

Конструкція вентильованого фасаду

Розглянемо для початку, що собою являє конструкція вентильованого фасаду.

Вона складається з:

  • облицювання;
  • металоконструкції;
  • гідроізоляції;
  • утеплювача;
  • вільного простору між облицюванням і гідроізоляцією з фасадним утеплювачем.

Облицювання може бути найрізноманітнішою:

  • Сайдинг;
  • Блок-Хаус;
  • Облицювальна плитка і т. п.

Вона фіксується на стіні за допомогою металоконструкцій, під якими розташовані гідроізоляція і утеплювач. В якості гідроізоляції використовується спеціальна плівка, а в якості утеплювача — листи мінеральної вати.

А тепер про головне: подконструкция вентильованих фасадів має вільний простір між облицюванням і гідроізоляцією з утеплювачем. Це так звана зона вентиляції. Вона працює за принципом тяги: повітря, потрапляючи в неї через отвори знизу, піднімається вгору і виходить через верхні отвори.

В цьому і полягає основний принцип роботи вентильованого фасаду: постійна циркуляція повітря. Завдяки цьому відбувається видалення вологих випарів з внутрішньої частини фасаду. Зовні його захищає облицювання.

Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

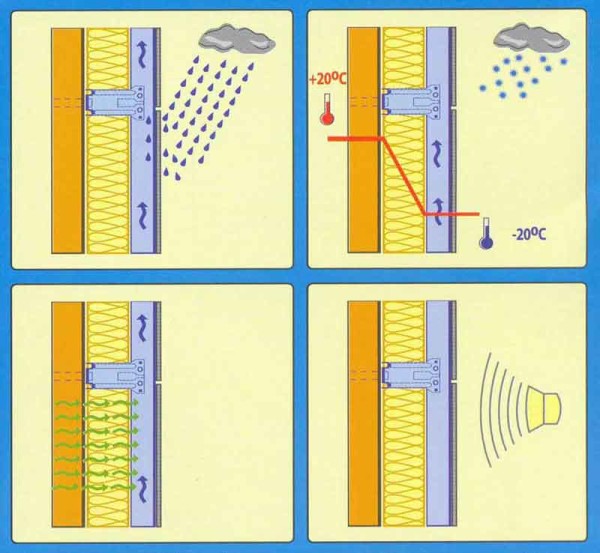

Принцип дії вентильованого фасаду

Переваги і недоліки цієї конструкції

Переваги

  • не вимагає витрат на електроенергію;
  • дозволяє скоротити витрати на опалення (оскільки утеплювач затримує тепло);
  • волога не затримується на стінах (завдяки гідроізоляції і системі вентиляції);
  • гарне звукопоглинання.
  • Недоліки

    Недолік є всього лише один – це досить висока ціна. Але враховуючи, що витрати на опалення знизяться за рахунок поліпшення теплоізоляції, встановлення навісного вентильованого фасаду з часом окупиться.

    Обслуговування та ремонт

    За умови використання якісних матеріалів і правильної їх установки ремонт даної конструкції буде потрібно дуже не скоро. Тому якщо ви вирішили виконати всю роботу самостійно, то рекомендуємо вам крім прочитання інструкції з встановлення подивитися також навчальні відео на цю тему в мережі Інтернет.

    Рада!
    Не варто економити гроші на будматеріалах. Якщо їх вартість на порядок нижче середньоринкової, то і якість буде таким же.
    У зв’язку з чим, радимо купувати будівельні матеріали тільки у великих магазинах, віддаючи перевагу виробникам, які вже багато років випускають ці вироби.

    Але навіть з правильно встановленим якісним фасадом можуть виникнути проблеми. Приміром, із-за невеликої пожежі, установки спліт-системи або дій хуліганів. Якщо в якості оздоблювального матеріалу використовувалася плитка, то в разі відриву, хоча б однією з них, теж виникають проблеми.

    У цьому разі настає так званий «ефект доміно», коли відрив однієї плитки при сильному вітрі може призвести до відриву і сусідніх плиток.

    Крім того, в утворену дірку стане дути повітря, з-за чого можуть виникати неприємні звуки і буде відбуватися вібрація конструкції. Технічне обслуговування такого фасаду буде полягати в регулярному його огляду на предмет наявності пошкоджень.

    В цілому, щоб уникнути подібних проблем з плиткою, радимо замість неї використовувати сайдинг. Вентильований фасад з його використанням виглядає нітрохи не гірше, ніж із застосуванням плитки. Переконайтеся самі, подивившись на це фото.

    Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

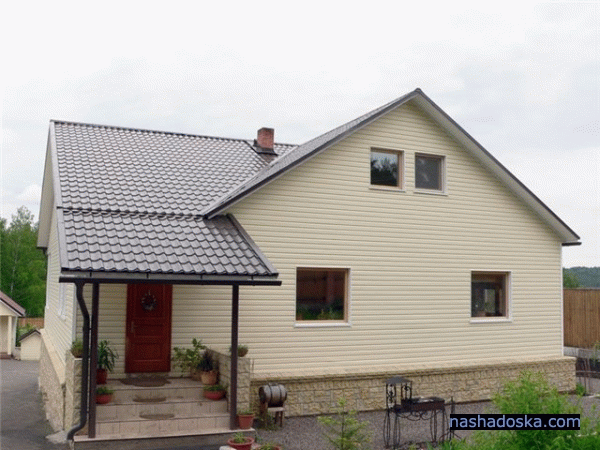

    Вентильований фасад з обробкою сайдингом

    Вирішивши зайнятися монтажем самостійно, для початку вам потрібно буде придбати наступні інструменти:

    • дриль;
    • ножиці по металу;
    • кліщі;
    • рулетка;
    • будівельний рівень.

    Крім того, слід закупити необхідні будівельні матеріали:

    • кронштейни;
    • профілі CD (П-подібні);
    • листи мінеральної вати;
    • гідроізоляційна плівка;
    • кріплення (анкери, дюбелі для пароізоляції, саморізи по металу);
    • сайдинг (або будь-який інший обробний матеріал на ваш вибір).

    Купивши все необхідне, приступимо до монтажу вентильованого фасаду. В цьому нам допоможе інструкція, викладена нижче. Рекомендуємо спочатку уважно ознайомитися з нею, перш ніж приступати до роботи.

    Установка даної конструкції є справою непростою. Але при певному старанності і акуратному виконанні монтажних робіт у вас все повинно вийти.

    Порядок монтажу фасаду

  • Установка кронштейнів.
  • Закріплення утеплювача і гідроізоляції.
  • Фіксація направляючих.
  • Зовнішня обробка.
  • Установка кронштейнів

    Монтаж конструкції вентильованих фасадів починається з установки кронштейнів. Для цього визначимо місця майбутніх отворів в стінах на відстані один від одного в 350-800 мм. по горизонталі і 600-1200 мм по вертикалі.

    Після чого дрилем висвердлимо в намічених місцях отвори для установки анкерів (при бажанні замість них можна ставити звичайні дюбелі). Після чого кріпимо самі кронштейни.

    Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

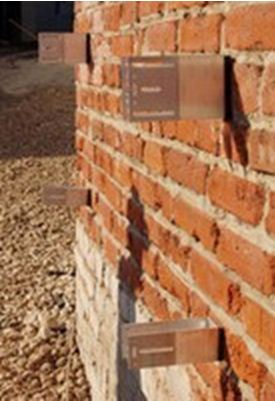

    Кріпимо кронштейни

    Рада! Не встановлюйте вентильований фасад на стіну з пустотілої цегли або пінобетону, а також будь-якого іншого матеріалу з щільністю менше ніж 600 кг/м3.
    Кріплення фасаду до подібних матеріалів буде неміцним і з часом може виникнути можливість обвалення.

    Закріплення утеплювача і гідроізоляції

    • Беремо наш утеплювач (листи мінеральної вати) і кріпимо їх за допомогою пластикових анкерів (дюбелів для пароізоляції) до стіни в шаховому порядку. Це означає, що верхній шар повинен перекривати стик нижнього шару.
    • Перед установкою в мінеральній ваті робимо прорізи, щоб пропустити в них кронштейни. Поверх утеплювача кріпимо гідроізоляційний шар (плівку).

    Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

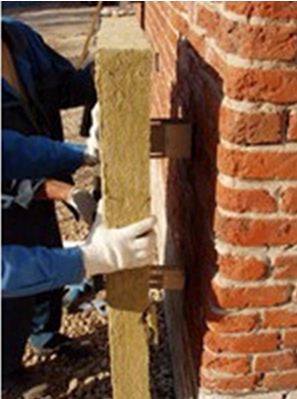

    Ставимо утеплювач

    Фіксація направляючих

    • Наступний елемент підконструкції вентильованого фасаду – це напрямні. В якості них використовуємо профілі для гіпсокартону CD (П-подібний профіль).
    • Фіксуємо їх на кронштейнах з допомогою саморізів по металу таким чином, щоб між поверхнею гідроізоляційного шару та направляючої залишався зазор в 30-40 мм. Це необхідно для подальшої вентиляції утеплювача і видалення вологи.

    Вентильований фасад: конструкція та порядок монтажуВентильований фасад: конструкція та порядок монтажу

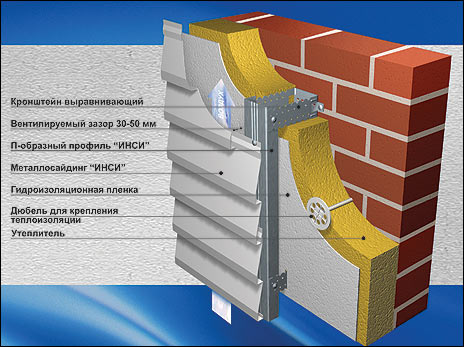

    Дві напрямні

    Зовнішня обробка

    Тепер настав час перейти до заключного етапу монтажу – зовнішній обробці.

    Для неї можна використовувати найрізноманітніші матеріали:

    • блок-хаус;
    • сайдинг;
    • який-небудь інший листовий матеріал для обробки.

    Установку матеріалу починаємо знизу. Потім, встановивши всі панелі, потрібно зробити ряд отворів вгорі і внизу. Вони необхідні для вентиляції утеплювача.

    Проробивши цю трудомістку роботу своїми руками, можна бути впевненим у тому, що в будинку тепер стане тепліше. А сучасний зовнішній вигляд фасаду буде радувати око своєю красою.
