Варіанти і нюанси кріплення мауерлата до газобетону

Для необізнаної у капітальне будівництво користувача навряд чи буде відомим, що таке мауерлат, яку роль він грає в побудові конструкції і так далі. Тому питання про те, як здійснюється кріплення мауерлата до газобетону, взагалі викликає нерозуміння.

Варіанти і нюанси кріплення мауерлата до газобетону

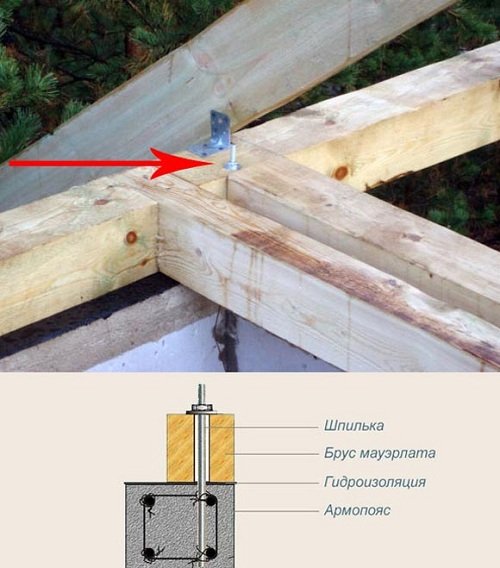

Просте кріплення мауерлата до газобетону

Однак застосування такої технології — рішення актуальне і дуже ефективне. З його допомогою можна вирішити ряд суттєвих проблем, які можуть зменшити міцність та довговічність конструкції.

Детальніше про мауерлаті

Мауерлат являє собою особливу дерев’яну конструкцію, яка служить для утримання основного навантаження від даху, рівномірного розподілу її по стінах. До цієї конструкції і кріпляться ноги крокв, в результаті чого створюється стійкість даху.

Розглядаючи кріплення до піноблоків стін, то це та процедура, точність якої визначає міцність і довговічність всієї даху.

Варіанти і нюанси кріплення мауерлата до газобетону

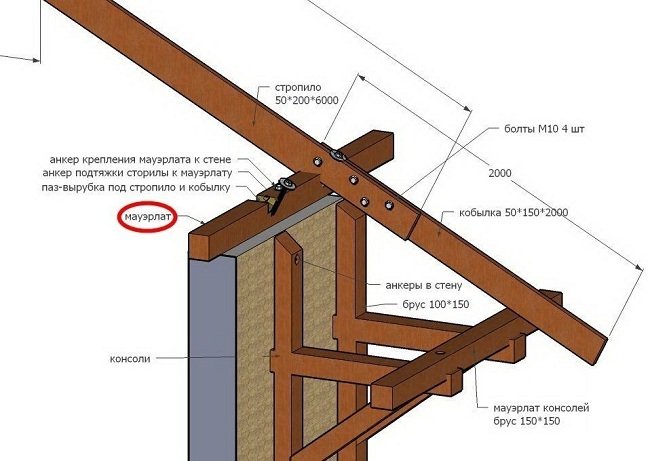

Схема, як здійснюється кріплення мауерлата до газобетону без армопояса

Мауерлат може бути виконаний не тільки у вигляді дерев’яної конструкції, але і, скажімо, сталевого швелера або балки. Тоді і кроквяна система повинна бути металевою. Однак подібні рішення зустрічаються досить рідко в будівництві, враховуючи більш високий вагу і вартість рішення, складність монтажу.

Підсумуємо зазначену інформацію. Мауерлат виконує дві основні функції:

  • розподіл навантаження кроквяних ніг по стінах будівлі;
  • фіксація кроквяної системи до будинкової коробці.

Підбір матеріалу та розрахунки

Кріплення мауерлата до пеногазобетону, його надійність залежить від точності виконаних розрахунків, а також техніки монтажу. Мінімально рекомендований переріз колоди або бруса – 10 на 10 см Однак фахівці рекомендують використовувати збільшені розміри.

Якщо використовується колода, слід одну його сторону стесати, щоб забезпечити щільне прилягання до верхньої частини стіни з газобетону.

Брус краще всього використовувати з листяних порід дерева. Його попередньо обробляють антисептичними засобами. Бруси повинні рівномірно покривати верхню частину стін. Їх кріплення між собою здійснюється за допомогою прямого замку, який може бути посилений цвяхами.

В результаті утворюється єдина система з високою жорсткістю для використання в якості опори для крокв. Ширина бруса завжди менше ширини газоблоку, тому матеріал треба зміщувати до внутрішнього краю. При цьому до зовнішнього краю має залишатися відстань більше 5 див. Іноді по зовнішньому краю укладаються цеглу, що впираються в бічні частини мауерлата.

Кріплення до пінобетону має здійснюватися через якісну гідроізоляцію.

Види кріплення мауерлата

Можна виділити кілька варіантів, як може здійснюватися кріплення для газобетону без використання армопояса.

Варіанти і нюанси кріплення мауерлата до газобетону

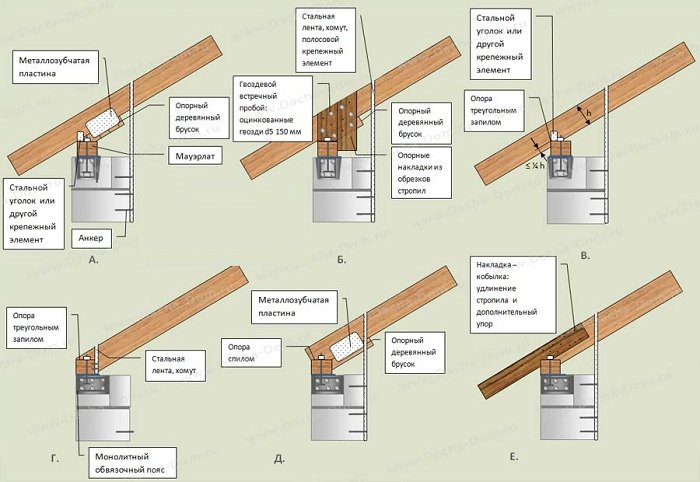

Схеми кріплення крокв до мауерлату

Фіксація повинна бути максимально надійною, без зрушень конструкції, тому і використовується кілька типів кріплень:

  • сталева дріт;
  • анкери;
  • шпильки.

Розглянемо детальніше кожен варіант.

Сталева дріт

При укладанні стін між виробами просовується дріт. Матеріал повинен фіксувати її середину. Така процедура здійснюється за 2-3 ряду до верху конструкції. Довжина повинна бути достатньою для фіксації бруса до стіни.

Для цього використовується отвір у мауерлаті. Число таких зв’язок, як правило, відповідає кількості ніг крокв.

Анкери

Цей варіант фіксації передбачає використання армопояса, який, все-таки, фахівці рекомендують використовувати. Анкерні болти забезпечують надійне кріплення, а армований пояс покращує характеристики коробки, підвищує її твердість.

Не будемо забувати, що наявність армопояса дозволяє верхню частину стін з шлакоблоку або газоблоку вирівняти по горизонталі. Подібну вимогу до виконання, оскільки дозволяє підвищити надійність конструкції.

Варіанти і нюанси кріплення мауерлата до газобетону

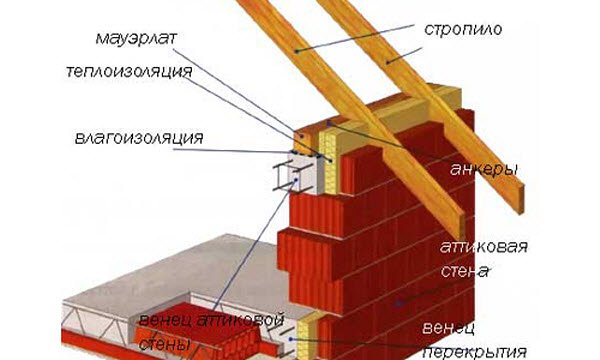

Схема кріплення мауерлата до бетону на анкери

Слід зазначити, якщо для виготовлення стін використовується газобетон, то кріплення мауерлата повинно виконуватися тільки з армопоясом.

Річ у тім, що газобетон є дуже м’яким матеріалом, і щоб кріплення для піноблоків фіксувався надійно, необхідно додаткове умова, яким і є армопояс.

Його роблять з використанням U-образних блоків, які подаються в якості крайнього верхнього ряду стін. В результаті утворюється єдиний по довжині жолоб. Кути формуються з блоків з спиляної боковиною, щоб не порушити лінію жолоба.

Далі додається арматура, в якості чого використовуються прути 6 і 12 мм. Далі в жолоб заливається бетонна суміш. Це потрібно зробити за один раз.

Перед тим як залити бетон в жолоб, необхідно подбати про встановлення анкерів з різьбленням. Вони фіксуються з використанням в’язального дроту. Щоб забезпечити рівність кріплення використовується волосінь або шнур.

Потрібно намагатися, щоб анкери перебували у вертикальній площині по відношенню до лінії мауерлата. Вони повинні розташовуватися ближче до верхньої частини бетону в жолобі шлакоблоку.

Немає чітких вказівок щодо кількості використовуваних анкерів, однак є мінімально рекомендована кількість – не менше, ніж кількість крокв.

Коли бетон затвердіє, анкерні болти будуть надійно ним зафіксовані. Це найміцніший вид кріплення для пінобетону.

Варіанти і нюанси кріплення мауерлата до газобетону

Кріплення мауерлата до газобетону на шпильках

Далі зверху укладаються бруси, в яких повинні бути отвори під анкери. Кріплення здійснюється за рахунок закручування гайок з шайбами.

Як визначити знаходження цих отворів? Для цього слід укласти брус поверх болтів, а потім завдати серію ударів, наприклад, дерев’яним молотком – киянкою. З утвореним у дереві вм’ятин можна буде визначити, в яких місцях необхідно свердлити отвори.

Потрібно ще згадати про більш економічному варіанті реалізації зазначеного методу кріплення. Якщо необхідно кріплення мауерлата до газобетону без армопояса, то в цьому випадку заливається не суцільний армопояс, а робляться бетонні подушки в потрібних місцях. Такий кріплення для піноблоків є також досить надійним.

Металеві шпильки

При наявності невеликого будинку, а також невеликого тиску даху для скріплення стін шлакоблоку з брусом мауерлата можна використовувати полегшений спосіб – металеві шпильки, вмуровані в стіну. Це — сталеві кріплення у вигляді болтів з підставою у вигляді квадрата зі сторонами понад 5 див.

Якщо при реалізації кладки шлакоблоку в стіну вмуровываются шпильки, їх необхідно встановити за один або два ряди до верхнього краю. Довжини шпильки повинно бути достатньо для проходження через брус.

Подальша фіксація схожа з кріпленням мауерлата з шлакоблоком з використанням анкерних болтів.

Гідроізоляція при установці

Визначившись зі способом кріплення, необхідно розрахувати кріпильні елементи і їх розташування. Якщо необхідно виконати фіксацію мауерлата до газоблокам без армопояса, тоді підійде перший варіант – сталевий дріт.

Також необхідно провести ще одну процедуру – гідроізоляцію. Вона укладається між брусом і стіною, особливо потрібно встановити її у ванну.

Варіанти і нюанси кріплення мауерлата до газобетону

Шар гідроізоляції з руберойду під мауерлат

В якості матеріалу може бути використовувати поліетилен або руберойд, або більш дорогий матеріал. Ізоляція дуже важлива, інакше в місці контакту буде відбуватися скупчення вологи, яка призведе до руйнування структури матеріалу.

Після реалізації гідроізоляції можна виконувати установку мауерлата.

Рекомендації з монтажу мауерлата

Наостанок наведемо кілька порад щодо кріплення мауерлата до керамзитоблокам, шлакоблоку або газобетону:

  • спочатку виконується підготовка місця з виконанням гідроізоляції;
  • якщо потрібно здійснити кріплення без армопояса, тоді для фіксації повинна використовуватися сталевий дріт;
  • кріплення кроквяних дощок до мауерлату має бути шарнірним або жорстким в залежності від виду крокв, конфігурації конструкції та інших аспектів;
  • найчастіше використовується жорстке кріплення, а шарнірне дозволяє компенсувати усадку будинку;
  • проектування і монтаж кроквяної системи краще довірити досвідченим фахівцям, щоб уникнути подальших проблем і небезпек при експлуатації будинку.

Кріплення мауерлата до блоків з газобетону (відео)
