При формуванні якісної і ефективної каналізаційної системи використовується безліч спеціалізованого обладнання, до якого відноситься і зворотний клапан. Його призначенням є створення спеціального бар’єру для рідини, тому вода з каналізації не зможе потрапити в сантехнічні прилади, розташовані в будинку або квартирі. Додатково забезпечується ефективний захист від проникнення сторонніх запахів. Тому зворотний клапан для каналізації є неодмінним елементом для комфортного використання цієї системи.
Переваги і недоліки
Зміст
- 1 Переваги та недоліки
- 2 Види зворотного клапана для каналізації
- 3 Де встановлюється
- 4 Принцип дії
- 5 Правила вибору
- 6 Відео про роботу зворотного клапана для каналізації
Використання даного обладнання має плюсами і мінусами. Основним призначенням його виступає створення бар’єру для стічних вод навіть якщо в системі виникне засмічення. Тому до позитивних параметрів установки виробу відноситься:
- запобігається проникнення в житлові приміщення через сантехніку стічних вод і неприємних запахів з каналізації;
- при процесі експлуатації повністю відсутні гідроудари;
- клапани легко і швидко закриваються;
- монтаж допускається виконувати горизонтально або вертикально, тому для кожної окремої ситуації вибирається оптимальний спосіб установки;
- створюється невеликий опір в системі;
- втрата напору води мінімальна;
- прекрасна герметичність системи.
Зворотний клапан для каналізації буде справлятися з поставленими завданнями виключно тоді, якщо він грамотно вибраний і професійно встановлений.

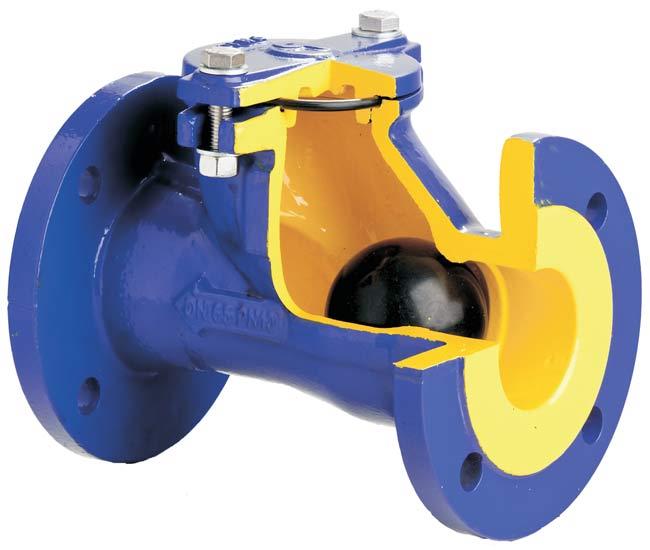

Зворотний клапан
Однак обладнання має деякі мінуси:
- в системі підвищується тиск, що нерідко стає причиною появи поломок каналізаційної системи, а ремонт – це дорогий і складний процес;
- під час установки формуються додаткові з’єднання, а саме вони вважаються найбільш уразливими частинами системи, де часто виникають протікання.
Плюсів у обладнання набагато більше, ніж мінусів, однак важливо грамотно вибрати виріб, так як представлено на ринку воно декількома видами. Кожна різновид має свої особливості, про які слід знати заздалегідь.

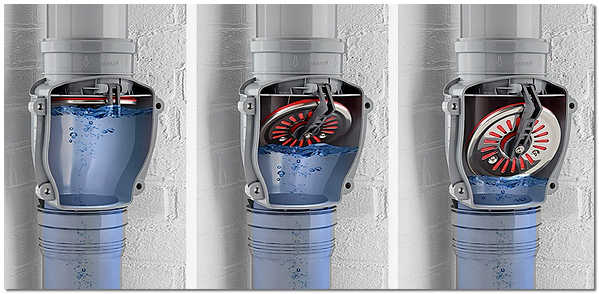

Принцип роботи
Види зворотного клапана для каналізації
Кожен виріб оснащено спеціальною рухомий перешкодою, так як саме вона запобігає потраплянню в сантехніку води з каналізації. При впливі стічних вод вона піднімається або рухається в бік, а після відходу вод знову закривається. За особливостями даної перешкоди виділяються різні види устаткування:
- повітряний;
- кульовий;
- приймальний;
- вакуумний;
- міжфланцевий;
- фановый.

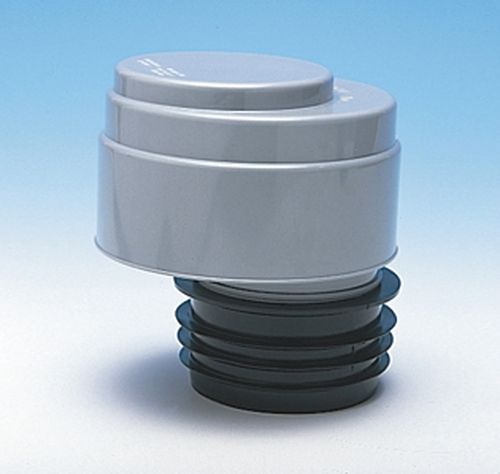

Вакуумний
Кульовий

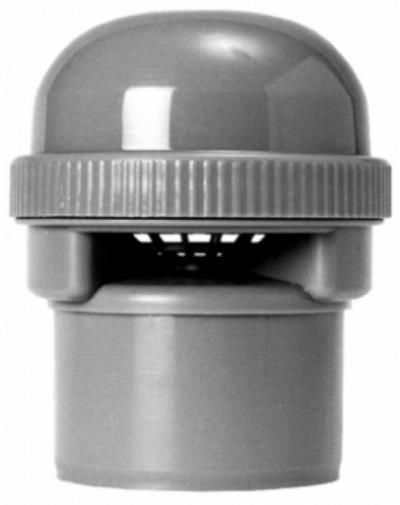

Повітряний

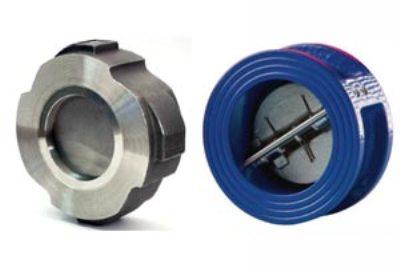

Міжфланцевий
Повітряний клапан для каналізації необхідний для створення бар’єру для проникнення в житлові кімнати неприємних запахів з каналізації. Також підтримують оптимальний тиск. Принцип його дії досить простий. Повітряний клапан для каналізації оснащений спеціальною мембраною. Вона відкривається, коли в систему з сантехнічного приладу спускається вода, що забезпечує безперешкодне потрапляння в труби. Під повітряним тиском мембрана знову закривається, що забезпечує перекриття стояка, тому неможливо зворотне надходження вод. Дане обладнання затребуване і просто при застосуванні, однак навіть повітряний клапан для каналізації може поламатися. Визначити це просто, так як в житлових приміщеннях з’являється неприємний запах, а також при процесі зливу води виникають сторонні звуки.
Принцип роботи повітряного клапана
В кульовому трубної просвіт закривається за допомогою спеціального кулі, зробленого з металу або гуми. Принцип його дії простий, так як при процесі зливу води в каналізацію з’являється розряджене повітря. Саме він виштовхує з труби каналізації куля, тому вода зливається в систему. При підвищенні тиску куля повертається на потрібне місце, тому не допускається повернення стічної води. Даний вид клапана з’явився першим, причому досі вважається одним із самих надійних і ефективних у використанні. Він нерідко застосовується для зовнішніх каналізаційних систем, що створюються для багатоквартирних будинків, причому саме тут активність використання каналізації висока.

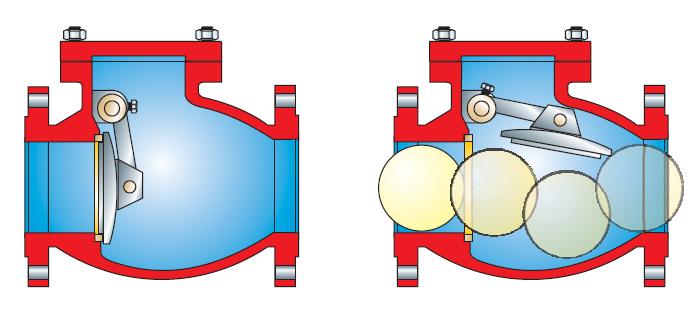

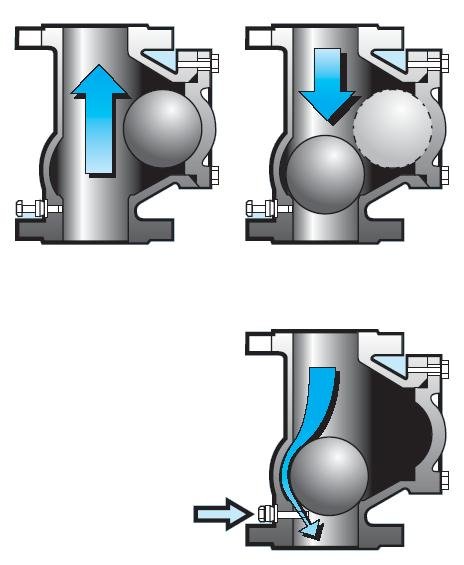

Пристрій і принцип роботи зворотного клапана кульового типу
Приймальні — застосовуються для запобігання витоку води, отриманої викачуванням або перегонкою. Тому вони зазвичай застосовуються при процесі видобутку води або інших рідин. У житлових будівлях для побутових каналізацій вони не використовуються.
Вакуумний клапан для каналізації вважається ідеальним рішенням для приміщень, де відсутні які-небудь зовнішні елементи для регулювання повітряного тиску в каналізації. Прилади містять не тільки якісний і міцний корпус і мембрану, але і спеціальну воздухоприемную камеру. Вона забезпечує оптимальне регулювання повітря. Вакуумний клапан для каналізації працює таким чином, що при підвищенні тиску виводиться автоматично надмірна кількість повітря. Якщо тиск знижується, то на мембрану виявляється особливий вплив, що призводить до її опусканню, тому відкривається доступ у трубу повітря. Для ефективного застосування такого пристрою важливо грамотно проводити монтаж, так як помилки при роботі неодмінно призводять до зниження ефективності використання обладнання. Встановлювати його необхідно на найвищому ділянці трубопроводу.
Меж фланцеві називаються так тому, що установка проводиться між складовими частинами трубопроводу, званих фланцями. Тому встановлення зворотного клапана на каналізацію виконується безпосередньо при процесі створення трубопроводу, оскільки неодмінно збільшується довжина труб. Вибираються клапани, зроблені з того ж матеріалу, що і труби, так як це забезпечує надійні і міцні з’єднання. На обладнанні є одна або дві стулки. При піднятті стічних вод формується тиск, під яким стулки стають горизонтально, тому перекривається доступ до труби. Коли тиск знижується, стулки повертаються на місце. Найчастіше вибираються дані прилади для багатоквартирних будинків або промислових споруд.
Принцип роботи зворотного клапана міжфланцеве
Фановиє клапани для каналізації призначаються для використання тільки в фанових трубах. Зворотні клапани відрізняються не тільки пристроєм, але і матеріалом, з якого вони створюються. При процесі вибору елемента враховується, з чого зроблені самі каналізаційні труби.
З урахуванням матеріалу виробництва виділяються вироби:
- пластикові найбільш часто використовуються для внутрішніх робіт в житлових приміщеннях, причому вони легко монтуються і демонтуються, а також володіють прийнятною ціною;
- чавунні міцні і довговічні, а також вважаються ідеальним вибором для зовнішньої прокладки трубопроводу каналізації, але при цьому володіють високою ціною;
- конструкції з нержавіючої сталі стійки перед різними факторами впливу;
- бронзові мають високу ціну, але стійки перед агресивними середовищами, а також відрізняються тривалим терміном експлуатації.
Пластиковий

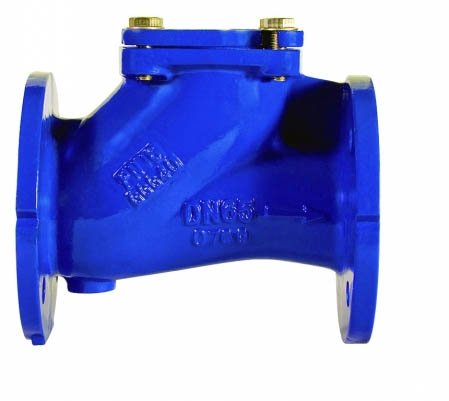

Чавунний
Відрізняються вироби додатково розмірами, причому вибір оптимальних габаритів повністю залежить від діаметра наявних труб. Представлені клапани діапазоном від 32 до 300 мм.
Де встановлюється
Будь клапан має досить великими розмірами, тому їх установка в санвузлах квартир, що відрізняються маленькою квадратурою, вважається складним процесом. Тому зазвичай він монтується в стіну.
Бажано встановлювати виріб перед входом в стояк, проте нерідко для цього доводиться демонтувати підлогове покриття, стежити за правильним нахилом клапана, а також поєднувати отвори в клапані з трубами. Це вважається складною, якщо вже виконані оздоблювальні роботи в приміщенні. Для даної ситуації дозволяється врізати конструкцію у стояк, вище входу. Однак, це супроводжується втручанням в загальну каналізаційну систему будинку, тому доводиться отримувати дозвіл від мешканців будови, а також перекривати на будинок воду. Всі роботи реалізуються при представників водоканалу. Якщо вищезазначені місця не підходять для власників приміщення, то допускається встановлювати клапани на кожен сантехнічний прилад, наявний в квартирі.

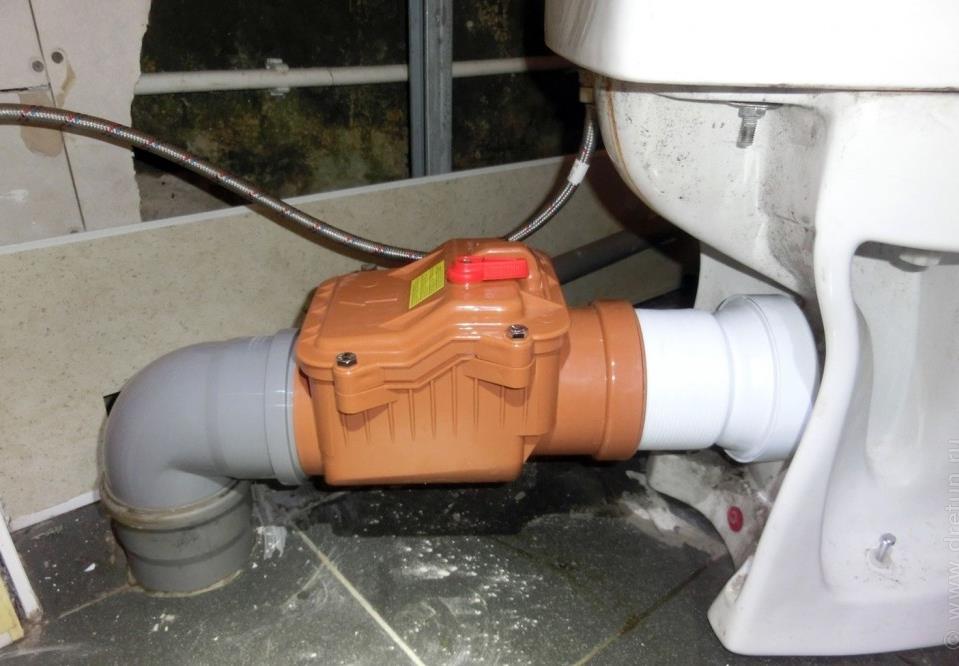

Правильно встановлений зворотний каналізаційний клапан
Встановлений вентиляційний клапан
Принцип дії
Зворотний клапан для каналізації представлений декількома різновидами. Кожен вид має свій принцип дії, проте він схожий у всіх видах.
Пристрій працює за рахунок впливу на нього високого тиску. Заслінка, наявна в кожному клапані, може підніматися або рухатися в бік, що дозволяє стічних вод з сантехнічних приладів потрапляти в каналізацію. Після того, як падає тиск, заслінка повертається на початкове місце розташування.
Якщо починають рухатися стічні води в зворотному напрямку, кришка щільно і з зусиллям впирається в стінки труби, тому запобігається потрапляння рідини в сантехніку.
Правильна працездатність обладнання залежить від грамотної установки, причому необхідно дотримувати правильний кут нахилу клапана, так як найменші прорахунки призводять до того, що стічні води будуть потрапляти в сантехнічні прилади квартири.
В кульовому клапані аналогом заслінки виступає куля, оборотному – золотник, поворотному – особлива затріски, а в межфланцевом – затвор. Застосовуються клапани не тільки в житлових приміщеннях, але і різних громадських, адміністративних та промислових спорудах. Зазвичай вони встановлюються на загальний стояк, а також допускається для кожного сантехнічного приладу монтувати окремий елемент. Неодмінно правильно підбирається оптимальний діаметр клапана з урахуванням діаметра наявних каналізаційних труб.

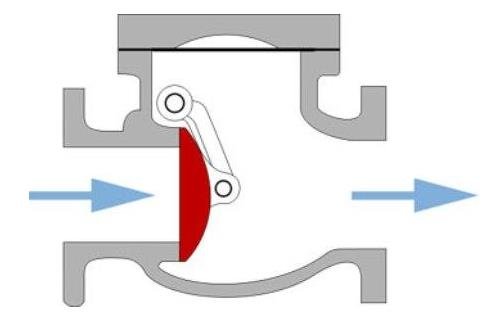

Схема руху стоків в поворотному клапані
Схема руху стоків в підйомному клапані
Правила вибору
При процесі вибору даного обладнання неодмінно враховуються важливі чинники, що дозволяють підібрати ідеальний варіант для стояка:
- діаметр клапана повинен відповідати діаметру каналізаційної труби, куди планується встановлювати елемент;
- вартість виробу важлива для багатьох покупців, причому вона істотно відрізняється для різних видів клапанів;
- враховується наявний тиск системи, так як конструкція повинна справлятися з будь-якими навантаженнями;
- матеріал повинен відповідати матеріалу, з якого виготовлені труби системи;
- якщо планується виконувати установку своїми силами, то перед покупкою слід вивчити інструкцію по монтажу, щоб переконатися, що робота проста і доступна.
Після выпора оптимального обладнання починається його монтаж. Для цього спочатку вибирається відповідне місце для установки, причому важливо, щоб до обладнання був вільний доступ для спрощення процесу. Відключається водопостачання на квартиру. Якщо доводиться працювати зі старими каналізаційними системами, то доведеться вирізати повноцінний ділянку труби, після чого вставляється клапан. На нових трубопроводах місце установки обладнується заздалегідь. Пристрій надійно фіксується на трубопроводі з урахуванням всіх інструкції від виробника. Пускається вода для перевірки працездатності обладнання.
Таким чином, зворотні клапани є неодмінними елементами для будь-каналізаційної системи. Вони виконують безліч важливих функцій, а також представлені різними видами. Необхідно грамотно вибрати відповідну різновид вироби, а також встановити її з урахуванням всіх правил і вимог. Грамотна установка дозволить захистити будинок від неприємних запахів і попадання стічних вод з каналізації в сантехнічні прилади. Якщо монтаж буде проведено з помилками і порушеннями, то це призведе до необхідності виконувати ремонтні роботи.
Відео про роботу зворотного клапана для каналізації
З відео можна дізнатися для чого необхідний зворотний клапан і як він працює.
