Система, призначена для водовідведення, важлива для будь-якого будинку. Звичайна дощова каналізація захищає дах, стіни, фундамент і прилеглу територію від надлишкової води, наприклад, після дощу. З необхідністю монтажу зливового відведення рано чи пізно стикаються і власники дач або приватного сектора. Обладнати всі власними руками нескладно, важливо розібратися, з чого складається можливий водостік і правильно його налаштувати, виходячи з особливостей свого будинку або іншої будівлі.
Зміст
Принцип роботи та складові частини системи водовідведення

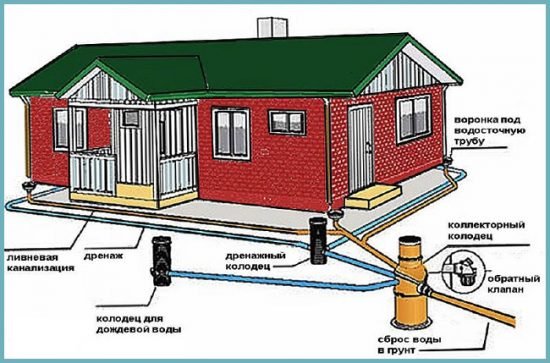

Помилково вважати, що зливова каналізація – це тільки водостічна труба від даху до землі. Насправді базова міська система відводу стічної води складається з декількох елементів:
Зрозуміло, для приватного будинку можна і не використовувати такий складний механізм збору і доставки дощової вологи, проте все одно слід спиратися на основні принципи міської системи водовідведення:
- збір стоків із даху;
- транспортування її на землю;
- висновок в каналізацію або інше місце (утилізація).
Способи водовідведення з даху будівлі
Відвід води з покрівлі можна здійснювати двома способами:
- точковим;
- лінійним.
Система водовідведення

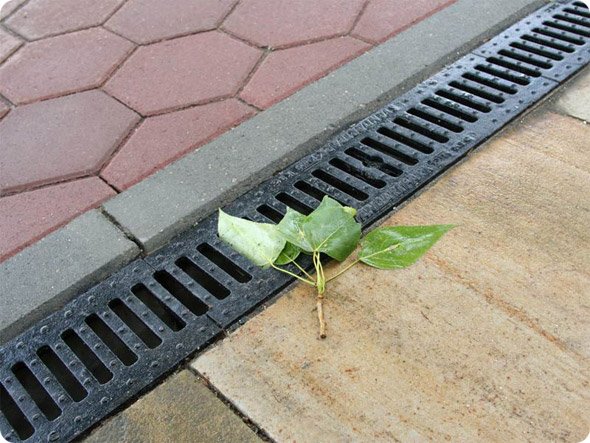

Точковий варіант передбачає окремий збір стоків з різних місць покрівлі. Для акумуляції всієї води по периметру даху створюються ухили, які направляють вологу від місця до місця, використовуючи труби з лійками. Це досить складна система, яка змушує ламати голову над розрахунками. При лінійному способі всі стоки збираються в одному місці ще на шляху до землі. Для цього необхідні жолоби, лотки або інші подібні приймачі для води.
Якщо ви – власник приватного будинку або дачі, ймовірно, вам не потрібно каналізація. Дощова вода шляху до стоку не буде омивати асфальт проїжджої частини і буде достатньо чистою і придатною, наприклад, для поливання на присадибній ділянці та інших господарських потреб. Крім того, таким чином ви розвантажите септик автономної системи каналізації (якщо така є). Можна обладнати систему водовідведення накопичувачем.
Увага! Вам навряд чи знадобиться вся дощова вода, оскільки її набереться багато навіть для цистерни. З покрівлі одноповерхового будинку середнього розміру можна зібрати за 1 рік близько 30-50 куб. м стоків. У накопичувачі можна вбудувати перелив і відвести зайву воду.
Розрахунок діаметра труб
Лінійна схема більш краща для монтажу своїми руками. Особливо для плоских дахів великого периметра або покрівель складної конфігурації. Перш ніж братися за роботу, необхідно провести мінімальний розрахунок об’єму води, який буде виводити лівневка. Як надземної, так і для наземної частин системи формула однакова: Q = q20хFх?. Тут:
- q20 -інтенсивність дощу для даної місцевості (л/с на 1 га). Величину слід шукати в СНиП 2.04.03-85. Наприклад, в районі Санкт-Петербурга і Челябінська вона складає 60, Москви, Самари і Єкатеринбурга – 70, Ростова і Курсу – 90, а Краснодара – 120.
- F – площа, з якої необхідно зібрати воду;
- ? – коефіцієнт водопоглинання поверхні. Для покрівлі він становить 1, для асфальту – 0,95, для цементу – 0,85, для щебеню – 0,4-0,6 (залежить від того, оброблена вона бітумом або немає).
Облаштування зливової каналізації
Виходячи із значення обсягу стоків Q, ви зможете розрахувати діаметр труби. Обсяг до 11 л зможе обробити звичайна «сотка», від 12 до 30 – N 150,більше – N 200. Так само підбираються і інші модулі системи: воронки, жолоби та ін
Рада. У випадку з монтажем точковим способом розрахунок діаметра головного стояка складається із суми загального скидання всіх труб.
Який матеріал вибрати для дощової каналізації
Монтаж водостоку
Як правильно зібрати водостік

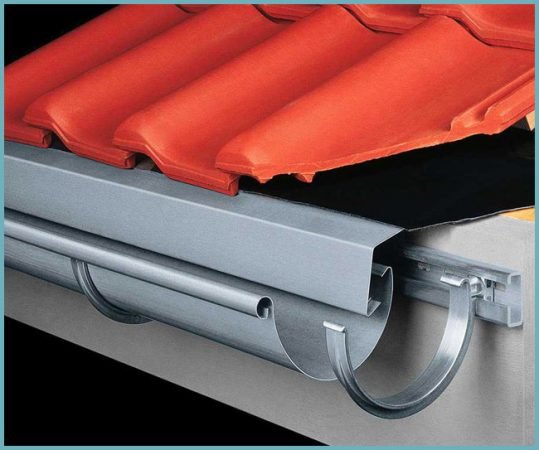

Намалюйте приблизний план вашої покрівлі і розрахуйте, де і що у вас буде розташовуватися. Максимальна відстань між воронками – 24 м, краще всього – близько 10 м. Інакше навантаження на вертикальний стояк буде надмірною. Для кріплення жолобів є два способи:
- на основу покрівлі за допомогою металевих крюків – для важких матеріалів;
- кронштейнами до лобової дошки або крокв – для пластику і не дуже велике навантаження.
При будь-якому варіанті спочатку изогните гак, виходячи з нахилу покрівлі. Закріпіть елементи конструкції, починаючи від нижньої воронки. Будьте готові, що жолоба доведеться підрізати. З’єднуйте їх у відповідності з рекомендаціями для конкретного металу. Лінію з жолобів закрийте кришкою.

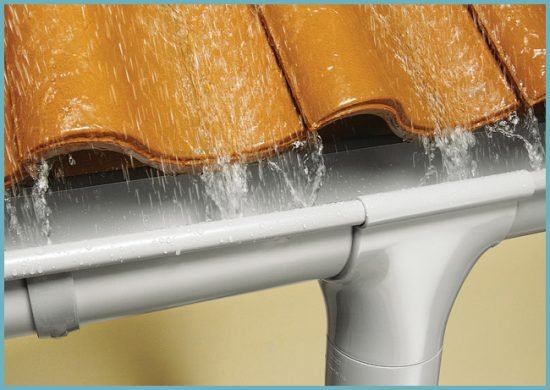

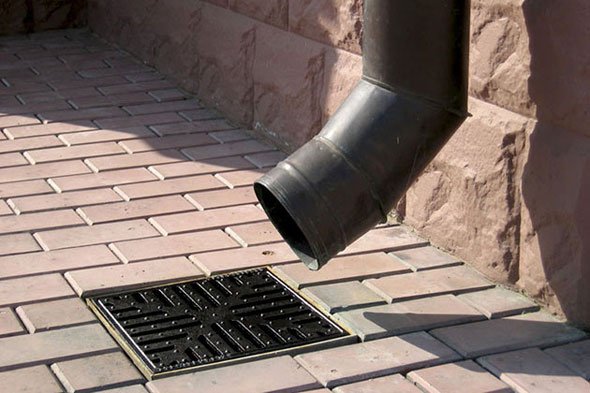

Стик лійки і ринви встановлюється з урахуванням ймовірних температурних деформацій. Перехід до вертикального водостоку здійснюється через 2 коліна і 1 прямий ділянку. Внизу монтується коліно під кутом 45°. Установка системи водовідведення, як правило, не складна, але зобов’язує мати гарні навички будівельних робіт.
