При проведенні електропроводки приватного будинку або квартири людини повинна цікавити власна електробезпека. Стаття розповідає, як убезпечити ванну кімнату зробивши заземлення ванни, причому особливу увагу буде приділено тому, як провести проводку з нуля і тим, або ж переробити її для більшої електробезпеки.
Особливості електропроводки ванної кімнати
Зміст
- 1 Особливості електропроводки ванної кімнати
- 2 Необхідність заземлення ванни
- 3 Особливості для різних типів ванн
- 4 Правила проведення робіт
- 5 Техніка безпеки
Ванна кімната постійно знаходиться в умовах підвищеної вологості і до неї пред’являються особливі вимоги з електробезпеки. Для електропроводки використовують дріт потрійній ізоляції і обов’язково з заземлюючим контактом. Неприпустимо у ванній кімнаті встановлювати розподільні коробки, зайві розетки і вимикачі. Зараз у квартирі встановлюють потужне електрообладнання, таке як пральна машинка, бойлер і потрібно обов’язково вести проведення відповідного перерізу, щоб уникнути перегріву кабелю.
Багато відчували легке поколювання при митті рук. Це відбувається, якщо в мережі стався пробій ізоляції і водою, як провідником, це напруга передається нам. Це поколювання може перетворитися у потужний розряд електрики, здатний вбити людину. Потрібно влаштувати заземлення у ванній кімнаті для відводу небезпечного електрики та запобігання виникнення небезпечного електричного розряду.
Як правильно ізолювати провід у ванній кімнаті

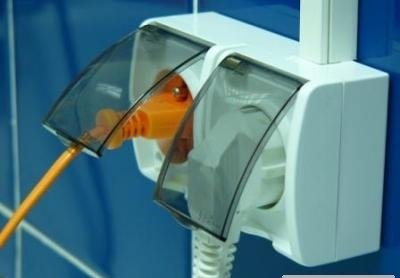

Розетки із заземленням
Необхідність заземлення ванни
Заземлення ванни необхідно зробити з самого початку. Тут знаходиться вода — провідник, а з водою з водопровідних труб створює потужний електричний контур. Використовувати для відводу небезпечної напруги на квартирі металеві труби небажано, адже по-перше труби з’єднуються муфтами, де можлива втрата електричного контакту, а по-друге в таких трубах можуть виникати різні блукаючі струми, наприклад у сусідній квартирі. Для цього потрібно використовувати мідний дріт перерізом не менше 6 мм?, приєднаний безпосередньо від ванни до щитової.
Деякі думають, що заземлення ванни необов’язково, оскільки вона покрита захисним емалевим покриттям, а акрилову ванну взагалі не треба заземлювати. Але найменший відкол емалі і ванна стає провідником електрики. До того ж в ній знаходиться багато води, яка будучи провідником, може сприяти створенню потужного електричного розряду.

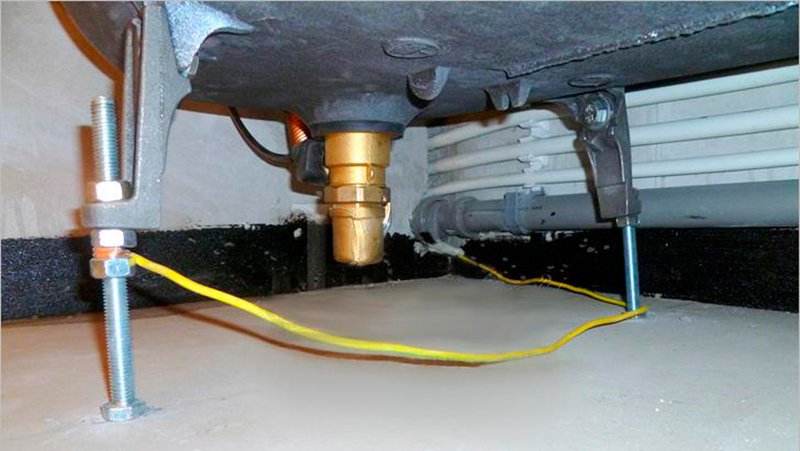

Кріплення проводів для заземлення ванни
Особливості для різних типів ванн
Виділяють три основних типи ванн – чавунна, сталева і акрилова. Розглянемо детальніше особливості їх підключення:
- чавунна: для приєднання заземлюючого кабелю в сучасних виробах передбачено спеціальне вушко. Туди вставляється болт для заземлення проводу на чавунної ванни. Щоб забезпечити хороший контакт місце приєднання проводу потрібно зачистити. Якщо ж у вас ванна старого зразка, то місце приєднання проводу потрібно буде зробити самому, оскільки воно там не передбачено. Як один із варіантів можна просвердлити отвір в місці приєднання ніжки, там, де вставляється розпираючий клин;
- сталева: так само як і в чавунних варіантах, в сучасних сталевих ваннах заздалегідь передбачено місце кріплення дроту заземлюючого контуру. Перед приєднанням дроти це місце також бажано очистити від іржі і емалі для гарного контакту. Його можна зробити самостійно, просвердливши отвір в місці кріплення ніжки;
- акрилова: багато хто думає, що акрил є діелектриком і навіщо тоді його заземлювати. Але там накопичується вода, яка, будучи провідником, сама створює небезпечний електричний контур. На акрилових ваннах є металевий бандаж, куди під’єднують дроти.
Заземлення акрилової ванни

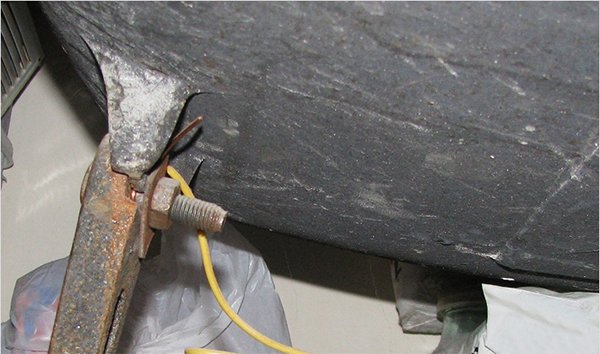

Заземлення чавунної ванни
Заземлення сталевої ванни
Особливу увагу слід приділити заземлення ванни з гідромасажем, так зване джакузі. Вона напхана різною електронікою, тому небезпека поразки електричним струмом підвищується в рази. Таку ванну потрібно заземлювати обов’язково.
Якщо у вас встановлена душова кабіна, вона також потребує відвід небезпечних напруг. Піддони в основному там сталеві або акрилові і їх можна підключити за тією ж схемою що і акрилові або сталеві ванни.

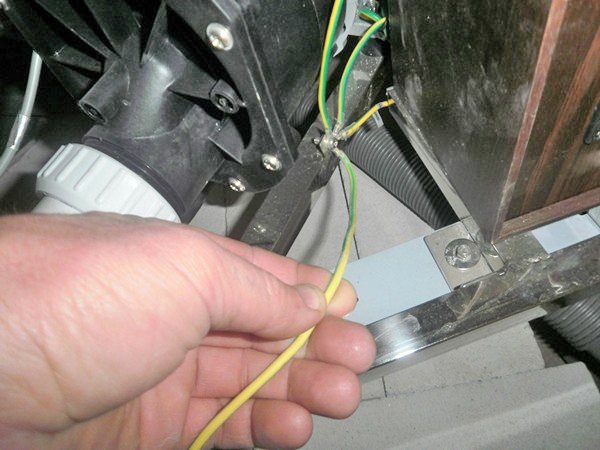

Заземлення джакузі
Правила проведення робіт
При пристрої заземлення приватного будинку заземлюючий провід виводять біля будинку. Для того щоб захист була максимально ефективною, на прибудинковій території потрібно влаштувати заземлюючий контур. Це в основному квадрат, розмірами приблизно 4?4м з металевої шини шириною 5см, вкопаний у землю на глибину не менше метра. Для більшого захисту вдома, ще можна встановити пристрій захисного відключення, так зване УЗО.
Навіщо потрібно заземлення, ванної кімнати:
- підвищення безпеки електрообладнання. При роботі електроприладів зменшується можливість ураження електричним струмом за наявності напруги на корпусі;
- безпека при порушенні ізоляції електропроводки. При пробої ізоляції електропроводки будинку є ймовірність ураження електричним струмом, у тому числі і через корпус ванни;
- відвід різних блукаючих струмів. При наявності в мережі так званих блукаючих струмів від пробою ізоляції, заземлення здатний їх ефективно відводити, запобігаючи тим самим ураження струмом людини.
При виникненні небезпечної ситуації, такий як, наприклад, випадково загублений електричний фен, заземлення ванни здатне взяти на себе основний удар і уберегти людину від ураження електрикою. Так що заземлювати ванну не те що потрібно, а просто необхідно.

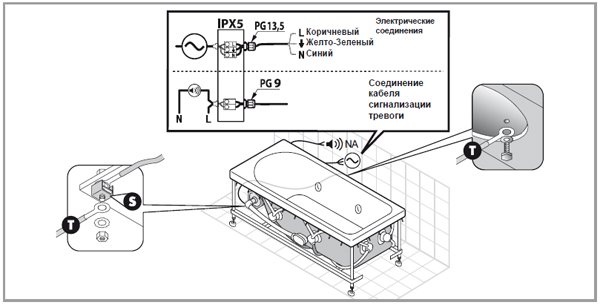

Схема заземлення джакузі

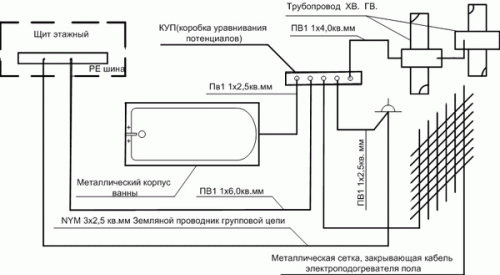

Схема заземлення ванної
При проведенні робіт потрібно враховувати такі вимоги:
- заземлюючий провід повинен бути надійно прикріплений до заземлювального предмету. При поганому контакті заземлення втрачає сенс, так як працює неефективно, а то й зовсім не працює;
- контур заземлення повинен бути надійно зварений між собою і добре з’єднаний з заземлюючим проводом. На це слід звернути особливу увагу, оскільки при недотриманні цієї вимоги сенсу в такому заземлення взагалі немає, воно не буде працювати;
- дріт для заземлення повинен бути не менше 6мм?. При недотриманні цієї вимоги виникає зайве опір цього проводу, що також небажано. За чинними нормами опір має бути не більше 4 Ом.
Тільки при дотриманні всіх цих умов можна бути впевненим в ефективності заземлення, в іншому випадку воно працює неефективно, а то й зовсім не працює. Тому ці елементарні правила краще дотримуватися.
Техніка безпеки
Кілька порад з техніки безпеки:
- насамперед у будинку повинна бути надійна і якісна електрична проводка. При недотриманні цієї вимоги 100% гарантії безпеки від ураження електричним струмом вам ніхто не дасть. До прокладання проводки слід поставитися з усією відповідальністю, особливо у ванній кімнаті, вона є найнебезпечнішим місцем у будинку з точки зору електробезпеки;
- не користуйтеся несправними електроприладами, особливо з оголеними струмоведучими частинами або видимим щирій всередині. Це може призвести якщо не до поразки вас струмом то до пожежі. Краще зайвий раз перестрахуватися, ніж потім шкодувати про те, що трапилося;
- не дозволяйте дітям користуватися електроприладами без вашого контролю. Дитина не завжди може усвідомити небезпеку при неправильному користуванні електрикою, тому перед тим як довірити дитині поводження з електроприладами в квартирі, бажано прочитати йому маленьку лекцію про небезпеку роботи з електрикою;
- у ванній кімнаті дотримуйтесь елементарних правил безпеки – не допускайте попадання води на розетки, лампи освітлення та вимикачі. Якщо ви помітили іскріння розетки, вимикача або патрона лампи то його потрібно якомога швидше усунути. Причому це стосується не тільки ванних кімнат.
Отже, з усього вищевикладеного можна зробити висновок:
- заземлення ванни робити необхідно, оскільки з його допомогою можна вберегти себе від багатьох неприємностей;
- роботу заземлення потрібно виконувати в комплексі, тобто заземлювати не тільки ванну, але і по можливості все обладнання ванної кімнати і всього будинку. В цьому випадку заземлення буде працювати максимально ефективно;
- заземлення повинно проводиться мідним кабелем з перерізом не менше 6 мм?, для того щоб зробити його максимально ефективним;
- біля будинку потрібно зробити спеціальний заземлюючий контур, а не просто забити штир на землю – так контур заземлення буде працювати максимально ефективно;
- для ще більш ефективного захисту потрібно встановити пристрій захисного відключення – прилад, який відключає електрику, якщо людина візьметься за оголений провід. Це пристрій здатний працювати без заземлення, що особливо добре.
Вивчивши інформацію, викладену в статті, і отримавши максимум відповідей, навіщо потрібно заземлення, можна взятися за проведення робіт по заземленню самому, а можна доручити цю роботу фахівцям. При цьому тепер ви будете знати, як потрібно зробити все правильно і зможете проконтролювати їх роботу.
