Заземлення ванни: навіщо це потрібно і як правильно зробити

Зміст:
Заземлення ванни: навіщо його робити
Чим заземлювати ванну: використовувані матеріали
Різновиди ванн та особливості їх заземлення

Напевно, багатьом знайома ситуація, коли при дотику до металевих виробів у ванній кімнаті відчувається легке поколювання електричним струмом – багато людей намагаються не звертати уваги на таку неприємність. Проте з цим жартувати не варто. В певній ситуації подібні легкі пощипування електричним струмом можуть перетворитися в сильний розряд, здатний вбити людину. У цій статті разом з сайтом vannaja.net ми розберемося з питанням, як виконується заземлення ванни і навіщо взагалі його потрібно робити?

Заземлення ванни: навіщо це потрібно і як правильно зробити

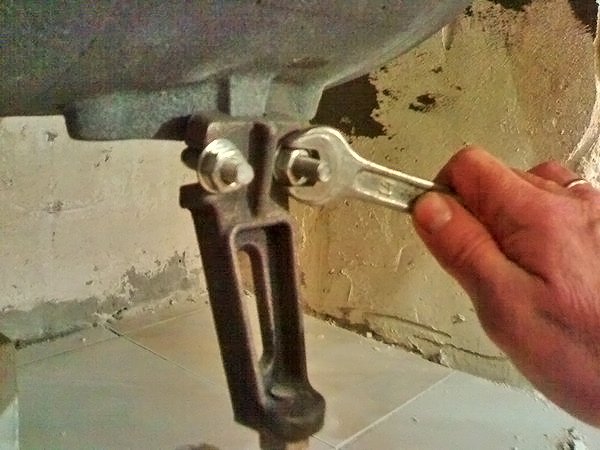

Як заземлити ванну

Заземлення ванни: навіщо його робити

З тим, що відсутність заземлення може стати джерелом досить серйозних неприємностей, якщо не сказати більше, ми розібралися, тепер розглянемо детальніше призначення заземлюючого контуру в приміщеннях з вологим середовищем. Якщо формулювати відповідь на це питання коротко, то захисне заземлення ванни призначене не тільки для її безпечної експлуатації, але і для вирівнювання електричного потенціалу всіх струмопровідних поверхонь. Загалом, якщо вже говорити про заземлення, то потрібно його розглядати комплексно, разом з усіма наявними у ванній кімнаті виробами, що проводять струм. Тільки в такому випадку підключення ванни до контуру заземлення буде мати сенс.

Напевно у багатьох зараз назріло питання, а до чого підключати ванну? Де взяти контур заземлення? Адже ми вже давно обрізали старі сталеві водопровідні труби і замінили їх новими, пластиковими. Не можна сказати, що ви погарячкували, але заземлення ванни на водопровідні труби не є єдино правильним рішенням. Просто в такій ситуації додатково доведеться прокласти від щитка у ванну один єдиний провід, до якого приєднати всі струмопровідні предмети. Але про це трохи пізніше, а поки розберемося з питанням, ніж заземлювати ванну і які матеріали для цього знадобляться?

Заземлення ванни: навіщо це потрібно і як правильно зробити

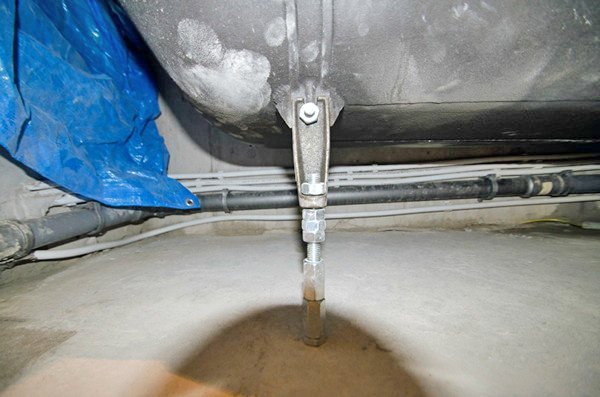

Навіщо потрібно заземлення ванни

Чим заземлювати ванну: використовувані матеріали

Якщо б питання, чим заземлити ванну, мені задали років 20 тому, то, безсумнівно, відповіддю на нього був би «сталевий трос» або «дріт шістка». Зараз часи змінилися, і це питання вирішується більш культурно – для ванни використовується мідний кручений дріт заземлення, який підключається не менш культурними обтискачами і клемами.

Заземлення ванни: навіщо це потрібно і як правильно зробити

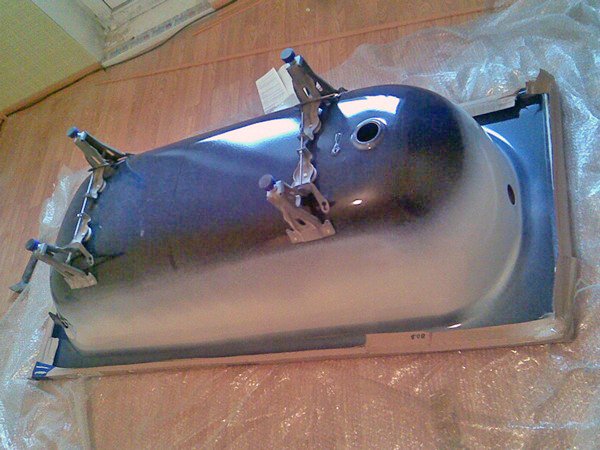

Як заземлити ванну своїми руками фото

Для заземлення ванни підійде далеко не кожен провід – відповідно до вимог його переріз не повинно бути менше, ніж 6 квадратних міліметрів. Точно такий же кабель потрібно буде прокласти від електрощитка, а вірніше від його центральної клеми заземлення. Для з’єднання центральної заземлювальної жили і проводів, що йдуть від інших металевих предметів, як правило, використовується спеціальна сталева шина з гвинтовими затискачами. Якщо говорити про народному спосіб, то це болт з гайкою і шайбами – кожен окремо взятий провід повинен розташовуватися між двома шайбами. Болт затискається з усієї сили.

Поради фахівця заземлення ванни ви можете подивитися на відео.

Різновиди ванн та особливості їх заземлення

Якщо ви вважаєте, що акрилова ванна є діелектриком і її заземлювати не потрібно, ви помиляєтеся. Вона, як і інші подібні вироби, що має металевий каркас, і в неї наповнюється рідина, яка не є діелектриком. До речі кажучи, рідина у ванні так чи інакше пов’язана з водою у водопроводі та інших сантехнічних приладах утворюється свого роду контур, по якому і рухається статичну напругу незалежно від матеріалу, з якого виготовлена ванна. Ось саме тому і треба заземлювати не тільки чавунну та сталеву ванну, але і акрилову. Скажу більше, за всіма правилами покладено заземлювати навіть душову кабіну.

Тепер трохи докладніше про те, як заземлити ванну в залежності від матеріалу виготовлення.

  • Заземлення чавунної ванни. Якщо йдеться про підключення до контуру заземлення сучасної чавунної ванни, то тут все просто – вона вже має виготовлений в заводських умовах спеціальне вушко з отвором. Так званий пелюстка якраз і служить для установки в нього болта з гайкою і шайбами, за допомогою якого під’єднується провід заземлення до чавунній ванні. Трохи складніше справи йдуть зі старими чавунними ваннами – раніше такий пелюстка не передбачався, і його доведеться виготовити самостійно. Ситуація дещо ускладнюється тим, що до ніжок під’єднати провід заземлення буде не дуже правильно – між ними і самої ванної немає належного контакту. Вирішується це питання наступним чином. В районі установки ніжок є спеціальні відростки від корпусу ванни, які служать для розклинювання ніжок – от у них і можна буде просвердлити отвір глибиною до 10мм, нарізати в ньому різьблення мітчиком і вкрутити гвинт з шайбою та гайкою, забезпечивши таким способом надійний заземлюючий контакт безпосередньо самого тіла чавунної ванни. В якості альтернативи можна розглянути крила ванни – в них також можна просвердлити отвір до 5мм. В цьому випадку доведеться вгадувати з довжиною гвинта.

    Заземлення ванни: навіщо це потрібно і як правильно зробити

    Заземлення чавунної ванни фото

  • Заземлення сталевої ванни. Заземлити сучасну сталеву ванну взагалі не представляє жодних проблем – як і у випадку з чавуном, вона має спеціальний пелюстка, до якого приєднується заземлюючий кабель. Є, щоправда, один нюанс – щоб заземлення було повноцінним, навколо отвору, в який встановлюється обжимний гвинт, потрібно буде зчистити емаль аж до самого металу.
  • Заземлення акрилової ванни. Вже говорилося вище, що акрил є діелектриком і не проводить електричний струм, але як і всі подібні матеріали, він здатний сам виробляти статичну напругу, що накопичується на металевій рамі цієї ванни – саме її і необхідно заземлювати. У більшості випадків на рамі передбачається вушко для заземлення, але в деяких конструкціях воно відсутнє. Вирішується це питання, як і у всіх попередніх випадках, з допомогою дрилі і свердла – робиться отвір, в який встановлюється обжимний гвинт. Не забувайте видаляти навколо отвору фарбу – вона є діелектриком!
  • Саме так вирішується питання заземлення у ванній кімнаті практично з усіма металевими виробами – провід, отвір і болт з лівою різьбою. Жартую. Більшість виробів, особливо потужні споживачі електричної енергії, вже оснащені клемами або, принаймні, отворами для підключення контуру заземлення.

    Заземлення ванни: навіщо це потрібно і як правильно зробити

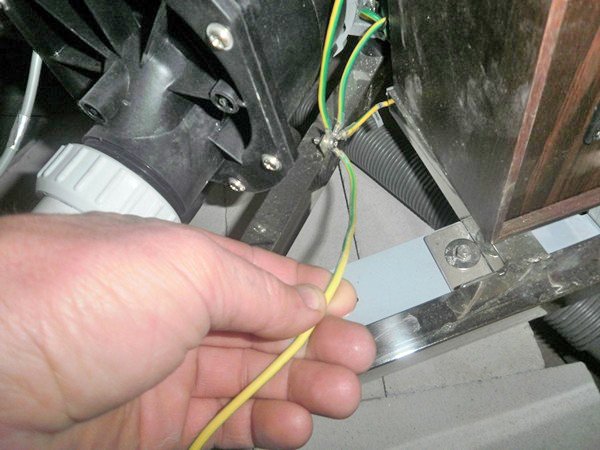

    Заземлення ванни джакузі фото

    І на закінчення декілька слів про заземлення гідромасажної ванни або, як її прийнято зараз називати, джакузі. Питання, як зробити заземлення в ванній, обладнаної подібним сантехнічним приладом, повинен вирішуватися в саму першу чергу – це ваша безпека! Ви повинні знати, що збираєтеся приймати ванну, яка напхана всіляких електричним обладнанням.

    Джакузі потрібно заземлювати окремим потужним кабелем, один кінець якого під’єднується безпосередньо до самого сантехнічного приладу, а другий до введення заземлення в будинок (зазвичай він розташовується до розподільного щитка).

    Ось, в принципі, і все, що необхідно знати про те, як виконується заземлення ванни. Якщо підводити підсумок всьому вышенаписанному, то можна виділити три основні моменти, спираючись на які проводяться такі роботи: потужний мідний кабель перетином не менше 6 квадратів, надійний контакт і підключення ванни безпосередньо до контуру заземлення до розподільного щитка. І наостанок нагадаю про такий виріб, як УЗО – вся електрична проводка у ванній кімнаті в обов’язковому порядку повинна підключатися через нього.
