Наслідки протікання води багатьом знайомі не з чуток – через лопнув шланга або зіпсованого змішувача доводиться витрачати чималі гроші на усунення наслідків таких аварій. Погодьтеся, такі ситуації дешевше передбачити, і один із способів убезпечити своє житло від неконтрольованої водної стихії – це встановити спеціальну систему захисту від потопу. У цій статті разом з сайтом vannaja.net ми відповімо на запитання: що таке захист від протікання води, як вона працює і як встановлюється своїми руками?

Захист від протікання води: пристрій системи і принцип самостійного монтажу

Що таке система антипотоп

Захист від протікання води: пристрій системи і принцип її роботи

Будь-яка система захисту від протікання води складається з трьох основних компонентів, кожному з яких ставиться певне коло завдань.

  • Датчики. У завдання цих пристроїв входить контроль вологості підлоги, а вірніше наявності на ньому великої кількості води. Вони влаштовані так, що не реагують на незначні протікання, які можуть виникати в результаті звичайного розплескування води з ванни, але обов’язково спрацюють при підвищеному рівні води. Встановлюються такі датчики в місцях, де ймовірність скупчення води в результаті аварії дуже висока – під ванною, біля унітазу і в інших подібних місцях. Вода, що потрапила під датчик, замикає пару контактів, у результаті чого виникає сигнал, що надходить на наступний елемент системи.
  • Контролююча електроніка. Це, можна сказати, посередник, який пов’язує воєдино і погоджує роботу датчиків з електромагнітної запірною арматурою. У завдання контролера входить відстеження сигналів датчиків, своєчасне реагування на них і швидка передача команди на відключення подачі води електромагнітних клапанів.
  • Електромагнітний клапан. Простіше сказати, автоматичний кран, який у разі аварії самостійно припиняє подачу води від стояків. Як правило, будь-яка система контролю протікання води включає в себе два таких пристрої – одне встановлюється на холодну воду, а інша на гарячу.

Захист від протікання води: пристрій системи і принцип самостійного монтажу

Як працює система захисту від протікання води

Тепер кілька слів про принцип роботи системи, який ви напевно вже зрозуміли з викладеної вище інформації. Тому не будемо ще раз описувати, які і куди йдуть сигнали, а розповімо про інші можливості, а саме про допоміжної підсистемі, яка забезпечує повну енергонезалежність основних вузлів. По суті, це невеликий джерело безперебійного живлення, оснащений постійно подзаряжаемыми малим струмом акумуляторними батареями, які здатні забезпечити роботу системи антипотоп без основного джерела живлення на протязі цілого місяця.

З яких вузлів складається система захисту від протікання води і як вона працює, ви можете подивитися у відео ролику.

Самостійна установка системи проти потопу: основні етапи робіт

Одним з переваг, якими володіє сучасна система від протікання води, є її проста і швидка установка. Купуючи такий захист, а вірніше засоби попередження потопу, ви купуєте повністю готовий до установки конструктор, частини якого з’єднуються за допомогою роз’ємів. Єдине, що може викликати утруднення, так це монтаж електромагнітних або електромеханічних відсікаючих клапанів, але і то, тільки у випадку з неправильним підходом до справи. З них ми і почнемо установку системи.

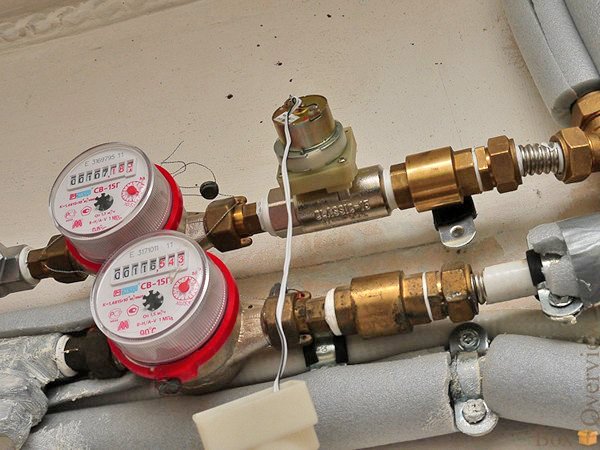

На першому етапі робіт знадобиться перекрити подачу води від стояків і трохи модернізувати систему квартирного водопроводу. Завдання полягає в тому, щоб між відтинає від стояка краном і іншою системою водопроводу встановити електронно-керовані клапани системи контролю протікання. Робиться це досить просто – після вузла обліку води трубопроводи холодної і гарячої води розрізаються, вузли обліку (цілком, щоб не пошкодити пломби) викручуємо від крана, після чого прямо до крана підкручує клапан системи. Ну а далі – справа техніки: на клапан знову прикручується вузол обліку, після чого відрізані труби приєднуються на своє місце – тут все залежить від використаних при монтажі вашого водопроводу труб. З металопластикової трубою взагалі проблем немає, а ось для приєднання поліпропіленової труби краще використовувати ремонтну роз’ємну муфту.

Захист від протікання води: пристрій системи і принцип самостійного монтажу

Захист від протікання води

Отже, з клапанами розібралися, і після перевірки водогону на наявність протікань можна переходити до наступного етапу робіт – встановлення та підключення контролера. За великим рахунком, його можна змонтувати в будь-якому зручному для вас місці – якщо проводи датчиків і клапанів з електроприводом вам здадуться короткими, то їх завжди можна подовжити. Виробники передбачають цей нюанс – подовження може здійснюватися до 100м. Для цих цілей використовується кабель вита пара TP 2x2x0.35 або UFTP 2x2x0.35. Єдиною умовою, яка може вплинути на місце установки контролера, є наявність поблизу електричної проводки.

Кріпиться контролер звичайними дюбелями, після чого в нього заводяться всі необхідні дроти – зокрема, на цьому етапі робіт можна підвести електричне живлення і приєднати до нього електрокеровані відсічні клапани. Під’єднання будь-яких проводів здійснюється за допомогою клемних роз’ємів, які підписані – тут проблем не буде, так як виробник вказує і в інструкції і на самому контролері, що і куди приєднувати.

Захист від протікання води: пристрій системи і принцип самостійного монтажу

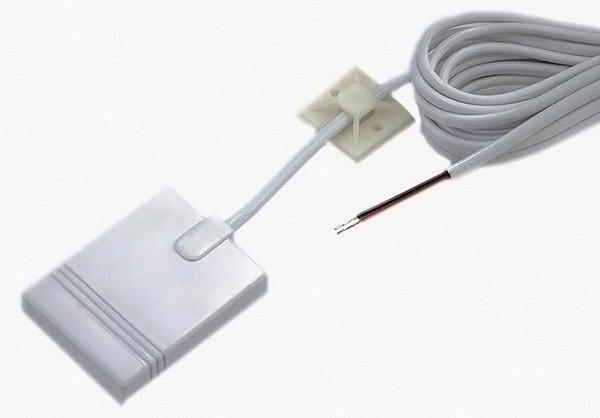

Датчик протікання води фото

Ну і останній, завершальний етап робіт – це установка датчиків протікання води. Тут взагалі немає нічого складного, крім хіба що визначення місця їх монтажу. Стандартно вони встановлюються в місцях найбільш ймовірних протікань – під умивальником, під ванною і тому подібними сантехнічними приладами. Дроти, що йдуть від датчиків, прокладаються над підлогою (або в плінтусах) і підводяться до контролера, де і підключаються до певних клем.

Як бачите, все досить просто і ніякої плутанини – при бажанні, таку систему досить легко зібрати самостійно.

Захист від протікання води: пристрій системи і принцип самостійного монтажу

Як встановити систему контролю протікання води

І на закінчення теми кілька слів про експлуатації систем контролю над протіканням. Перш ніж довірити свою безпеку електроніці, для початку її потрібно протестувати – для цього просто намочіть один з датчиків. Якщо система працездатна, то ви відразу почуєте звуковий сигнал, після чого клапани закриються, і подача води припиниться. Щоб розблокувати систему, потрібно відключити живлення, протерти насухо намочений датчик і знову включити харчування – клапани відкриються автоматично. Ось Таким способом потрібно перевірити роботу кожного окремо взятого датчика – тільки після цього електроніці можна буде довірити контроль над протіканням води. Приблизно таким же способом вам доведеться діяти і в процесі утворення реальних протікання, за винятком одного моменту – потрібно буде виявити і усунути причину протікання.

Захист від протікання води: пристрій системи і принцип самостійного монтажу

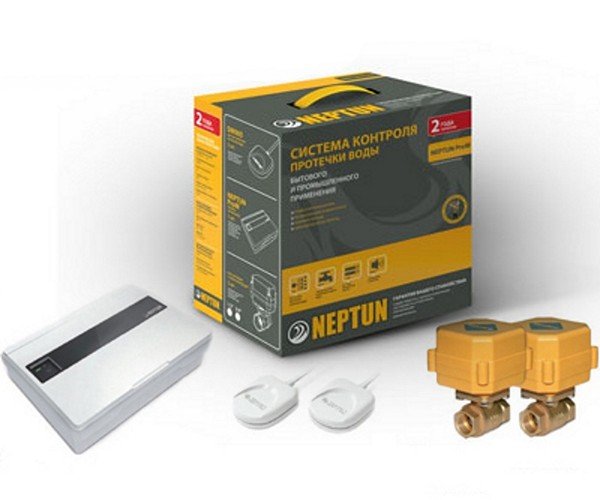

Система від протікання води фото

Ось так і виглядає сучасна захист від протікання води. Додатково хочу сказати, що більшість подібних систем є самодостатніми – в тому сенсі, що вони не тільки контролюють наявність протікань, але і тестують самі себе. Наприклад, раз в тиждень система виконує очищення клапанів від забруднення, контролює рівень зарядки акумулятора і навіть стежить за економічною витратою енергії. Загалом, не система, а мрія кожного господаря квартири!
