Останнім часом все більшою популярністю стали користуватися електричні накопичувальні нагрівачі води, тому питання вибору такого приладу вважається досить актуальним. Щоб виникли питання не завели вас у глухий кут, потрібно знати особливості конструкції і принцип його роботи, це допоможе підібрати підходящу модель, що задовольняє вашим вимогам.
Види нагрівачів
Зміст
- 1 Види нагрівачів
- 2 Проточно-накопичувальні пристрої
- 3 Принцип дії накопичувального приладу
- 4 Принцип дії проточного пристрої
- 5 Класифікація
- 6 Плюси і мінуси
- 7 Критерії вибору
- 7.1 Обсяг
- 7.2 Форма моделі та її виконання
- 7.3 Потужність
- 7.4 Внутрішнє покриття
- 8 Монтаж обладнання
- 9 Загальні вимоги до установки устаткування
Всі водонагрівачі можна розділити на дві категорії:
- газові;
- електричні.
Газовий
Електричний
Порівняно з електричним типом, газові водонагрівачі набагато економічніше, з фінансової точки зору, багато в чому завдяки низькій вартості газу. А з точки зору, встановлення обладнання, електричні нагрівачі набагато простіше. Немає необхідності складати проект розміщення приладу і отримувати спеціальний дозвіл на його встановлення.
Крім цього, всі водонагрівачі розрізняються за принципом роботи, вони можуть бути:
- накопичувального типу;
- проточного типу;
- проточно-накопичувального типу.
Накопичувальний
Проточний
Проточно-накопичувальний
За зовнішніми даними, ці конструкції схожі один на одного. Конструкції накопичувального та проточної типу досить відомі, на відміну від проточно-накопичувальних пристроїв.
Проточно-накопичувальні пристрої
Чим же приваблюють проточно-накопичувальні пристрої? Ця конструкція бойлера вважається універсальною, завдяки поєднанню в собі характеристики двох пристроїв. Серед переваг пристрою з проточно-накопичувальною системою можна віднести:
- робота пристрою в двох режимах;
- невелика вага конструкції, зазвичай не більше 6 кг;
- невеликі габарити;
- легкість монтажу.
Розмір резервуара в проточно-нагрівальному пристрої може варіюватися від 10 до 30 літрів. Для дачного будиночка цього обсягу цілком достатньо.
Принцип дії накопичувального приладу
Принцип дії такого агрегату досить простий, це свого роду термос, вміщає в себе ТЕН. Після нагріву води її температура підтримується згідно виставленому режиму, тому один раз відрегулювати потік, ви можете сміливо купатися і не боятися неприємних сюрпризів.
До основних елементів такого приладу відносяться:
- корпус;
- теплоізоляція — в більшості випадків використовується багатошарова теплоізоляція, яка дозволяє збільшити ефективність нагріву і збереження заданої температури;
- антикорозійне покриття внутрішньої частини приладу;
- ТЕН;
- фланці використовують для з’єднання труб для подачі і відведення підігрітої води;
- вентилі;
- прилади для контролю функцій приладу, це вибір температурного режиму і контроль над перегрівом пристрою.

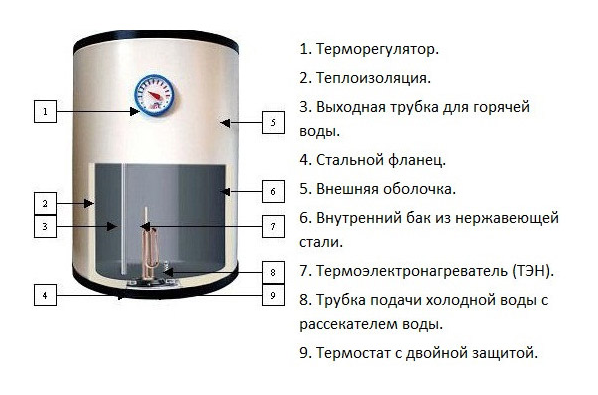

Схема пристрою водонагрівача накопичувального типу
Принцип дії проточного пристрої
До проточним пристроям відносять компактний котел, який здатний в короткий проміжок часу нагріти воду. Холодна вода, яка надходить у пристрій, вмить нагрівається до 45-60 градусів, пройшовши через ТЕН. Швидкий нагрів можливий завдяки високій потужності нагрівального елемента.
Серед переваг устаткування проточного типу можна виділити:
- немає необхідності в частому догляді і технічному обслуговуванні;
- оптимальний варіант експлуатації для будинків з короткочасним відсутністю водопостачання.
Є і недоліки:
- якщо гаряча вода потрібна тільки для однієї точки, то такий прилад незамінний, при використанні пристрою, для обслуговування декількох точок, вода не буде встигати прогріватися до потрібних температур.
Якщо ви ще сумніваєтеся, якого типу повинен бути ваш бойлер, проточного, накопичувального або проточно-накопичувальний, то перегляньте подальшу інформацію, яка допоможе вам визначитися з вибором моделі.

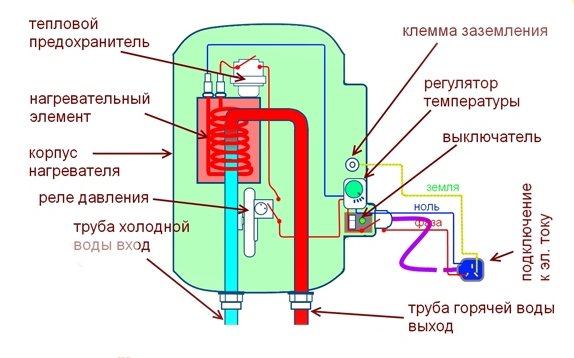

Схема пристрою проточного водонагрівача
Класифікація
Водонагрівачі електричного типу можуть бути:
- напірні;
- безнапірні.
Безнапірний
Напірний
Якщо говорити простими словами, то бойлер безнапірного типу нагадує кип’ятіння електричного чайника. Надійшла вода нагрівається і витрачається. Плюсом цієї конструкції можна вважати простий монтаж і невисока вартість. Що стосується мінусів, то тут трохи складніше, такі нагрівачі вимагають постійного контролю над рівнем води в резервуарі і відсутності напору, так як витрата відбувається самопливом.
Бойлер напірного типу нагрівачів набагато краще, так як зміна води, по мірі убування відбувається автоматично, надходить холодна вода, а, виходить — підігріта. Якщо ви підбираєте обладнання для дачі, то цілком можна скористатися першим варіантом нагрівача, так як його робота буде спрямована на один вид споживання, наприклад, на душ.
Плюси і мінуси
Особливості роботи, а також позитивні та негативні сторони цих приладів, допоможуть визначитися з вибором моделі для вашого користування.
До плюсів електричних накопичувальних водонагрівачів можна віднести:
- великий модельний ряд, який може надати пристрій з будь-яким об’ємом і потужністю. Крім цього, зіставивши характеристики, ви зможете підібрати більш економну модель для ваших умов експлуатації;
- високі показники ККД;
- завдяки тому, що накопичувальний водонагрівач можна підключити до однієї фазі електромережі, його можна сміливо встановити в дачному масиві або сільській місцевості;
- мінімальний показник тепловтрат;
- немає обмежень по напору, що актуально не тільки для будинків з централізованою подачею води, але і для інших джерел водопостачання;
- вертикальну конструкцію бака можна відмінно вписати в будь санвузол.
Мінусами такого обладнання можна вважати:
- очікування деякого часу для підігріву, що може тривати від 10 хвилин до декількох годин;
- в умовах невеликого приміщення особливо критичним є розташування досить великого накопичувального бака;
- утворення накипу і руйнування Тена;
- висока вартість моделі з захистом від накипу.
Критерії вибору
Електричні водонагрівачі накопичувальні можуть мати деякі відмінності виходячи з своїх експлуатаційних якостей, що використовуються як критерії для вибору обладнання. Але, порівнюючи технічні характеристики моделей, не забувайте зіставляти їх і з вашими запитами.
Обсяг
Розмір резервуара може варіюватися від 10 до 200 літрів, купуючи обладнання з великим об’ємом необхідно пам’ятати про його доцільність. Для того щоб визначитися з об’ємом потрібного вам приладу, необхідно знати приблизні добові норми на одну людину. У середньому, такі показники виглядають так:
- на 1 людини йде від 10 до 50 літрів;
- на двох – від 50 до 80 літрів;
- на три людини, включаючи одну дитину – від 80 до 100 літрів;
- для сім’ї з чотирьох осіб – від 100 до 120 літрів.
Розрахунок обсягу
Форма моделі та її виконання
Накопичувальні електричні нагрівачі виконуються в різних варіантах. В основному критерієм для вибору служить форма і метод розміщення пристрою, щодо вашого будинку і його вільного простору.
За методом кріплення нагрівачі поділяються на:
- на горизонтальні;
- вертикальні.
За методом встановлення нагрівачі розрізняють на три категорії:
- підлогові;
- настінні;
- вбудовувані.
За формою перерізу нагрівачі бувають:
- прямокутні;
- округлі;
- квадратні.
Виходячи з усіх параметрів, головним критерієм вважається розташування пристрою. При виборі вертикальних моделей, ви завжди отримаєте швидкий нагрів. Тому така конструкція завжди на першому місці, вибирати горизонтальне розташування потрібно тільки в тому випадку, коли вертикальний бак розташувати ніде.

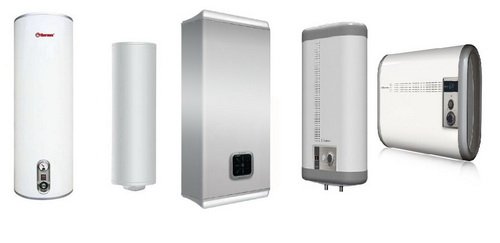

Форми
Потужність
Потужність будь-якої моделі залежить від її обсягу. Природно, що для бака 10 літрів, знадобиться менше енергії. Якщо різні моделі мають однаковий обсяг, але відрізняються потужністю, час для нагрівання зазвичай суттєво відрізняється. Для прикладу, водонагрівач, з потужністю 2,5–3 кВт, нагріє 150 літрів за 3-4 години, до температури в 15-65 градусів.
Потужність
Внутрішнє покриття
Покриття всередині грає не менш важливу роль у показниках ефективності і довговічності конструкції. Від якості покриття залежить, і здатність приладу функціонувати без ремонту і техобслуговування.
- функціональним вважається титанове покриття, що витримує високі температурні перепади і негативний вплив, що перебувають у воді солей;
- покриття з емалі, кераміки і стеклофарфора мають властивості запобігати утворенню накипу. Але є і досить значимий мінус, це вразливість покриття до підвищення температури.
Візуально це визначити дуже складно, на вигляд — це звичайна поверхню, що містить дрібні мікротріщини, які згодом спричинять за собою руйнування цього шару. Тому такі водонагрівачі не люблять температурний режим вище 60 °C.
- покриття поверхні з нержавіючої сталі вважається оптимальним варіантом, зіставляючи вартість пристрою з його експлуатаційними можливостями.
Монтаж обладнання
Встановити електричний накопичувальний нагрівач води або бойлер досить просто. Весь процес можна розділити на три етапи:
- перший етап полягає у фіксації приладу на поверхню підлоги, стіни. Варіант з установкою на стіну більш трудомісткий, так як потрібно підготувати спеціальні отвори і закріпити кронштейни або дюбелі, в залежності від розмірів і ваги пристрою;

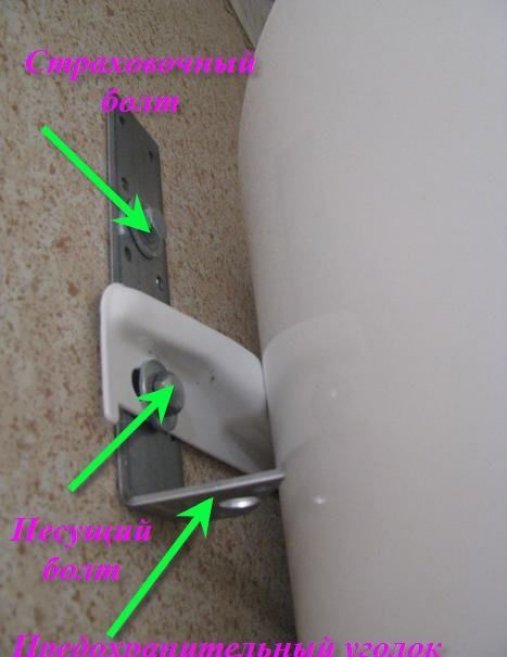

Кріплення нагрівача на стіну
- другий етап передбачає підключення пристрою до трубопроводу. Цей етап найбільш важливий, так як потребує дотримання правил герметичності з’єднань. Далі залишається справа техніки, для зручності труби на вхід і вихід води позначені різними кольорами: для входу — синій, для виходу — червоний. Після установки зверніть увагу на запобіжний клапан, при правильно виконаній встановленні його стрілка показує на бак;

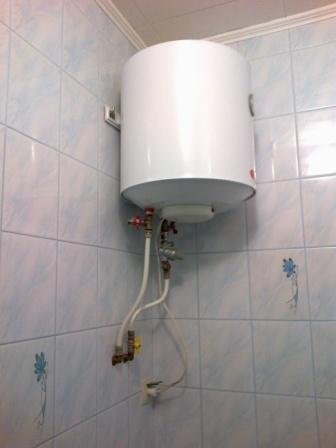

Підключення кранів до бойлера
- підключити котел до мережі електроживлення — це третій і відповідальний момент. Його необхідно проводити в строгому дотриманні інструкції приладу. Необхідно пам’ятати, що підключення приладу повинно виконуватися тільки при виключеному рубильнику, а його запуск необхідно проводити, при заповнювання бака водою.
Можна подбати про якості вхідної води в ємність, обладнавши на трубопроводі з холодною водою спеціальний фільтр. Встановивши такий пристрій, ви в значній мірі знизити кількість утворюється накипу.
Загальні вимоги до установки устаткування
Існує ряд вимог до установки:
- відстань від витратних кранів до бойлера, повинно бути, мінімальне, це дозволить значно заощадити електроенергію;
- якщо ви плануєте встановити бойлер у своєму будинку, подбайте про те, щоб крани кухні, ванни, душ і сам бойлер, розташовувалися на достатньо близькій відстані один від одного;
- електричний накопичувальний нагрівач води при розміщенні на стіну, повинен монтуватися за умови надійної бетонній або цегляній стіні;
- до того моменту, поки бойлер не буде заповнений водою, подавати електроенергію на нього суворо заборонено;
- до того моменту, поки бойлер не буде відключений від системи електроживлення, злив води заборонено;
- підключити водонагрівач електричний накопичувальний до водопровідної мережі, з тиском вище 6 атмосфер не можна, без попередньої установки запобіжного клапана;
- електричні накопичувальні нагрівачі не можна використовувати без електричного заземлення;
- електричні накопичувальні водонагрівачі повинні проходити періодичний огляд і очистку, яка виконується з дотримання всіх рекомендацій і правил, зазначених в інструкції.

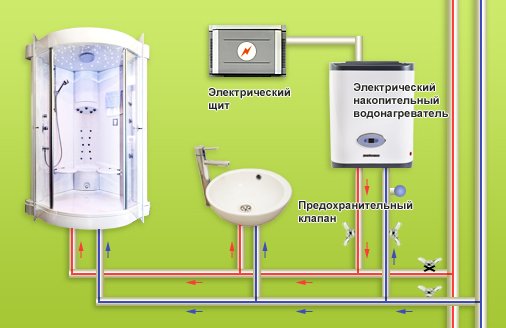

Схема установки
