Практично всі пральні машини, мають фронтальне завантаження, влаштовані однаково, незалежно від марок. Індезіт – найбільш масовий виробник на сучасному ринку, тому нас і зацікавило пристрій пральних машин індезіт.
Про особливості пральних машин автоматів
Зміст
- 1 Про особливості пральних машин автоматів
- 2 Основні вузли
- 3 Основні правила роботи
- 3.1 Особливості бака і барабана
- 4 нагрівається вода
- 4.1 Злив і набір води. Керуємо процесом
- 4.2 Детальніше про самому насосі
- 4.3 Електронний модуль для керування механізмами
- 5 додаткові деталі
- 6 Амортизатори, пружини і реле, інші доповнення
- 7 Про електродвигунах
Кожен пристрій забезпечується корпусом. Тут є металевий каркас з передньою панеллю. Додаткові елементи – стінка ззаду, кришка з підставою. Робочі вузли і механізми розташовуються всередині корпусу. Саме вони відповідають за виконання функцій, приписуваних агрегатів. LG та багато інших моделей того не виняток, це ж можна сказати і про пристрої пральній машинці індезіт, про який і піде мова далі.
Основні вузли
Конструкція складається не тільки основних, але й додаткових модулів. Головний принцип роботи – чітке взаємодія компонентів один з одним. Перерахуємо ряд вузлів, які присутні в конструкції будь-якої пральної машинки:
- електричний двигун;
- керуюча панель з підтримкою електронного модуля;
- схема включає тен, електричне обладнання до нього;
- амортизатори з пружинами;
- клапан, який відповідає за набір пральної рідини;
- зливний насос;
- корпус із задньою стінкою та кришкою у вигляді люка;
- вузол з підшипниками;
- барабан, бак.
Основні правила роботи
Будь-який пристрій LG забезпечується так званими баком. Жорстке з’єднання у нього з корпусом відсутня. Це зроблено для того, щоб уникнути сильних вібрацій. Знизу для підтримки знаходиться два амортизатора, а зверху – пружини. Корпус залишається нерухомим, хоча сама деталь коливається активно, коли все починає працювати.
Барабан пральної машинки LG розташовується всередині бака з кріпленням. Без підшипникових вузлів жодна конструкція працювати не буде. Через ремінну передачу електричний двигун починає обертатися разом з іншими частинами конструкції. У деяких моделях ставлять прямий привід.

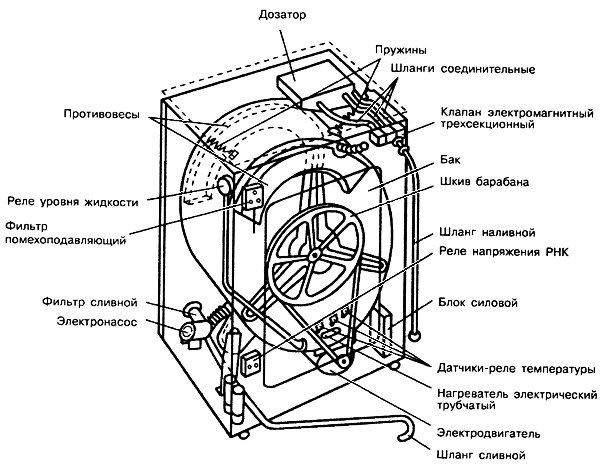

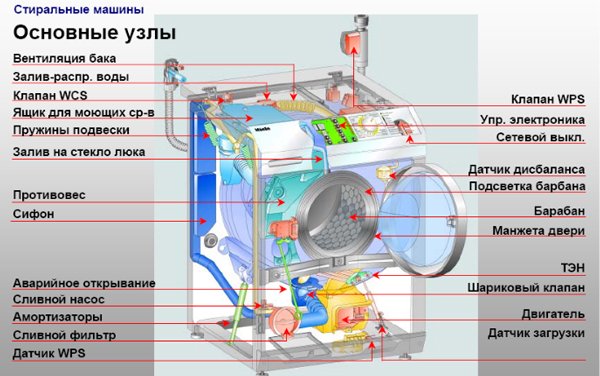

Креслення пристрою пральної машини

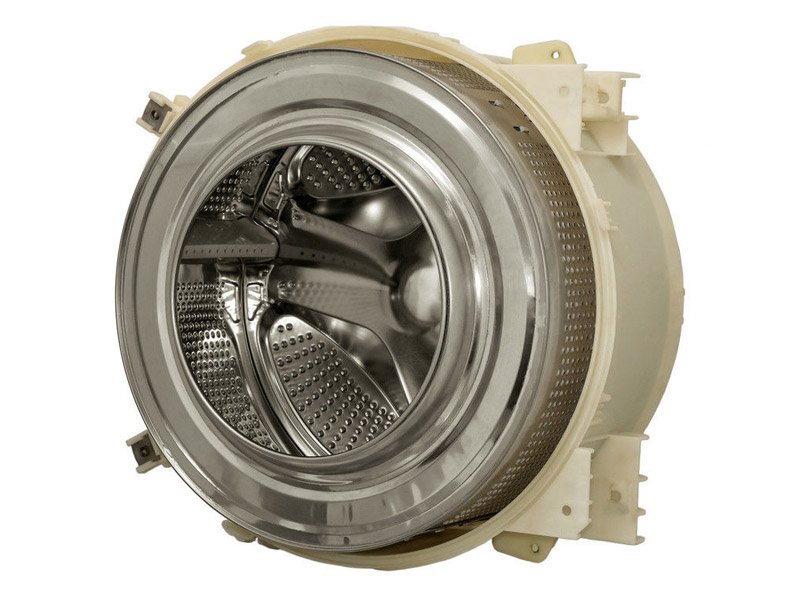

Особливості бака і барабана
Так називаються ємності, що відповідають за завантаження білизни в Індезіт. Спочатку вода подається в бак, а потім вона нагрівається до певної температури. Миючий засіб потрапляє в цю ж ємність. Для цього зазвичай використовуються отвори невеликого розміру. Таким чином, вода вступає в контакт з білизною. Це головний принцип LG і інших моделей.
Основний матеріал для виготовлення барабанів – нержавіюча сталь. Бак може бути ще і пластиковим. Це варіант з меншою вагою, більш доступний за ціною. Але недовговічність і крихкість для багатьох залишаються серйозними недоліками. Баки частіше розташовуються горизонтально, але бувають і похилими.
Пластиковий бак
Як нагрівається вода
За це відповідає спеціальний елемент, який називається тен. Він встановлюється зазвичай в нижній частині бака пральної машинки. 1800-2200 Вт середня потужність, на якому має працювати будь-яке сучасне нагрівальний пристрій. Якщо машинка споживає багато енергії, то з-за нагрівального елемента. І він виступає у конструкції «найслабшою ланкою».

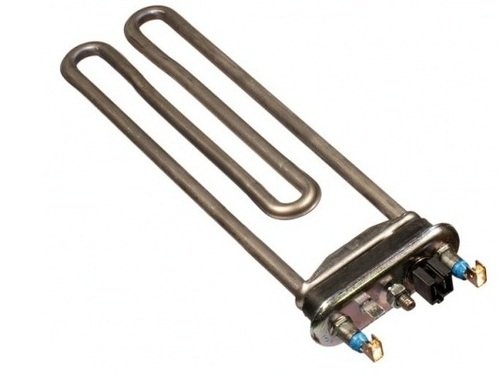

Тен
Колекторний двигун усередині барабана – найпоширеніший варіант. Але є й інші варіанти, принцип у них майже однаковий:
- безколекторні;
- асинхронні трифазні.
Більш ефективним вважається пристрій, де не використовуються ремені.

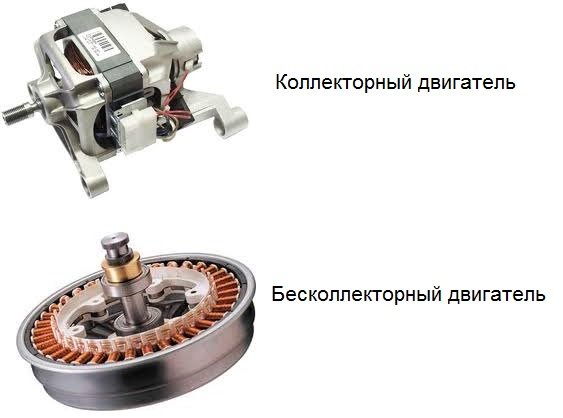

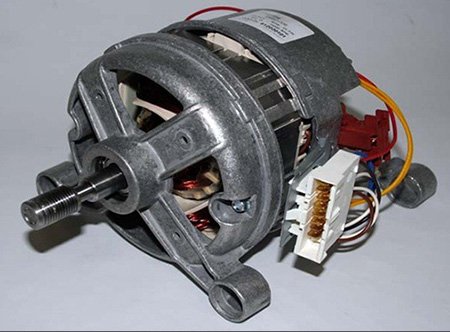

Двигун
Розташування двигуна в пральній машинці
Злив і набір води. Керуємо процесом
Сигнали машинці подає модуль управління, вони і допомагають керувати процесом набору води в пральній машині. У цьому процесі бере активну участь електромагнітний клапан. Заливний шланг, підключений до нього постійно.

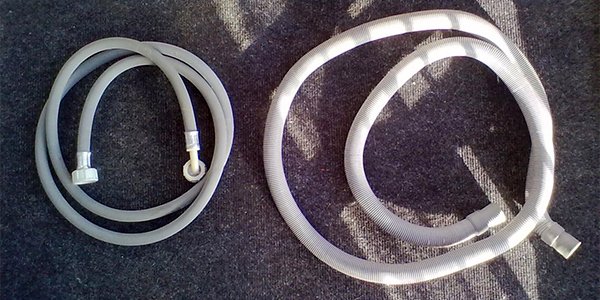

Шланги для зливу
Ще в пральній конструкції є електричний насос, який відповідає за злив води. Ця деталь ще отримала назву помпи. Керує цим процесом теж електронний модуль. За один робочий цикл прання вода зливається кілька разів. Спочатку після того, як закінчиться основне прання. А потім кожен раз після полоскання.

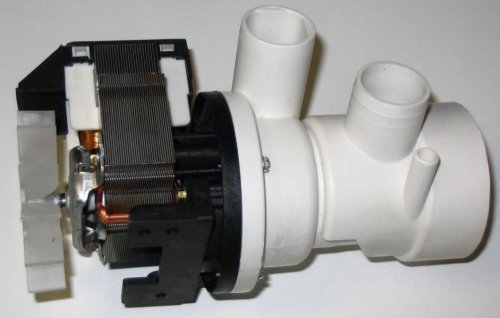

Зливний насос
Головне – щоб завжди був відкритий доступ до насоса, тому що його необхідно періодично чистити.
Детальніше про самому насосі
У більшості сучасних моделей, у тому числі, пристроях LG і Індезіт, являє собою різновид електричного двигуна з невеликою потужністю. Складається з крильчатки, насадженої на вал. Сама крильчатка розміщується всередині герметичного корпусу, забезпеченого двома патрубками. Один потрібен для забору води, а другий – для зливу. Це і є основний принцип.
Якими технічними характеристиками має:
- експлуатується у воді з температурою не більше 90 градусів;
- 1 метр – максимальний рівень підйому води;
- 20 літрів в хвилину – показник продуктивності;
- 160 Ом плюс мінус 5 відсотків – опір у обмотки;
- 30 Вт – показник номінальної потужності.
Вбудована тепловий захист потрібен для того, щоб електрична обмотка не була ушкоджена внаслідок перевантаження. Коли температура обмотки досягає 150 градусів, контакти розмикаються.
Електронний модуль для керування механізмами
Вся інформація про роботу пральної машини відображається на спеціальному цифровому індикаторі. На екрані висвічується код помилки, якщо є якась проблема.
Кожен виробник розробляє свої модулі для машинок. Бувають виключення з правил, але вони зустрічаються рідко. Існує умовний поділ на електронні модулі першого і другого покоління. Приводні двигуни найчастіше керуються електронними модулями першого покоління. Друге покоління відрізняється від інших моделей розширеним набором функцій.

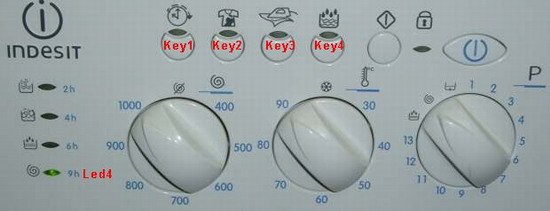

Індикатор
Деякі модулі можуть проводити тестування в системі, щоб виявляти можливі помилки для виправлення їх у подальшому. У машинах індикація помилок відбувається по-різному.
Є і так звані модулі третього покоління. Їх застосовують тільки для пральних машин, у яких команда апарат відсутній. Його функцію заміняють керуюча програма процесора, спеціальний селектор програм. Інформація відображається за допомогою світлодіодів, або РК екранів.
Про додаткові деталях
Противаги фронтального типу присутні лише у деяких моделей. Це потрібно, щоб компенсувати дисбаланс. Форма і матеріал, вага таких вставок можуть бути різними.

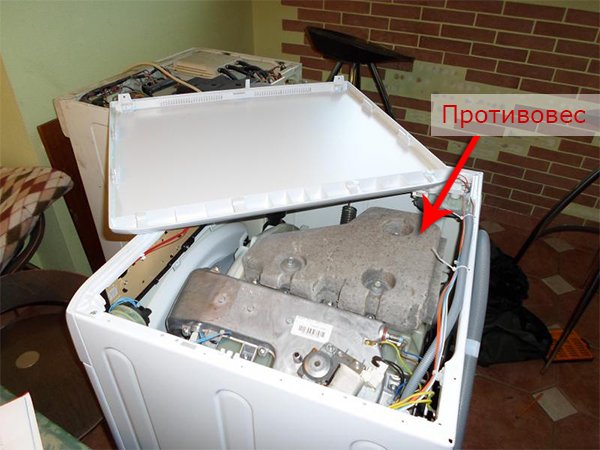

Противагу
Самі по собі противаги – це блоки з досить великою вагою. Вони можуть бути пластиковими або бетонними. Останні володіють серйозним недоліком – здатність руйнуватися і кришитися з часом. Але найчастіше серйозні проблеми виникають із-за кріплення на противагах. З-за них посадочне місце болтів руйнується.
Противага для избежаний вібрацій
Щоб крутний момент переходив від електродвигуна до барабану, потрібен спеціальний ремінь. Найчастіше для виготовлення таких деталей застосовують гуму. Але деякі виробники ставлять усередину машин ремені з поліуретану, неопрену і нейлону.
Приводні ремені випускаються в декількох різновидах:
- групи Z — ними забезпечується практично кожний пристрій з Росії;
- H — стоять у малогабаритних машинах;
- J — це схема для засобів з великими габаритами;
- 3 L — зустрічаються в зарубіжних аналогах. LG, наприклад.

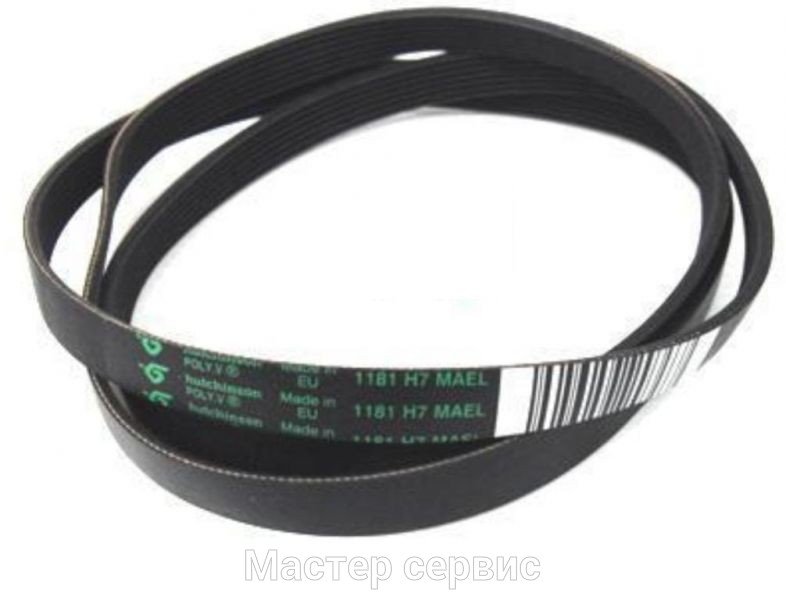

Ремінь приводний
На валу барабана закріплюється колесо, яке називають веденим шківом барабана. Воно теж бере участь у передачі руху ременя приводу. Діаметр даної конструкції визначає, яким буде максимальне число оборотів в машині під час роботи. Алюмінієві сплави – матеріали великої крихкості, з яких майже завжди відливають цей шків. Це стосується і моделей Ардо.
Амортизатори, пружини і реле, інші доповнення
Амортизатори потрібні, щоб гасити коливання, що виникають із-за баків. З підставою з’єднується одна із сторін. Інша сторона з’єднується з баком. Підшипники зношуються набагато швидше, якщо амортизатор несправний. Страждають і інші деталі з-за цієї проблеми. В результаті пошкоджується двигун під час роботи.

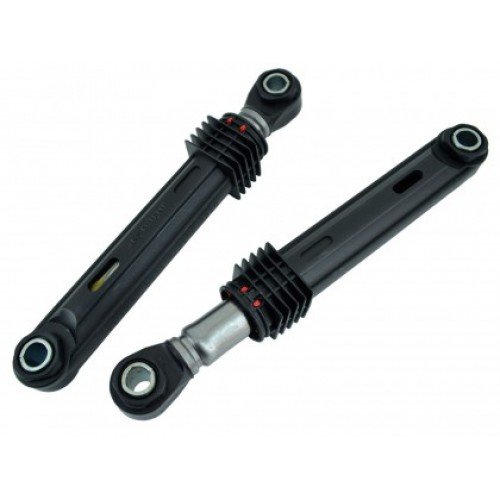

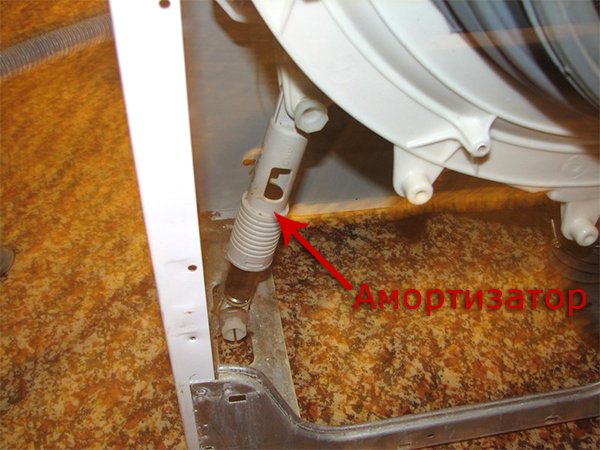

Амортизатори
Розташування амортизатора для пом’якшення вібрацій
Теплова енергія — те, у що перетворюються зворотно-поступальні руху поршнів. Перетворення відбувається всередині циліндра. Невисихаюче мастило з підвищеним тертям покриває прокладку амортизатора. Поворотна пружина відповідає за зворотний хід поршня.
Кріплення з пружинами також знаходиться вгорі. Корпус в пристрої і баки з’єднуються пружинами. Зазвичай воно складається з 2-4 пружин і амортизаторів. Головна їх завдання – компенсація вібрацій, що виникає всередині. Тому відповідним чином власники підбирають характеристики амортизаторів, рівень жорсткості для пружин.
Реле – пристрій, що відповідає за контроль рівня води. Виглядає воно як різновид короби циліндричної форми. Деталь забезпечується клемами, контактами-перемикачами. Від резервуара високого тиску до цієї частини йде трубка, окремо підводяться дроти.

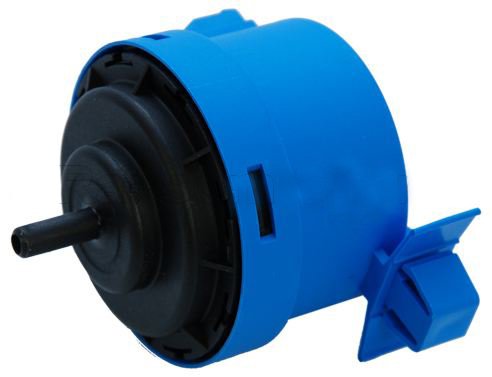

Реле рівня води (пресостат)
Про електродвигунах
В пральних машинах використовується декілька основних видів двигунів:
- трифазний кроковий — найрідкісніший. Їм забезпечуються машини Індезіт преміум класу;
- асинхронні трифазні — відрізняються роботою без додаткових шумів;
- колекторні — найпростіші моделі. Їх встановлюють в апаратурі економ-класу.
Види двигунів
Обороти в хвилину – головна характеристика для двигуна будь-якої пральної машинки, в тому числі Індезіт і LG. Саме вони допомагають зрозуміти, наскільки ефективно працює пристрій.
