Будь-який технічний прилад в ході його експлуатації піддається зносу як в цілому, так і в розрізі окремих компонентів. Не мине ця доля і підшипник для пральної машини, заміна якого збільшує строк корисного використання агрегату.
Чому підшипник грає настільки важливу роль, для чого потрібно його змінити? У процесі роботи пральної машини ці деталі приймають на себе все навантаження, забезпечуючи безперебійний процес качання і обертання при мінімальному опорі. Підшипник – частина опори конструкції. За рахунок фіксації і підтримки валу барабана розподіляється навантаження на інші складові механізму.
Види підшипників
Зміст
- 1 Види підшипників
- 2 Маркування підшипників
- 3 Передумови несправності
- 4 Інструменти для ремонту
- 5 Основні етапи заміни підшипників
- 5.1 Розбирання
- 5.2 Складання
- 6 Підсумок роботи по зміні підшипників
- 7 Індивідуальний підхід у ремонтних роботах різних моделей
У комплектації пральної машинки використовується два види підшипників:
- металеві — найбільш витребуваний вигляд завдяки невисокій вартості, застосовується в пральній машинці економ класу;
- пластикові пилозахисні, єдиний недолік яких – більш висока ціна в порівнянні з металевими. Має відмінні технічні характеристики, сопровожденные відмінною якістю. Характерна особливість будови – двошарова структура, що має металеву основу, покриту захисним пластиком.

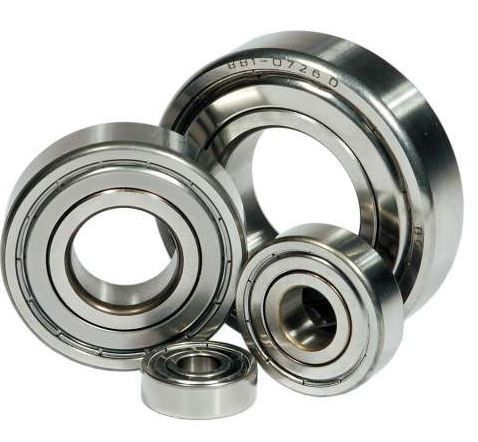

Металевий підшипник

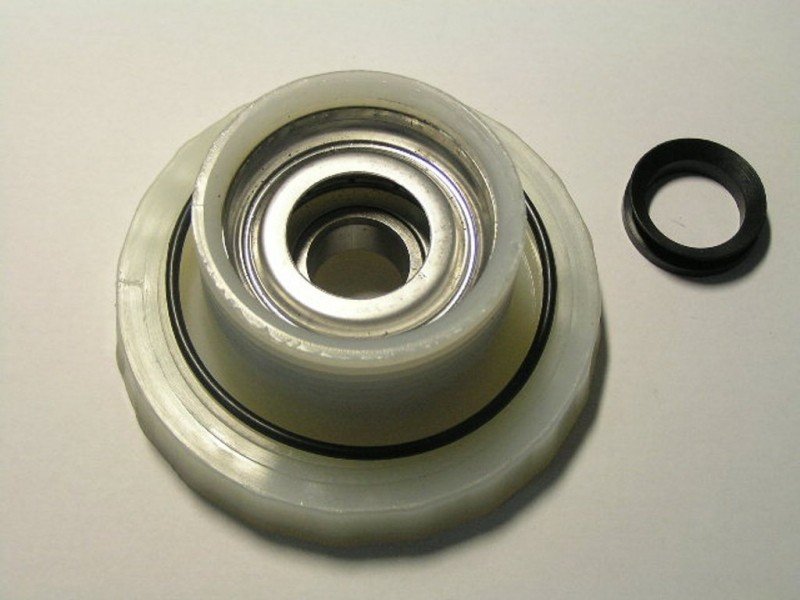

Пластиковий підшипник
Маркування підшипників
Розмірний ряд підшипників представлений маркуванням у межах 6202 ZZ — 6307-ZZ. Присутність значка ZZ характеризує підшипник пральної машинки, як металевий, безшумної роботи. Маркування підшипника кодами 6305-ZZ, 6205-ZZ, 6204-ZZ, 6203-ZZ вказує на максимальну популярність деталей, присутніх в комплектації пральної машини.
Конструкція окремих моделей передбачає комплектацію одним моноподшипником (замість звичних двох). Це монолітний двох рядний підшипник з маркуванням BA2B.
Відповідність розмірів і типів одне рядних радіальних підшипників
d — діаметр внутрішнього отвору, D — зовнішній діаметр, h — ширина.
Передумови несправності
Для діагностування зносу підшипника слід прислухатися до звуків, що виходять в процесі роботи пральної машинки, не чекаючи її поломки. Скреготня, шурхіт та аналогічні сторонні звуки символізують наявність несправностей в техніці і значить потрібна заміна. Передумовами їх появи може бути безліч факторів, найбільш поширений протікає сальник. Порушення його технічних параметрів призводить до розвитку корозійного процесу, що руйнує деталь.
При продовженні експлуатації несправної машини йде поступове руйнування причетних елементів: втулки, сальника, вала. Як наслідок, порушується рівень співвісності шківа двигуна і приводу. В області передньої сторони барабана спостерігається утворення специфічних борозенок. Така ситуація виникає в процесі робочого контакту внутрішніх площ бака. У цьому випадку необхідно припинити роботу техніки для безболісного усунення проблеми і замінити деталі.
Інструменти для ремонту
Для проведення процедури заміни підшипника необхідний повний розбір машини. В якому не обійтися без:
- плоскогубців;
- викруток (шлицевой і хрестової);
- спеціальних викруток, мають різноманітні насадки;
- круглогубців;
- набору ключів;
- зубила(тупого);
- гумового молотка;
- великого звичайного молотка.
В якості нових комплектуючих в спеціальних торгових точках купуються сальник і підшипники. Тепер для заміни все готово.
Основні етапи заміни підшипників
Початковий етап робіт передбачає демонтаж бака пральної машинки. Важливо: певна марка та модель технічного пристрою вимагає індивідуального підходу. Розглянемо процедуру заміни підшипників на прикладі пральної машини Самсунг. Витяг бака з корпусної частини вимагає попереднього розбору машини.
Розбирання
Щоб провести розбирання, потрібно:
- зняти верхню кришку — конструкцією моделі передбачено зняття передньої панелі при витяганні бака або ремонті тена. Для зняття передньої панелі з/машини самсунг необхідно зняття панелі керування з одночасним вилученням контейнера для мийних засобів. Під ним знаходяться два самореза, які необхідно викрутити, третій саморіз розташований на торці панелі. Після цього потрібно клацнути панель із знеструмленням проведення електронного модуля;

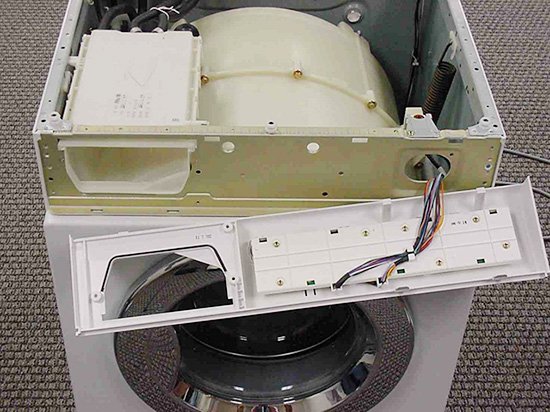

Зняття приладовій панелі
- відкручування шурупів, закріплюють передню панель. Спочатку знімається ущільнювальна манжета люка, потім потрібно зняти нижню пластикову панель (на передній стороні), де розташований фільтр системи зливу. Там же знаходяться нижні саморізи, закріплені на передній стороні панелі. Слідом за проведеною операцією підлягають вилученню верхні;
- зняття передньої панелі — дуже обережно, попередньо відключивши клему від замку блокування люка;

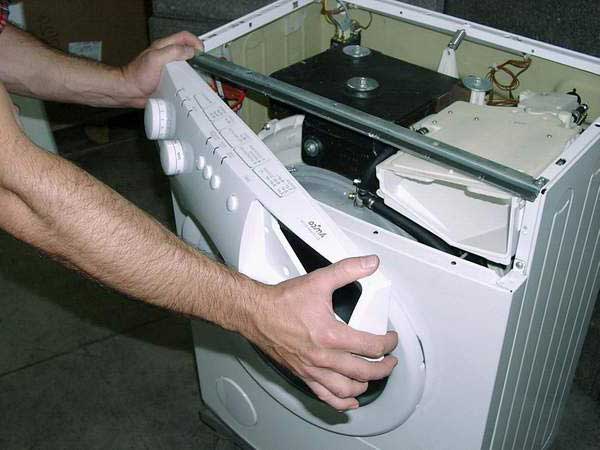

Розбираємо корпус
- знімання каркасної металевої основи, де встановлена електронна панель управління. Даному етапу передує зняття корпусної частини ємності для засипки прального порошку. Найбільш прийнятний варіант – одночасне зняття з клапаном, що відповідає за регулювання надходження води. Необхідність видалення підсилювача корпусу обумовлена наступним полегшенням процедури вилучення бака пральної машини Самсунг (без вилучення мотора). Бак і мотор знімаються і встановлюються з метою уникнення проблем з натяжки ременя (скрутні розташування і поза);
- далі поетапно знімаються з бака патрубки системи зливу, скручуються амортизатори, знімається електроніка з тена і двигуна. Окремо про амортизаторах: у більшій частині моделей пральних машинок Самсунг не передбачено відділення амортизаторів від корпусної частини машини, а після вилучення барабана вони діляться навпіл без порушення закладеної конструкції і визначальних функцій;
- витяг бака (за умови вимкнених проводків, патрубків та ін.). Бак знімається з пружин і акуратно поміщається на заздалегідь підготовлену поверхню. Деталі, що перешкоджають розбиранні бака, відкручуються і знімаються (мотор, шків привода барабана);

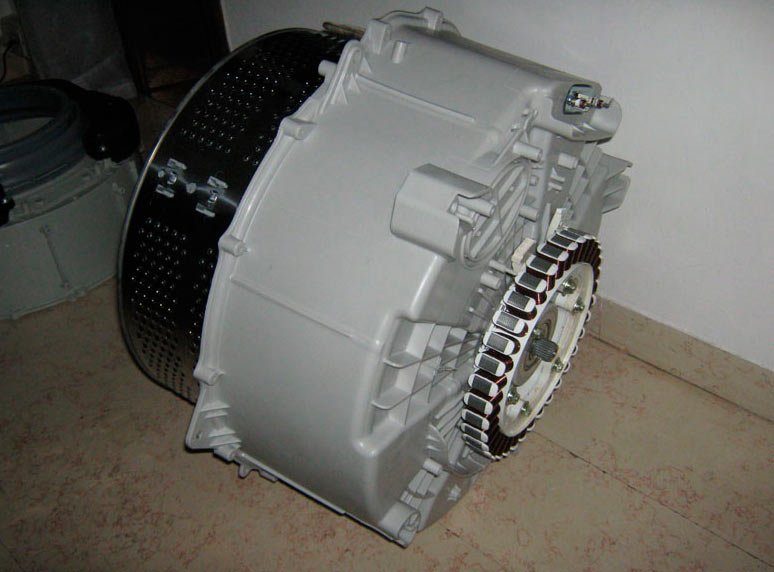

Знятий бак
- зняття кріпильних скоб, що з’єднують обидві частини бака. Спочатку відзначаються місця їх первісної установки, потім вищолкують скоби, розділяючи бак на дві половини. Слідом йде витяг барабана через задню кришку бака. Знімачі допомагають зняти підшипники, або їх залишки;

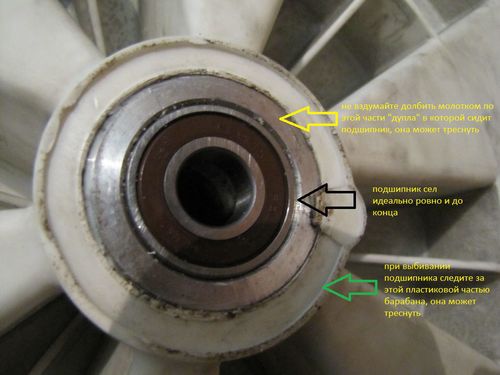

- процес очищення місця встановлення підшипників, сальника, барабанного валу. Тут необхідно уважно поставитися до стану поверхні вала і поглибленням для підшипника і сальника на присутність силових пошкоджень. Якщо вал не піддається механічному впливу, на посадці відсутні нерівності і западини, пластик не супроводжений тріщинами, можна пресувати підшипники з сальником. Сальник набивається мастилом, вал змащується. Заміна підшипників закінчена, барабан повертається на своє робоче місце (задня половина баку);
Всі процеси слід проводити дуже акуратно
- ретельному очищенню піддається гумове ущільнення на стику половинок бака, потім проводиться ущільнення стику з допомогою силіконового герметика, що сприяє запобіганню протікань води;
- після проведених операцій встановлюється передня кришка бака і фіксуються скоби.
Збірка
Комплектація проводиться в зворотній послідовності. Спочатку до баку приєднуються амортизатори, слідом – мотор. На валу барабана встановлюється шків, регулюється натяжкою ремінь. Завдяки пружинам бак наводиться в підвішений стан, фіксуються амортизатори. Далі потрібно підключити патрубки водного зливу, до елементу нагріву і датчика температури води — електричну проводку. Встановлюються вантаж, відсік для прального порошку, проводиться кріплення клапанів надходження води з підключенням дротів. Необхідно пам’ятати про підключення трубки датчика рівнів води.

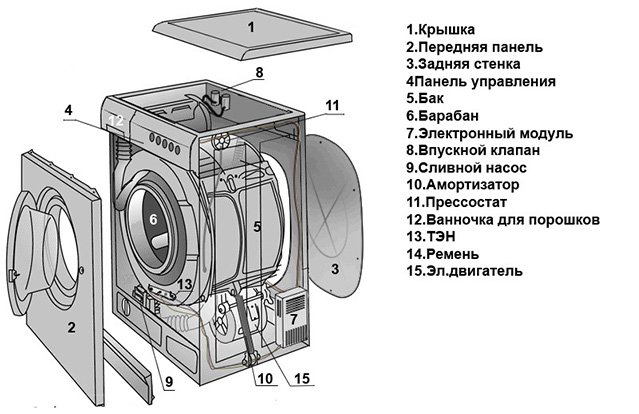

Схема розбирання пральної машини
По закінченні робіт по підключенню замку йде установка панелі передньої частини, за якої монтується ущільнювач люка. Останнім етапом йде підключення електроніки до проводці і установка панелі управління. Піддається перевірці готовність до робочого процесу, відсутність патьоків води. При позитивному результаті прикручуються і защипуються панелі і кришки.
До відома споживачів, дана методика застосовується у разі заміни нагрівач (тен) у пральних машинах Самсунг з однією різницею: бак в цьому випадку не витягується.
Підсумок роботи по зміні підшипників
Пральний агрегат налаштований на штатний режим роботи, процес без домішки додаткових шумів. Економія витрат представлена нижче.
У підсумку, заміна підшипників зажадала всього лише 350 рублів сімейного бюджету.
Індивідуальний підхід в ремонтних роботах різних моделей
З різноманіття вироблених ремонтних робіт з пральними машинами заміна підшипників визнана однією з найбільш трудомістких операцій. Різноманітні типи техніки вимагають персонального підходу, застосування грамотного алгоритму. На кожен конкретний випадок – індивідуальне рішення.
Часто доводиться піддавати повноцінної кваліфікованої розбиранні пральний агрегат. Витягуються бак та барабан з каркаса конструкції. Ця операція обов’язкова для моделей, що мають в комплектації пластикові баки.
Окремо варто виділити пральні машини, баки яких не підлягають розбиранню. У таких моделях поміняти підшипник, можливе, лише при розрізуванні бака з подальшим з’єднанням його складових за допомогою паяльної лампи. Подібна процедура можлива і здійсненна лише професіоналами високої кваліфікації.
Остання порада по експлуатації. Для продовження безвідмовного терміну служби своєї домашньої помічниці необхідно проводити її встановлення за рівнем і періодично контролювати її стан. Вібрація в процесі роботи сприяє зсуву з місця початкової установки.
