Для опалення приміщень, зокрема ванної кімнати, в будинку все частіше використовується система теплих підлог. До найбільш затребуваним видів можна віднести електричні і водяні конструкції теплих підлог. Останні мають ряд переваг, наприклад, високий рівень безпеки для здоров’я, відсутність випромінювання, порівняно низька вартість установки. Крім того, допомога професіоналів у монтажі теплих водяних підлог і укладання труб зовсім необов’язкова. Якщо дотримуватися певних інструкцій, тепла підлога своїми руками зробити цілком реально. Так можна не тільки придбати досвід, але і заощадити значну суму грошей. Для початку варто розібратися, що з себе представляє водяна підлога, з чого робити перший крок, чи потрібно складати проект?
Теплий пол і фінішне покриття
Зміст
- 1 Тепла підлога і фінішне покриття
- 2 Способи установки
- 3 Використовувані види труб
- 4 Розрахунок і проектування
- 5 Пиріг теплої підлоги
- 6 Колекторний шафа
- 7 Пристрій регулювання температури
- 8 Монтаж теплої підлоги
- 8.1 Гідроізоляція та утеплення
- 8.2 Демпферна стрічка
- 8.3 Армування
- 8.4 Методи фіксації труб
- 8.5 Укладання труб і перевірки системи
- 8.6 Підключення контурів
- 8.7 Опресовування
- 8.8 Стяжка теплої підлоги
- 8.9 Деформаційні шви
- 8.10 Тріщини на стяжці
- 8.11 Розчин для стяжки
- 9 Монтаж на дерев’яну підлогу
- 10 Ціни на водяна тепла підлога
Ідеальним варіантом покриття для теплого водяного статі стане плитка або керамограніт і пов’язано це з певними характеристиками цих матеріалів:
- міцність і довговічність;
- вони не виділяють шкідливих речовин при нагріванні;
- мають високу теплоємність і швидко нагріваються.
Але при бажанні тепла підлога можна облаштувати під ламінат, лінолеум, ПВХ плитку і навіть ковролін.

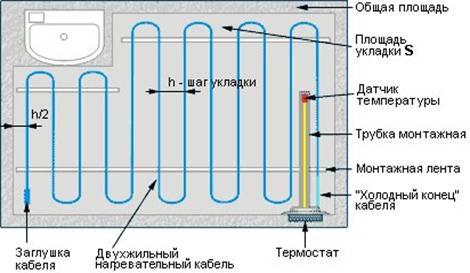

Схема пристрою поверхні теплої підлоги
Способи установки
Монтаж водяної теплої підлоги може проводитися одним з доступних способів:
- бетонна стяжка — заливка повинна бути виконана не менш ніж 3 см над трубами;
- укладання труб в заздалегідь підготовлені пази пінополістиролу. Після укладання труб проводиться стяжка;
- укладання в дерев’яні пази — найчастіше використовується в дерев’яних будинках з підлогою з дерева.

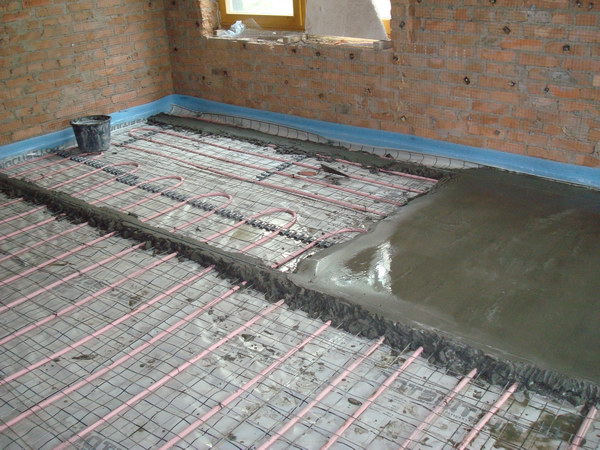

Укладання теплої підлоги під бетонну стяжку
Укладання труб теплої підлоги дерев’яні пази

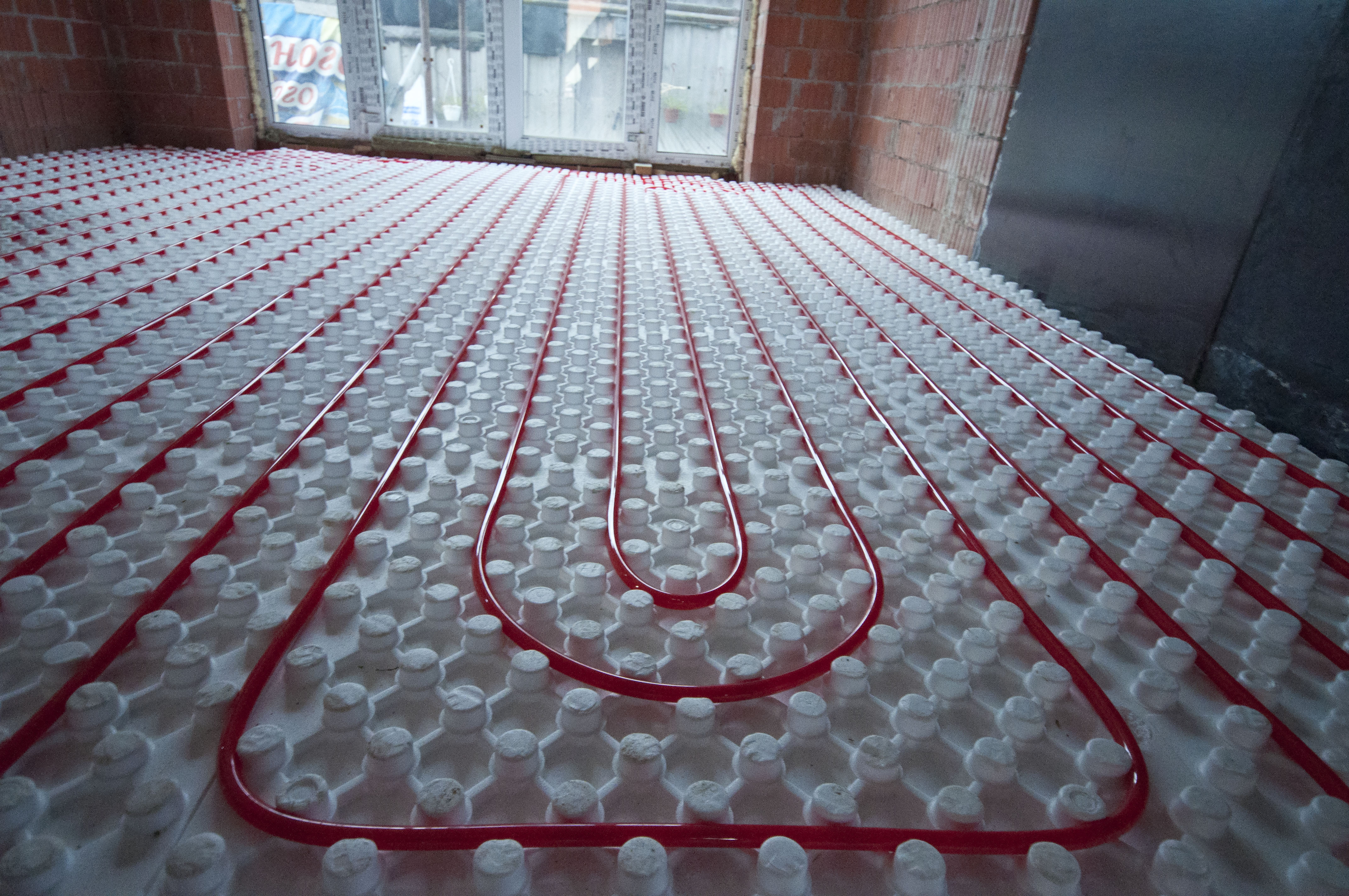

Укладання труб теплої підлоги в пази пінополістиролу
Використовувані види труб
Труби продаються в мотках, обов’язково повинні мати позначку «для опалення». Це гарантує витримку температури до 95 °С і тиску до 10 бар. Оптимальний діаметр становить 20 мм. Як правило, на вибір пропонують металопластикові або поліпропіленові. Останні мають тенденцію до лінійного розширення при нагріванні. Знизити цей показник може армування скловолокном. Максимальна величина довжини контуру труб для ванної або іншої кімнати — 90 метрів. Але краще не перевищувати витрата у 60 м. Якщо площа дуже велика, то складаючи проект краще розрахувати кількість окремих контурів. За умови, що довжина кожного не перевищить 60 метрів.

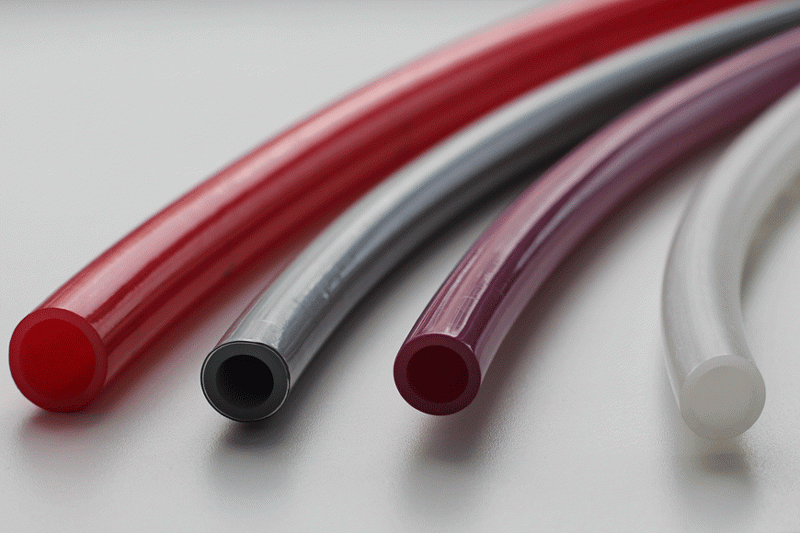

Труби для водяної теплої підлоги

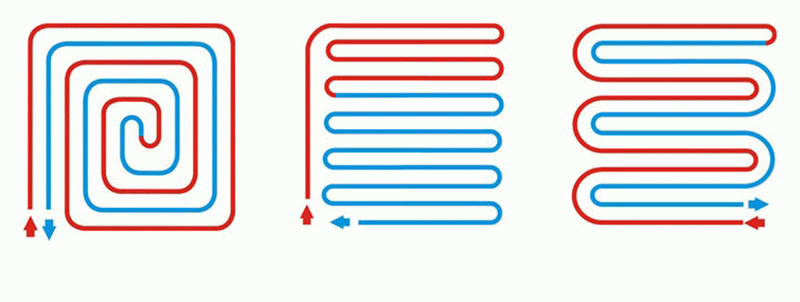

Укладання труб для теплої водяної підлоги здійснюється за схемою:
- равлик або спіраль — ідеально підходить для великого приміщення, сприяє рівномірному прогріванню. Труби вкладаються з центру по спіралі, один до одного паралельно;
- змійка — часто використовується для маленьких приміщень. На початку контуру буде найвища температура, тому укладання починається від стіни з вікном;
- подвійна змійка — оптимально для приміщень за величиною середнього розміру. Особливість полягає в тому, що укладання гарячої труби здійснюється паралельно з обратку, що дозволяє рівномірно розподілити тепло.
Кожна стикування труб несе в собі небезпека протікання. Тому чим рідше вони будуть, тим менше вірогідність демонтажу підлоги в найближчі роки. Якщо дозволяють умови, правильно робити з’єднання тільки на виході і на вході до котла.
Кріплення труб до армованої основи здійснюється за допомогою кріпильних стрічок, кліпс або дроту через кожен метр. Щоб мінімізувати ризик течі, труби не повинні зістиковуватися на вигинах. Коли укладання закінчена, їх можна підключити до водонагревательному котла.
Розрахунок і проектування
Щоб досягти максимальної ефективності та безперебійної роботи опалювальної системи в майбутньому, оптимально довірити проект фахівцям. Зважаючи на відсутність досвіду, зробити проект самостійно буде досить складно. Розрахунок труби для теплої підлоги ванної залежить від:
- діаметра і матеріалу, з якого вони зроблені;
- потужності котла, нагріваючого воду;
- якості обраної теплоізоляції;
- площі приміщення, де монтується система;
- матеріалу стін і перекриттів.
За допомогою спеціальної програми повинна бути складена схема для визначення рівня тепловтрати. Результат може коливатися від 40 до 300 Вт/м2. Високий показник говорить про велику втрату тепла. При таких умовах не більше 15 см повинен становити крок між трубами. Якщо ж в приміщенні товсті, теплі стіни і якісні вікна без щілин, підсумок розрахунків буде мінімальний. Тоді крок між трубами може бути збільшений до 30 див.
Варіант розрахунку теплої підлоги
Якщо в кімнаті є ділянки, де незмінно буде стояти важка меблі та сантехніка, у випадку утеплення ванній, то необхідності проводити під ними труби немає. Що також впливає на проект і схеми монтажу майбутнього теплої водяної підлоги.
Суцільний ділянку контуру труб може складати не більше 40 м2. Перевищення рекомендованої площі неминуче призведе до розтріскування стяжки. Причиною тому є велика теплова навантаження.

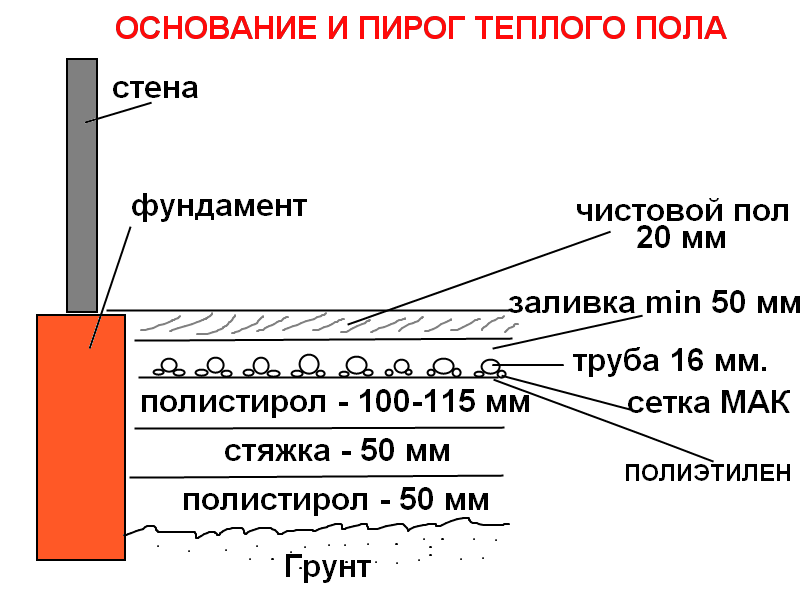

Пиріг теплої підлоги
Пиріг теплого водяного статі виглядає так:
- якщо під підлогою знаходиться грунт ущільнений пісок до 7 см, близько 10 см щебеню, розмір гранул якого повинен становити не менше 30 мм, плівка з поліетилену та чорнова стяжка. У тому випадку, якщо утеплювати кімната розташована вище першого поверху, першим шаром пирога є плита перекриття;
- обмазувальна або обклеювальна гідроізоляція;
- індивідуально прорахований шар теплоізоляції, а також ізоляція з додаванням фольги для запобігання віддачі тепла вниз;
- армована стяжка, на яку будуть укладатися труби;
- поліпропіленові, поліетиленові або металопластикові труби;
- залежно від обраного виду монтажу наступний крок — бетонна стяжка або дерев’яні, полістирольні конструкції;
- остаточне підлогове покриття.

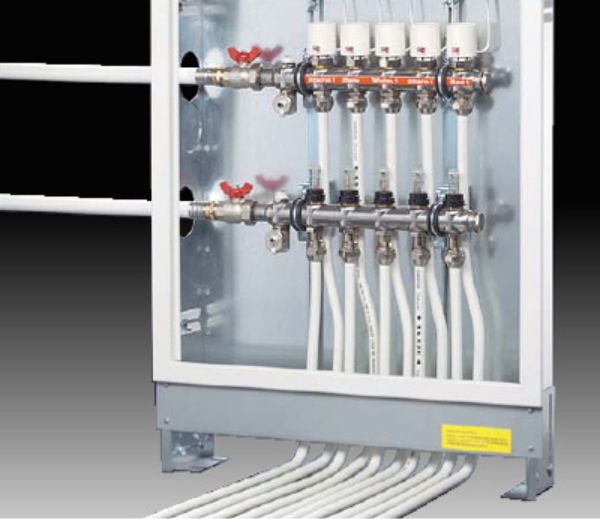

Колекторний шафа
Є першим елементом схеми складання системи. Встановлюється на стіні опалювального приміщення, бажано в центрі. Основне завдання — забезпечити циркуляцію гарячої та холодної води. Забезпечується це за рахунок двох приєднаних до нього труб: подаючої і зворотної. Подає, вона ж гаряча, відповідає за надходження тепла по контуру. Пройшовши весь шлях, вода остигає і по зворотній трубі направляється назад в котел для нагрівання. Насос для теплої водяної підлоги повинен бути вбудований в колекторний шафа, він регулює циркуляцію води до котла і назад. Рідко, але трапляються моделі, в яких не використовується насос для теплої підлоги, тоді в проект слід включити покупку насоса, щоб конструкція була повною.
Колектор в системі водяного статі
На звороті колектора обов’язково повинні бути повітря отводчик і зливний кран. Колектор може бути оснащений тільки звичайними запірними клапанами чи в нього буде вбудований регулювальний змішувач. Останній буде значно дорожче.
У колектором шафі з’єднуються подає і поворотна труби від котла з трубами системи водяної теплої підлоги
За функцію змішування гарячої і холодної води із зворотного контуру відповідає термостатичний змішувач. Буває змішувач різних видів:
- двоходовий змішувач — звичайно в розмірі двох штук встановлюються на подаючій і зворотній трубі;
- триходовий змішувач, оснащений електричним приводом. Встановлюється такий змішувач на виході з котла;
- змішувач з механічним приводом.

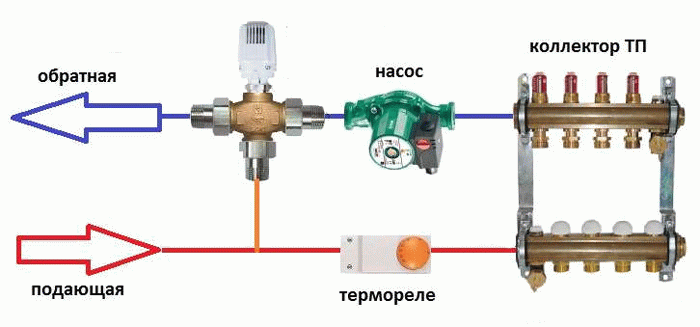

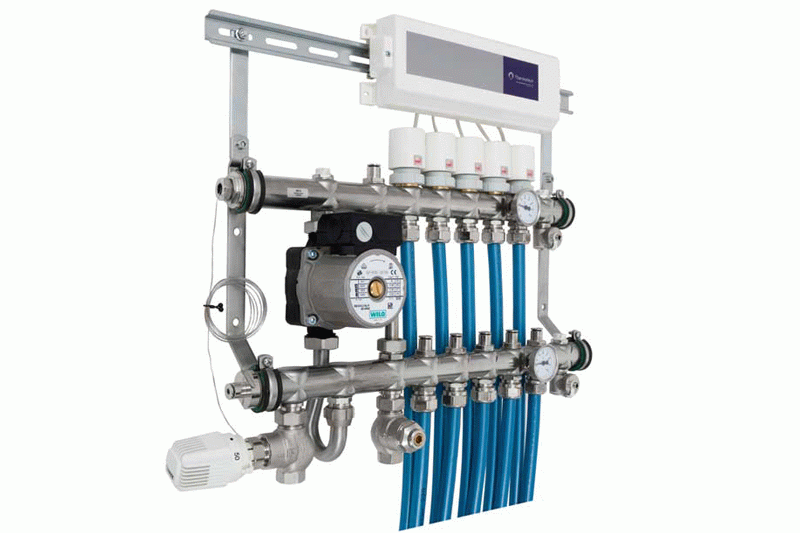

Приклад підключення колектора теплої підлоги
Який змішувач з представлених варіантів відрізняється не тільки функціональністю, але і ціною. Купити дорогий змішувач може не кожен. Але така покупка буде виправдана гарантією та якістю.
Пристрій регулювання температури
Для автоматизації та спрощення роботи опалювальної системи теплої підлоги використовують сервоприводи і термостат. Дані елементи мають прямий взаємозв’язок. Пристрій термостат керує і контролює, сервопривід отримує команду і виконує. Сервопривід відповідає за функцію — контролювати запуск кількості гарячої води, поступаемой в контур, встановлюється сервопривід на гребінці подачі води, а контролювати це буде сервопривід.
Терморегулятор для теплої підлоги може контролювати температурний режим не тільки води, але і повітря. На самому пристрої слід поставити потрібну кількість градусів. При надмірному нагріванні або охолодженні термостат буде подавати команду, а сервопривід скорочувати або збільшувати подачу теплоносія, регулюючи тим самим температуру. Так рівень тепла завжди буде знаходитися в одному режимі, а контролювати його буде термостат.
Термостат
Регулятори, представлені на ринку, відрізняються між собою не тільки способом управління, але і ціною. Кожен пристрій має ряд переваг.
Монтаж теплої підлоги
Щоб зробити теплий водяна підлога своїми руками, в першу чергу, необхідно повністю зняти старе покриття до грунту або плити перекриття. Після того як колишня стяжка буде демонтована слід видалити весь сміття, будівельний пил, сторонні матеріали. Вирівняти поверхню можна з допомогою спеціальних вирівнюючих сумішей. Якщо утеплювати кімната знаходиться вище першого поверху, буде вирівнюватися плита перекриття. Нерідко після демонтажу підлоги на ній залишаються дрібні щілини, відколи, які підлягають усуненню. За умови, що підставою є грунт, вирівнююча суміш буде наноситися як чорнова стяжка. Робити такий розчин можна з цементу або гіпсу. Далі, слід ряд обов’язкових процесів для теплої водяної підлоги.

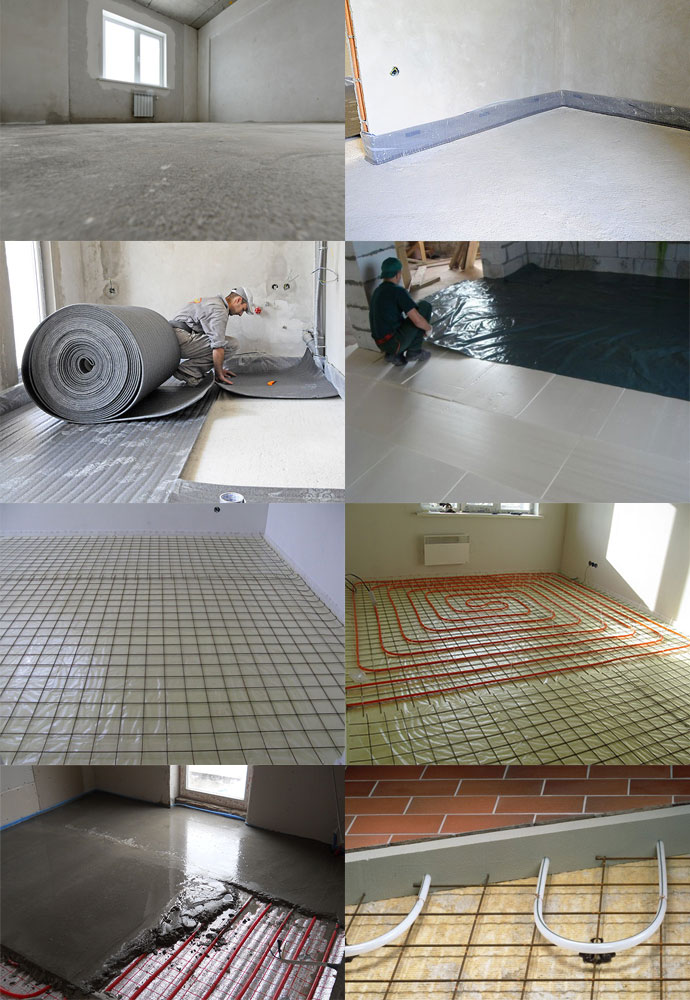

Етапи монтажу теплої водяної підлоги
Гідроізоляція та утеплення
Наступний крок — покриття гідроізоляційних і теплоізоляційних шарами. Для останнього можна підібрати мінеральну вату, піноплекс, пінополістирол або спеціальні мати або матеріали для водяної підлоги. Гідроізоляція дозволяє уникнути поглинання вологи, а теплоізоляція затримує тепло, не дозволяючи йому йти в грунт або на нижній поверх. В якості компенсації розширення чорнової стяжки, яке відбувається із-за частого перепаду температур, по всьому периметру слід розподілити демпферну стрічку. Будь-який проект передбачає оптимальну ширину — 15 див.

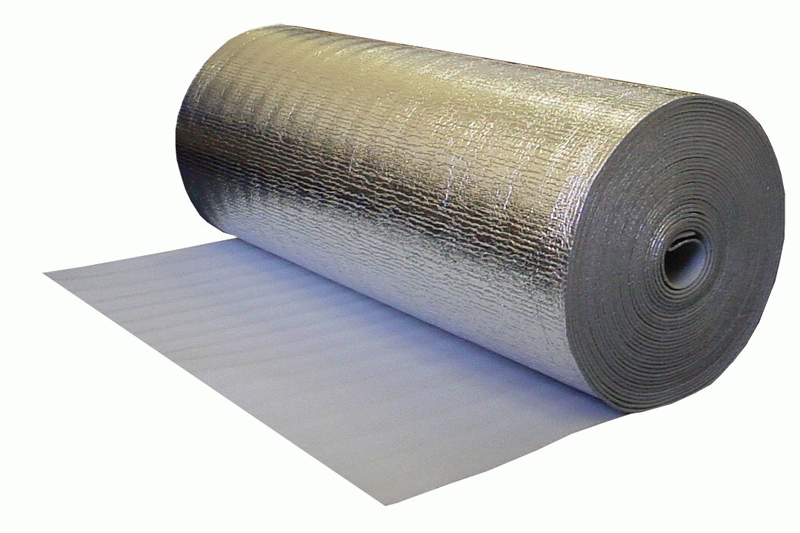

Варіант для теплоізоляції
Демпферна стрічка
Можна придбати вже готову демпферну стрічку, яку слід приклеїти по периметру кімнати. Найчастіше товщина цього матеріалу складає від 5 до 8 мм, а висота – від 10 до 15 див.
Висота стрічки обов’язково повинна бути вище рівня заливки, у разі надлишків їх легко обрізати звичайним ножем. Якщо ви проводите роботи самостійно, то стрічку найкраще приклеїти або по можливості закріпити саморізами. Установка дуже проста і особливих труднощів не викличе.

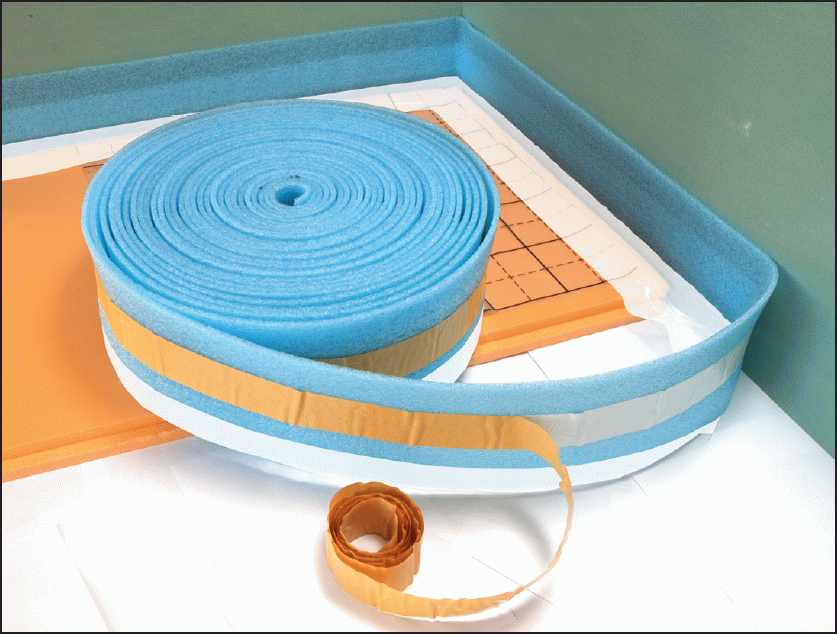

Демпферна стрічка
Армування
На утеплювач укладається перший шар арматурної сітки, до якої згодом будуть кріпитися контури, розподіляють тепло по поверхні підлоги. Для кріплення шматків сітки один з одним використовується звичайна дріт. З допомогою нейлонових хомутів здійснюється кріплення труб до сітки.
Вибирати сітку стоїть таким чином, щоб діаметр прутиків був 4-5 мм, а комірки потрібно вибирати з урахуванням кроку укладання труб, щоб їх було зручно кріпити.

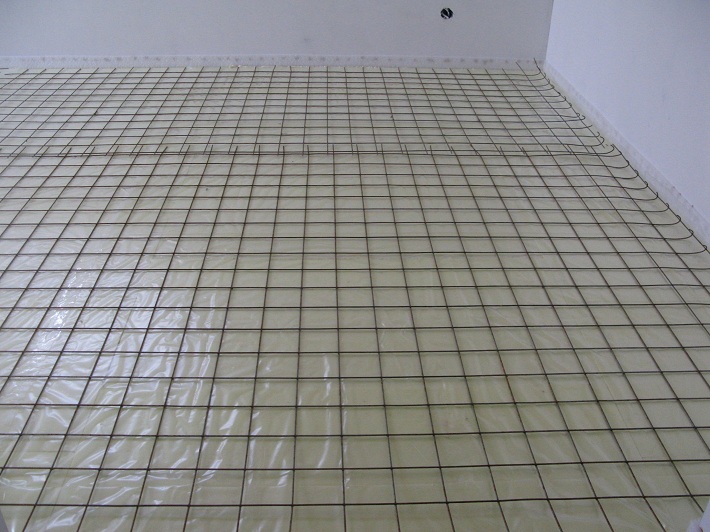

Армування підлоги
Методи фіксації труб
Укладати теплий водяний підлогу можна одним з доступних способів:
- поліамідний стягуючий хомут — потрібно близько 2 штук на 1 метр;
- кріпильна сталевий дріт — витрата такий же, як і стягуючого хомута з поліаміду;
- степлер і фіксатори — потрібно 2 фіксатора на кожен метр;
- фіксуючий трак — являє собою прикріплюється до підлоги планку з ПВХ;
- мати з полістиролу — труба укладається посеред канавок;
- розподільна пластина з алюмінію.

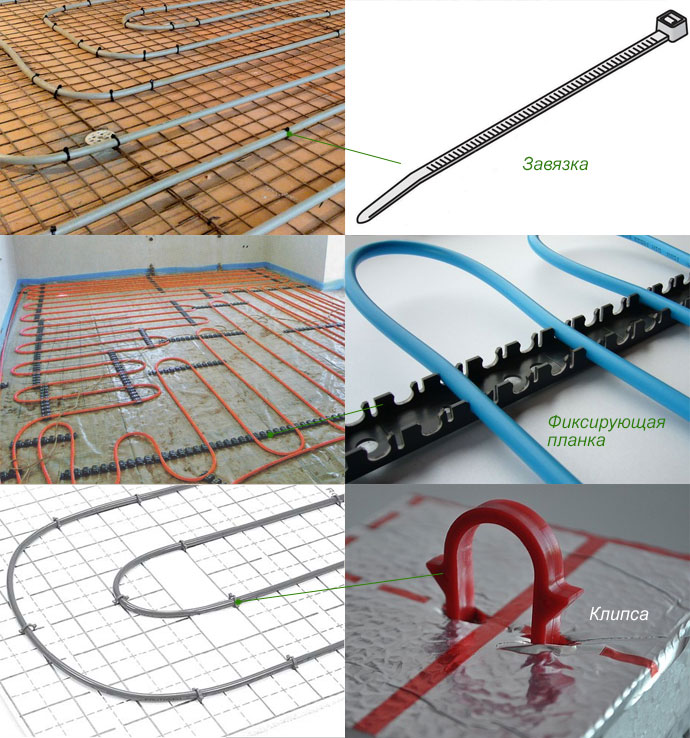

Варіанти кріплення труб теплої підлоги

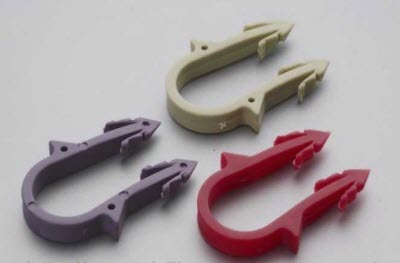

Кріплення для труб

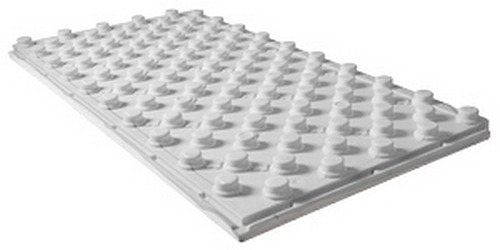

Пінополістирольний мат для укладання труб теплої підлоги
Укладання труб і перевірки системи
Перш ніж робити укладання труб, необхідно зробити конструкцію, яка буде їх фіксувати. Це армована сітка з осередками 1,5 х 1,5 див. Зроблено з дроту діаметром не більше 5 мм Спеціальна пластикова стяжка ідеально підійде для кріплення труб до сітки. При відсутності такої, можна використовувати кліпси, смуги для кріплення. Крок не повинен перевищувати 1 м. Коли установка буде завершена, можна починати укладання труб згідно заздалегідь складеної схеми. Вони можуть бути розташовані у формі спіралі, змійки або подвійний змійки. Залежить від того, як складено проект. Щоб розрахувати витрати слід врахувати величину ванної кімнати і крок між трубами.
Зважаючи на збільшення тепловтрати біля зовнішніх стін, крок труб у цих місцях слід зменшити. В іншому випадку може бути спровоковано зниження тиску у всій системі.
Схеми укладання водяної теплої підлоги
По закінченні робіт і перед тим як буде зроблена фінішна стяжка, конструкція повинна бути перевірена на міцність. Для цього рекомендується зробити запуск води під тиском більше звичайного, але не перевищуючи показник в 0,6 МПа. Через півгодини показник має знизитися до позначки 0,06 МПа. Ще через дві години до 0,02 МПа. Вказані цифри є максимальним порогом. Результат може перевершувати їх, але ні в якому разі не бути менше. Після чого, використовуючи змішувач, тиск відрегулювати до звичайного і залишити систему в робочому стані на добу. Температура повинна залишатися незмінною. Якщо після закінчення 24 годин не сталося яких би то не було казусів, можна остаточно заливати підлогу. Це може бути бетонна стяжка або покриття полістирольними плитами.
Підключення контурів
Найчастіше контури підключаються через розподільний вузол, що виконує ряд корисних функцій, серед яких підвищення тиску в системі, регулювання температури, комбінування спільно з радіаторами.
Розрізняється декілька можливих схем підключення до котла:
- з ручним регулюванням;
- з погодної автоматикою;
- авторегулювання за допомогою датчиків і сервоприводів.
Для з’єднання труб використовуються затискні фітинги «евроконусы».

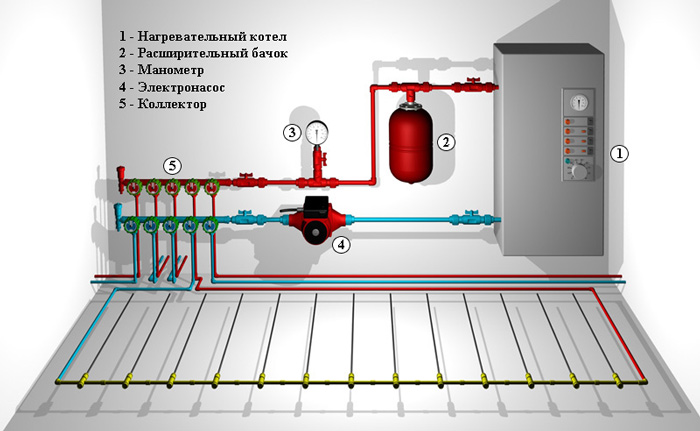

Схема — приклад підключення водяної теплої підлоги
Опресовування
Після установки всіх контурів слід обов’язковий процес пневматичного випробування системи на герметичність. У цьому допоможе опресовування, проведена з допомогою компрессовки.
Для випробування потрібно побутової компресор з тиском понад 6 бар. Після того, як тиск досягне 4 бар, компресор потрібно залишити в такому стані до самого запуску системи. При такому способі легко помітити навіть найменшу розгерметизацію і тоді її можна вчасно усунути, щоб уникнути проблем у подальшому.
Стяжка підлоги
В залежності від планованого виду підлогового покриття товщина бетонного шару може коливатися. Розрахувати його нескладно. Під плитку необхідно залити шар не менше 4-5 см, а під лінолеум або ламінат достатньо 1,5—2 див. Причому в цьому випадку фахівці настійно рекомендують розташувати ще одну армовану сітку зверху, як укріплення конструкції. Бетонна стяжка повинна здійснюватися при включеній системі, під тиском. Цемент, який використовується в цьому шарі, повинен бути марки не нижче 300. Термін сушіння становить не менше 28 днів. Чим більше витрата розчину і товщі шар, тим більше часу піде на висихання. Тільки після цього можна зайнятися фінішним покриттям.

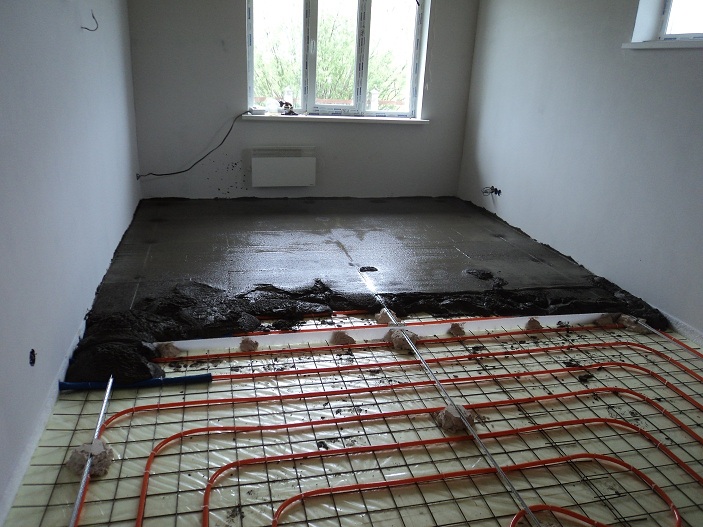

Стяжка
Для тих, хто не може або не сприймає чекати майже місяць до закінчення робіт, бетонна заливка може бути замінена настильний покриттям. Зробити теплу підлогу своїми руками буде ще простіше. В таких умовах після укладання труб необхідно зробити підкладку під фінішний підлогу. Картон або спінений поліетилен підійде в тому випадку, якщо планується покриття ламінатом. Під лінолеум або плитку монтуються спеціальна конструкція з цементно-стружкові плити.
Деформаційні шви
З-за відсутності або неправильного положення температурних зазорів може відбутися руйнування стяжки у ванній. Щоб цього не сталося необхідні усадочні шви. Робляться вони в наступних випадках:
- у приміщенні площею понад 30 кв м;
- якщо стіни в довжину більше 8 метрів;
- якщо довжина і ширина приміщення розрізняється більш ніж у два рази;
- приміщення відрізняється изгибистой формою.

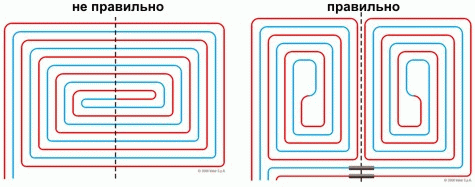

Деформаційні шви — правильне укладання теплої підлоги
Щоб зробити такий шов, по периметру укладається демпферна стрічка, а арматурна сітка на місці шва розділяється. Верхня частина шва, який повинен бути в основі товщиною 10 мм, обробляється герметиком.
Якщо через деформаційні шви проходять труби, то класти їх потрібно обов’язково в гофрованій трубі.
Тріщини на стяжці
Після висихання на стяжці можуть виникнути тріщини, а трапляється це з ряду причин:
- низька щільність утеплювального матеріалу;
- погане ущільнення використовуваного розчину;
- відсутність пластифікаторів;
- велика товщина стяжки;
- швидке висихання бетонної суміші;
- відсутність усадочних швів;
- недотримання пропорцій при приготуванні розчину.

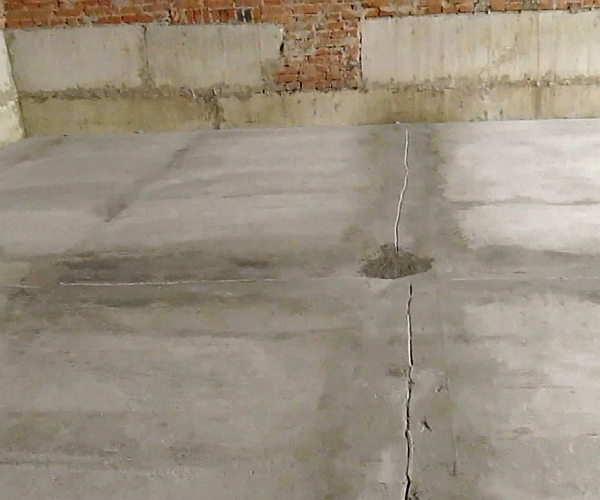

Наслідки неправильного укладання стяжки — це тріщини
Щоб не допустити виникнення тріщин, потрібно:
- використовувати утеплювач щільністю понад 35-40 км на м куб;
- додавати в розчин для стяжки фібру і пластифікатор;
- у великих кімнатах не обійтися без усадочних швів;
- накривати бетон поліетиленовою плівкою, щоб він не занадто швидко висихав.
Розчин для стяжки
Для приготування розчину стяжки теплого водяного статі не обійтися без пластифікатора, тільки він обов’язково повинен бути не повітровтягувальних. Щоб зробити хороший розчин, слід дотримуватися таких пропорцій.
Використавши 10 л цементу, ви отримаєте 41 літр розчину.
Монтаж на дерев’яну підлогу
Монтаж теплої водяної підлоги на дерев’яне покриття цілком можливо. Для цього потрібні розподільні алюмінієві пластини, а труби розміщуються в дерев’яні пази, підготовлені завдяки кріпленню заздалегідь підготовлених дощок.
Якщо необхідно зробити рівну поверхню у ванній, то над укладеними трубами варто розмістити шар з ДСП, фанери або ГВЛ. При виборі цих матеріалів потрібно стежити, щоб вони відповідали санітарно-гігієнічним нормам.

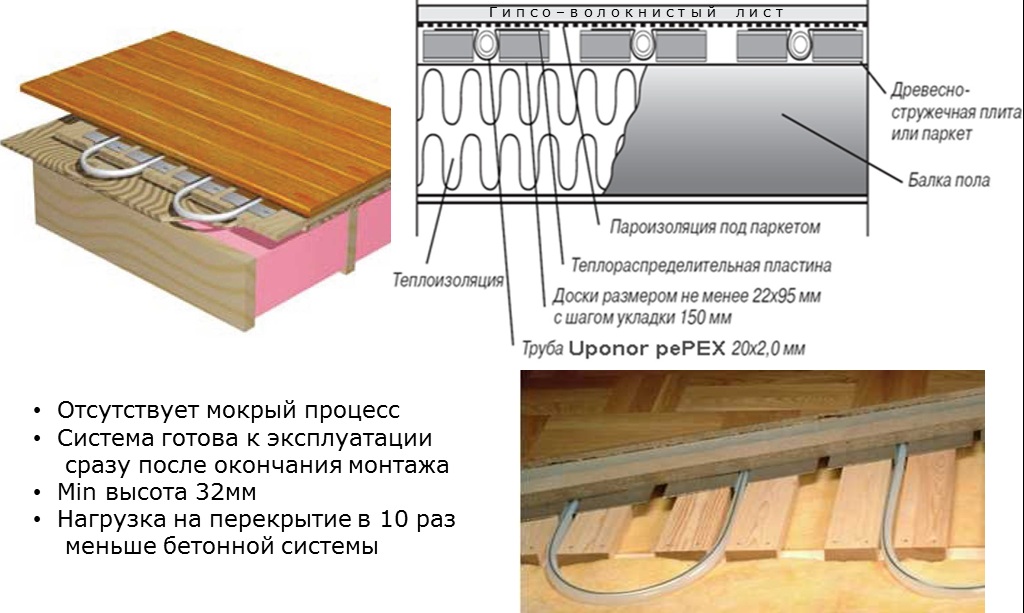

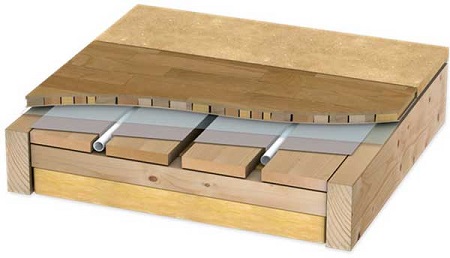

Особливості теплої підлоги в дерев’яному будинку
Ціни на водяна тепла підлога
На вартість теплих водяних підлог впливають такі фактори:
- вартість використовуваних матеріалів;
- вартість колектора і насосно-змішувального вузла;
- роботи по вирівнюю підстави;
- вартість монтажу.
Середня вартість водяної теплої підлоги «під ключ» разом з матеріалами може становити від 1500 до 3000 рублів за кв м. Тепла підлога своїми руками у ванній — значний крок для утеплення ванної кімнати. Скориставшись допомогою фахівців, щоб скласти проект і схеми опалювальної системи, придбати необхідні матеріали, монтаж можна провести самостійно. Щоб уникнути протікання і непередбачених збоїв в роботі конструкції, важливо правильно дотримувати всі рекомендації і слідувати значень, які містить складений проект крок за кроком. Сучасні інновації та матеріали дозволяють здійснювати управління водяними теплими підлогами ванної дистанційно. Це не тільки зручно, але й вигідно, тим більше, коли є інструкція.
