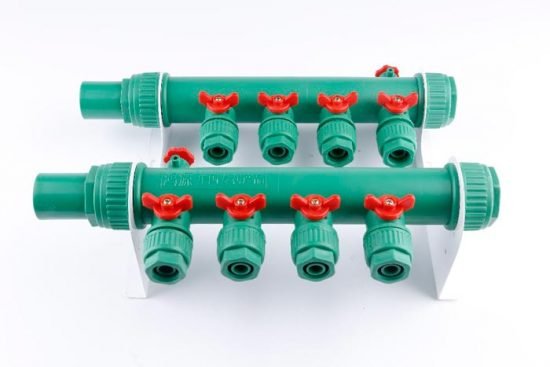

Колектор — це пристрій, що відповідає за розподіл гарячої води та без нього ніяк не обійтися при встановленні теплої, додає будинку затишок, підлоги. Зробити його власними силами і своїми руками не просто, але цілком можливо. Як же змайструвати такий пристрій з поліпропілену? Все стане гранично зрозуміло після перегляду фотографій і відеоматеріалів про монтажі системи, а також вивчення докладної інструкції.
Зміст
Як влаштована система теплої підлоги
Звичні радіатори, в недавньому часі є єдино можливими установками для віддачі тепла в домі, поступово витісняються теплими підлогами і стелями. Вони можуть працювати за рахунок електрики і за рахунок гарячої води. Другий варіант вважається більш практичним і, при бажанні, водяний тепла підлога можна сконструювати своїми руками. В опалювальній системі водяного статі немає нічого складного. У його схему входять декілька елементів:
- Водогрійний котел. Він повинен досить добре нагрівати воду, распределяющуюся по всіх трубах і ще мати певний запас потужності. Якщо це виражати в цифрах, то додаткова продуктивність повинна дорівнювати 15-20% від сумарної потужності теплих підлог.
Рада. Коли планується опалення приміщення розміром більше 120 м2, бажано придбання котла з вбудованим насосом циркуляції або окрема його установка.
- Щоб не довелося зливати воду з усієї системи на час ремонту або у випадку аварії, на вході і виході котла встановлюються запірні клапани.

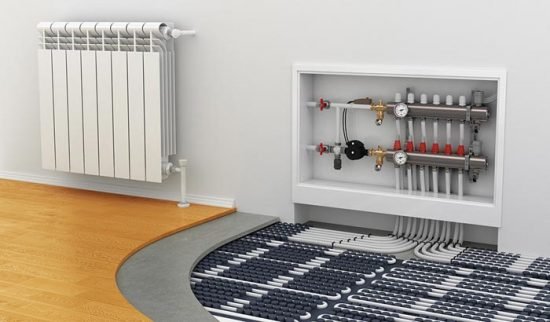

Водяна тепла підлога
- Труби, які можуть бути поліпропіленовими, а можуть виготовлятися з спеціального зшитого поліетилену, для розведення води і труби для викладання поверхні підлоги. Діаметр цих труб повинен бути не менше 16-20 мм, а також вони повинні витримувати температуру до 95°C і тиск в 10 Бар.
- Колектор — розгалужувач з відводами. Це необхідний елемент до якого підключаються кілька контурів від центральної лінії подачі теплої і зворотного паркану вже охолодженої води.
Як працює колектор
Колектор — це своєрідний центр з труб, вентилів, манометрів, фітингів та інших допоміжних вузлів, виконаних з металу або пластику. Пристрій виконує функцію змішувача технічної води, яка надходить з опалювальних контурів. Їм же і розподіляється теплоносій назад по трубах.
В результаті роботи колектора температура води на різних ділянках вирівнюється і, відповідно, в опалюваних приміщеннях стабільно прогрівається повітря.
Будь-яка система опалення працює за наступним принципом: підігріта в котлі технічна вода відправляється з підключеним контурах і трубах. За час їх проходження вона остигає і з допомогою циркуляційного насоса повертається в колектор через обратку, де змішується з гарячим теплоносієм. Співвідношення гарячої і остиглої води регулюється спеціальними клапанами, а за температурою і тиском стежать датчики.

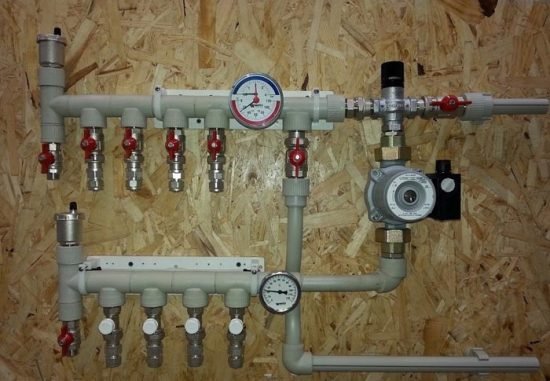

Колектор
Температура теплоносія в звичайних радіаторах 70-95°C, а в системі теплих підлог вона повинна бути 30-50°C. У разі її підвищення можлива деформація підлогового покриття і пересушування повітря в приміщенні. Ходити по гарячому підлозі теж буде неможливо.
От саме в таких випадках і потрібне робота колектора, адже котел здатний видавати теплоносій тільки однієї температури.
При фіксуванні датчиком підвищення температури клапан закривається і гаряча вода надходить у менших кількостях. Після того як теплоносій охолов, клапан знову відкривається. Охолоджена технічна вода з труби зворотного ходу подається під напором, а гаряча з котла — за необхідності.
Складові колектора теплої підлоги
Для самостійної збірки обов’язково знадобляться різні фітинги, перехідники, ніпелі і т. д.
Складові колектора
Самостійна збірка поліпропіленового колектора
Для складання колектора знадобляться:
- кульові крани, бажано американки;
- труби діаметром 25 і 32 мм;
- муфти з внутрішньою різьбою 32х”1″ і 25х3/4;
- муфти з зовнішньою різьбою 25х3/4;
- заглушки ?32 мм;
- відповідні по діаметру трійники;
- герметик, бажано стек гілок;
- група безпеки;
- автоматичний пристрій для воздухоотвода.
Схема монтажу
Розподільний колектор складається з двох частин. В першу надходить підігріта технічна вода, що йде від котла, а в другу частину повертається вже охолоджений теплоносій, тобто обратка.
Рада. Щоб економити паливо краще встановити після циркулярного насоса триходовий кранчик.
Місця, які були призначені для впайки трійника, слід залишити на обох гребінках і тільки після точного визначення де він перебуватиме можна буде приварювати заглушки. Наявність трійника необхідно для того, якщо в майбутньому з’явиться необхідність розширення гребінки.
Щоб технічна вода в системі циркулювала в правильному напрямку потрібно встановити клапан так званого “зворотного ходу”.
Схема монтажу колектора
Після завершення монтажу опалювального контуру потрібно підключити до нього обидва колектора і встановити котел в запланований для нього місце. Далі, необхідно вкрутити по одному крану на обидві частини колектора. Розширювальний бак упаюється з боку подачі. Завершує монтаж приєднання опалювального котла до колекторів.
Рада. Якщо в будинку, в якому встановлюється колектор, два поверхи, то розумно буде до його висновків підключити чотири опалювальних контурів, відповідно по два на кожен поверх.
Теплі підлоги створюють у будинку особливу атмосферу, і до монтажу такої опалювальної системи слід поставитися з усією серйозністю. Перед самостійною збіркою необхідно ретельно продумати кожну дрібницю і переглянути різні варіації. Якщо буде якась помилка в прорахунки, то подальша експлуатація та обслуговування системи в цілому стане неможливою і доведеться все починати заново.
