Категорія: Сантехніка
Йдуть по стінах і по підлозі труби інженерних комунікацій, подключающих сантехприбори до водопроводу і каналізації, можуть зіпсувати будь-який, навіть самий вишуканий дизайн.
В цьому випадку не виправлять ситуацію ні унікальні 3D-підлоги, ні красиве оздоблення стін або красивий керамограніт на підлозі.
Щоб додати інтер’єру ванної кімнати належний вигляд, слід подумати, як прибрати труби, щоб вони не муляли очі, відволікаючи увагу від обробки.
Крім того, труби, що проходять по стінах або по підлозі, можуть бути деформовані у разі будь-якого необережного механічного впливу. Як правило, в сучасних будинках розводка водопроводу і каналізації проводиться трубами з полімерних матеріалів, які не відрізняються особливою міцністю.
Прихована прокладка труб допоможе не тільки покращити вигляд приміщення, але і запобіжить їх пошкодження.
Давайте подивимося, які існують способи заховати труби.
Маскування труб меблями
Найпростішим способом прибрати труби геть з очей є маскування за допомогою різного роду шафок, тумбочок і шаф.

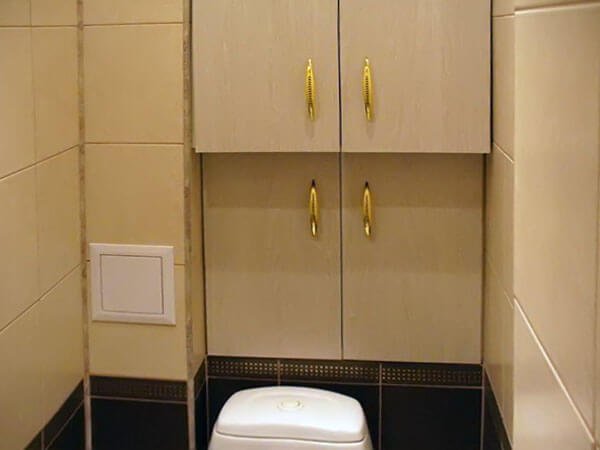

Вертикальні трубопроводи можна прибрати в шафу-пенал, який буде їх приховувати на всьому протязі від підлоги до стелі.
Трубопроводи під раковиною можна заховати в тумбочку, що встановлюється під раковину.
Такі способи прості і дозволяють з найменшими витратами надати гарний зовнішній вигляд ванній кімнаті, прибравши труби всередину меблів.
Але є у цього способу і свої мінуси.
По-перше, вам доведеться кожен шафа робити з місцем, випилюючи додаткові прорізи і отвори в бічних стінках і внутрішніх полицях для пропуску трубопроводів.
А по-друге, така шафа буде важко використовувати за прямим призначенням – весь внутрішній простір буде зайнято трубами, а місця для речей може зовсім не залишитися. Тому частіше використовують інші способи заховати трубопроводи.
Прокладка труб в стіні
Найбільш естетичним і не зменшує внутрішній простір кімнати способом є прокладка труб безпосередньо в стінах.
Однак у цього способу є помітні мінуси:
- велика трудомісткість виконання штроб в стіні;
- неможливість використання різьбових з’єднань;
- необхідність розбирання ділянки стіни у випадку ремонту труб;
- неможливість такої прокладки при недостатній товщині стін або в панельних будинках.
Якщо ви вирішили вибрати такий спосіб, попередньо переконайтеся, що прокладка не викличе послаблення несучої стіни. Адже штроба буквально “переріже” стіну.
Крім того, слід пам’ятати, що товщина штроби повинна бути достатньою не тільки для прокладки самих труб, але і дозволяти безперешкодно вміститися трубопровідної изолияции. Як ви самі розумієте, у звичайному багатоквартирному будинку зробити такі діри в стінах, не порушивши їх несучої здатності, буде важко. Тому краще розглянути інший спосіб. Найменш руйнівний і не менш естетичний – прокладка труб в коробах.
Прокладка труб в коробах
В одній з попередніх публікацій ми вже говорили про те, як зробити короб у ванній. Якщо ви читали цю статтю, то вже знаєте, що виконання короби своїми силами не становить ніяких труднощів навіть для людини, що не має великого досвіду в подібних роботах.

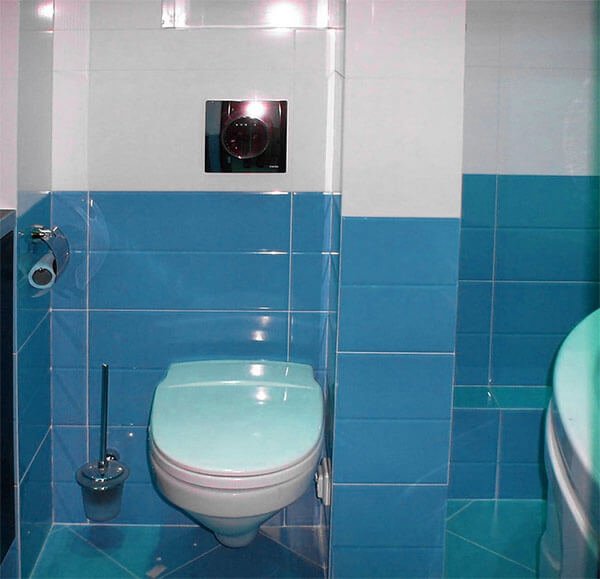

Виглядає такий вигляд прихованої прокладки дуже естетично, дозволяючи зробити обробку короби у відповідності із загальним дизайном інтер’єру:
Для спорудження короби досить кілька метрів оцинкованого профілю і деяку кількість вологостійкого гіпсокартону (ГКЛВ) або листів з гипсоволокна.
Замість гіпсокартону можна використовувати легкі ПВХ-панелі, які так само, як гіпсокартон, прикручуються до профілю саморізами.
Нижче ви можете подивитися відео, як зробити короб у ванній з пластикових панелей:
Головне, при монтажі таких коробів – це не забути встановити відкривається люк для забезпечення доступу до перекриває воду арматурі, лічильників і ревізій каналізаційних стояків. Сьогодні в магазинах можна придбати випускаються заводським способом люки різних розмірів, які легко монтуються в короб відповідного розміру:
Як бачите, у пристрої коробів немає ніяких особливих премудростей і ви цілком зможете самостійно виконати всі етапи робіт. Однак при цьому слід знати деякі нюанси, про які читайте нижче.
Відстані між точками кріплення труб
Незалежно від матеріалу, всі труби мають нормативні відстані між місцями їх кріплення до стін. Це дозволяє запобігти можливі провисання труб під власною вагою і вагою води, що знаходиться в них. При цьому, на горизонтальних ділянках прокладки труб відстані між місцями їх кріплення роблять дещо менше, ніж на вертикальних ділянках.
Для поліпропіленових труб, найбільш часто використовуються при влаштуванні внутрішньоквартирної мережі, відстані між точками їх кріплення в залежності від діаметру і температури води можна визначити за таблицею:
Номінальний діаметр труби, мм
Відстань, мм
20°С
30°С
40°С
50°С
60°С
70°С
80°С
16
500
500
500
500
500
500
500
20
600
600
600
600
550
500
500
25
750
750
700
700
650
600
550
32
900
900
800
800
750
700
650
40
1050
1050
900
900
850
800
750
50
1200
1200
1100
1100
1000
950
900
63
1400
1400
1300
1300
1150
1150
1000
75
1500
1500
1400
1400
1250
1150
1100
90
1800
1600
1500
1500
1400
1250
1200
110
1900
1800
1700
1700
1600
1400
1400
125
2100
2000
1800
1800
1700
1600
1600
Кожен вид труб має свої рекомендації щодо розстановки кріплень, які зазначаються в документації заводу-виробника.
Відповідно до СП 73.13330.2012 Внутрішні санітарно-технічні системи будівель відстані між точками кріплення сталевих трубопроводів приймаються згідно з таблицею:
Умовний прохід труби, мм
Найбільша відстань між засобами кріплення трубопроводів, м
Неізольованих
Ізольованих
15
2,5
1,5
20
3
2
25
3,5
2
32
4
2,5
40
4,5
3
50
5
3
70, 80
6
4
100
6
4,5
125
7
5
150
8
6
Якщо у вас немає інформації з рекомендованим відстаням, то можна орієнтовно скористатися наступною таблицею:
Діаметр труби, мм
Відстань між опорами
15
100 діаметрів
15-30
80d
30-50
60d
70
40d
70-100
3 м
Чим тонше труба, тим частіше треба ставити опори. Для вертикальних ділянок прокладки трубопроводів допустима відстань між точками кріплення збільшується на 10%.
Крім того, слід враховувати можливе температурне розширення труб, яке може привести до їх деформації і навіть до розриву. Тому не слід всі кріплення робити жорсткими, щоб труба мала можливість змінювати свої лінійні розміри під дією сил температурного розширення.
Про що ще слід пам’ятати, монтуючи труби
Прокладаючи труби приховано, слід подбати про їх надійної ізоляції. особливо це стосується трубопроводів холодної води. Зіткнення стінок труб, що мають низьку температуру, з теплим повітрям, що знаходиться всередині приміщення, може призводити до утворення конденсату на поверхні труби.
Накопичуючись, конденсат починає стікати на підлогу, де поступово утворюється невелика калюжка. Поступово будівельні конструкції намокають і можуть почати руйнуватися.
Якщо ж все це відбувається всередині короба, то не важко здогадатися, що незабаром у нього з’являться цвіль і грибок, які не тільки загрожують зіпсують весь вигляд внутрішньої обробки, але і стануть прямою загрозою для нашого здоров’я. Адже, як відомо, цвіль і грибок можуть викликати легеневі захворювання.
Запобігти появі конденсату можна за допомогою надійної ізоляції трубопроводу. Тому заздалегідь подбайте про купівлю ізоляції достатньої товщини.
Сьогодні в магазинах пропонується великий вибір вже готових виробів із спінених полімерних матеріалів.Вони легко монтуються, не схильні до гниття і надійно ізолюють труби від зіткнення з повітрям в приміщенні.
Нижче ви можете подивитися відео, як правильно монтувати термоізоляцію Energoflex Super SK:
Також можна використовувати термоізоляцію з мінераловатних циліндрів.
***
Як бачите, є кілька різних способів прибрати труби у ванній кімнаті. Головне-вибрати той, який підійде вам краще за інших.
