В одній з попередніх публікацій ми вже розглядали плюси і мінуси електричних водонагрівачів накопичувального та проточної типу.
Як ви тепер знаєте, ємнісні водонагрівачі вимагають досить багато місця для установки. Адже мінімальний рекомендований обсяг такого нагрівача для сім’ї з трьох чоловік з маленькою дитиною становить не менше 80 літрів.
Проточні водонагрівачі на відміну від своїх ємнісних побратимів мають дуже невеликий розмір і наявність вільного місця для них абсолютно не критично.
Давайте в цій статті розглянемо, які бувають проточні элкутроводонагреватели, яка їх потужність, принцип дії і розберемо основні рекомендації з вибору нагрівача проточного типу.
Плюси і мінуси проточних електричних водонагрівачів
До безперечних переваг проточних водонагрівачів можна віднести:
- компактність;
- розміщення в безпосередній близькості до точки водорозбору, що знижує тепловтрати гарячої води;
- на відміну від ємнісного нагрівача, в проточному електроенергія витрачається тільки безпосередньо в момент водорозбору. В нагрівачі накопичувального типу електрика витрачається ще й на підтримання температури гарячої води в баці;
- кількість гарячої води не обмежується об’ємом бака, як у накопичувального нагрівача;
- більш естетичний зовнішній вигляд;
- наявність систем регулювання нагріву в залежності від витрати води, а також захист від стрибків тиску і скипання води при зниженні витрат.
Як бачите, плюси досить істотні. Так, живучи в малогабаритній квартирі, де кожен квадратний сантиметр на вагу золота, не так-то просто вибрати місце для установки 100-літрової бочки, яку являє собою ємнісний нагрівач.
А закріпити маленьку коробочку проточного нагрівача поряд з кухонною мийкою або у ванні не складе особливих проблем.
Помітним мінусом проточних водонагрівачів можна вважати споживання дуже великої електричної потужності, яка власне і дозволяє гріти воду «на льоту». З-за високої електричної навантаження підключення проточного водонагрівача повинно виконуватись спеціальним кабелем від електричного щитка на сходовому майданчику. Такий нагрівач не можна просто включити в будь-яку розетку.
Саме цей мінус найчастіше стримує багатьох покупців, які віддають перевагу пожертвувати життєвим простором у своїй квартирі для встановлення нагрівача накопичувального типу.
Пристрій проточного водонагрівача
Проточний водонагрівач складається з корпусу, нагрівальних елементів, як правило, складаються з декількох ступенів, регулятора температури, датчика потоку та автоматики безпеки.

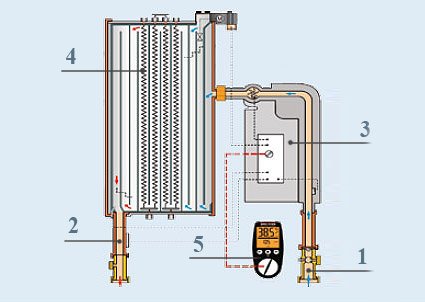

Схема проточного водонагрівача показано на малюнку нижче:
Цифрами на рисунку позначено:
1 – підведення холодної води; 2 –вихід гарячої води; 3 –електронний блок керування; 4 –нагрівальні елементи; 5 – пульт дистанційного керування (опціонально).
Вода, потрапляючи з водопроводу у водонагрівач ,спочатку проходить через блок управління, який в залежності від витрати води включає потрібну кількість нагрівальних елементів або відключає їх повністю при відсутності води в нагрівачі.
За допомогою ручок управління (або пульта у більш просунутих моделей) можна задати необхідну температуру води на виході з водонагрівача.
Характеристики проточних водонагрівачів
Всі водонагрівачі проточного типу можна розділити на дві великих групи – напірні, що працюють під тиском, та безнапірні.
Напірні нагрівачі можуть обслуговувати кілька точок водорозбору одночасно, головне, щоб для цього забезпечувався необхідний напір.

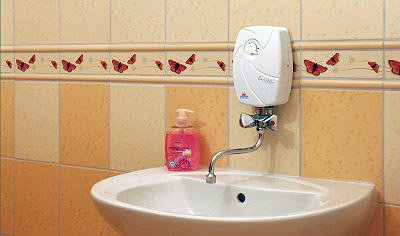

Нагрівачі безнапірні, як правило, встановлюються безпосередньо на водорозбірний кран або мають свою лійку в комплекті. Такий нагрівач зможе забезпечити гарячою водою тільки одну точку водорозбору.
За типом управління роботою нагрівача всі пристрої діляться на нагрівачі з гідравлічним і електронним управлінням.
Нагрівачі з гідравлічним управлінням мають більш просту конструкцію і нагрівальний елемент або не має регулювання потужності, або має можливість ступінчастого перемикання.
Електронне управління набагато більш гнучко керує нагріванням в залежності від кількості протікає через нагрівач води заданої температури.
Як вибрати продуктивність проточного водонагрівача?
Щоб підібрати проточний водонагрівач вам знадобиться визначити його оптимальну продуктивність, яка виражається в літрах за хвилину і визначається за формулою:
V = 14,3 • W/(t2 – t1),
де V – об’єм води, що нагрівається, л/хв;
W – потужність нагрівача, кВт;
t2 – температура води на виході з нагрівача, °З;
t1 – температура води на вході в підігрівач, °С.
Температура взимку може становити всього 5°С, а влітку доходити до 10-15°С.
Для прийняття душу комфортна температура становить приблизно 40°С, для миття посуду – 45°С.
Для прийому душу потрібен витрата води, що становить приблизно 4 л/хв. Тоді в зимовий період часу для забезпечення нагрівання води до 40 градусів знадобиться нагрівач
Не важко підрахувати, що для забезпечення нагріву такої кількості води в зимовий період знадобиться проточний водонагрівач потужністю, яка визначається з рівняння:
4 = 14,3 • W/(45 – 5)
Тобто W буде приблизно має значення 11 кВт.
Нижче наведена таблиця, що дозволяє орієнтовно підрахувати необхідні параметри гарячого водопостачання для різних цілей:
Призначення витрати
Необхідна температура води, ° С
Необхідний витрата води, л/хв
Миття рук
35-38
2-4
Кухонна раковина
45-55
3-5
Душ
37-40
4-8
Чистка
45-55
4-6
Ванна
37-40
8-10
Також можна скористатися більш простим підрахунком потужності проточного електроводонагрівача. Для цього достатньо необхідний витрата л/хв помножити на 2.
Який проточний водонагрівач краще?
Вибираючи проточний водонагрівач для своєї квартири, слід виходити не тільки із значень забезпечуваного витрати і температури нагріву, але й звертати увагу на зручність використання і безпеку пристрою.

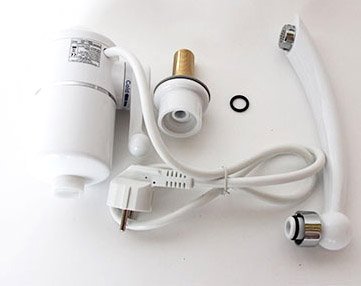

При інших рівних характеристиках, краще вибрати нагрівач, який буде мати захист від перегріву, індикатори включення і нагріву, фільтри для води, а також хорошу комплектацію, що включає необхідні фітинги, електричний провід з вилкою, душову насадку або звичайний вилив.
Нижче представлені зведені таблиці моделей проточних водонагрівачів, які цілком підійдуть для гарячого водопостачання на період відключення в будинку гарячої води.
У таблицях наведені габарити нагрівачів, потужність і ціна.
Водонагрівачі Thermex Sistem
Модель
Продуктивність, л/хв
Габарити, мм
Потужність, кВт
Підключення
Ціна, руб
600
3
270/170/95
6 кВт/ 220 В
G 1/2″
3 570
800
4
270/170/95
8 кВт/ 220 В
G 1/2″
3 800
1000
7
265/145/95
10 кВт / 220 В
G 1/2″
4 280
Водонагрівачі AEG серії BS…E
Модель
Габарити, мм
Потужність, кВт
Підключення
Ціна, руб
BS 35E
360/222/105
3,5 кВт / 220 В
G 1/2″
5 800
BS 45E
360/222/105
4,5 кВт / 220 В
G 1/2″
6 300
BS 60E
360/222/105
6 кВт / 220 В
G 1/2″
6 600
Водонагрівачі AEG серії DDC…E
Модель
Габарити, мм
Потужність, кВт
Підключення
Ціна, руб
MP 6
360/210/95
6 кВт / 220 В
G 1/2″
11 600
MP 8
360/210/95
8 8 кВт / 220 В
G 1/2″
11 400
Відео, як вибрати проточний водонагрівач представлено нижче (для відтворення натисніть на трикутник):
Наступного разу детальніше поговоримо про підключення проточного водонагрівача до водопроводу і до електричної мережі.
