Пральна машина – це важливий прилад, який повинен знаходитися у справному стані. Прання білизни, одягу займає одне з важливих місць нормальної життєдіяльності кожної людини. Тому коли цей прилад виходить з ладу виникає чимало труднощів. Але не варто відразу віддавати прилад в майстерню по ремонту, іноді ремонт сучасних моделей пральних машин lg, Samsung, Zanussi, Indesit може влетіти в пристойну суму. Тому, щоб уникнути неприємностей можна навчитися як розібрати пральну машинку, а інструкція цього процесу допоможе зробити це без особливих труднощів.
Пристрій пральної машини
Зміст
- 1 Пристрій пральної машини
- 2 Підготовчі роботи
- 3 Розбір пральної машинки
- 3.1 З фронтальним завантаженням
- 3.2 З вертикальним завантаженням
Перед тим як розібрати пральну техніку незалежно від її виду, будь то автомат Самсунг, lg або звичайна малютка, варто розглянути стандартний пристрій цього приладу. Адже найчастіше правильна розбирання залежить від знання будови цього приладу. Стандартний пристрій всіх пральних машинок Samsung, Indesit, малютка і інших моделей:
- у пральному приладі присутні панелі. Вони можуть бути задніми, передніми, цокольного типу, верхніми;
- наявність лотка для наливання або засипання миючого засобу (гелю, порошку);
- обов’язково, особливо в моделях автомат або напівавтомат, присутня панель програматора;
- у всіх моделях є барабан з муфтами і баком;
- наявність обважнювачів для бака;
- двигун;
- ресори;
- помпа;
- ТЕН;
- пресостат.
В основному всі моделі пралок – lg, Самсунг, Індезіт, Зануссі складаються саме з цих приладів.
Схема розбирання
Підготовчі роботи
Процедура проведення робочого процесу з розбирання пральних машинок будь-яких моделей Lg, Samsung безпосередньо залежить від типу завантаження білизни – фронтального або вертикального типу. Іноді буває досить просто прибрати панель машини заднього типу, в результаті це надасть доступ до вузлів, які в більшості випадків виходять з ладу. Приміром, до тенам для нагрівання або різних елементів барабана з високим ризиком зношування. Багато фахівців рекомендують перед тим, як приступити до розбору пральних машинок Самсунг або Індезіт, все-таки ознайомитися з електричною схемою та з пристроєм цих приладів. І незалежно від типу цього приладу – автомат, напівавтомат, малютка і моделей (Samsung, Zanussi. Indesit), пристрій має подібності. Вже після цього можна приступати до розбирання, ремонту цього приладу своїми руками.
Перед тим як почати розбирати пральну машинку необхідно провести роботи:
- першим ділом потрібно уважно почитати інструкцію і вивчити її правила;
- далі слід підібрати та підготувати необхідний інвентар для роботи;
- необхідно від’єднати машину від електромережі і системи подачі води, а також треба від’єднати зливний шланг від виходу в каналізацію.

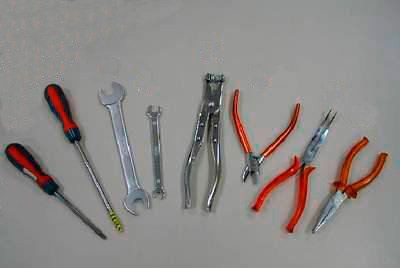

Потім готуємо необхідні інструменти та інвентар для проведення розбору пральної машинки:
- гак сервісного типу;
- ключі гайкові на 8, 9 і 19;
- плоска викрутка;
- викрутка з кінцем у вигляді хреста;
- обценьки, кусачки, які будуть використовуватися для хомутів самозатискного типу;
- звичайні кусачки;
- плоскогубці ізольованого типу;
- плоскогубці довгі відігнутого типу.
Інструменти
Розбираючи пральну машину, враховуйте те, що більшість частин, елементів прального приладу зроблені з пластикового матеріалу, тому розбір цих частин виконуйте з особливою обережністю і дуже акуратно, щоб не завдати шкоди і не зламати ці елементи.
Розбір пральної машинки
Перед тим як приступити до розбору пральної машинки варто з’ясувати який спосіб завантаження техніки. Сучасна техніка для прання білизни випускається з двома типами завантаження – з фронтальним і вертикальним. В основному всі пральні машинки автомат і напівавтомат мають фронтальне завантаження, а інші прилади мають вертикальним завантаженням. Для того щоб процес розбору не викликав проблем варто розглянути схему розбору кожного виду окремо.
З фронтальним завантаженням
Фронтальний тип завантаження характерний для моделей машинок автомат і напівавтомат виробників Зануссі, Самсунг, Lg. Порядок розбірних робіт різних виробників цих приладів має свої особливості. Але все-таки є загальні принципи, які практично для всіх виробників пральних приладів однакові:
- першим ділом потрібно зняти верхню панель. Для цього за допомогою хрестової викрутки потрібно відкрутити кріплення, а вже після цього слід обережно потягнути на себе кришку, акуратно її зняти. Необхідно все робити з особливою обережністю, щоб їх не зламати;
- звільнення виїмки розподільника, призначеної для порошку або відбілювача. Для звільнення виїмки розподільника необхідно натиснути пальцем на спеціальну ділянку, яка розташована в центральній частині лотка. Потім проводиться швидке, легке виймання ємності;

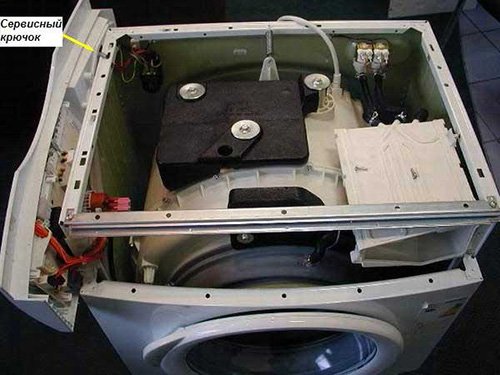

- демонтаж блоку, призначеного для управління. Для початку потрібно відкрутити гвинти верхнього відділення передній панелі, з особливою обережністю робиться відвернення блоку на 90 градусів, потім він акуратно знімається з механізмів кріплення. За допомогою гака сервісного типу робиться закріплення панелі з бічної сторони прального приладу. Іноді можна зробити від’єднання роз’ємів, які мають дроти. Для цього просто потрібно їх вийняти з спеціальних пазів в блоці управління;
- потрібно зняти сервісну панель, яка розташована знизу фронтальної частини прального приладу. Для цього робиться розкручування гвинтів, які виходять на бічні сторони, далі відбувається виймання панелі, для цього її обережно піддягають викруткою з плоским кінцем;

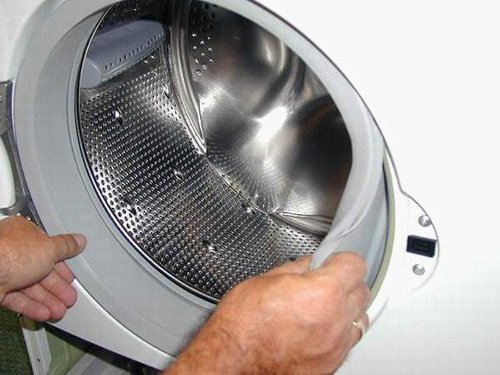

- далі відділяється манжета з гумової основи від панелі, розташованої в центральній частині. Для цього за допомогою викрутки робиться поддевание хомута, потім він звільняється від пазів;

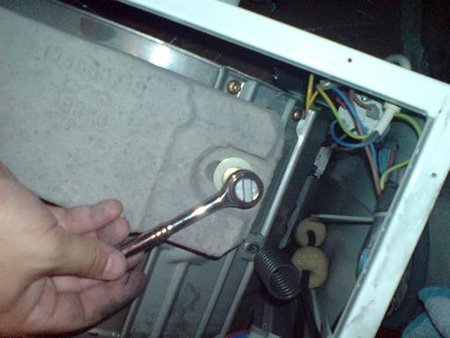

- після відділення манжети від центральної панелі необхідно зняти противаги. У всіх моделях машинок Lg, Самсунг ці елементи можуть перебувати в передній частині, так із задньої частини. За зовнішнім виглядом вони схожі на блоки з бетонної основи. Ці елементи призначені для того, щоб пральний прилад під час прання, віджиму, інших режимах не віддавав сильні вібрації. Ці деталі прикріплюються зазвичай за допомогою довгих болтів. Болти слід відкрутити, противаги зняти;

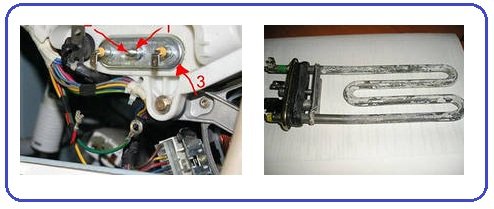

- потім забирається елемент для нагрівання ТЕН. У багатьох пральних машинах Lg, Індезіт, Samsung цей елемент перебуває з задньої сторони в нижній частині бака. В першу чергу необхідно відкрутити гайку фіксування. Ця гайка знаходиться посередині. Після цього потрібно натиснути на шпильку, за допомогою якої згорталася сама гайка. Цю шпильку потрібно натиснути всередину. Якщо буде складно зробити вручну, то по ній можна злегка постукати молотком. ТЕН потрібно підчепити викруткою з плоским кінцем, і обережно прибрати цей елемент;

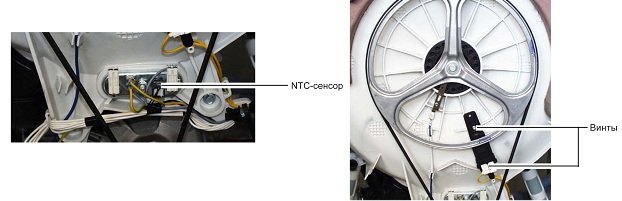

- після цього потрібно зняти ремінь приводу. Цей елемент протягнуть від двигуна прального приладу до шківа, який прикріплений до баку. Крім цього, слід прибрати всі дроти, розташовані в баку і моторі. Фіксуючі елементи бака потрібно прибрати і зняти сам бак;
- далі знімається центральна панель. Для початку потрібно відкрутити 4 гвинти, які утримують і прикріплюють цей елемент до корпусу. Потім робиться демонтаж панелі;
- після цього робиться відключення роз’єму блокування люка;
Дроти потрібно від’єднати від двигуна

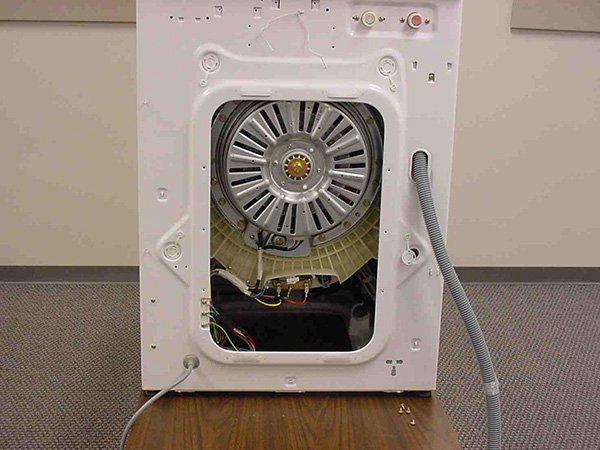

- при необхідності знімається панель ззаду. Для цього відкручуються спеціальні гвинти кріплення, болт стяжного типу.
А от збірка пральної машини моделей Lg, Samsung. Indesit. Zanussi і інших моделей, проводиться в зворотному порядку. Але складання слід проводити з особливою відповідальністю, всі елементи і проводи повинні бути на своїх місцях. Будь неточний рух, неправильна установка, може привести до поломки та повного виходу з ладу прального приладу. Тому під час розбирання пралки потрібно запам’ятовувати точне розташування кожного елемента. Благо, що у всіх моделей пралок (Samsung. Indesit та інших) розташування елементів однакова.
З вертикальним завантаженням
Зазвичай вертикальним завантаженням має пральна машина малютка, моделі фірми Зануссі. Розбір приладів з цим типом завантаження має певні труднощі. Справа в тому, що у приладів цього типу існує багато несправностей, неполадок, до яких варто віднести найпоширеніші:
- корозійні ураження блоку з металевої основи;
- мимовільне розкриття барабана;
- швидка розбалансування барабана в період прання.
Але є головна проблема цих пральних приладів, яка зустрічається найчастіше – це поломка підшипників. І для того, щоб зробити ремонт під час виникнення цієї несправності треба розібрати пральну машину.
Першим ділом розбирання прального приладу з вертикальним типом завантаження білизни починають з демонтажу панелей управління:
- з бічної сторони робиться відкручування гвинтів, призначених для фіксації;
- далі виробляється зрушення блоку по напрямку до себе;
- потім робиться від’єднання проводів;
- вже після цього відбувається виймання самої панелі.
Демонтаж панелі управління
Після цього схема розбору прального приладу відбувається за таким же принципом, як розбір пральної машинки з фронтальним типом завантаження білизни:
- знімається дозатор або лоток, призначений для засипання або наливання миючих засобів;

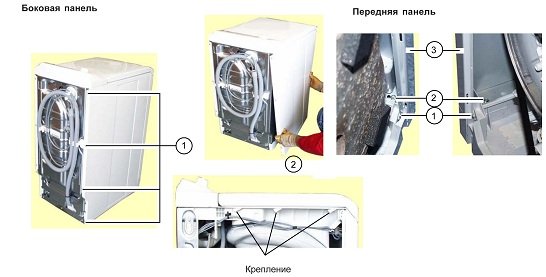

- потім виконується демонтування панелей верхнього і бічного типу;
Демонтаж передньої панелі
- після цього виконується звільнення барабана. Для цього знімається хомут за допомогою викрутки з плоским кінцем;
- далі потрібно зняти кожух з пластикового матеріалу, який закриває бак. Цей елемент необхідно знімати з особливою обережністю, тому що матеріал, з якого він виконаний, досить крихкий і будь неправильне або різкий рух може призвести до поломки покриття;
- обов’язково потрібно запам’ятовувати розташування кожного проводу і внутрішнього елемента, щоб в процесі подальшої збірки можна було зібрати в такому ж вигляді, в якому і було. В іншому випадку після складання пральна машинка може просто не заробити. Але це найменше, що може статися. Іноді неправильна збірка може стати причиною короткого замикання, яке згодом призведе до повної несправності техніки.

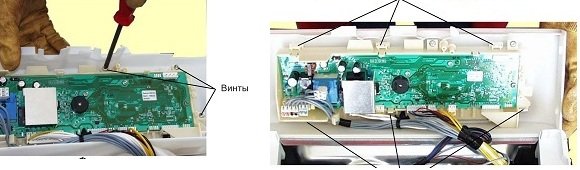

Демонтаж плати з проводами
Місця приєднання шлейфів слід запам’ятати

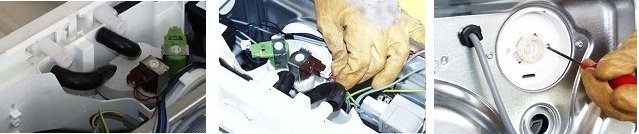

Зняття заливного клапана води
Розбирання пральної машини – це досить трудомісткий процес, до якого варто підійти з особливою відповідальністю. Оскільки у моделей пральних машинок Lg, Samsung, Indesit, Zanussi, пристрій практично однаковий принцип розбору нічим не відрізняється. Єдине, що потрібно врахувати, у приладів з вертикальним способом завантаження, таких як малятко, є деякі відмінності від приладів з фронтальним типом завантаження. Головне, в процесі демонтажу запам’ятовувати точне розташування всіх деталей, щоб у процесі подальшого збору все встановити в потрібному порядку в пральну машинку.
