Мати можливість швидко сушити речі незалежно від пори року, то заради чого ми набуваємо рушникосушки. Щоб не було проблем зі способами під’єднати пристрій до системи гарячого водопостачання або опалення рекомендується купувати вітчизняні вироби. Російські виробники створюють моделі менш сприйнятливі до корозійних процесів, на відміну від європейських аналогів. Більш того, у вас не виникне питання, як підключити полотенцесушитель, тому що діаметр виробу буде свідомо співпадати з прийнятими у нас стандартами.
Способи установки
Зміст
- 1 Способи установки
- 2 Технологія підключення рушникосушки
- 2.1 Матеріали та інструменти
- 2.2 Демонтаж старого пристрою
- 2.3 Монтаж кранів (байпаса)
- 2.4 Монтаж рушникосушки
- 3 Схеми підключення
- 4 Особливості встановлення комбінованої конструкції
- 5 Відео про підключення рушникосушки

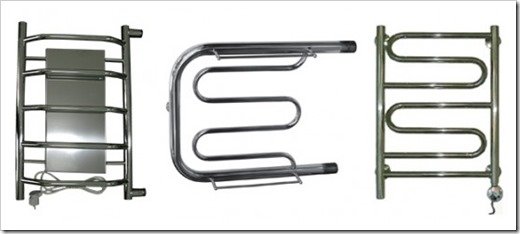

На сьогоднішній день споживачам пропонуються рушникосушки трьох модифікацій:
- з Теном,
- водяні,
- об’єднані.
Водяний
Об’єднані
З Теном
Монтаж рушникосушки своїми руками доступний для водяних моделей. Тут ви можете впоратися без сторонньої допомоги. Підключення пристрою електричного або комбінованого типу вимагає спеціалізованих навичок. Вам буде необхідно втручання професійного електрика:
- водяні і комбіновані моделі більш обмежені в місцях монтажу. Рушникосушка у ванні надає можливість задіяти труби гарячого водопостачання або опалення. Такий спосіб розміщення найбільш традиційний для російського житла і зручний для сушіння білизни та рушників;

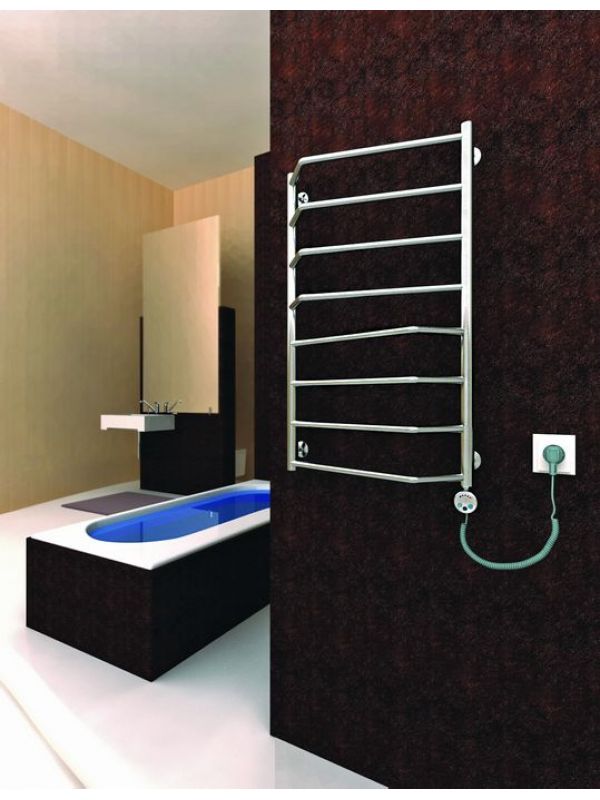

- полотенцесушитель електричний має власну внутрішню середу, яка нагрівається під дією Тена. Таку модель можна монтувати в будь-якому зручному місці за умови доступного електроживлення.
Якщо вам належить заміна старого рушникосушки радянського зразка потрібно при покупці нової моделі вибирати пристрій, призначений для нижнього підключення з аналогічним діаметром.
Найоптимальнішим вважається полотенцесушитель водного типу. В результаті приєднання до системи гарячого водопостачання ви отримуєте пристрій функціонує цілий рік. Можливість контролювати подачу води дозволяє проводити ремонтні та монтажні роботи незалежно від сезону.
Потрібно пам’ятати, що підключення до системи опалення полотенцесушителей накладає на його роботу сезонне обмеження. Швидко сушити білизну ви зможете виключно до тих пір, поки триває опалювальний сезон.
Це ж стосується і можливості монтажу рушникосушки при підключенні до системи опалення. Щоб прикріпити полотенцесушитель і під’єднати його потрібно буде чекати літнього періоду. Провести врізку в систему опалення взимку вам ніхто не дозволить, так як ці маніпуляції стануть причиною заморозки стояка.
Приховані в стіни труби, що мають зовні виключно виходи, дозволяють провести монтаж водяного рушникосушки з боковим підключенням. Вважається, що встановлення подібного зразка більш трудомістка, проте естетично пристрій виглядає набагато вигідніше інших моделей. Також слід звернути увагу на ретельну гідроізоляцію з’єднання. Усунення протікання у цьому випадку буде вкрай складним завданням.
Технологія підключення рушникосушки
Найпростіша технологія підключення електричних моделей. Тут немає складних з’єднань. Процес правильного підключення рушникосушки полягає у фіксації кріплення на стіні поряд зі стаціонарною розеткою, за умови дотримання правил електробезпеки. Це означає, що пристрій не повинні потрапляти бризки і вода. Рекомендована мінімальна відстань від ванної або душової кабіни 2,4 метра. Електричний полотенцесушитель можна встановити в будь-якому місці будинку.
З водними і комбінованими моделями справи йдуть складніше. Тут потрібно два етапи роботи. Демонтаж раніше підключеного, старого пристрою і встановлення на його місце нового.
Матеріали і інструменти
Перш ніж буде розглянуто підключення полотенцесушителей до стояка гарячої води схема, потрібно визначитися з переліком необхідних матеріалів і інструментарію, за допомогою якого пристрій з’єднується системою ГВП або опалення. Для успішної установки і коректного підключення знадобиться:
- рушникосушка з діаметром відповідним розміром труб в системі;
- кронштейни для закріплення пристрій на стіну;
- муфти та фітинги;
- свердла і дюбелі для кріплення кронштейнів;
- ніж;
- труби ? 23 або 32 мм;
- 2-3 кульових крана;
- апарат для зварювання використовуваних труб;
- ключ розвідного типу;
- трійники.
Для електричного типу з запропонованого списку потрібні лише сам полотенцесушитель, кронштейни для кріплення, свердла і дюбеля, з якими пристрій кріпиться на стінну поверхню.

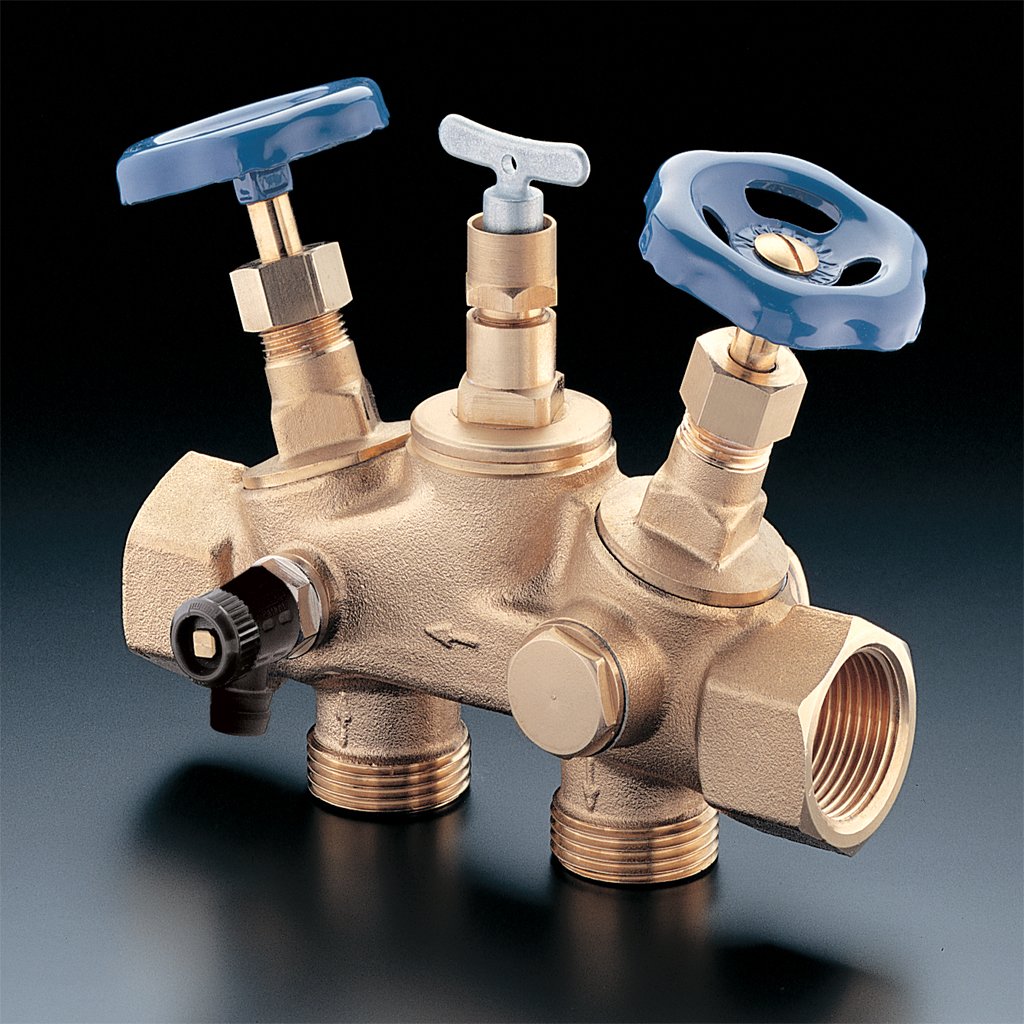

Кульові крани

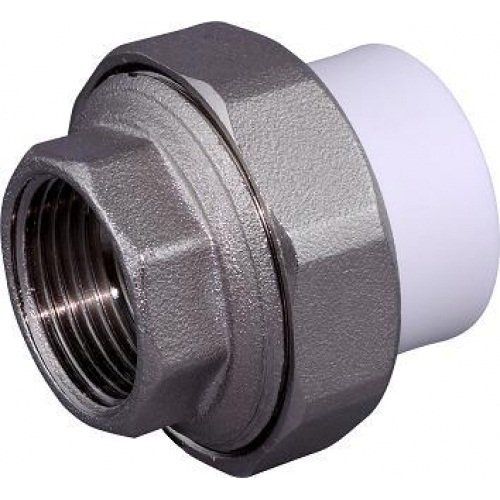

Паечная американка (муфта)

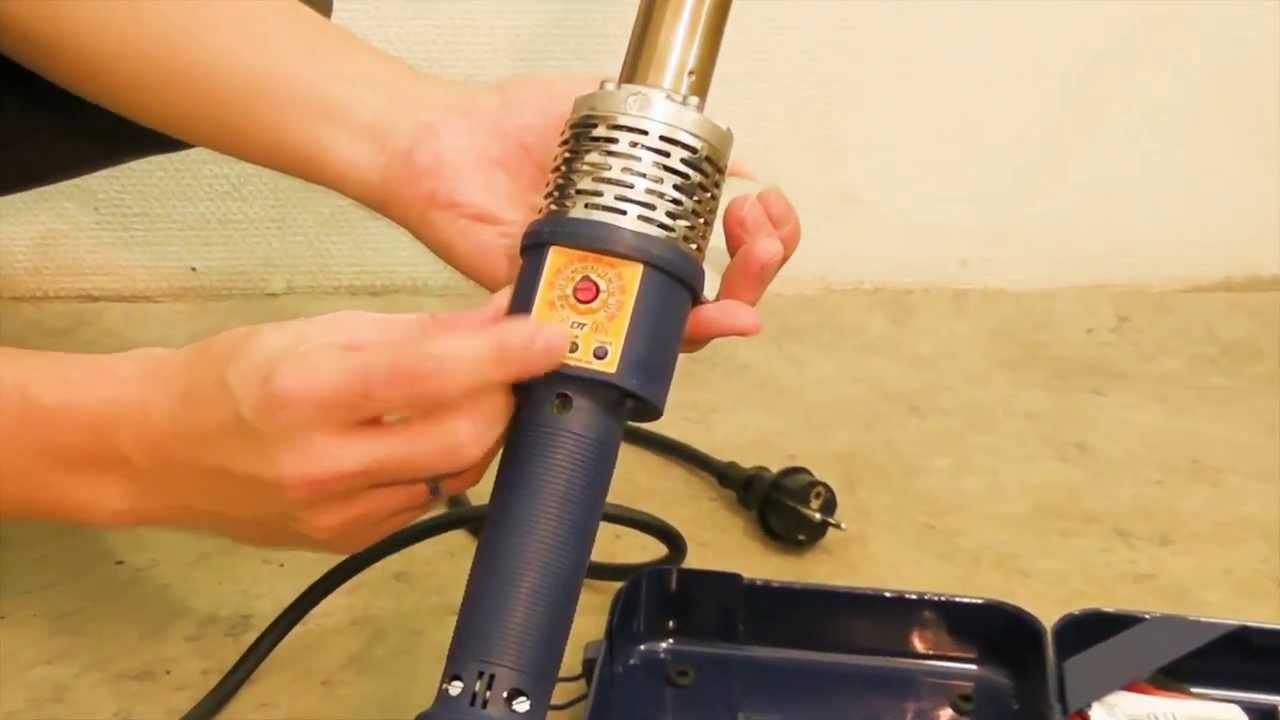

Паяльник для зварювання труб

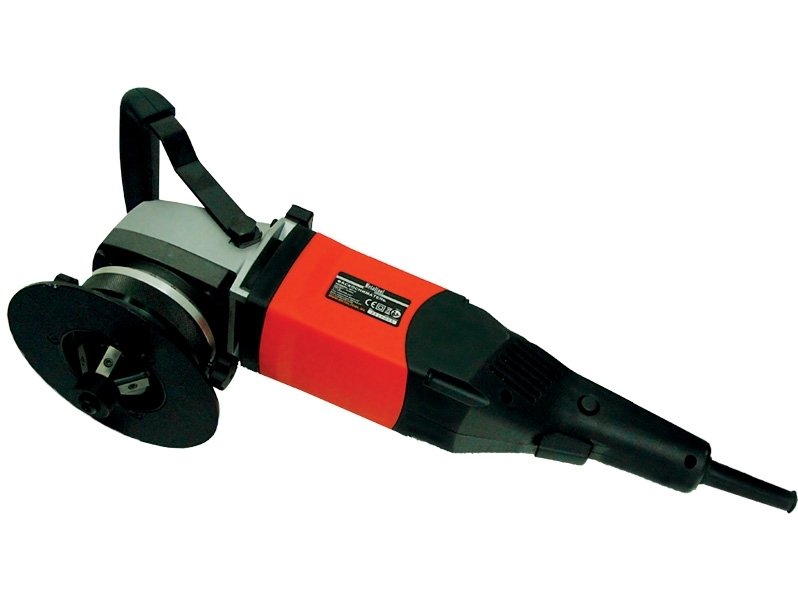

Труборезка
Демонтаж старого пристрою
Відповідаючи на питання як правильно підключити полотенцесушитель, переходимо до першого етапу — демонтажу встановленого раніше пристрою. Насамперед необхідно перекрити подачу води. Якщо справа стосується системи опалення, то всі маніпуляції треба попередньо узгодити з відомствами, службами —керуючої компанії або Жеком.
Якщо ваш пристрій з’єднується з трубопроводом системи за допомогою різьбових з’єднань, то вам необхідно відкрутити їх і зняти рушникосушка з кріплення. Коли мова йде про полотенцесушителях приварених до труб, вдаються до використання болгарки, залишаючи відрізок труби, на якому далі буде проведена нова нарізка різьби.

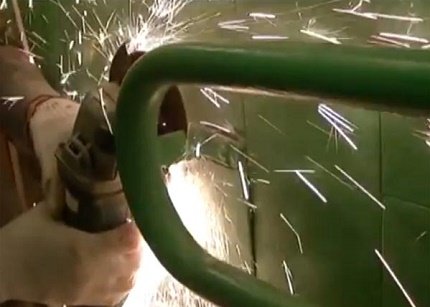

Демонтаж старого рушникосушки
Отже, алгоритм виглядає наступним чином:
- перекривається водопостачання в трубах системи;
- відкручується різьбового з’єднання типу, прибирається прилад;
- болгарка використовується виключно у разі, якщо полотенцесушитель був до цього приварений до труби, або ж з-за часу приєднуюча різьба прикипіла і відкрутити її немає можливості.

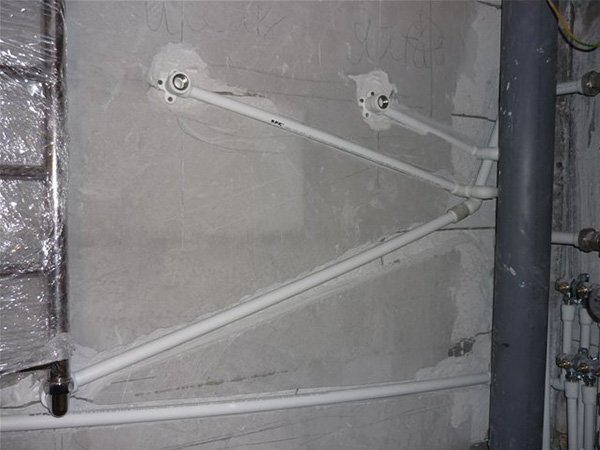

Якщо планується підключення рушникосушки в процесі ремонтних робіт, необхідно на стіні нанести мітки, де конкретно буде змонтований прилад. Для підведення труб штробятся канали. Після закінчення цієї процедури можна переходити до наступного кроку.
При демонтажі старого пристрою потрібно враховувати, що довжини залишилися труб повинно бути достатньо для нарізування нової різьби
Монтаж кранів (байпаса)
Байпас — труба перемичка для установки кульового крана. Він потрібний для здійснення циркуляції води в системі, якщо виникла необхідність відключити полотенцесушитель. Встановлений кран дозволить подавати або перекривати воду для перенаправлення через байпас. Для електричного полотенцесушителя він не потрібен.
Для виготовлення байпаса беруть труби з того ж матеріалу, з якого виготовлена система. Найкращим варіантом вважається нержавіюча сталь. Це довговічний, стійкий до взаємодії з трубопровідної води матеріал.

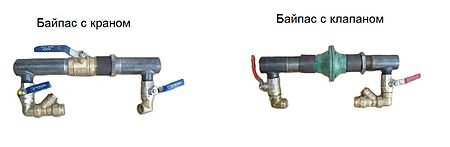

Види байпасів
При монтажі байпаса спочатку монтуються кульові крани. Якщо на трубах не було різьблення, її нарізають. Далі, на вході і виході з змійовика рушникосушки встановлюється по одному крану. Обов’язково забезпечте якісну герметизацію сполук. Інакше в майбутньому доведеться усувати протікання.
Байпас не є обов’язковим елементом при установці рушникосушки, гірше функціонувати пристрій не буде. Байпас потрібно на випадок аварійних ситуацій, наприклад, освіти в зоні з’єднання полотенцесушителя і труби течі. Можливо перекрити воду на стояку, але в цьому випадку вам доведеться чекати поки не буде усунена поломка, залишаючись без гарячого водопостачання. Не найзручніший варіант. У разі рушникосушок, підключених до централізованих систем опалення та водопостачання це може стати справжньою проблемою.
Установка байпаса дозволить допомогою кульових кранів перекрити подачу води на прилад. При цьому вода буде продовжувати циркулювати по основній системі. Для видалення повітряних бульбашок на байпас встановлюється ще один кран на додаток до наявних.
Монтаж рушникосушки
Для підключення рушникосушки з трубами вам будуть потрібні фітинги. Вони можуть бути прямими або кутовими. Фітинги з’єднуються з трубами за допомогою зварювання.
Алгоритм здійснення робіт виглядає наступним чином:
- перекривається подача води на стояку. При здійсненні робіт у багатоквартирному будинку потрібно узгодити дії з організацією займається подачу води;
- встановлюються три крана — на вході і виході з змійовика рушникосушки, і ще один на перемичку байпас. Це дозволить у майбутньому легко здійснювати заміну або ремонт рушникосушки;
- за відмітками змонтувати на стіні кронштейни або інші кріпильні елементи для приладу. Між облицюванням стіни і пристроєм повинна витримуватися граничну відстань. Для діаметра труби понад 23 мм воно повинне бути дорівнює 50 мм, якщо діаметр менше 23 мм, то залишаєте зазор 35 мм;
- далі до приладу приєднується труби з привареними фітингами. Обов’язково застосовуйте лляну підмотку для ущільнення місць з’єднання. Акуратно, щоб не зіпсувати різьблення, затягніть;
- перевірте результат на герметичність. Для цього в систему здійсните подачу води. При правильно виконаних роботах протікань не виникне.

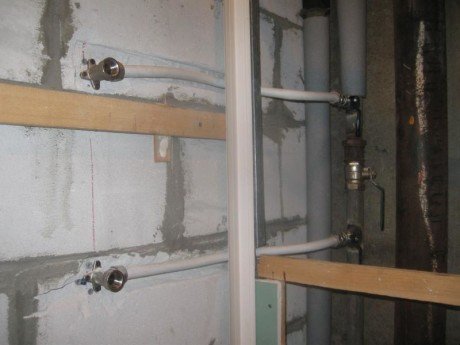

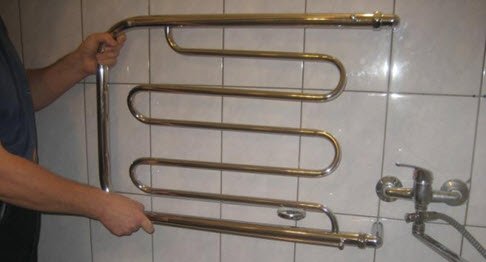

Розмітка перед установкою

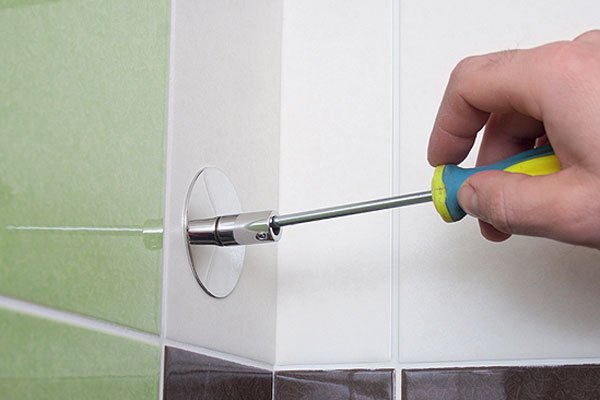

Зверху вертикальні елементи рушникосушки будуть зафіксовані в кільцях кронштейнів
Збір рушникосушки

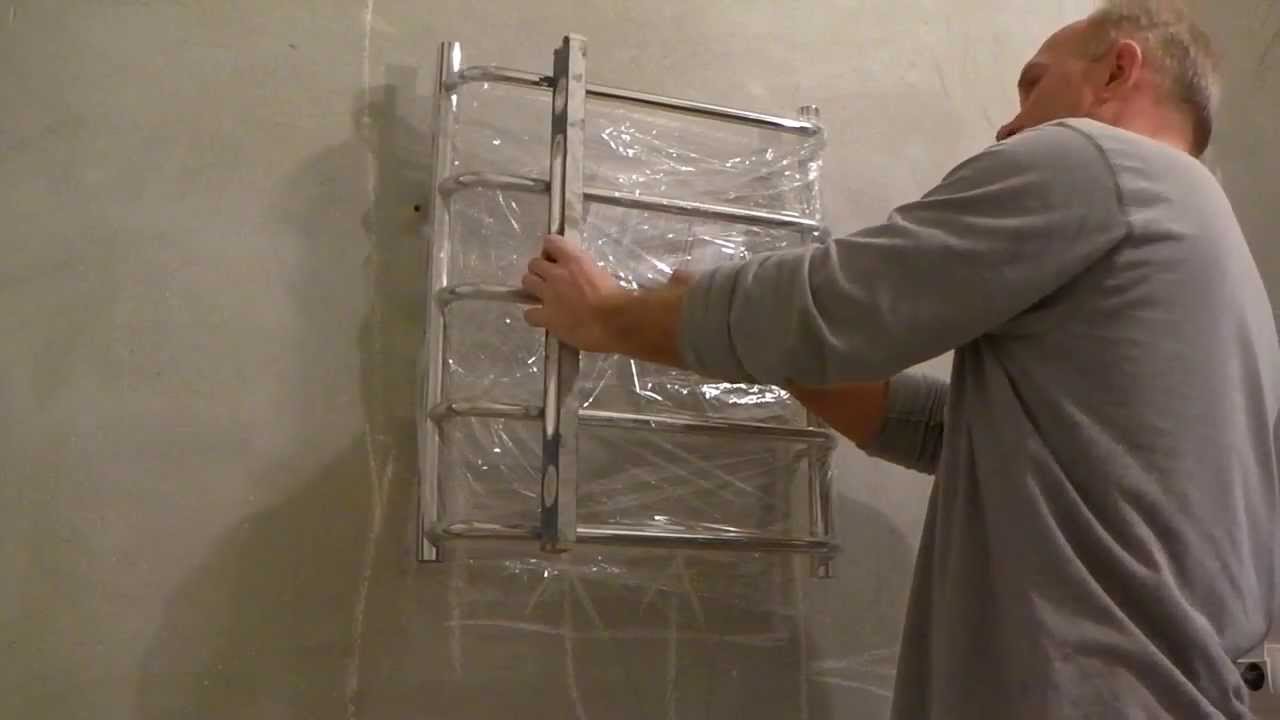

Монтаж рушникосушки
Цей алгоритм дозволить якісно підключити полотенцесушитель так, що він буде тривалим і стабільно працювати. При бажанні ви можете здійснити установку своїми руками.
Схеми підключення
При підключенні діагональним або бічним способом необхідно розташовувати відводи на одному рівні з входами сушителя. Допустимо лише невелике відхилення. Якщо розташування відводів виявилося на відстані меншій, ніж довжина між входами рушникосушки, то схема функціонувати не буде.
При здійсненні підключення відводи повинні монтуватися строго горизонтально. Максимально допустиме відхилення відстань становить близько 2 відсотків, тобто 2 см на 1 метр. Ухил визначається в залежності від обраної схеми і того, до якого кінця труби буде приєднуватися відвід.
Установка на верхніх висновках воздухоотводчиком – механічних або автоматичних.
Відводи – труба; діаметр на 1 крок менше діаметру стояка.
Байпас – прямий, з заужением трубою на 1 крок меншого діаметру.
Допускається верхній відвід змонтувати вище низу сушителя.
На драбинці воздухоотводчики не потрібні, залишають заглушки.
При верхній подачі заужение на байпасі трубою на крок меншого діаметру або зсув перемички ближче до пристрою сушителя підвищить ККД.
Допускається звужений і зміщений байпас.
Схеми будуть працювати справно за умови, що виконані відводи прямо. Будь-які вигини, кільця і дуги —це області скупчення повітря. Нерівний відвід води призводить до закупорки труби повітряної пробкою, аж до повного порушення циркуляції. Також порушити циркуляцію можуть фітинги з сильним звуженням просвіту. Всередині системи ніщо не повинно збільшувати гідравлічного опору. Струму води повинен бути вільним.

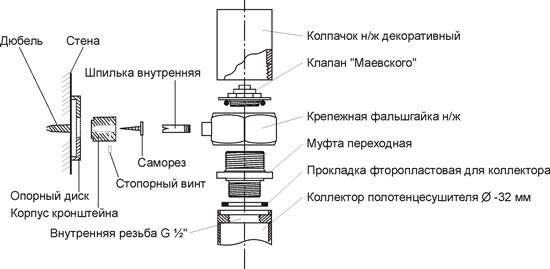

Схема кріплення і підключення полотенцесушителя

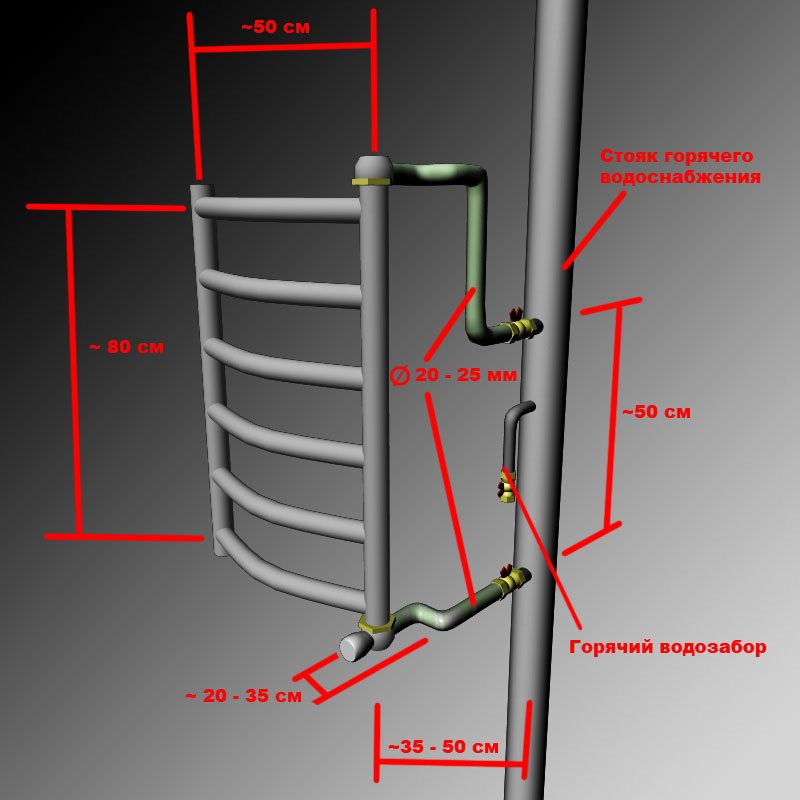

Схема підключення рушникосушки до труби ГВП

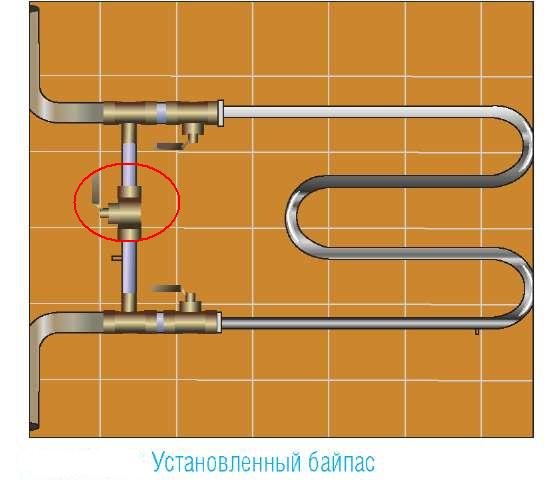

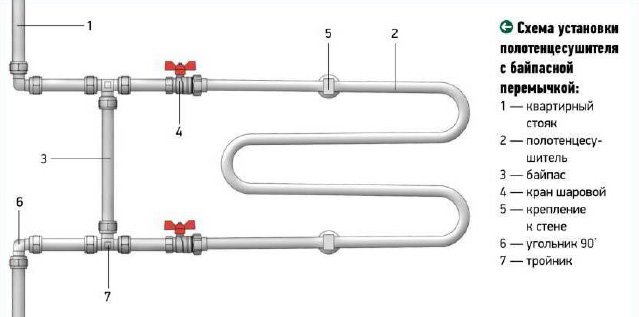

Схема підключення рушникосушки з байпасом

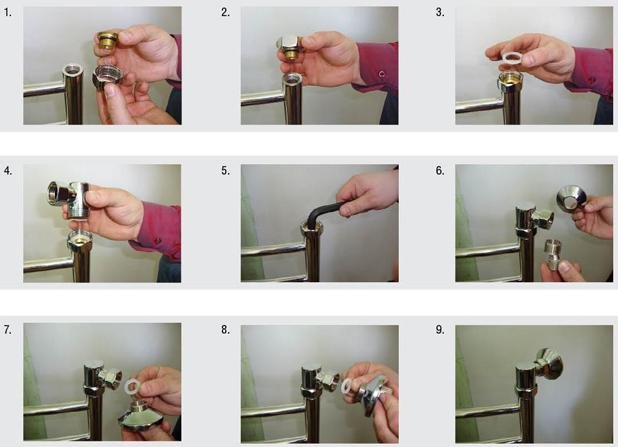

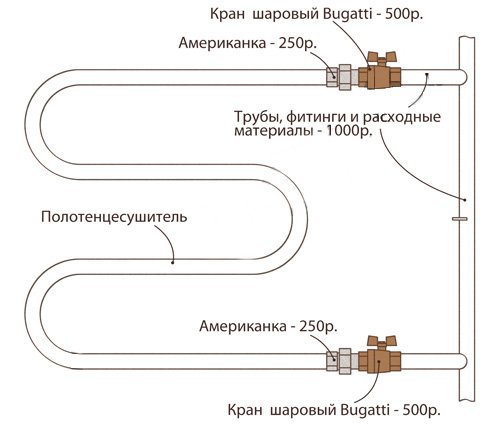

Схема підключення через «американки» з кульовими кранами

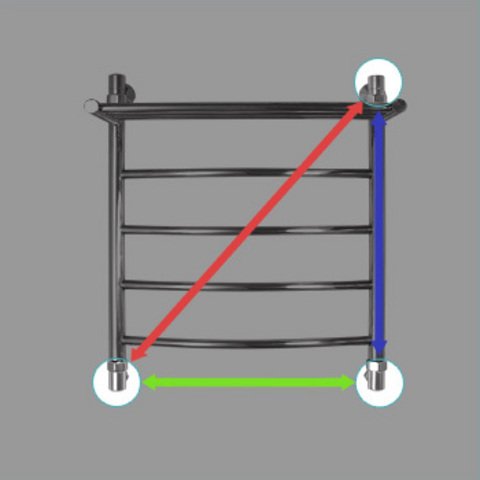

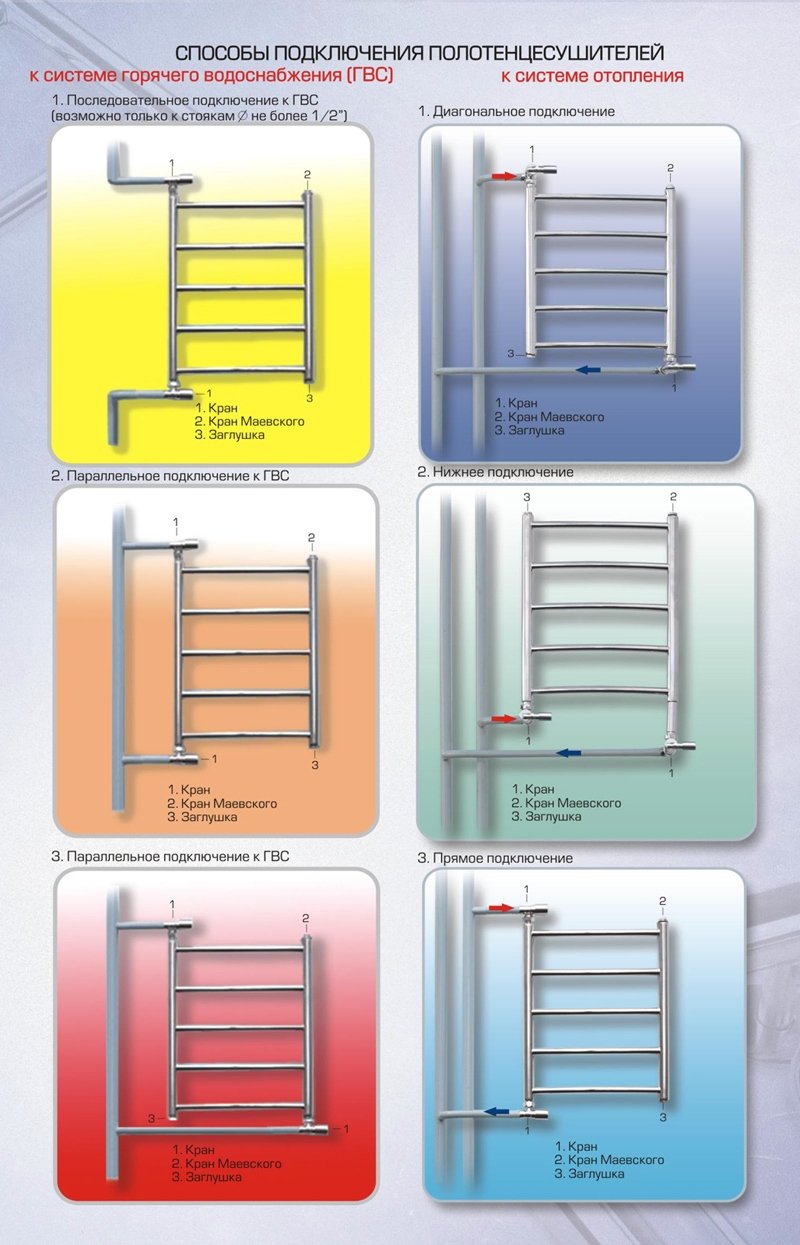

Схема трьох видів підключення (нижнє, вертикальне та діагональне)
Особливості встановлення комбінованої конструкції
Найчастіше стандартні рушникосушки функціонують лише на період опалення. Власники квартир, щоб отримати можливість сушити білизну в будь-який час, встановлюють рушник сушарки комбінованого типу, які здатні працювати як від системи опалення чи ГВП, так і від електромережі. Для цього в пристрій типу драбинка в нижню ліву підводку проводиться монтаж електронагрівача оснащеного термостатом. Схема підключення рушникосушки до стояка гарячої води або системі опалення буде виглядати наступним чином:
- при перекритті кранів пристрій наповнюється через підводку зліва вгорі на яку встановлюється кран Маєвського;
- полотенцесушитель наповнюючись, набуває середу завдяки якій проводиться нагрів від Тена.
- Якщо його вимкнути з розетки та відкрити крани, відновиться забезпечення гарячою водою з центральної системи.
Для кобминированного рушникосушки також потрібна підводка води
Необхідно передбачити місце під розетку із заземленням для рушникосушки
Пам’ятайте, що сушарки мають високе енергоспоживання. Саме тому для них потрібна окрема розетка, який підходить кабель здатний витримати високу напругу і живиться безпосередньо від електрощитка. Така лінія в проводці в обов’язковому порядку забезпечується окремим автоматом. До загальної мережі об’єднані сушарки не підключаться без ризику для електропроводки. Дуже важливо, щоб було вироблено правильне заземлення. Якщо у вас немає навичок роботи з монтажу електрокабелів, скористайтеся допомогою фахівців. Вони допоможуть виробити установку пристрою і забезпечити якісну подачу електроенергії.
Грамотне підключення пристрою принесе очевидну користь і зручність при сушінні речей. Найголовніше, грамотно підійти до процесу установки. Прилади значно заощадять ваш час, незалежно від пори року.
Відео про підключення рушникосушки
На відео показано як підключити водяною полотенцесушитель.
